HyperMesh螺栓创建秘籍：使用bolt面板

Part.1

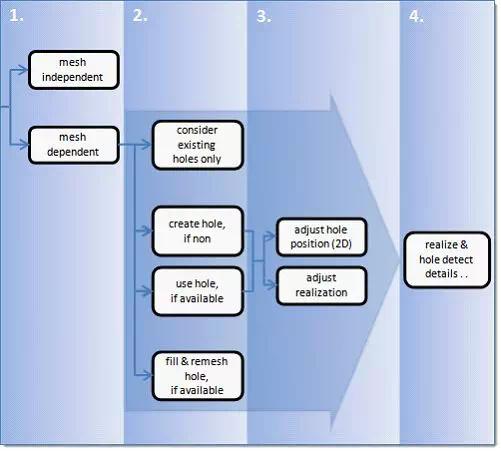

HyperMesh的1D > bolt面板创建螺栓的过程分成四个步骤：

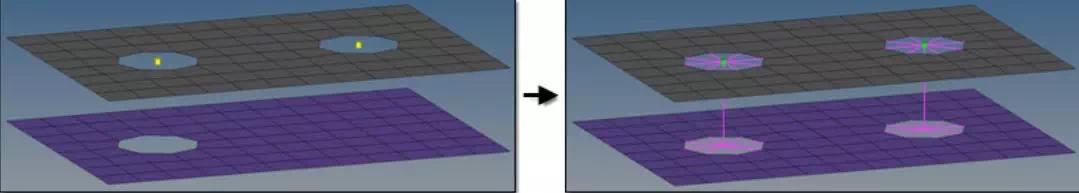

第一步中的选择基本上都是mesh depend，因为mesh independent要求求解器要支持零件之间的虚拟螺栓，例如Radioss中的Bolt (cylinder spring) ，效果如下图，关键字设置请参考Radioss帮助文档。

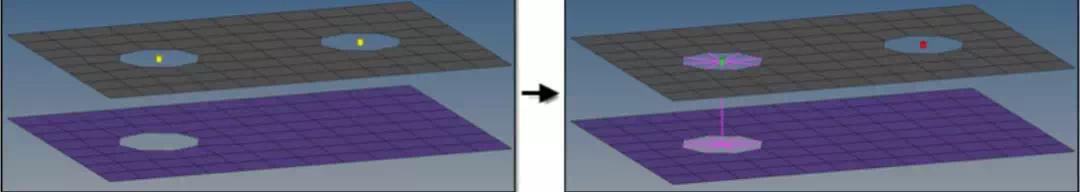

第二步最常见的选项是consider exist holes only，也就是如果有符合要求的孔时才连接。

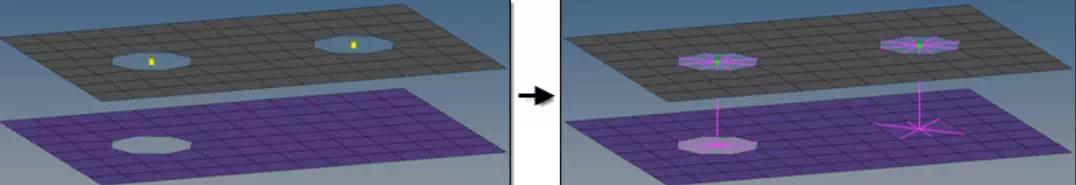

如果需要，HyperMesh也可以自动打孔或者填孔或者直接在对面抓一些节点。

第三步的选择主要是为了处理上下孔不对中的情况（移动孔的位置还是倾斜连接），第四步是通过参数过滤实现只对特定规格的孔进行连接，比如忽略某些特别小的孔。

Part.2

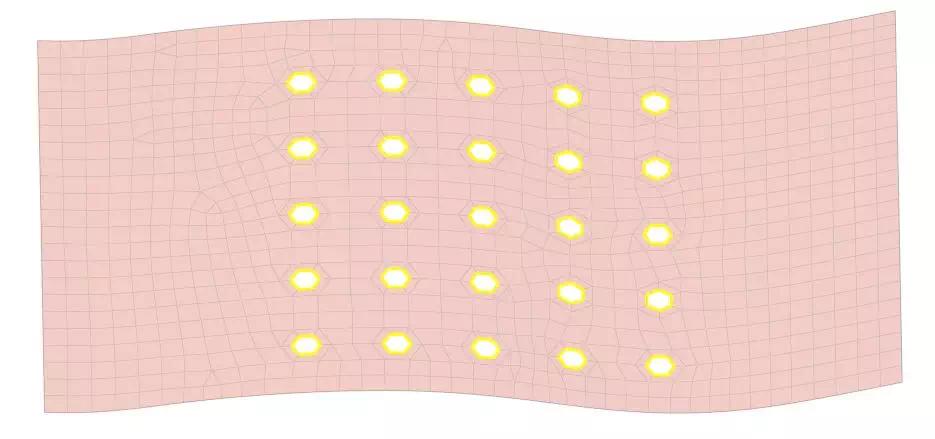

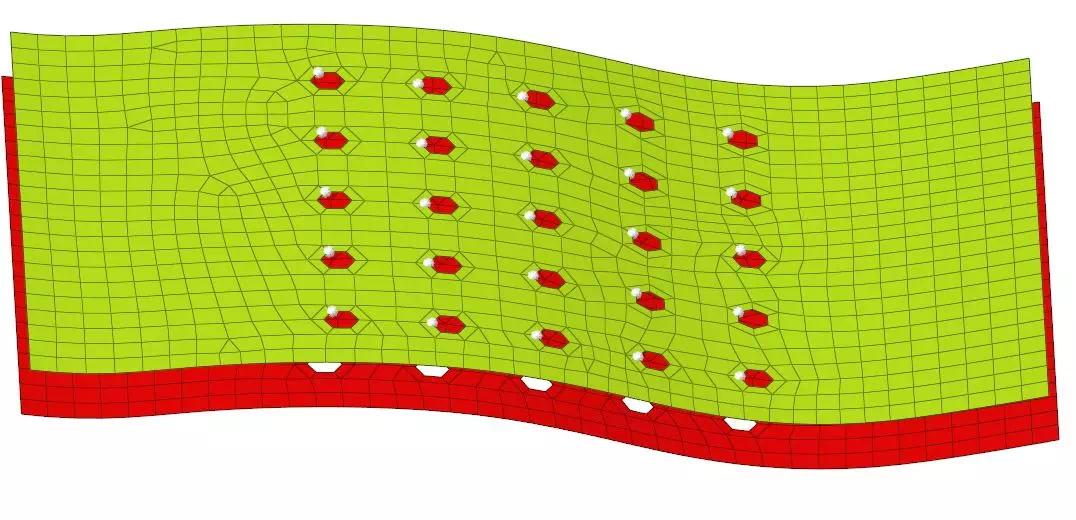

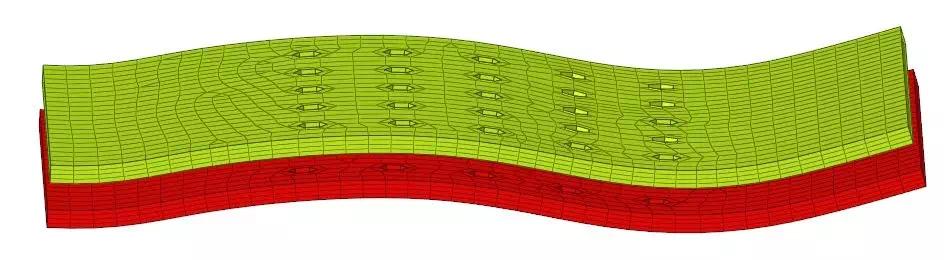

接下来看一下如何在HyperMesh中批量创建螺栓连接。待处理的模型网格如下：

Step 1

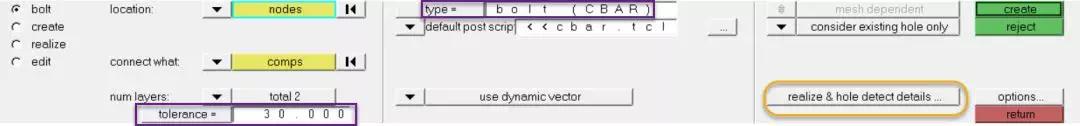

进入1D > bolt面板设置参数如下，tolerance要大于零件的间距

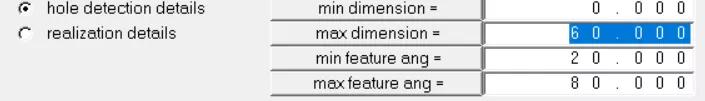

点开右下角的realize & hole detect details，设置如下，表明我们希望搜索的孔的直径范围在0~60范围之内。特征角只在体单元的网格上起作用，目的是判断圆柱段的开始和结束位置。

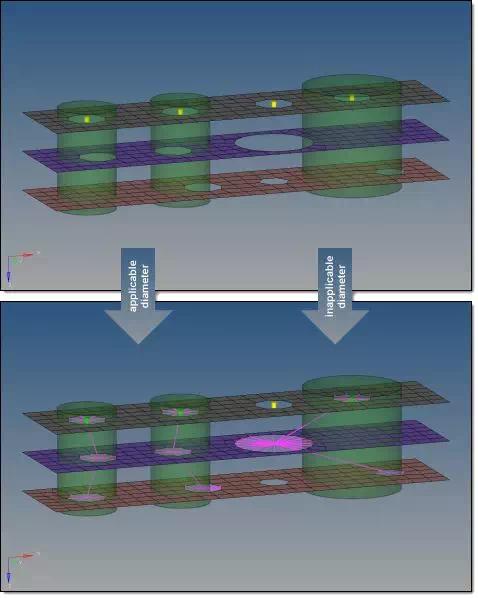

以下图片展示了前两个尺寸参数的意义：

Step2

在每一个孔边上选择一个节点

Step3

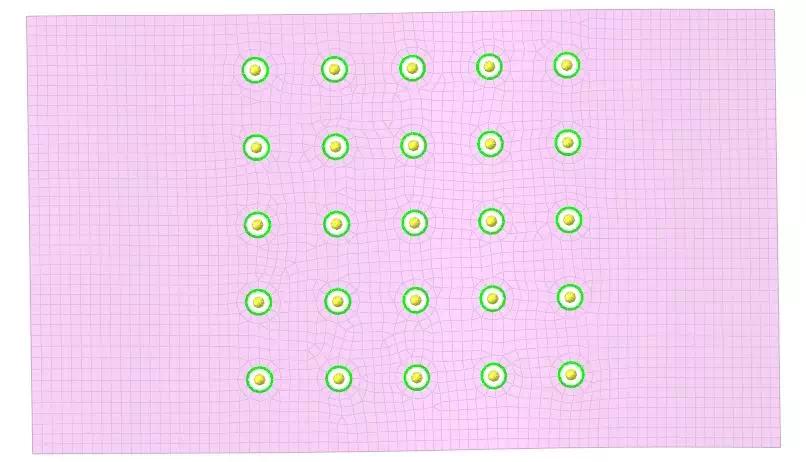

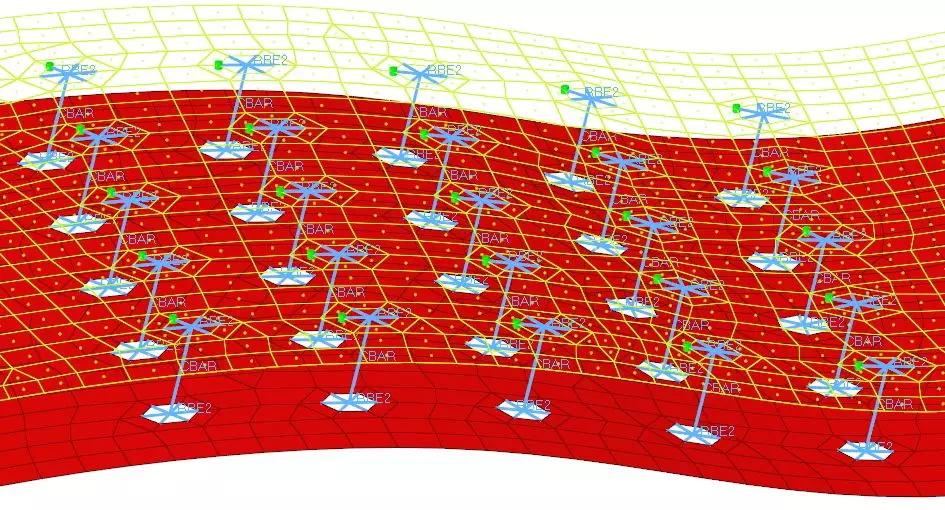

选择两个零件并点击create，结果如下：

Part.3

有人可能会问，那如果孔的数量非常多，有没有什么办法自动找出所有孔呢？

还是可以像点焊一样从外部导入文件自动创建。或者使用HyperMesh的自动检测孔的功能。

操作方法如下：

Step 1

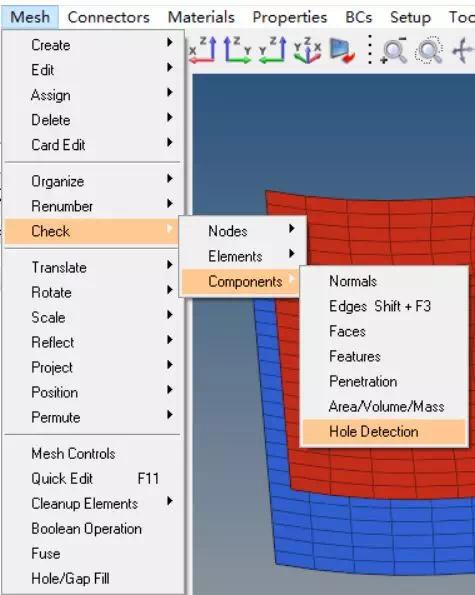

进入下拉菜单Mesh > Check > Components > Hole Detection

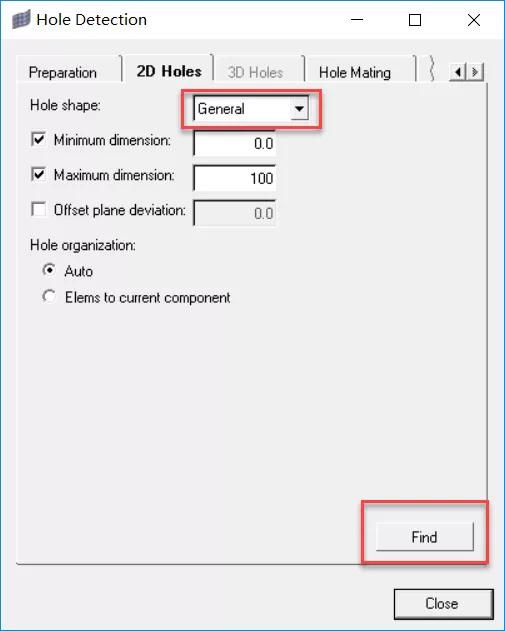

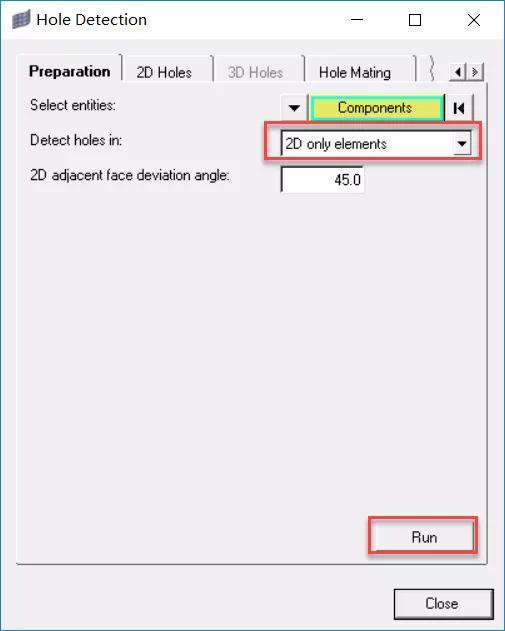

设置好后点击Run，然后切换到2D Holes页面

结果如下：

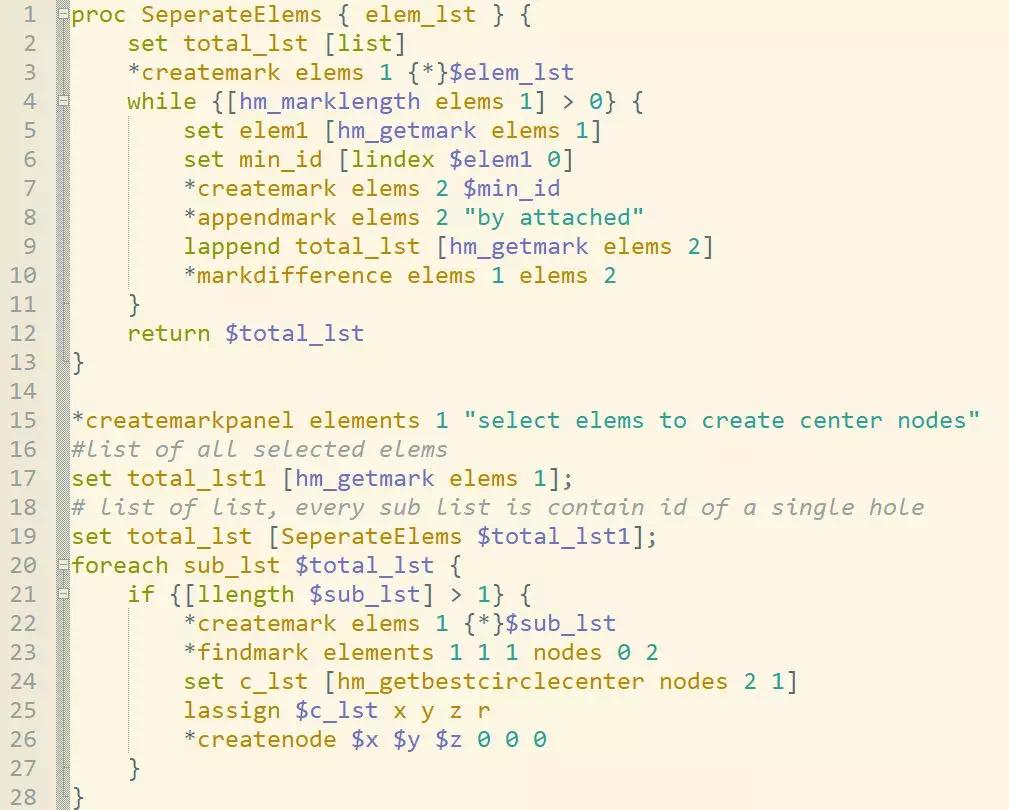

还差最后一步，在每个孔中心上生成一个节点，可以使用如下脚本：

结果如下：

Part.4

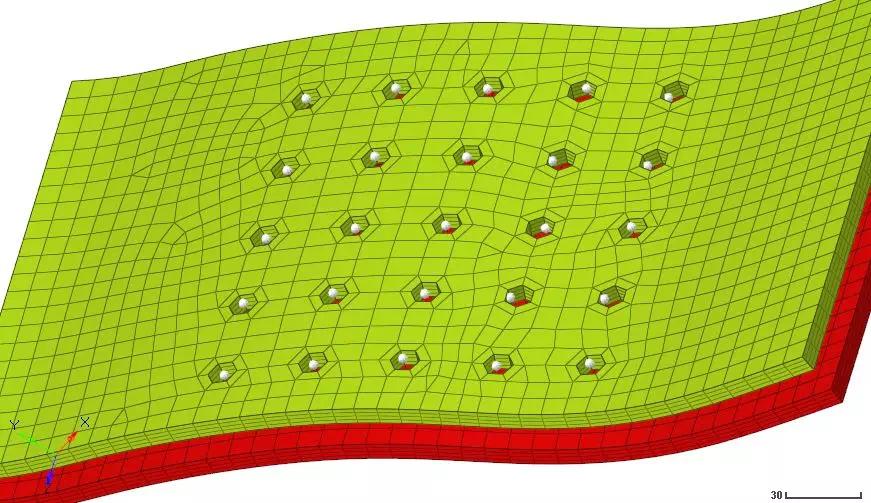

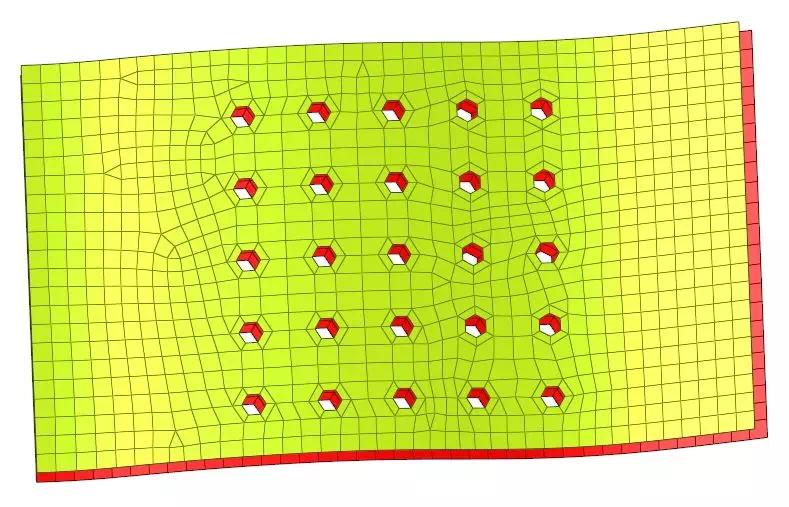

那如果是实体网格，创建1D螺栓的方法一样吗？请看如下示例，待处理的模型网格如下：

Step 1

进入1D > bolt面板设置参数如下，tolerance要大于零件的间距

继续点开右下角的realize & hole detect details，设置如下，最大尺寸要大于孔的直径

Step 2

每一个孔边上选择一个节点（只要在圆柱面上都可以）

Step 3

选择两个零件并点击create，结果如下（右上角的两个孔居然没有连接成功）：

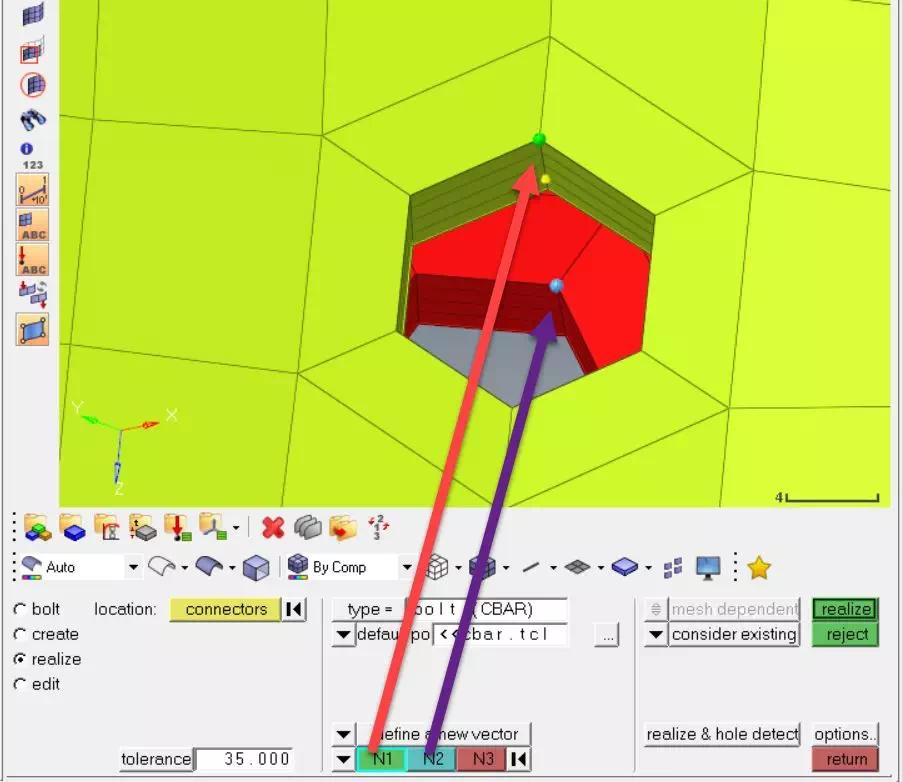

处理方法是在每一个失效的螺栓部位使用自定义的矢量重新realize一下

结果如下：

说不一样，其实也一样！

生成大量六面体螺栓的最佳选择是使用SimLab中的对应功能。如果有CAD模型，SimLab可以自动识别几何尺寸，用户只需要输入网格大小和一圈的单元数。操作步骤如下：

Step 1

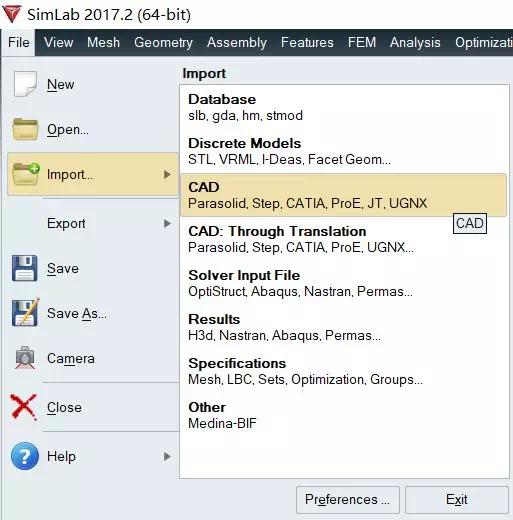

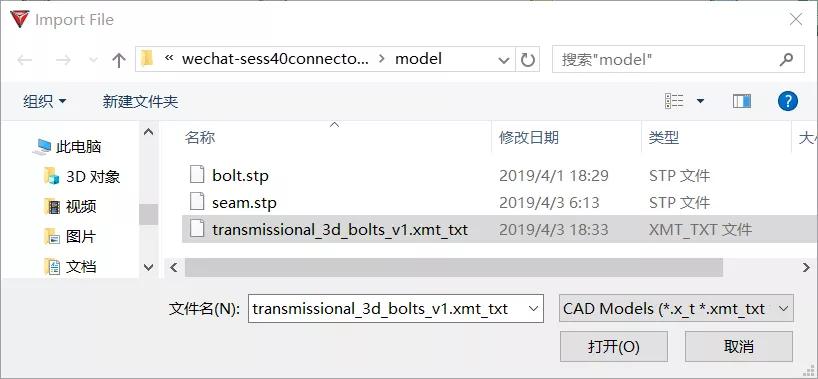

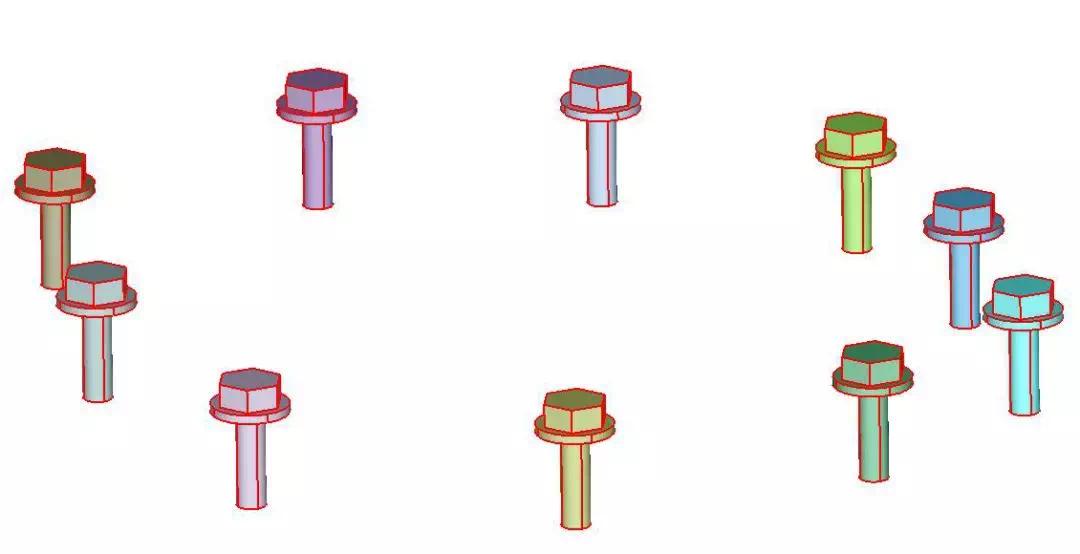

导入CAD文件

Step 2

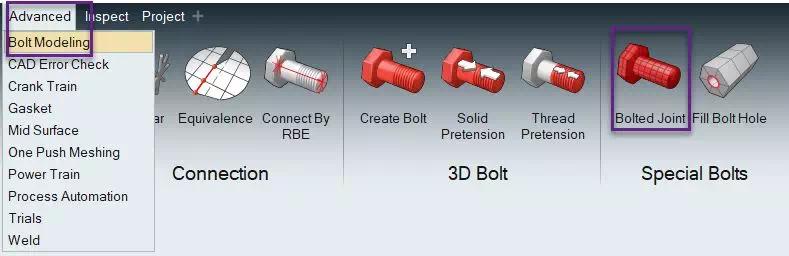

进入下拉菜单Advanced > Bolt Modeling > Bolted Joint工具

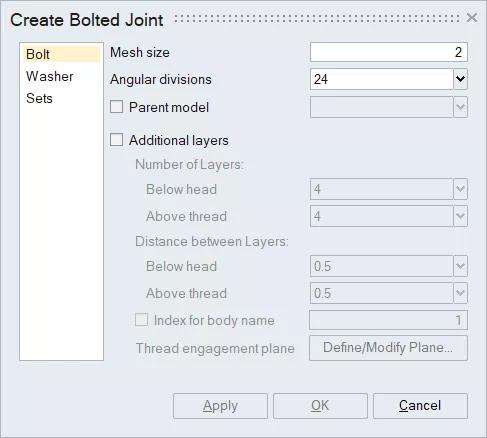

选择下图Bolt并输入右侧参数

Step 3

选择模型中的所有螺栓

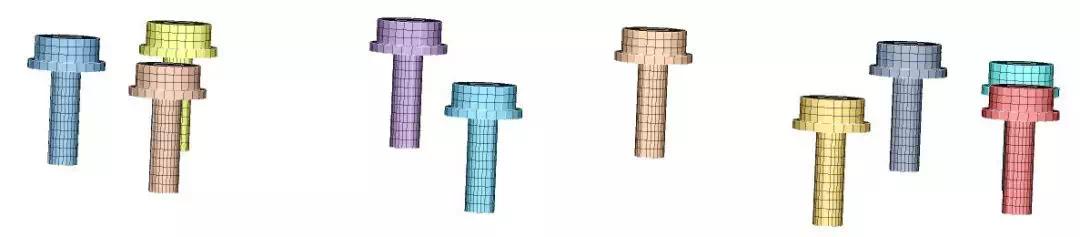

点击Apply后就可以看到网格模型了。

如果没有CAD文件也问题不大。

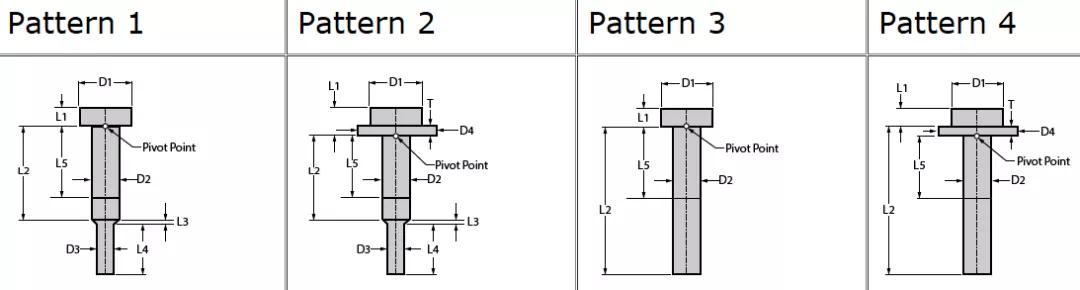

SimLab支持的标准螺栓形式有如下4种参数化螺栓，不需要CAD模型：

除了这种手工输入参数创建六面体螺栓，还可以把已经创建好的螺栓保存为模板，下次直接导入模板即完成螺栓的创建。
