玻璃纤维绝缘框架的Hypermesh网格划分典范


1    概述

需要对一个玻璃纤维绝缘框架进行吊装过程静载分析,本利介绍利用HYPERMESH网格划分对其进行六面体网格划分,本实例与本人先前发到APP上的实例相似,但是本实例部件更多,结构更复杂(螺栓,螺母以及连接片数量较多,方管数量级方管上螺栓孔数量增多)。其中梁为外方内圆,外截面边长为65mm,内孔直径为50mm;另外连接板为L形和小S形,壁厚为5mm。

2019-04-17_194638.png玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图3玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图4

玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图5

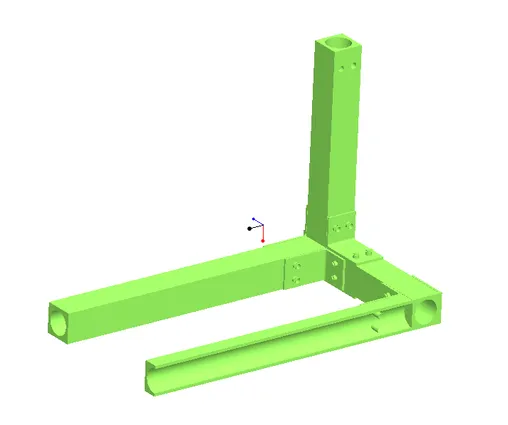

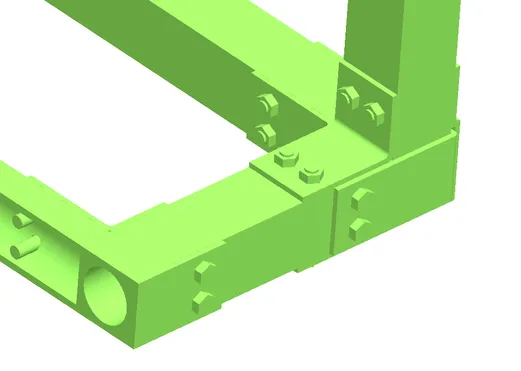

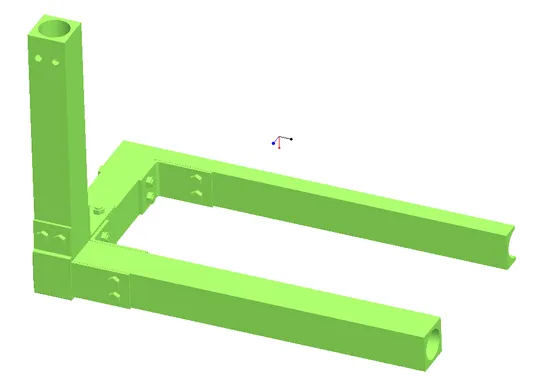

图1  三维模型图


对于初学者,主要难点如下(对于高手这都不是问题,这里献丑了):


1)       玻璃纤维梁截面为內圆外方,同时上面有贯穿的螺纹孔,螺纹孔较多且上下左右交叉,(图中中红色部位);

2019-04-17_210326.png玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图9

11.png玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图11

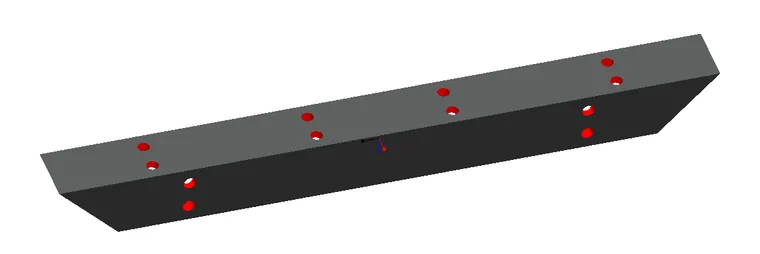

图2  玻璃纤维梁



2)       连接片为L形或S形等异性结构,同时其

上有螺纹孔;

玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图12

12.png玻璃纤维绝缘框架网格HYPERMESH网格划分实例的图14

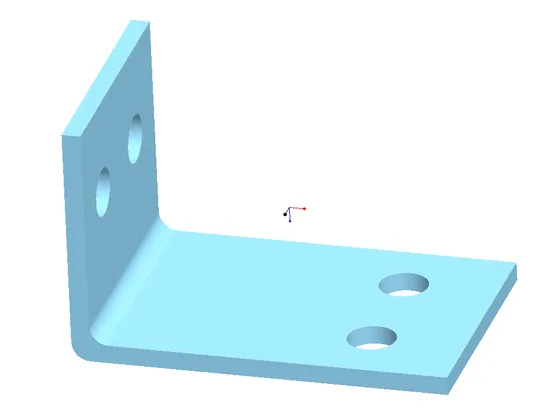

图3  连接片图



3)       零部件较多;




2  各部件切分

对于上述各可以在Hypermesh中直接通过切分成能够自动六面体划分的块,通过对各块相关面网格密度,面网格类型设置后整体进行自动网格划分。(特别强调:对于对称几何,首先第一步对几何进行对称剖分,剖成最小对称体,选取其中一个最小对称体进行网划分,划分完成后通过对称形成整体网格模型,这样既能减小划分工作量,又能保证网格一致性)。

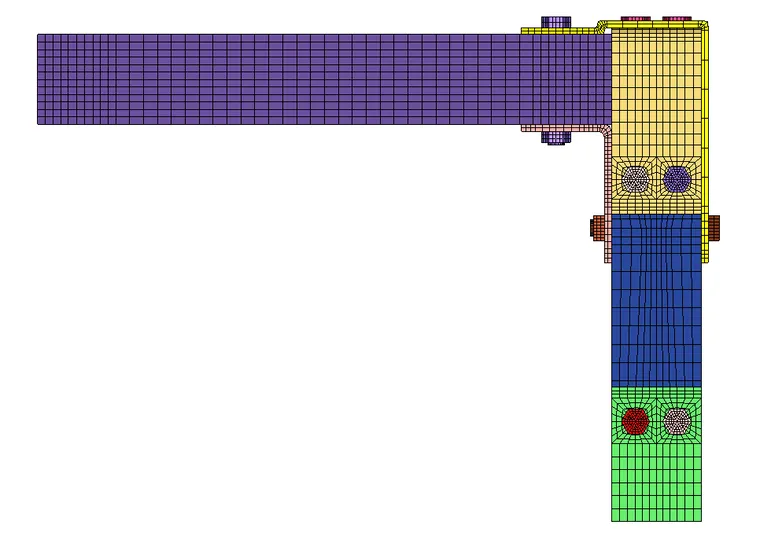

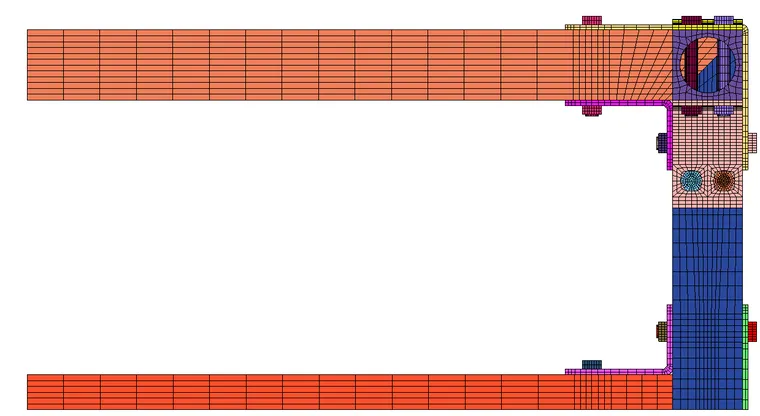

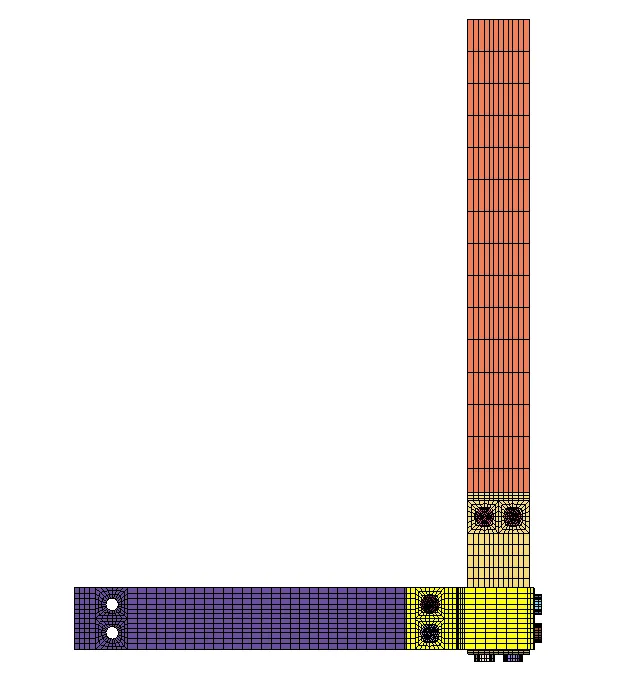

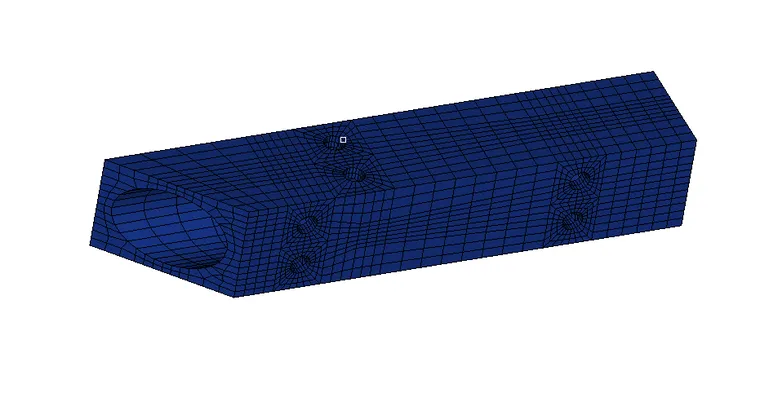

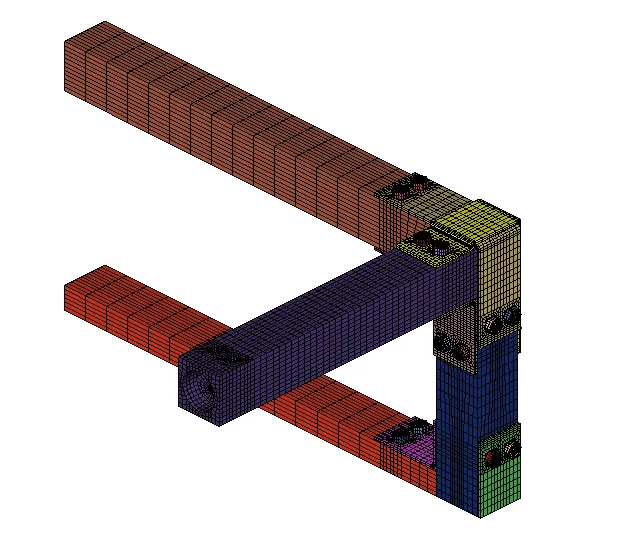

最后网格如下:
