HyperMesh玻璃纤维绝缘框架网格划分实例（连接单元应用）

1 概述

需要对一个玻璃纤维绝缘框架进行吊装过程静载分析，本利介绍利用HYPERMESH网格划分对其进行六面体网格划分，本实例与本人先前发到APP上的实例相似，但是本实例部件更多，结构更复杂（螺栓，螺母以及连接片数量较多，方管数量级方管上螺栓孔数量增多）。其中梁为外方内圆，外截面边长为65mm，内孔直径为50mm；另外连接板为L形和小S形，壁厚为5mm。

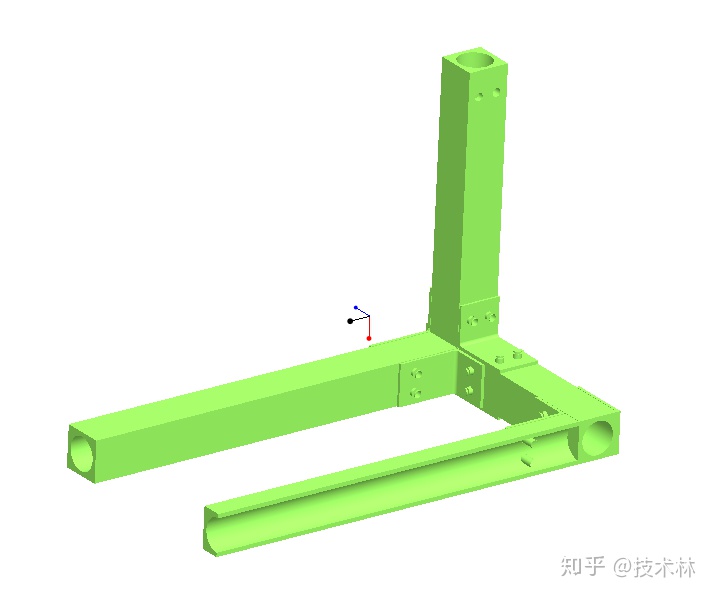

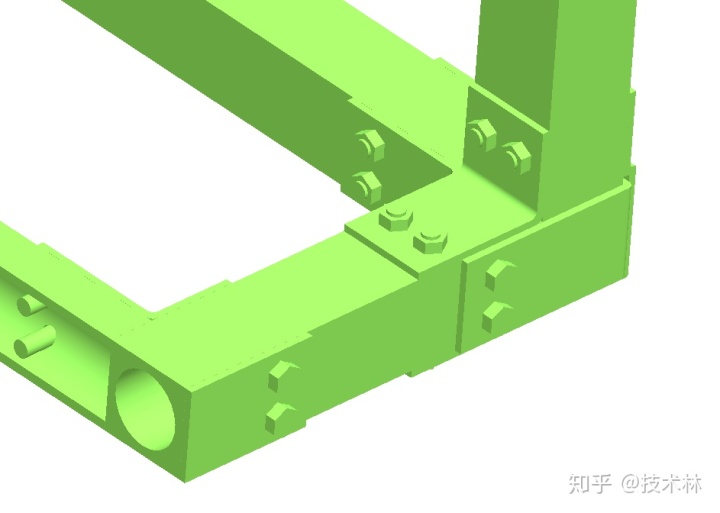

   图1 三维模型图


对于初学者，主要难点如下（对于高手这都不是问题，这里献丑了）：

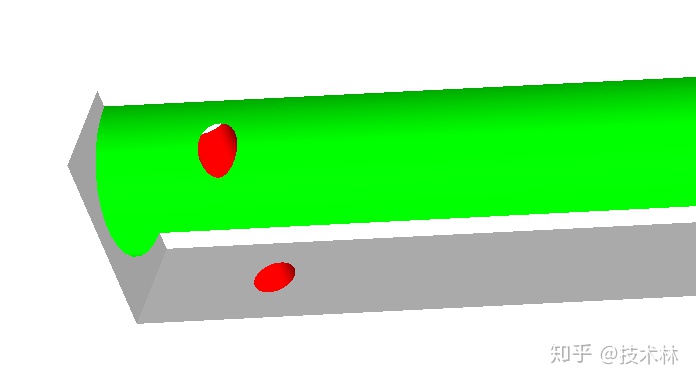

1) 玻璃纤维梁截面为內圆外方，同时上面有贯穿的螺纹孔，螺纹孔较多且上下左右交叉，（图中中红色部位）；

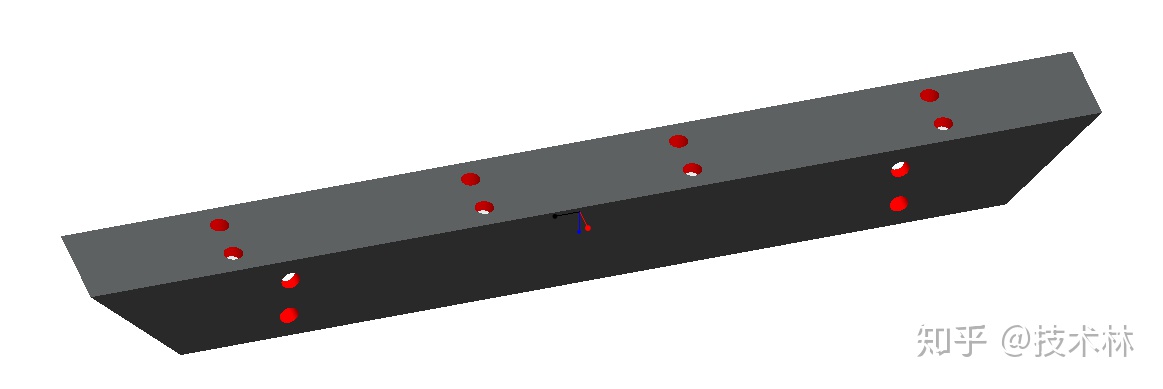

   图2 玻璃纤维梁


2) 连接片为L形或S形等异性结构，同时其

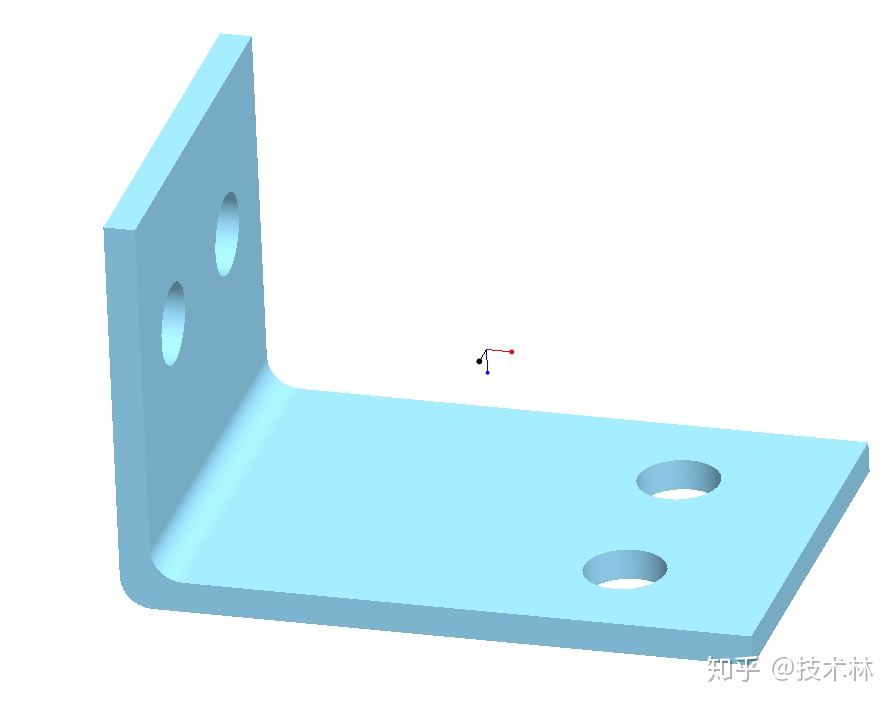

上有螺纹孔；

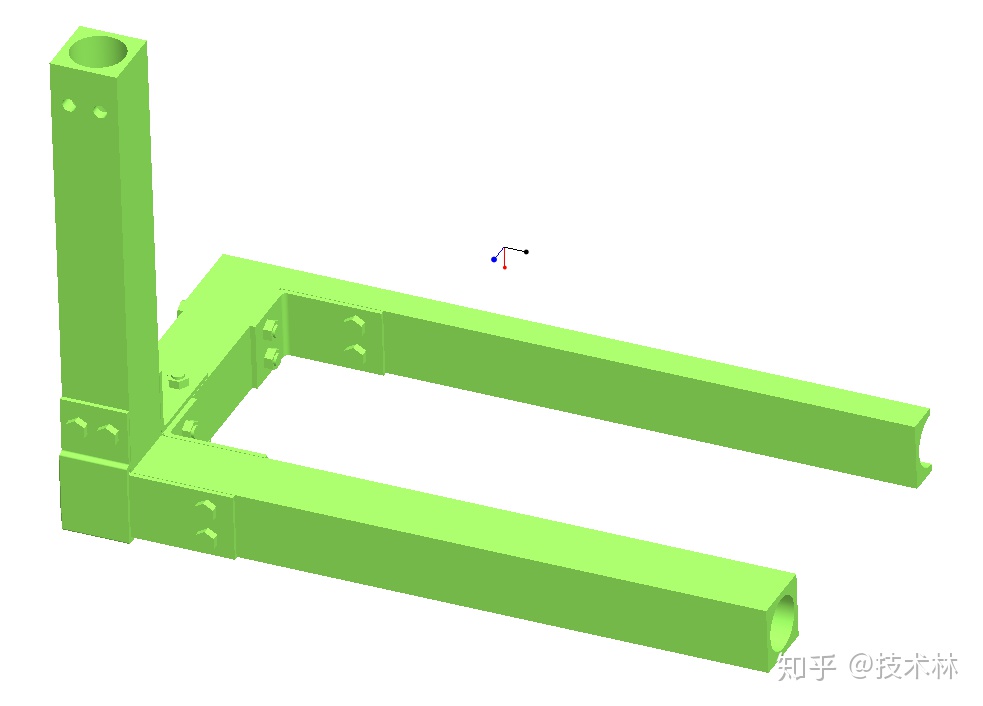

   图3 连接片图


3) 零部件较多；

2 各部件切分

对于上述各可以在Hypermesh中直接通过切分成能够自动六面体划分的块，通过对各块相关面网格密度，面网格类型设置后整体进行自动网格划分。(特别强调：对于对称几何，首先第一步对几何进行对称剖分，剖成最小对称体，选取其中一个最小对称体进行网划分，划分完成后通过对称形成整体网格模型，这样既能减小划分工作量，又能保证网格一致性)。

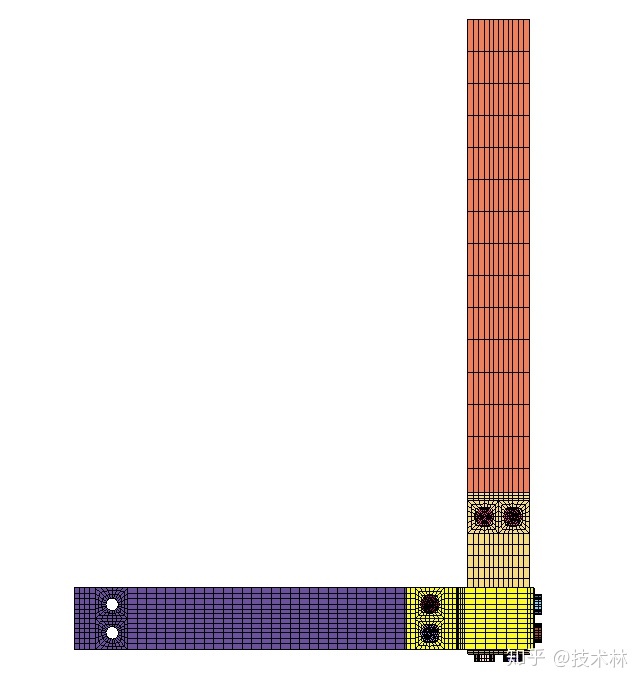

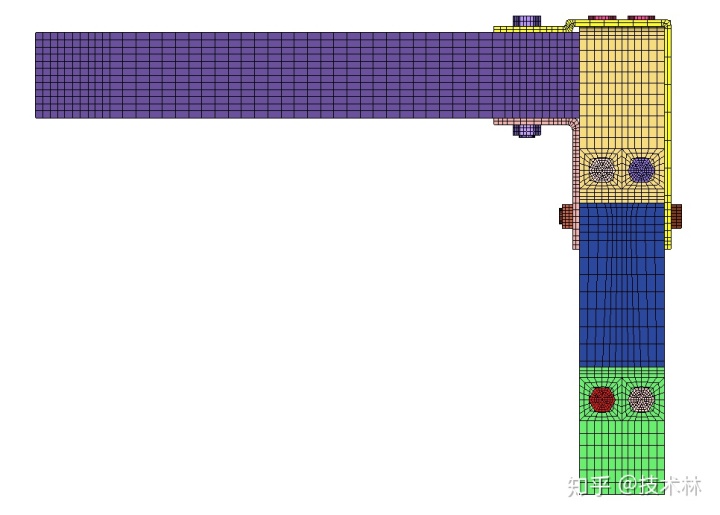

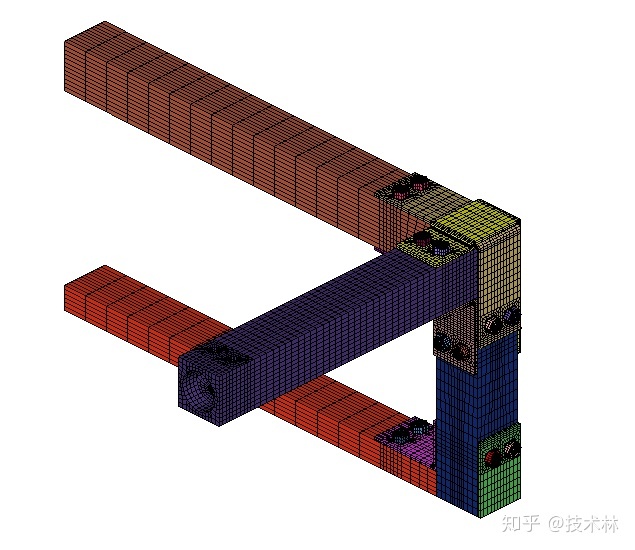

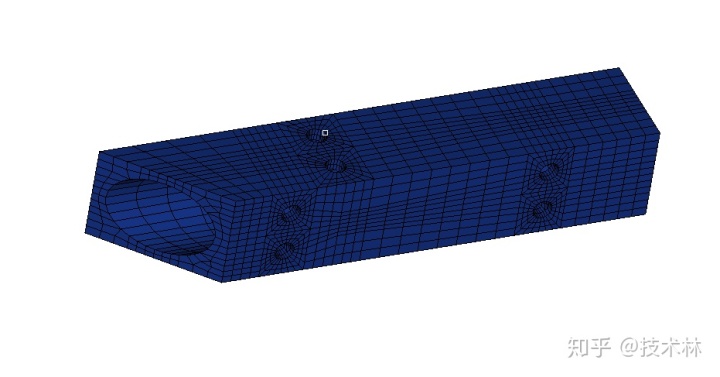

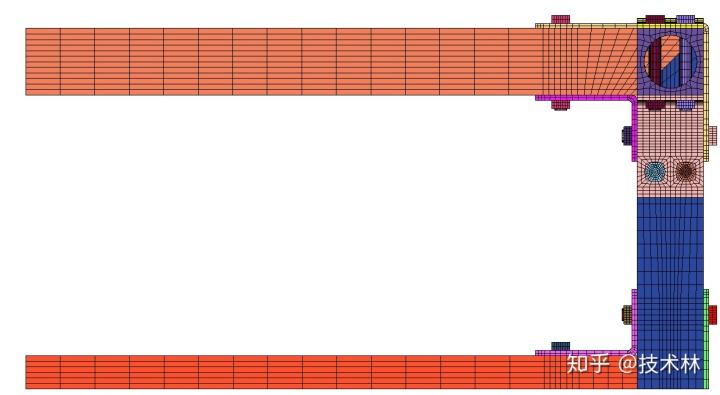

最后网格如下：
