Hypermesh快捷键高效应用：复杂轴类零件网格划分实例分享

软件快捷键真的是提高效率的重要手段，熟练使用快捷键可以大大提高效率，也是一大装逼利器，在鼠标流玩家面前展现一波犀利的快捷键操作，特比有高手范儿，哈哈....

扯远了，这一次我们重点讲的是Hypermesh中的快捷键使用技巧。

hypermesh快捷键使用，一般少有教程提及，似乎不使用快捷键，仅仅依靠下方的操作面板也能很好的完成网格划分操作。实际上，如果将我们经常使用的比如 surface edit/solid edit/nodes/solidmap/reflect  等等功能，使用快捷键进行操作，真的会极大提高操作效率。

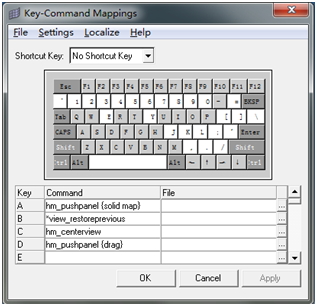

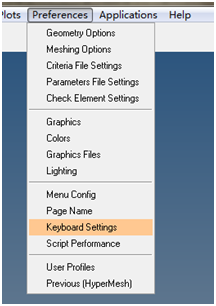

快捷键设置界面

实际上设置快捷键在Hypermesh里面非常方便，如上图所示即可，比如我们需要设置solid map 的快捷键为“A”那么只需要在上图A对应的位置键入hm_pushpanel{solid map}即可，同理我们也可以设置其他的快捷键。这里推荐一组我自己使用的快捷键设置：

solid map：A

solid edit：Ctrl+S

surface edit：S

nodes：N

reflect：R

translate：T

project：P

faces：Ctrl+F

drag：D

基本上只要记住以上几个快捷键（结合默认的几个常用快捷键F4、F5、F6、F12），就足以应付绝大部分网格划分工作

接下来是运用快捷键完成复杂轴类零件的网格划分操作流程讲解

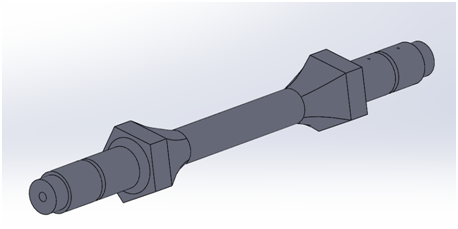

待划分几何模型

本次网格划分，需要保留圆角以及中间的沟槽特征，并在该区域生成较好的网格。

首先使用快捷键Ctrl+S，运用solid edit进行几何体切割（圆角以及沟槽区域采用沿圆周方向扫略划分方法，便于控制该区域网格质量及网格数量）

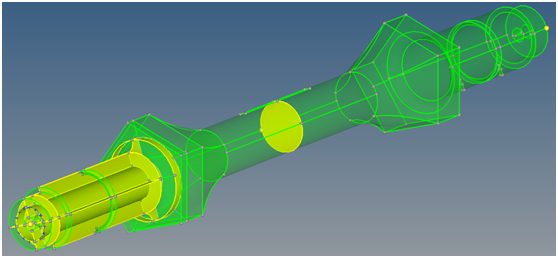

几何切割图

然后使用快捷键S，运用surface edit对沟槽区域进行切分，以保证较好的网格质量，其他区域网格尺寸可以适当放大

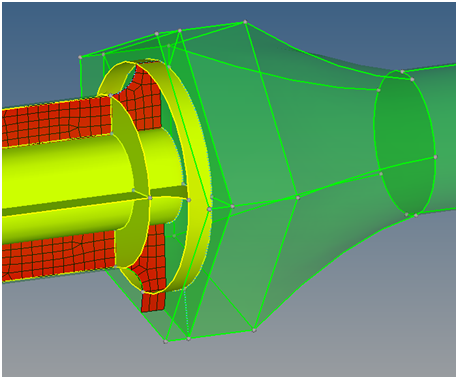

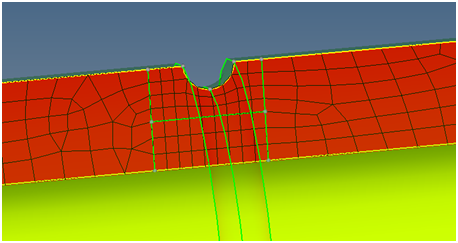

沟槽区域网格细化

为了保证中间部分圆角区域网格的网格质量，将中间五边形区域进行进一步切割（快捷键Ctrl+S），保证能够沿圆周方向扫略得到该区域网格。

圆角区域几何体切割

使用快捷键A, 运用solid map进行网格划分，并使用快捷键D，运用drag命令进行体网格生成

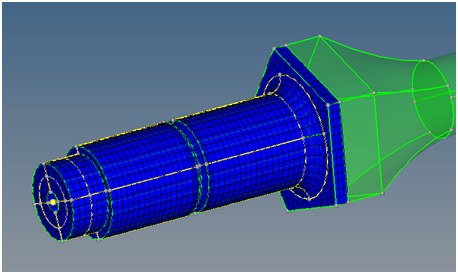

部分体网格生成

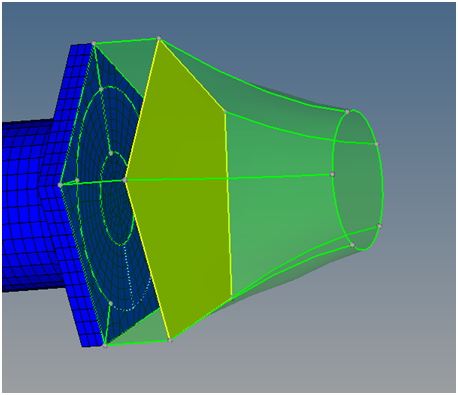

然后对中间区域进行网格划分，下图中白色区域。

为了保证网格连续，我们先用快捷键Ctrl+F，运用faces命令，先生成面网格，保证生成的体网格与之前的体网格共节点，

可是，在使用solid map的时候，出现以下错误！

^{实际上，这个模型我们可以在五边形与椎体交界面切割一下，即可完成剩余部分的网格划分，可是假如锥体部分与五边形部分过渡得异常剧烈，这种切割方法会在交界面附近生成异常尖锐的单元，因此这种切割方法并不是最完美的切割方法}

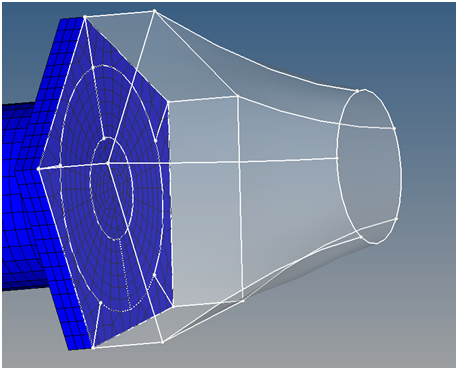

中间切割效果图

这里容我卖个关子，需要用到比较另类的操作技巧（一般书上或者网上很少讲到该技巧），具体见视频操作

《Hypermesh网格划分从入门到精通系列课程》，观看地址https://www.jishulink.com/college/video/c10167

算了，直接上最后的效果图吧

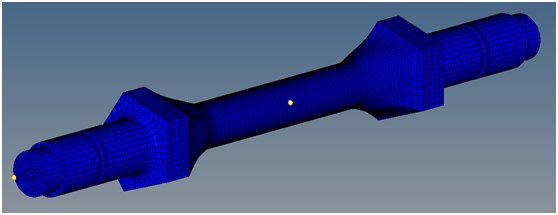

最终效果图

《Hypermesh网格划分从入门到精通系列课程》是一个系列课程，一直想把这个课程做好，主要讲解内容来自于我日常使用中的一些技巧总结，希望大家能够喜欢。
