HyperMesh介绍:高效前处理与网格划分

HyperMesh介绍

       Altair HyperMesh是一个高性能的有限元前处理器,为用户提供了高度交互式的可视化环境实现对产品设计性能分析。Altair HyperMesh拥有最广泛的商用CAD和CAE软件接口,为企业提供了业界公认的统一的分析平台。注重于提升企业工程师的生产率,HyperMesh是用户首选的工程分析环境,它包含众多功能:

      1、实体几何建模

      2、壳单元网格剖分

      3、模型Morphing网格变形技术

      4、详细分析模型的建立

      5、曲面几何建模

      6、实体网格剖分

      7、自动抽取中面

      8、批处理网格划分



Hypermesh优点


      强大的有限元分析建模的企业级解决方案

      通过其广泛的CAD/CAE接口能力以及其可编程、开放式构架的用户定制接口能力,HyperMesh可以在任何工作领域与其他工程软件进行无缝连接工作。HyperMesh为用户提供了一个强大的、通用的企业级有限元分析建模平台,帮助用户降低在建模工具上的投资及培训费用。


      无以伦比的网格划分技术——质量与效率导向

      依靠全面的梁杆、板壳单元、四面体或六面体单元的自动网格划分或半自动网格划分能力,HyperMesh大大降低了复杂有限元模型前处理的工作量。




通过批处理网格划分(Batch Mesher)及自动化组装功能提高用户效率

      批处理网格生成技术:无需用户进行常规的手工几何清理及网格划分工作,从而加速了模型的处理工作。高度自动化的模型管理能力,包括模型快速组装,以及针对螺栓,点焊,粘合剂和缝焊的连接管理。

      交互式的网格变形、自定义设计变量定义功能

      HyperMesh提供的网格变形工具帮助用户无需重新修改原有网格即可自动生成新的有限元模型。


      提供了由CAE向CAD的逆向接口

      HyperMesh为用户提供了由有限元模型生成几何模型的功能。


      Hypermesh功能介绍


      Altair HyperMesh 为用户提供了一整套简便易用且功能强大的工具,帮助用户创建及编辑CAE模型。在二维及三维CAE模型的创建过程中,用户既可以使用多种网格生成功能,亦可籍于Altair HyperMesh强大的自动网格生成工具自动生成高质量的分析模型。

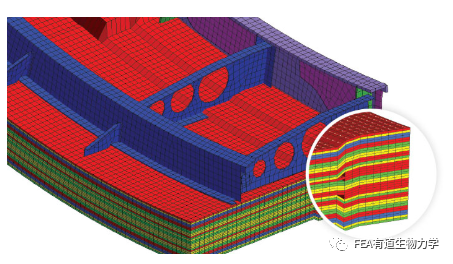

      高质量网格生成能力

      1、面网格划分

      2、六面体网格划分

      3、四面体网格划分

      4、CFD 网格划分

      5、SPH 粒子生成



网格变形功能

      HyperMorph为用户提供了功能强大的基于交互式和参数化的改变有限元模型外形的解决方案。其独一无二的网格变形算法使用户得以在不牺牲网格质量的前提下快速改变有限元网格的形状。在处理网格变形的过程中, HyperMorph亦允许以用户自定义参数的形式对有限元模型进行变形,这为在此后进行的优化研究提供了便利。


      Batch Meshing

      Batch Mesher 是目前最快捷的针对大型装配体进行高质量网格划分的自动化网格生成工具。得益于BatcherMesher强大的自动化网格划分技术,使用户可以减少人工的工作,将更多的精力投入到工程仿真等具有更高附加值的分析活动中去。BatchMesher可以按用户指定的标准进行网格生成及几何清理等工作,并按用户定制的格式输出有限元模型。



      CAD接口

      Altair HyperMesh 为用户提供了直接读取业界主流的CAD模型文件以生成有限元分析模型的能力。在此基础上,Altair HyperMesh强有力的几何清理工具帮助用户自如修复模型导入过程中产生的各种几何错误,以保证在网格生成阶段得到高质量的分析模型。通过诸如消除错位,小孔,以及压缩模型表面公共边等各种几何清理手段,用户可以在更大的范围、更为合理的区域上进行网格剖分,同时提高整体网格生成的速度及质量。另外,用户还可将加载于几何模型之上的载荷及边界条件映射于有限元模型之上,这为由几何模型生成分析模型进一步提供了便利:

      1、CATIA V4/V5

      2、IGES

      3、PRO-ENGINEER

      4、PARASOLID

      5、UNIGRAPHICS

      6、STEP

      7、ACIS

      8、JT Precise




CAE 求解器接口

      Altair HyperMesh 支持绝大多数主流求解器格式文件的输入和输出。对于完全支持的求解器,HyperMesh提供了一个完整的环境(User Profile),用户可以调用该求解器对应的模板完成模型前处理工作。除此之外,Altair HyperMesh亦提供了具有高度灵活性的接口,通过接口开发语言来支持其他求解器类型。


      用户个性化更加适应您的工作环境

      1、自定义HyperMesh用户界面: 简明易用的用户界面帮助用户自定义拖放菜单位置,自主配置下拉菜单功能以及快捷键设置。

      2、自定义工具栏: 用户可以在Altair HyperMesh面板中添加自定义功能。

      3、自定义求解器输入文件编译器: 用户可在Altair HyperMesh原有支持的求解器类型的基础上通过二次开发,拓展HyperMesh的输入接口功能,使HyperMesh支持更多的求解器类型及输入文件格式。

      4、求解器输出模板: 求解器输出模板允许HyperMesh 的数据库输出由用户自定义的求解器输入文件格式。
