01 确定总体划分思路

◑1.1 检查模型

1.1.1 处理模型1.1.2 切分模型

◑1.2 绘制引导网格

1.2.1 分隔面

1.2.2 划分2D网格

◑1.3 绘制体网格

1.3.1 循环体体网格创建

1.3.2 整体网格生成

◑1.4 检查体网格质量

1.4.1 共节点

1.4.2 检查自由边

1.4.3 检查T形边

1.4.4 检查网格质量

本案例使用模型

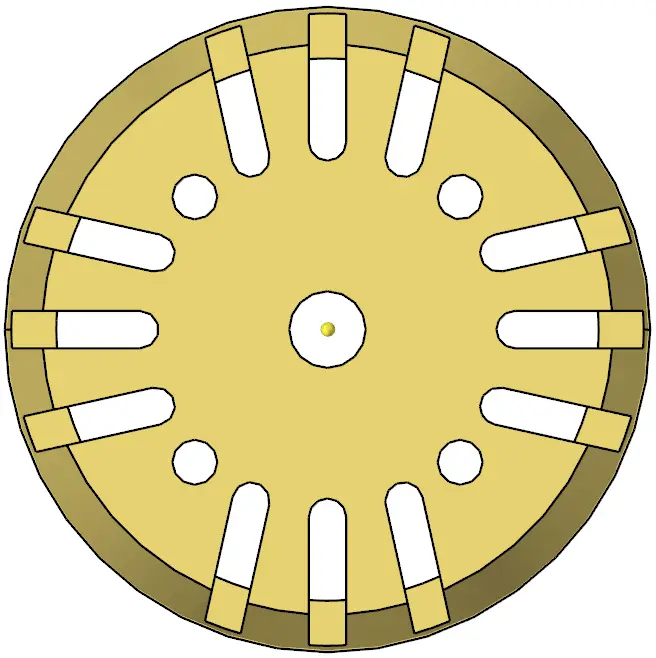

图1 几何模型

02 开始网格划分

2.1 检查模型

2.1.1 处理模型

查看模型是否需要修复/简化模型（将模型补充完整/去除微小细节特征）。

2.1.2 切分模型

通过命令：Geom>solid edit>trim with plane/surf切分模型，切分完成后如图2

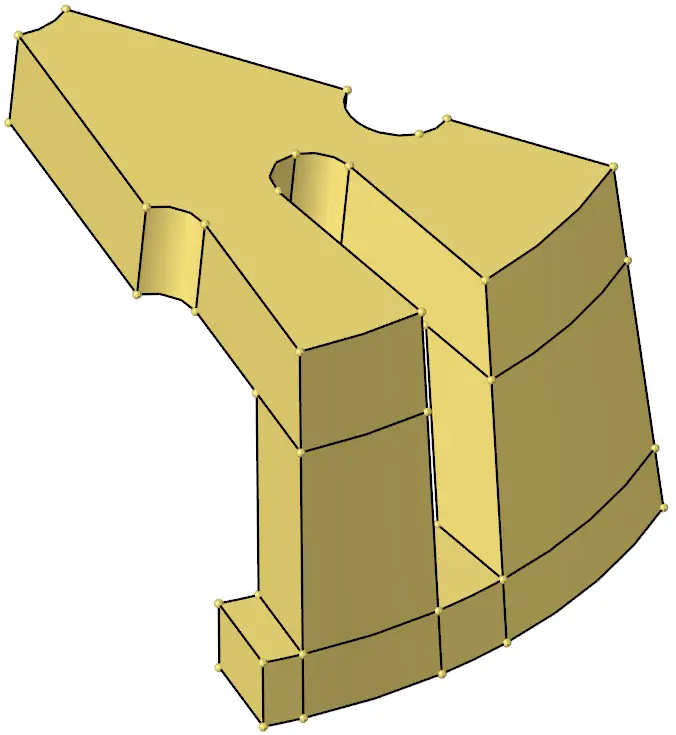

图2 模型切分

2.2 绘制引导网格

2.2.1 分割面

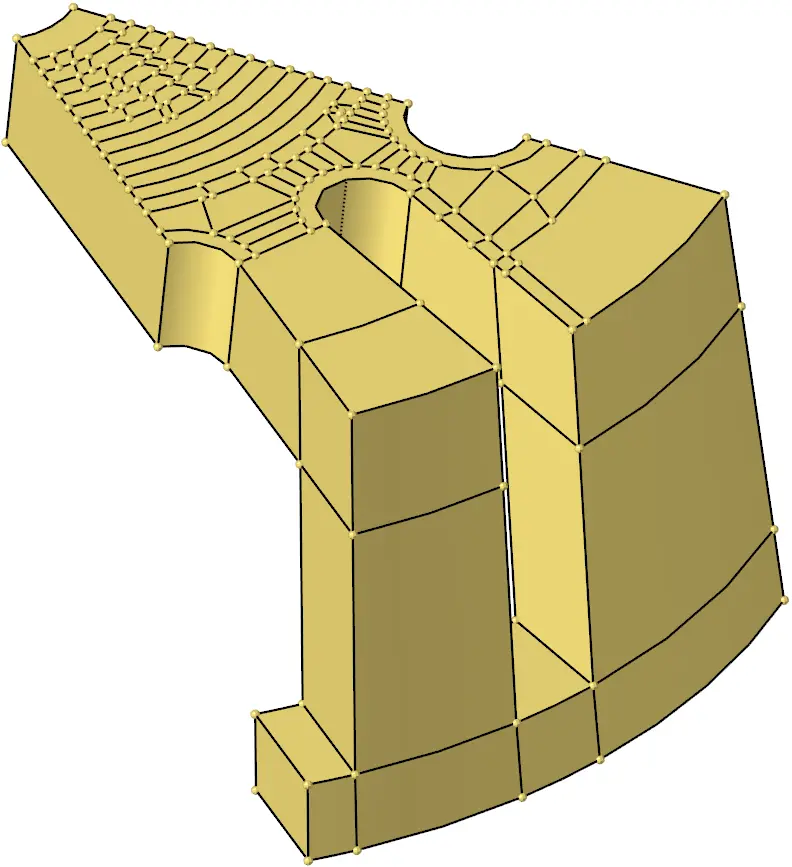

通过命令：Geom>quick edit>split surf-node；划出网格区域面，如图3

图3 网格区域面

2.2.2 划分2D网格

通过命令：2D>automesh，进行区域面2d网格划分。如图4

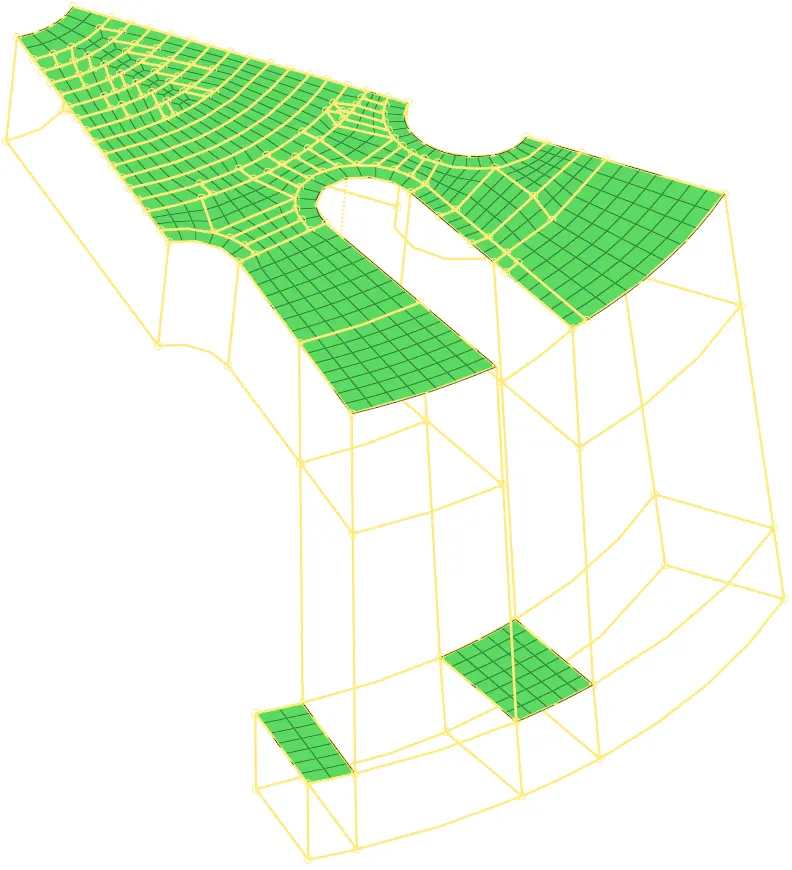

图4 划分2d网格

2.3 绘制体网格

2.3.1循环体体网格创建

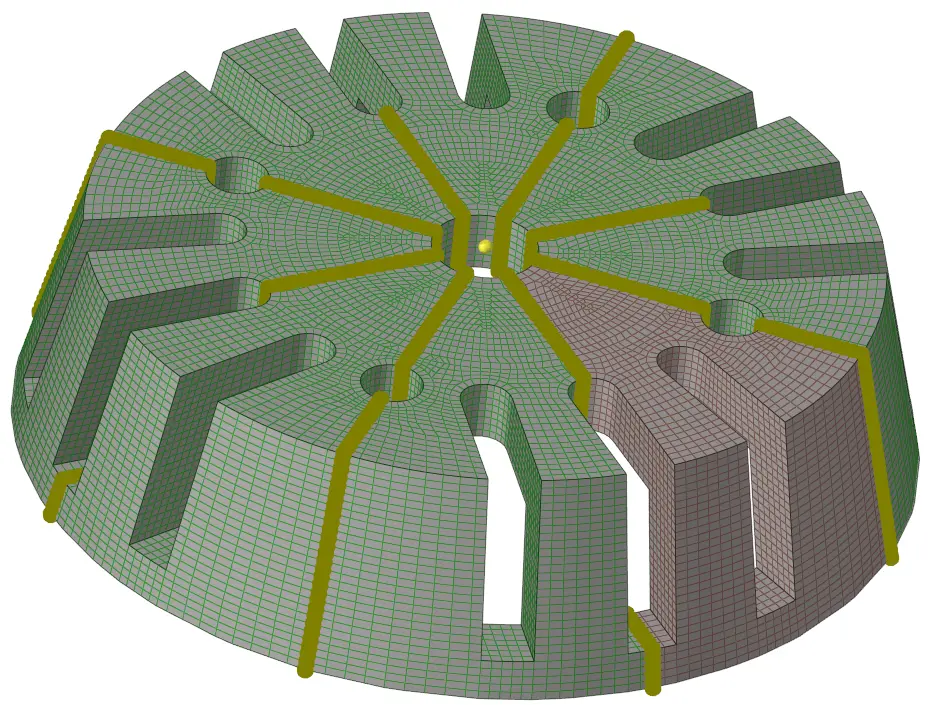

通过命令：3D>solid map；画出如下网格，如图5

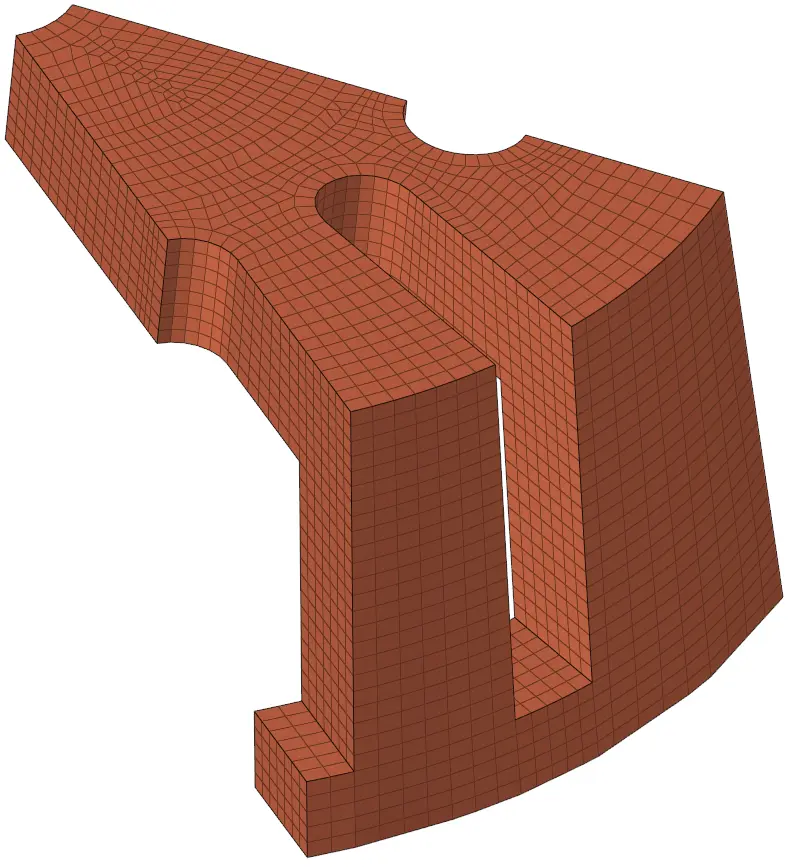

图5 循环体体网格创建

2.3.2 整体网格生成

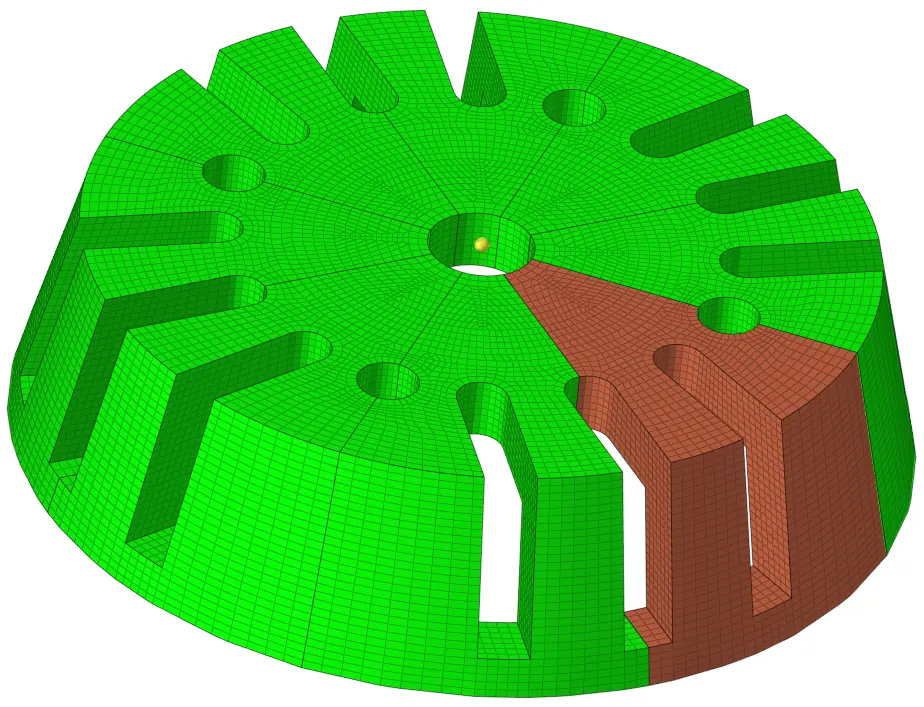

通过命令：tool>reflect；镜像网格，完成整体网格构建。完成后如图6

图6 整体网格构建

2.4 检查网格质量

2.4.1共节点

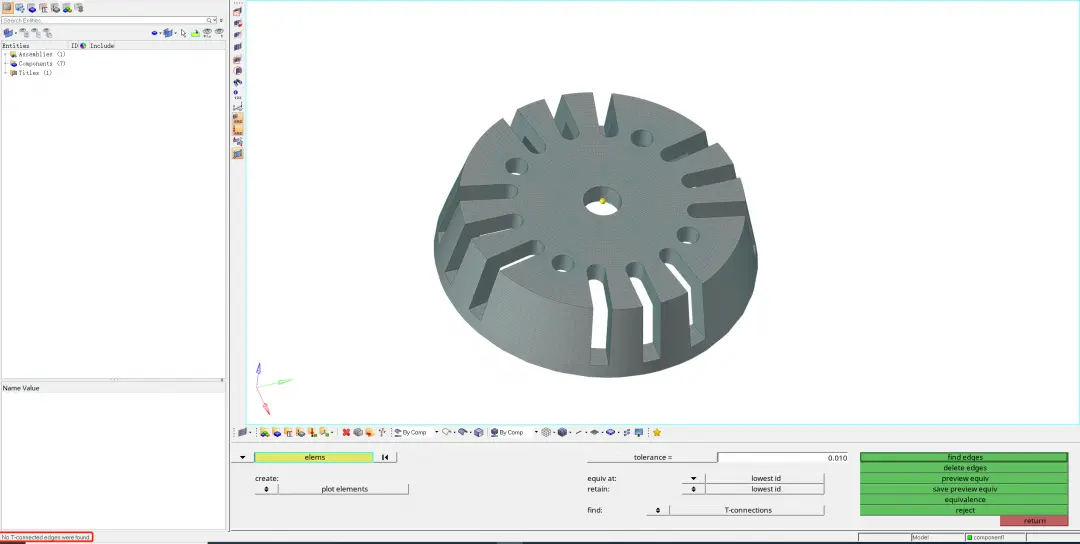

通过命令：tool>edges检查体网格，完成共节点操作，如图7

图7 网格共节点

2.4.2检查自由边

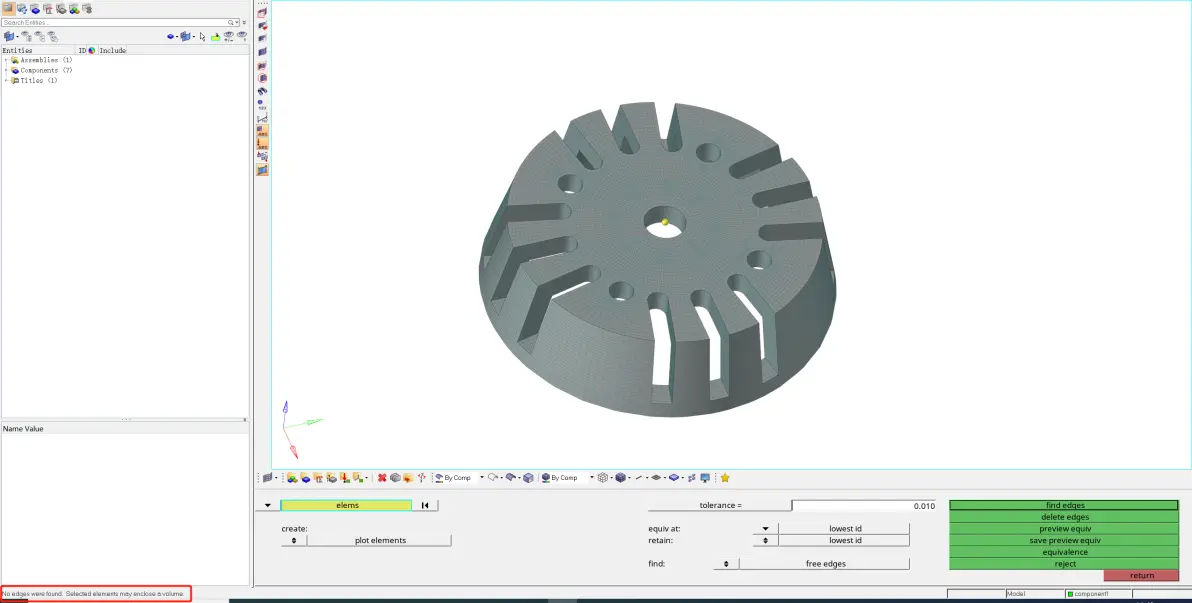

通过命令：tool>edges，检查体网格是否存在自由边，如图8所示，无自由边。

图8 自由边检查

2.4.3检查T形边

通过命令：tool>edges，检查体网格是否存在T形边，如图9所示，无T形边。

图9 T形边检查

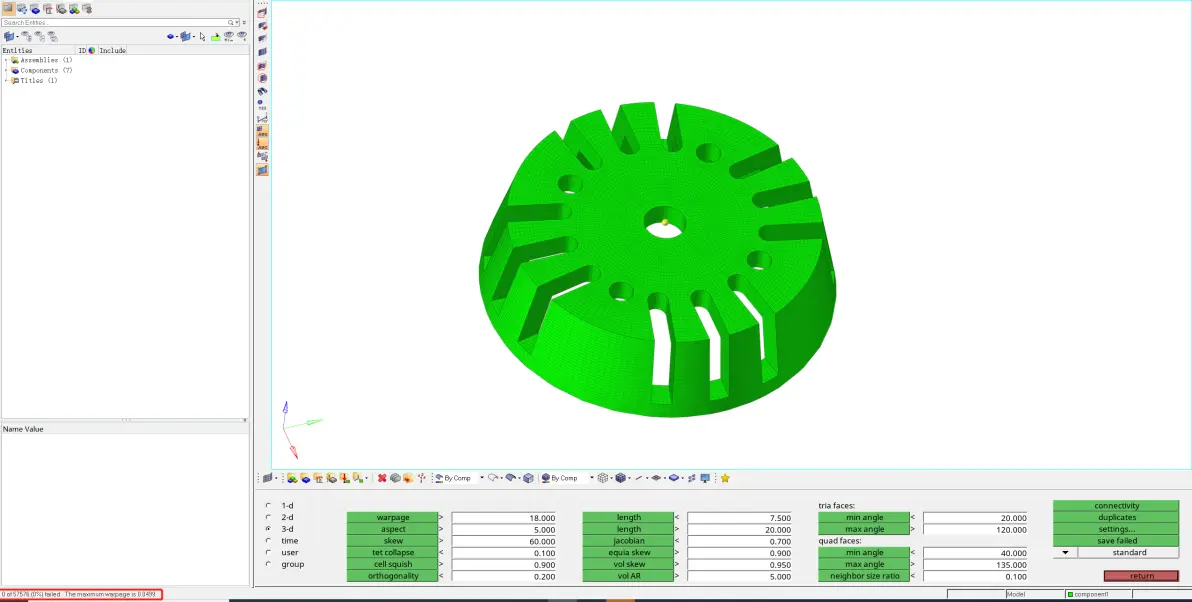

2.4.4 检查网格质量

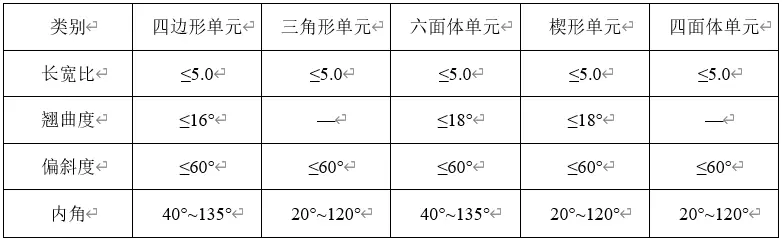

根据网格质量表格检查体网格质量

数据来源：《机械产品结构有限元分析通用规则》，国标GB/T 33582-2017

2.4.4.1最大倾斜度

检查结果，最大倾斜度46.38°，低于设定值60，如图10

图10 最大斜度检查

2.4.4.2长宽比

检查结果，最大长宽比为4.51，低于设定值5，如图11

图11 最大长宽比

2.4.4.3网格最小角度

检查结果，最小角度43.62°，高于设定值40°，如图12

图12 最小角度

2.4.4.4网格最大角度

检查结果，最大角度132.67°，低于设定值135°，如图13

图13 最大角度

2.4.4.5网格最大翘曲率

检查结果，最大倾斜度0.026°，低于设定值18°，如图14

图14 最大翘曲率

检查结果：体网格质量检查通过

03 网格划分完成

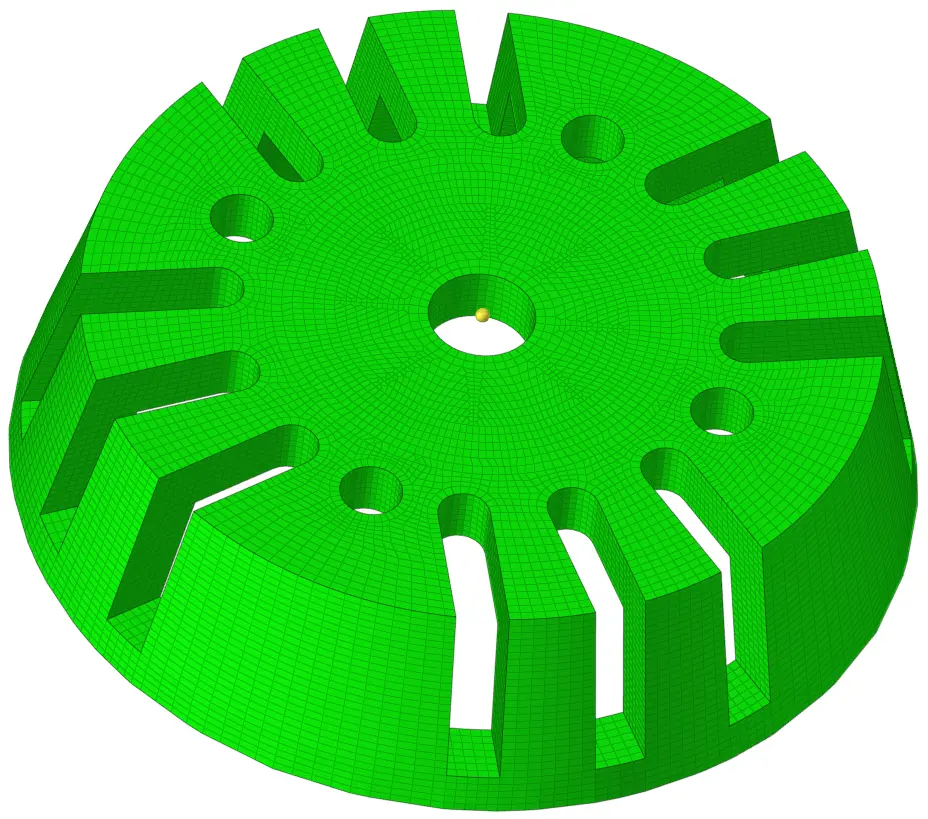

网格划分完成，完成效果如图15。

图15 最终结果
