在CAE工程技术领域,HyperMesh是一款强大的有限元网格划分前处理工具,很好地提高了有限元分析工作的质量和效率。下面介绍一下HyperMesh分的基本步骤。

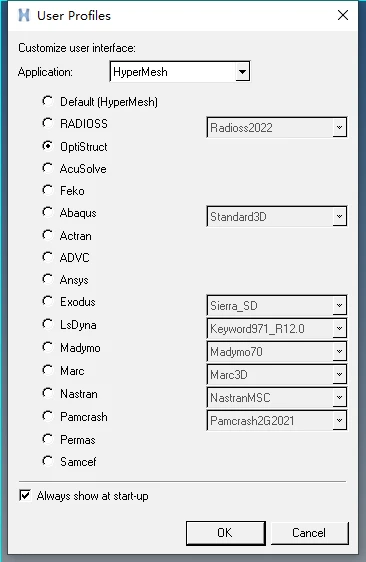

打开HyperMesh,可以看到User Profiles。HyperMesh中采用User Profiles为不同求解器指定了相应的建模环境。
User Profiles

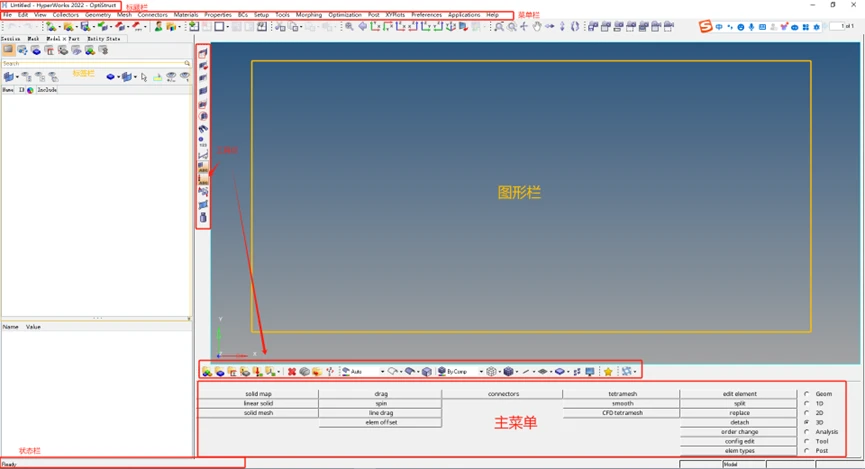

HyperMesh工作界面包括标题栏、菜单栏、工作栏以及标签栏。(使用版本为2022用户界面)
工作界面
在实际使用中,最常用的是菜单栏、工具栏、主菜单、以及标签栏。
(1)菜单栏
菜单栏
(2)工具栏
工具栏
1、standard工具栏,从左至右依次为加载新模型、打开模型、保存模型、导入模型、导出模型、发送到PPT。
standard工具栏

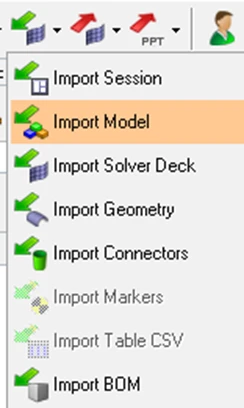

导入模型

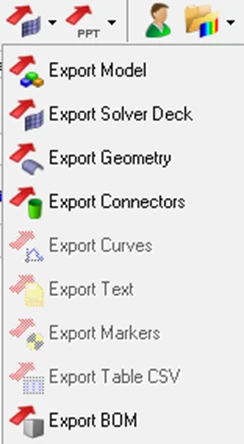

导出模型
2、StandardViews工具栏:不同平面上的视图。
StandardViews工具栏
3、ViewControls工具栏:从左至右分别为,放大缩小视图、放大视图、移动模型视图、定位模型中心、左右旋转模型视图、上下旋转模型视图、旋转视图。
视图控制工具栏
4、display工具栏:前6个分别为执行隐藏、反向隐藏、显示相邻单元、显示所有单元、隐藏所有单元、设定圆心和半径执行隐藏。
display工具栏
5、collectors工具栏:打开各种面板的工具栏。
collectors工具栏
6、标准显示工具栏:可以为曲面、几何、单元选择不同的显示方式,方便观察细节信息。
标准显示工具栏
