Hypermesh 1D面板操作指南

1、创建hypermesh 1D单元时，可以从操作面板中1D进入，如图1所示。

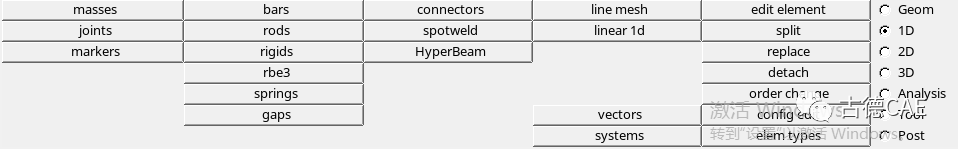

图1 1D操作面板

2、1D面板中相应的操作如下：

masses：创建质量点，可在mass中直接输入质量；

Joints：通过两点之间，模拟铰接；

Bars：通过两点之间创建梁单元，

Cbar为简单梁单元，

Cbeam为复杂梁单元，两者的梁截面可进入

hyper beam中进行创建，还可以通过pinsa、pinsb移除自由度；

Rod：模拟简单二力杠；

Rigids：模拟刚性单元，建立rbe2；

Rbe3：模拟主从节点之间柔性连接，建立rbe3；

Spring：模拟弹性单元，可选择方向及矢量；

Gaps：模拟间隙单元；

Spotweld：模拟焊接单元；

Vectors：创建矢量；

Systems：建立坐标系；

Edit element：可建立或者切割网格单元；

Replace：通过移动节点，改变网格单元；

Detach：分离选中的网格单元节点；

3、通过1D面板中相应的操作单元，选取相应的类型，通过模拟仿真熟悉运用。
