Solidworks飞剪机构动态仿真分析

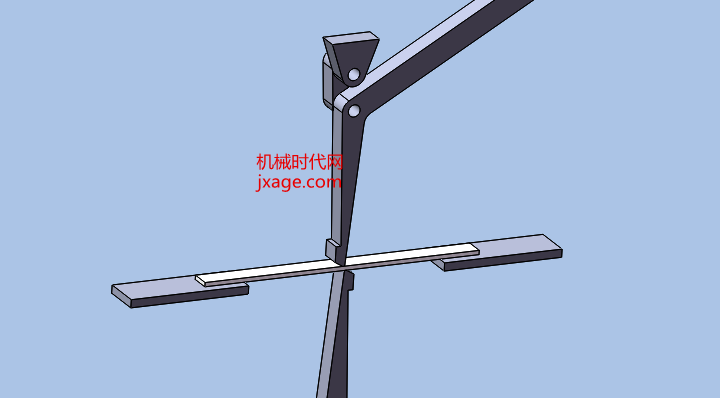

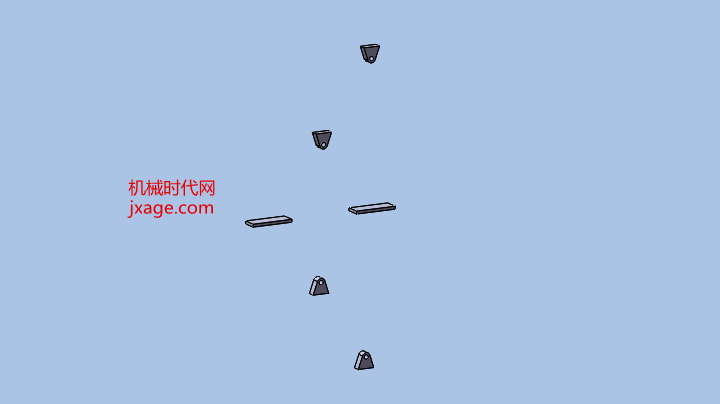

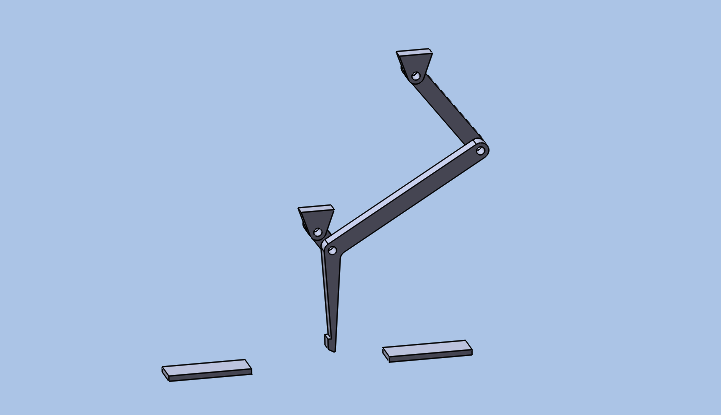

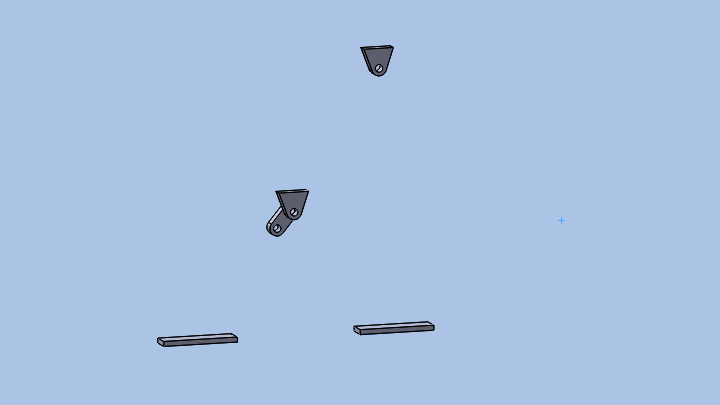

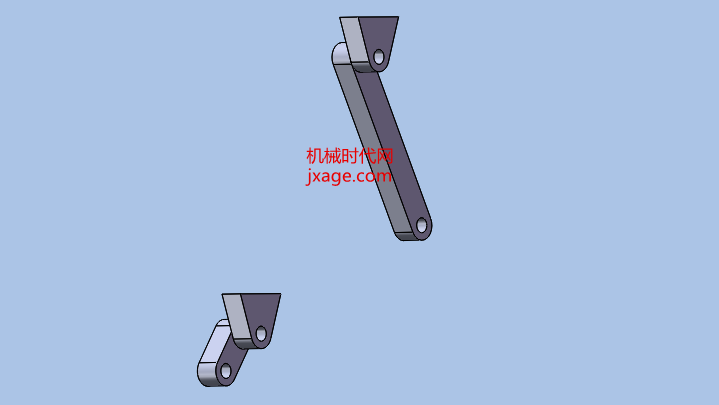

一、 装配




二、仿真

在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择【Motion 分析】。



1.添加驱动力矩

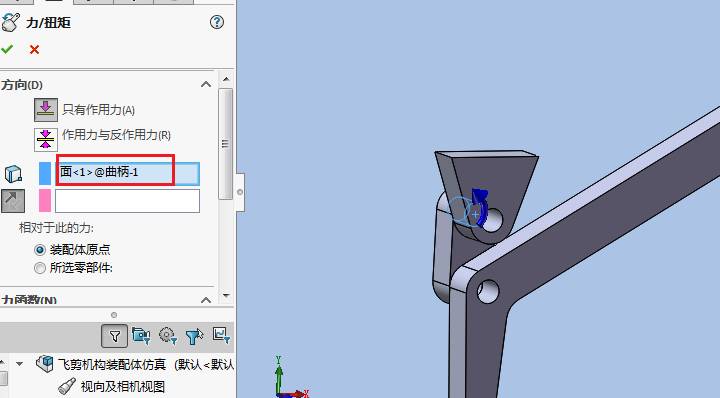

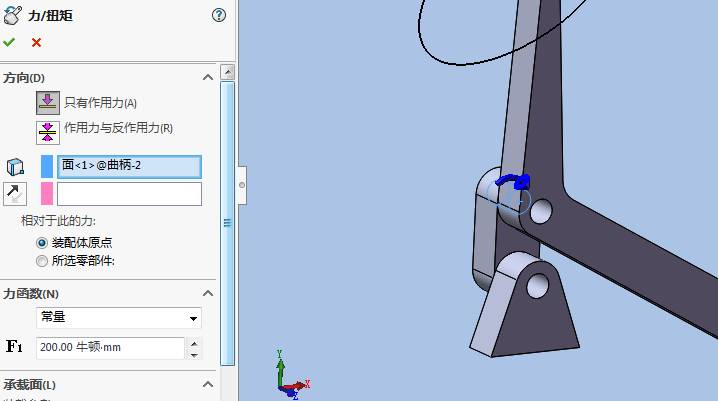

单击工具栏中的“力”按钮,按照下图为上剪切机构曲柄设置参数,大小为200N.mm。



采用同样的方法为下剪切机构曲柄添加扭矩,大小与前一个扭矩相等。

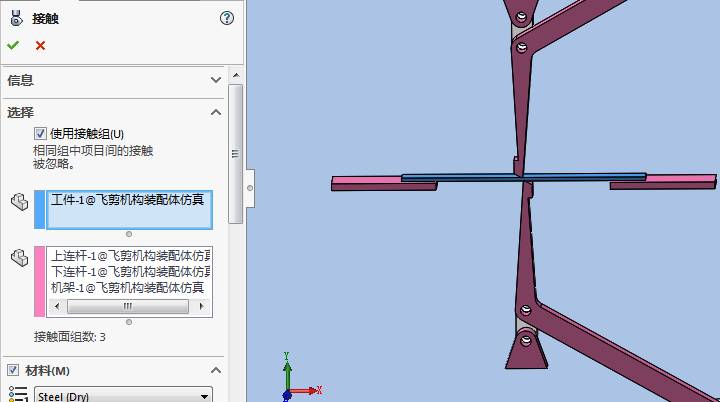

2.添加接触。单击接触按钮,为工件与上连杆和下连杆以及机架添加一个接触组。



3.仿真参数设置。在运动算例属性的【Motion分析】栏内输入每秒帧数50。在MotionManager工具栏上的“计算”按钮,对整个机构进行仿真求解。



4.仿真结果分析。

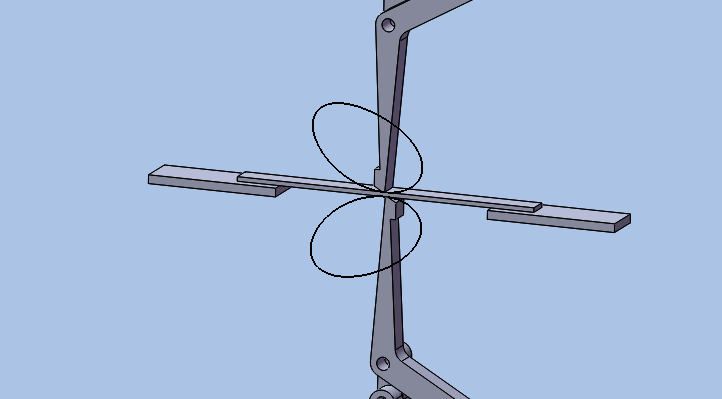

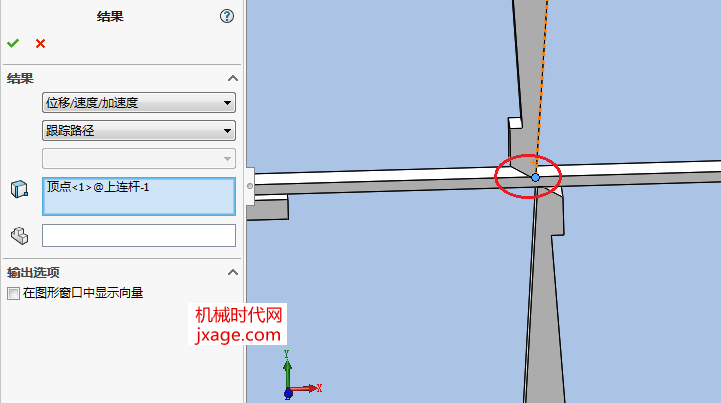

1)绘制上下剪刃运动轨迹。单击MotionManager工具栏上的“结果与图解”按钮,按照下图进行设置。

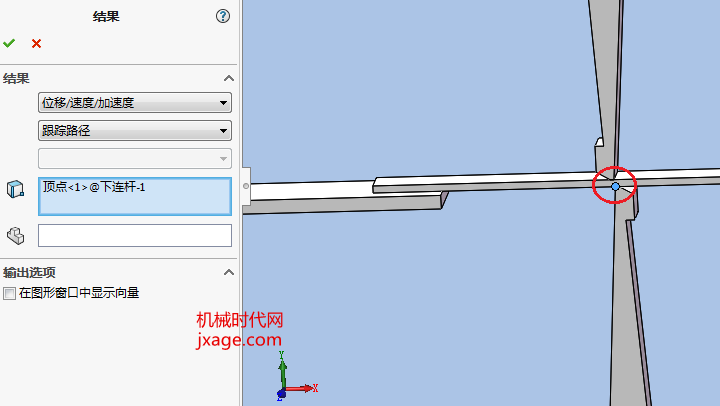

采用同样的方法创建下剪刃的运动轨迹。



点击工具栏上的计算按钮,即可创建出上下剪刃的运动轨迹。

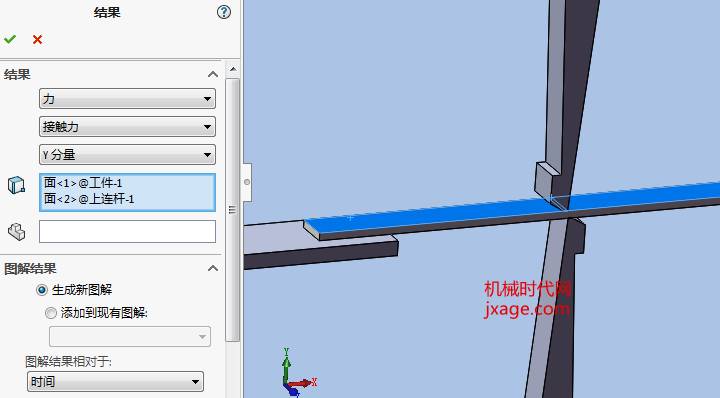

2)测量剪切力。按照下图进行设置测量上和下剪刃对工件的剪切力。



点击勾号完成,测得的剪切力曲线如下图所示。
