Solidworks凸轮机构仿真实践

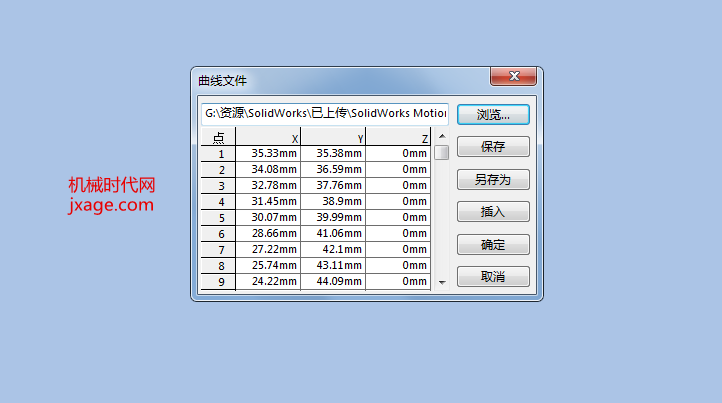

1)点击【插入】–【曲线】–【通过XYZ点的曲线】,点击【浏览】找到Text Files类型的文件,单击确定,创建凸轮的理论廓线。



点击确定后得到如下的曲线。

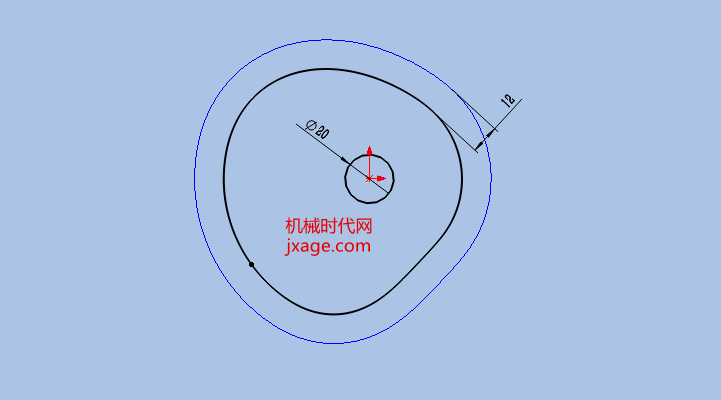

2)通过等距实体命令创建凸轮的实际廓线。

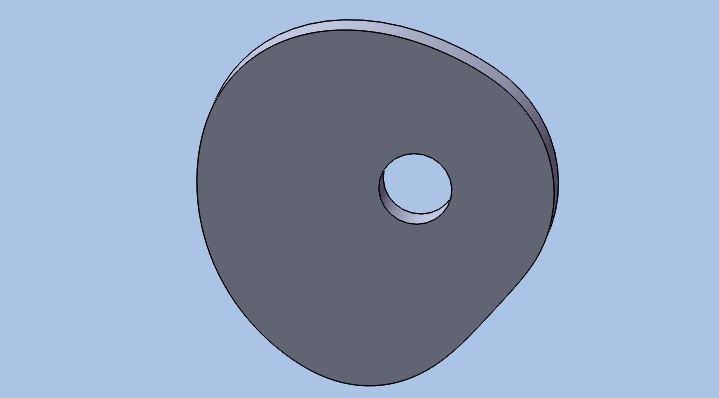

3)对凸轮的实际廓线进行对称拉伸。



完成。

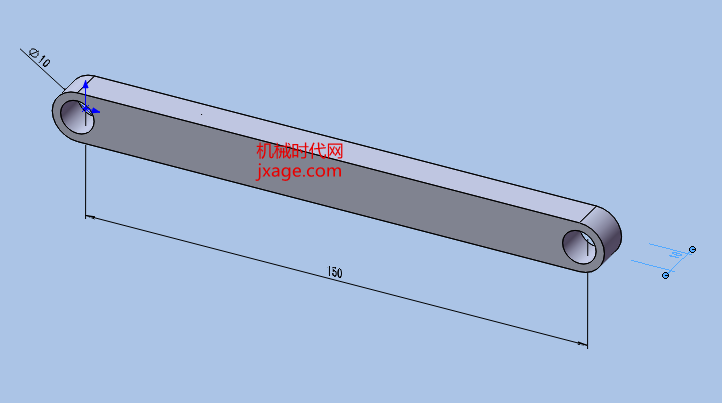

2.机架

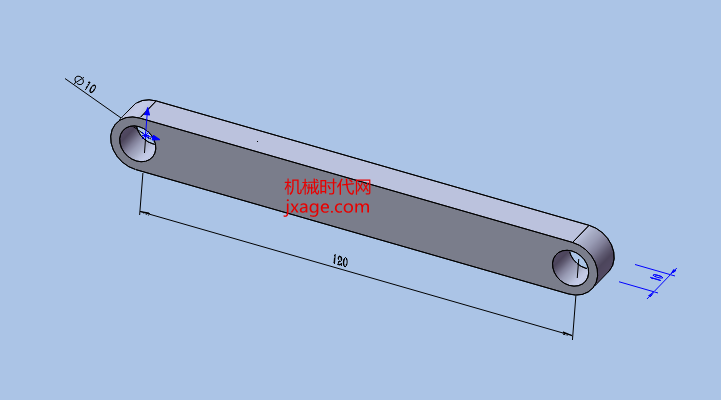

3.摆杆

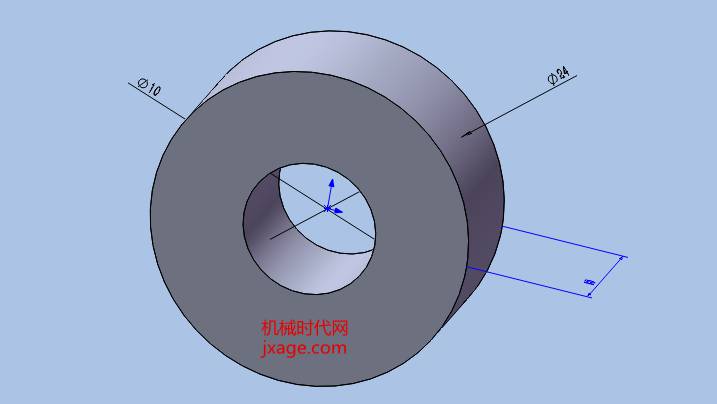

4.滚子



二、零件装配

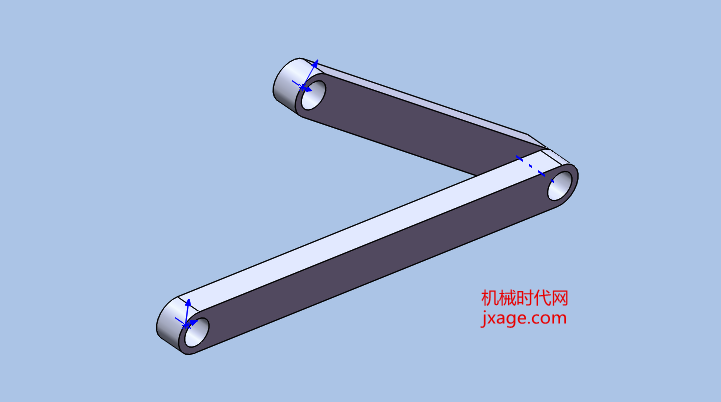

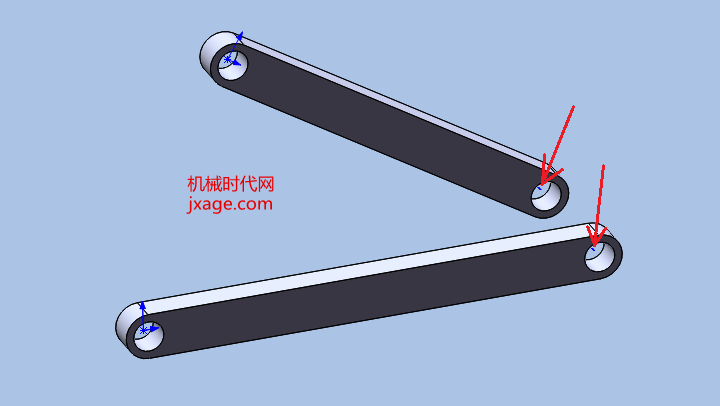

1.添加机架和摆杆,将两个零件的进行同轴心配合以及端面添加重合配合。




2.添加滚子。同样采用同轴心配合和端面进行配合,如下图。


3.添加凸轮。采用同样的配合方法。

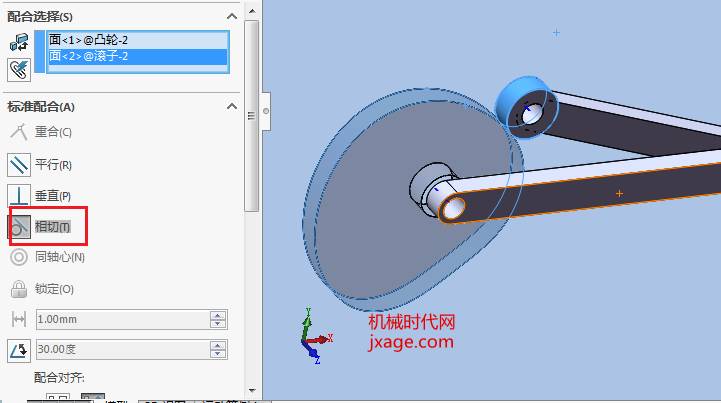

4.将凸轮和滚子之间添加一个相切配合

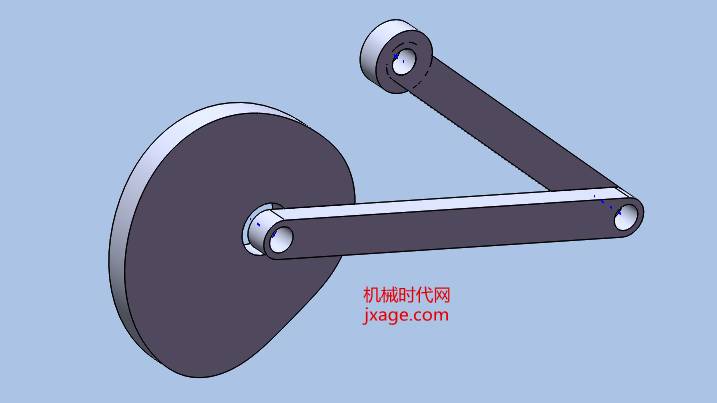

完成。



三、仿真

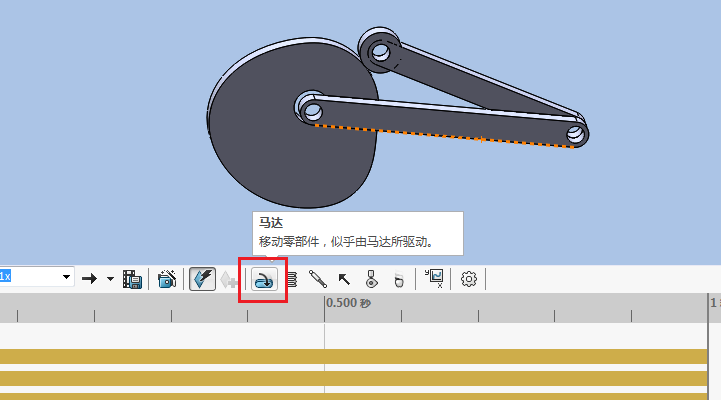

点击【运动算例1】,添加马达。

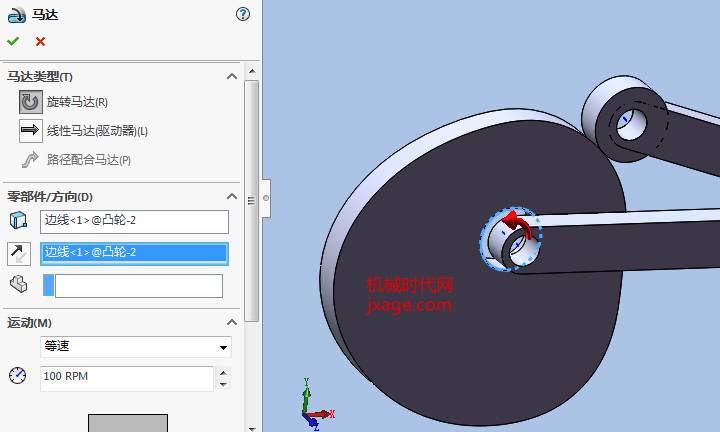

马达的参数如下图所示。



点击计算运动算例,整个机构就动起来了。
