Solidworks模型在Workbench的参数化仿真实践

1 前言

很多时候我们都不会再workbench自带的建模软件进行三维建模，而通常在第三方软件建模，比如笔者习惯在solid works建模。这时候如果也可以在workbench开展参数化仿真那就方便多了，优势强强联合。今天，我们做一个这样的案例，在solid works建模并在workbench进行参数化仿真。

2 参数化设置

先在solid works建立如下的三维风管，截面尺寸200mm×100mm，总长度2000mm，入口风速5m/s。距离风管入口600mm处有个蝶阀，宽150mm，厚10mm，高100mm。需要计算蝶阀在不同开启角度下，风管的总静压损失。

下面着重介绍以下在workbench中对solidworks模型实现参数化的关键设置。

首先，在安装ANSYS时如果没有对几何接口进行配置，则需要在启动快捷键中重新进入Product&CAD Configuration Manager，点击第四项Configure Products&CADs，然后根据提示完成配置即可。这个步骤需要完成，否则无法在workbench中打开solidworks模型。

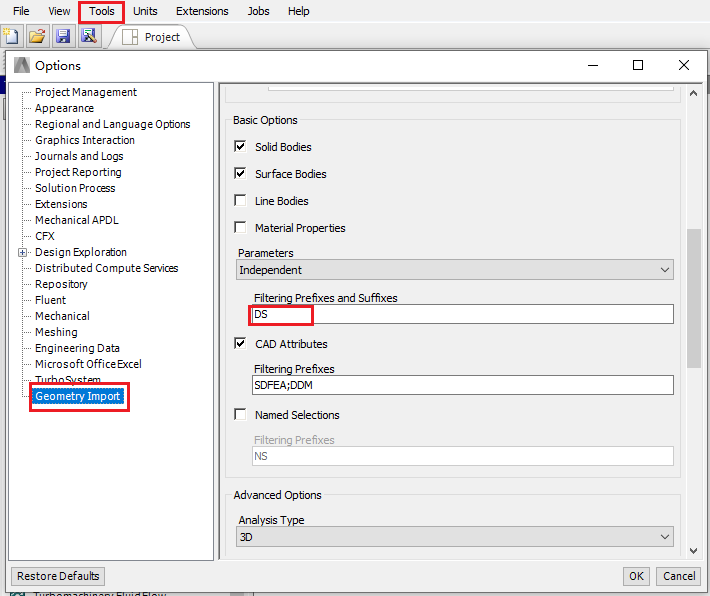

接着，在workbench的tools中设置geometry input，参数parameter前缀增加DS。

在solidworks建立模型，需要参数化的变量尺寸前缀增加“DS_”，我们可以在工具-方程式中查看和修改所有的参数名称。

注意最好将特征名称和草图名称均用英文表示，此时可以在solidworks工具-选型进行设置，勾选“使用英文特征和文件名称”。

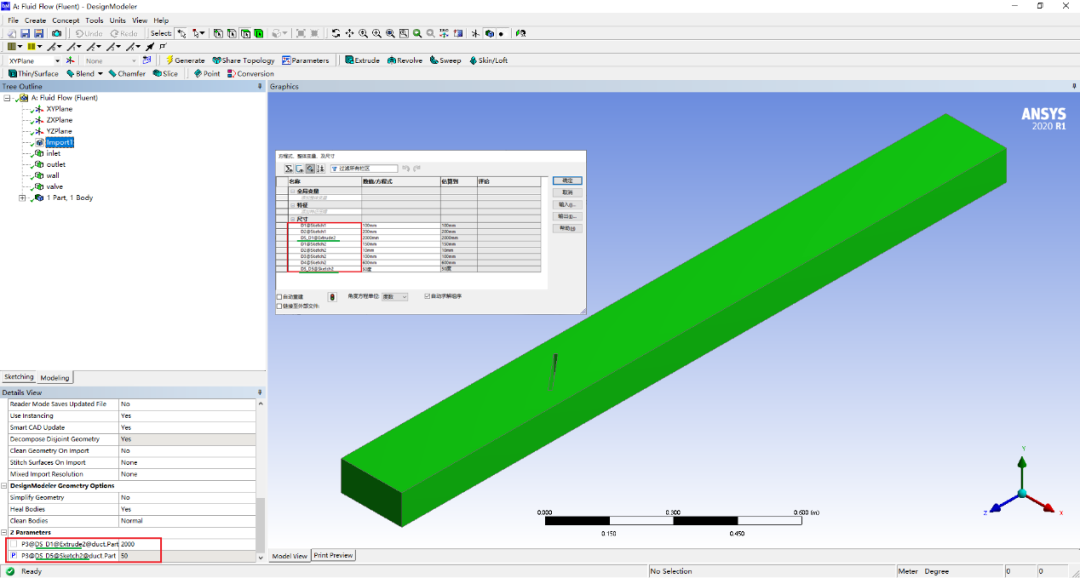

此时可以将solidworks文件（非转换格式）导入到workbench，用DM打开，可以看到之前有DS前缀的尺寸都变成了参数，勾选P则可开展参数化分析了。

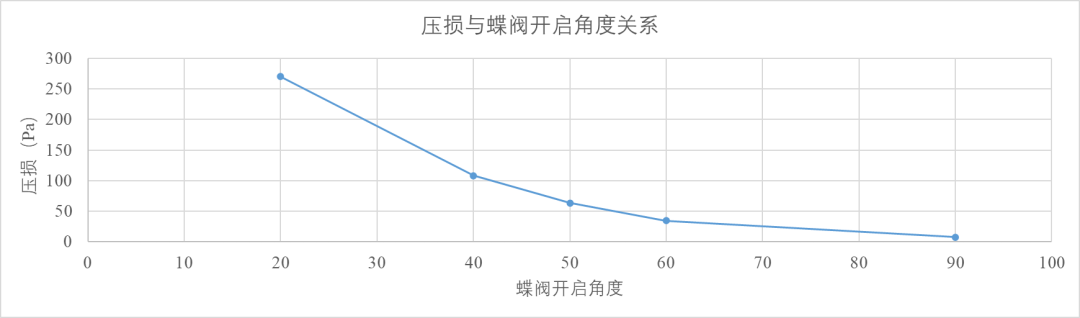

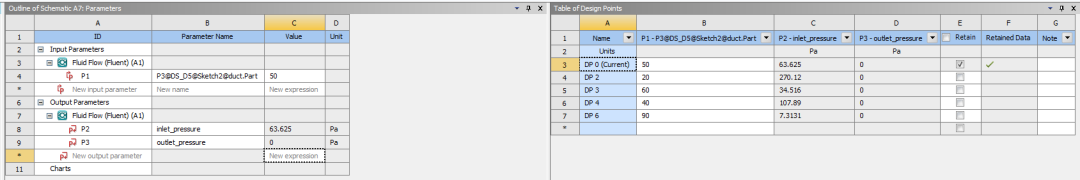

本案例中，我们将进出口平均静压也参数化，计算蝶阀不同的开启角度下的静压值，网格划分和fluent边界条件设置本案例不做描述了，结果如下（三维模型，网格数量较大，计算时间较长），可以看出，蝶阀在开启角度20-90度范围内，压损随着开启角度的增大而减小，符合实际情况。

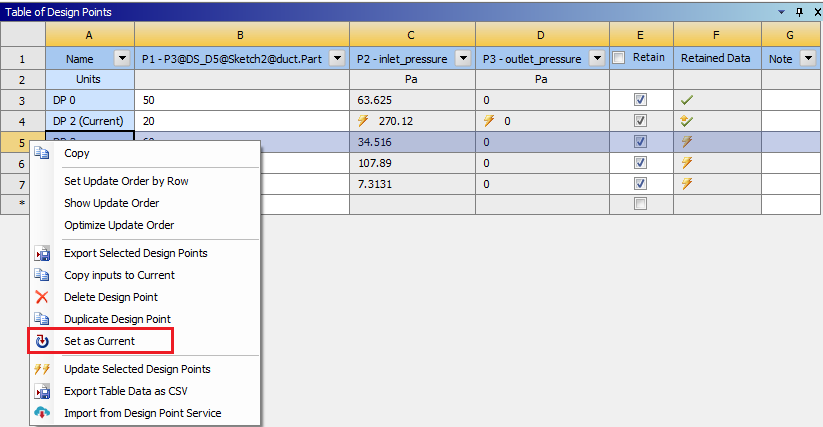

我们分别看以下开启角度20°和90°时的速度和压力云图。要查看某个设计点的计算详细结果，将该设计点设置为当前（current）并且update更新该点（要勾选设计点表格的retain后，才可以将该行的设计点设置为当前点），然后进入fluent的solution结果查看即可
