通过SolidWorks运动仿真优化设计流程

SOLIDWROKS motion是SOLIDWORKS中一个高性能的插件，它能够帮助工程师完成虚拟样机的仿真分析，motion既可以对众多的机械结构进行运动学和动力学仿真，同时也可以反馈机械设备的速度、加速度、作用力等参数，同时在SOLIDWROKS motion也可以完成样机动画制作和图标信息的反馈。

今天我们就来了解SOLIDWORKS motion是如何通过运动仿真实现设计优化的。

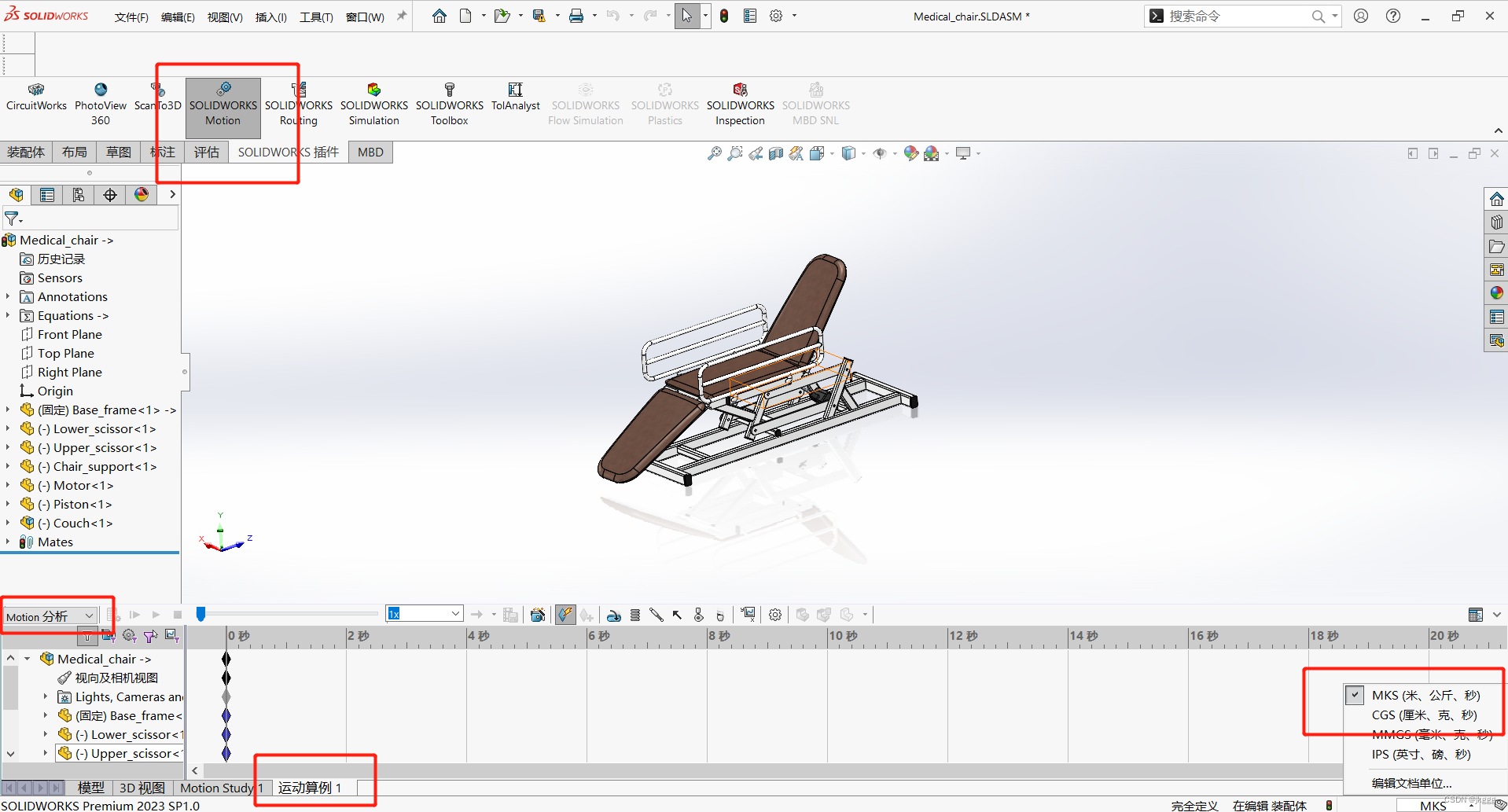

首先打开图示模型，我们的目的是通过motion动态仿真对其进行设计优化，确认公制单位为MKS后加载新运动算例，在插件选项卡中找到并加载motion后切换分析模式为motion分析。

通过压缩或删除解除相应配合来让模型进入可活动状态。可以通过左侧motion设计树实现，也可以在右侧时间轴中直接压缩对应键码。

接下来为驱动杆添加线性马达以驱动装置运动，设定运动函数为如下线段。

注意分析前要对模型添加引力以模拟真实物理条件。

根据马达设定设置仿真时间为4.1s并开始运算得到运动效果。

设置结果图解将模型显示为竖直位置，选取Y方向的线性位移分量并勾选生成新运动数据传感器，得到图解。

为模型添加最大和最小位移传感器，在设计树中右键点击sensor后添加，选择刚刚得到的分析图解即可。

为添加的线性马达创建新图解，同样勾选生成新传感器数据。（注意选取线性马达时需要从motion分析树中选择。）

接下来需要创建设计算例来进行优化，可在下方运动算例选项卡右键创建或在上方评估选项卡中找到，需要注意提前加载simulation插件。

为新创建的设计算例定义参数并添加为变量，设定范围并链接到整体变量。

接下来为模型和设计算例定义约束，添加之前创建的最大最小位移传感器并设定极限值。

最后设定优化设计想要达到的目标，选择驱动力传感器以求优化模型来让所需驱动力达到最小以省力。

最后运行即可得到想要的最终设计结果，从而实现需求降低成本。
