SolidWorks运动学揭秘：仿真类型一网打尽

在Solidworks运动仿真中，系统假设装配体的所有零件都是刚性的，这意味着在接触过程中不会发生变形。下面简单谈谈Solidworks常用的三种仿真类型。

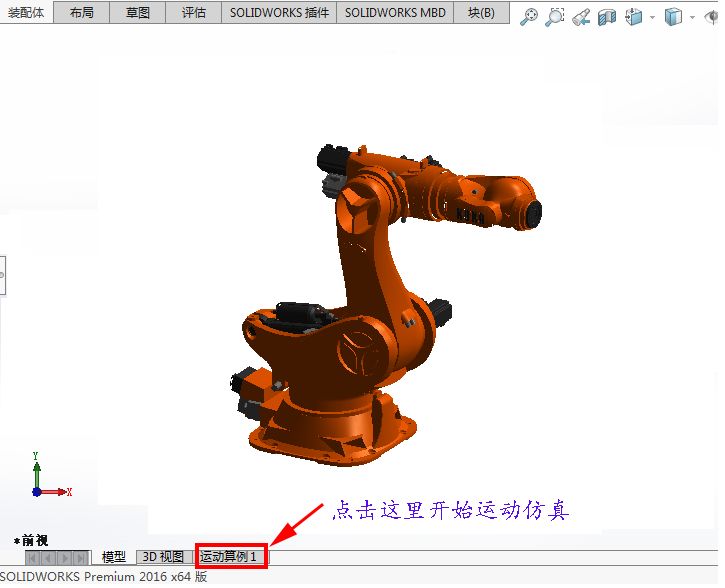

1.要在Solidworks中进行运动仿真分析，可以单击Solidworks用户界面左下角的“运动算例1”选项卡。

同时需要点击“展开 Motion Manager”按钮从而显示Solidworks Motion Manager时间线。

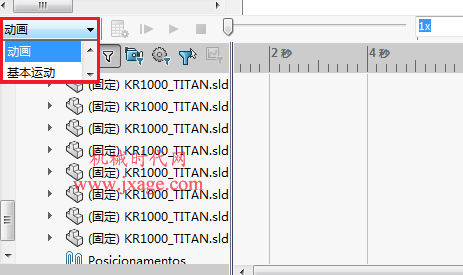

2.选择需要进行的仿真类型。在Solidworks中有3种类型的运动模拟仿真，分别是动画，基本运动和Motion分析。那么这三种仿真类型有什么区别呢？

1.动画

可生成不考虑质量或引力的演示性动画。通过添加马达来驱动装配体中一个或多个零件的运动。通过设定键码点在不同时间规定装配体零部件的位置，它使用插值来定义键码点之间零部件的运动。

2.基本运动

我们可以使用基本运动来显示模型之间的基本联系，它可以生成考虑质量、碰撞或引力且近似实际的演示性模拟动画，但是它不考虑摩擦力等力的作用。

3.Motion分析

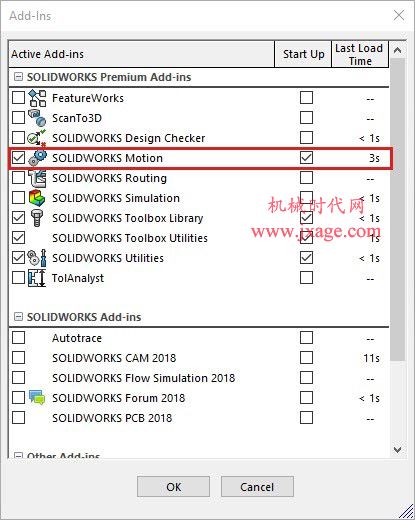

Motion分析是三者中最先进的运动仿真模式，由于它能够考虑到装配体物理特性，因此可用于精确模拟和分析组件上的运动元素（包括弹簧力、阻尼力和摩擦力等）的影响。要使用Solidworks的Motion分析 ，需要从【工具】 >【插件】，在菜单中激活SOLIDWORKS Motion加载项  。
