SOLIDWORKS焊件类零件快速草图工具揭秘

背景：

焊件是SOLIDWORKS中一个重要的组成模块，通过该模块可以很快的建立起一个庞大的型材结构网络。

但是我们也明白焊件是基于草图的，普通的方式建立复杂的草图是需要较多的精力和时间，本次视频的出发点就是针对此问题给出的一个可行建模方案。

解决焊件草图的方案——网格系统

网格系统是由多个草图组合而成的系统，通过将绘制完成的草图进行派生复制，并指定对应派生草图之间的间距，最后再将所有草图进行直线连接的工具。

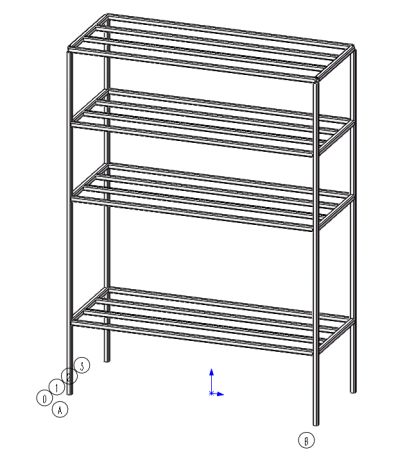

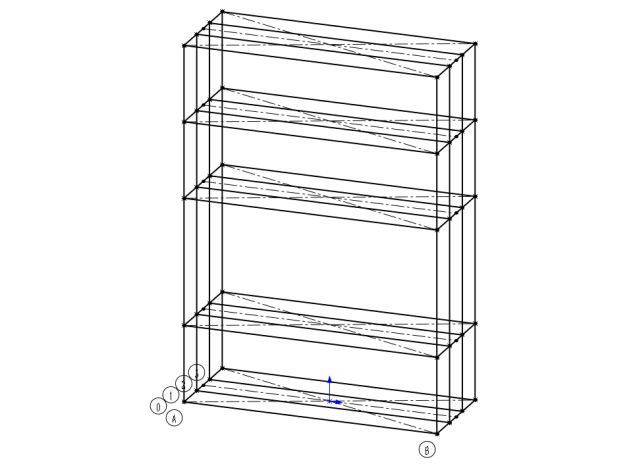

网格系统建立的草图如下：

操作步骤：

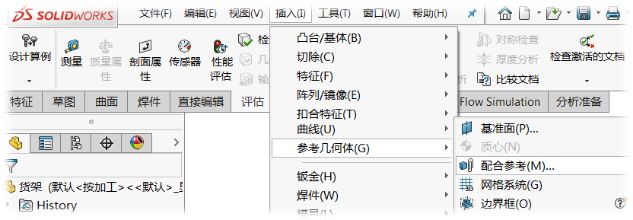

1) 在SOLIDWORKS命令栏中依次点击：插入 > 参考几何体 >  网格系统 。

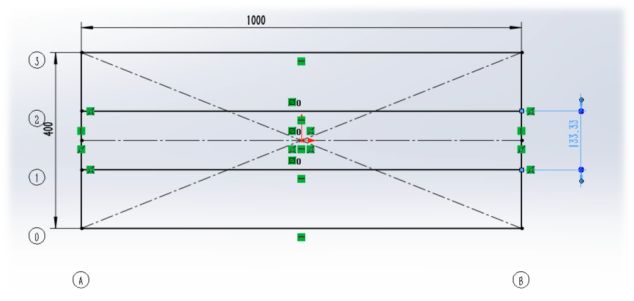

2) 软件自动进入草图绘制，建立对应的草图并标注尺寸。

3) 设置网格系统对应的参数，网格共五层每层之间的间距为300mm，其中第一层的距离400mm。

4) 确认后便可生成整个网格系统，这之后操作就很便利了，都是普通的焊件操作方式。

通过使用SOLIDWORKS网格系统，快速建立焊件的结构草图，从而提高设计效率
