SolidWorks焊件结构构件拆解为独立零件的技巧

       在机械行业中使用SolidWorks难免会用到焊件功能，使用此功能做出来的零件是一个不可分割的整体，但是下料时要使用各结构构件的step.格式图纸，因此用焊件功能做好的图纸并不能直接拿来进行下料，所以小编在这里跟大家分享一下将焊件中各结构构件分解成单个零件的方法：

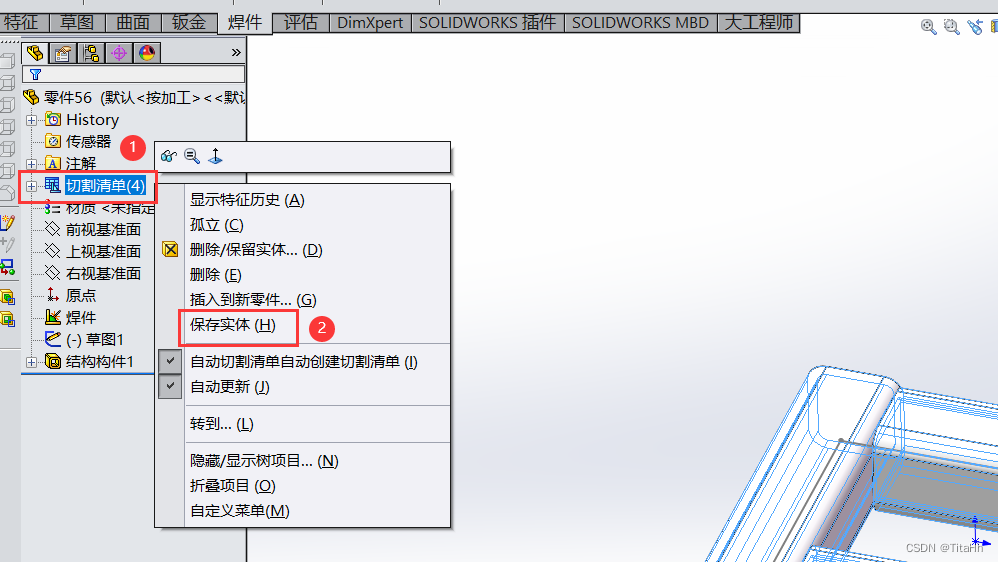

1.打开绘制完成的焊件图纸，在左侧的设计树中找到“切割清单”并鼠标右击，在弹出的快捷菜单中点击“保存实体。”

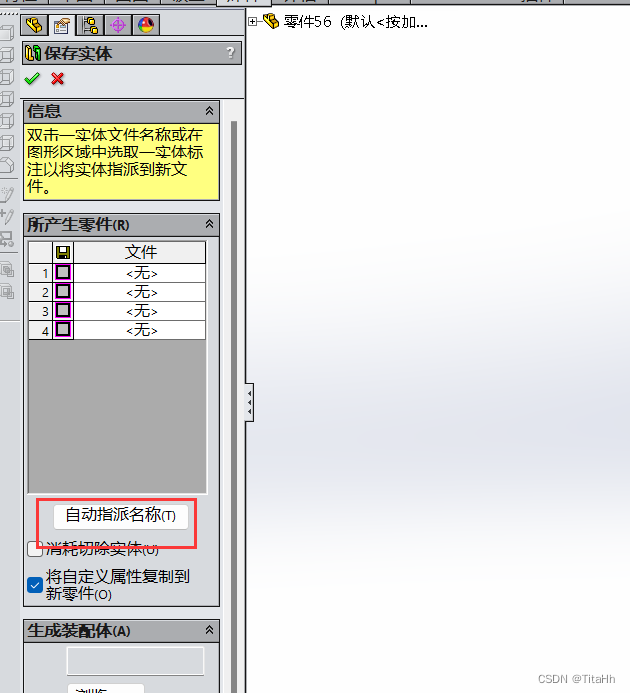

2.点击“自动指派名称”，系统会选中全部结构构件并进行命名。

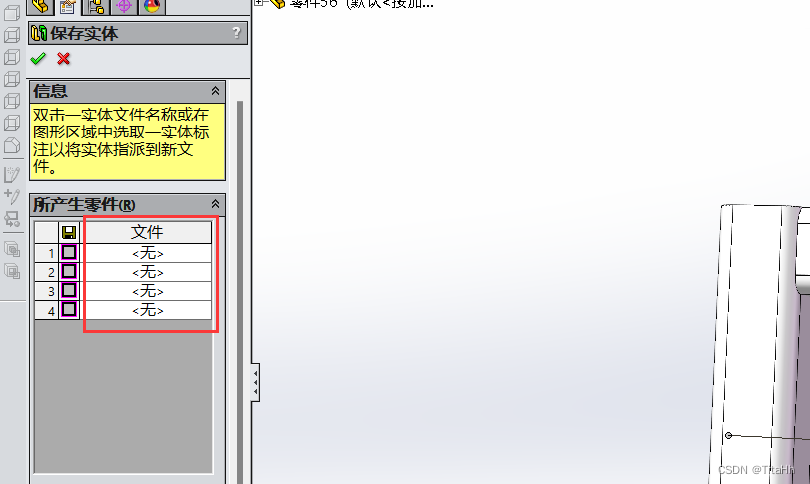

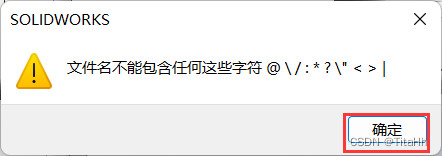

       也可以根据自己的需求在右边点选需要单独导出的结构构件，有时候会弹出如图所示的提示，只要点击“确定”，然后修改导出文件的保存位置和名称就可以了。

       另外，还可以在左侧的选择栏中双击结构构件的名称来修改各导出零件的名称和位置。

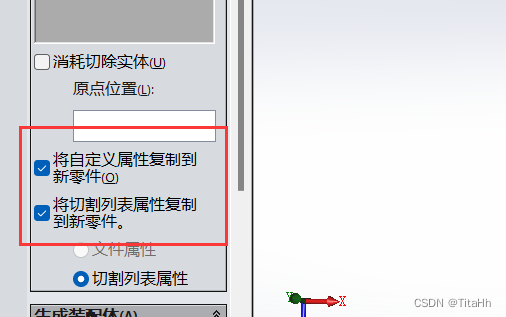

如果要把焊件的属性和切割列表的属性加持到导出的结构构件上，勾选“将自定义属性复制到新零件”和“将切割列表属性复制到新零件”即可。

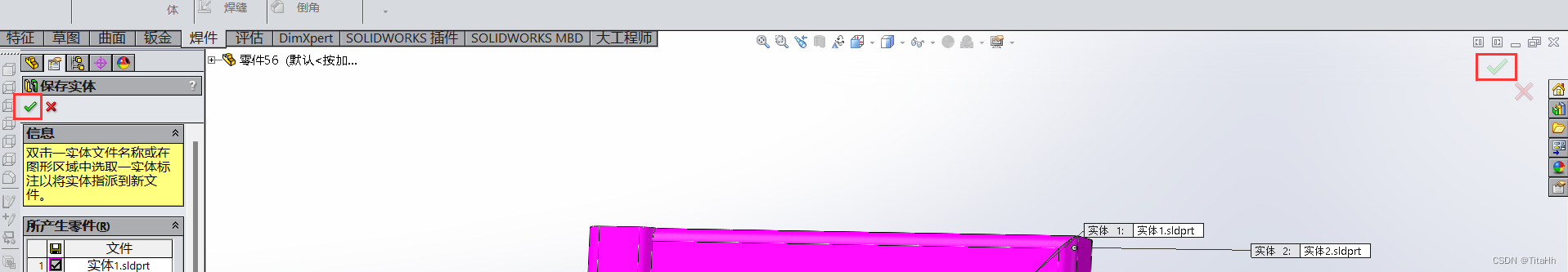

3.最后点击左上角或右上角的“√”就可以生成所选结构构件各自的零件图了。
