SOLIDWORKS结构系统技巧

SOLIDWORKS结构系统是SOLIDWORKS 2019版本中新推出的髙级焊件环境，在2020版本中也得以增强不少，让我们很多工程师在创建复杂焊件结构的时候有了更为髙效的选择。本篇文章分享下，结构系统中的一些操作小技巧。

1.边角管理

当我们创建了一个结构系统，退出时就会自动进入边角管理的界面，如图1所示，当我们不点选任意一个边角时，直接设定你要的剪裁方式，就可以对整组边角进行全局剪裁设定。

   图1

2.创建构件

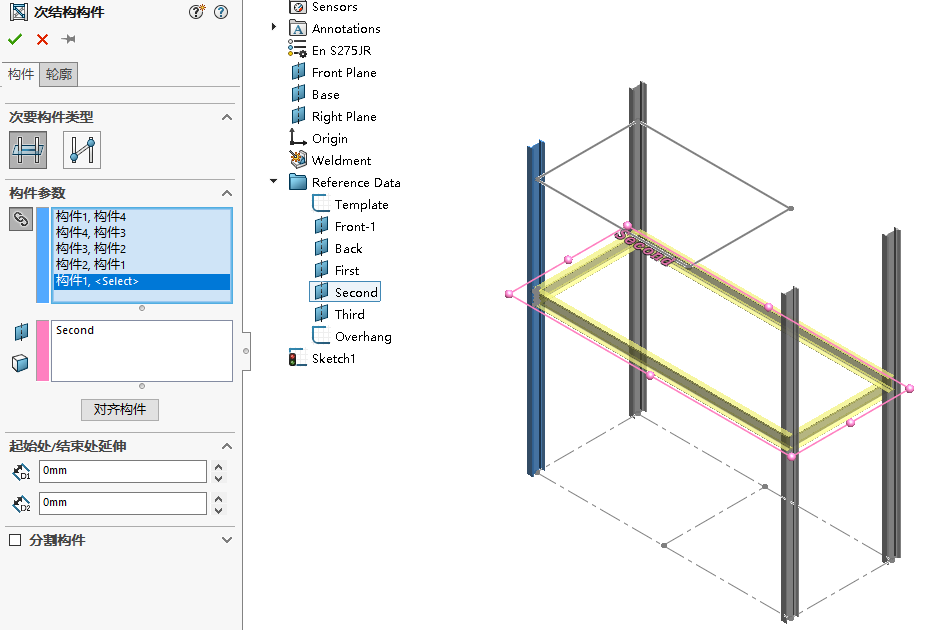

在通过点来创建主构件,或者选择主构件来创建此构件的时候，如果时选择创建一组相连构件时，都可以通过使用链选择来快速创建，如图2和3。

图2

图3

3.平面剪裁

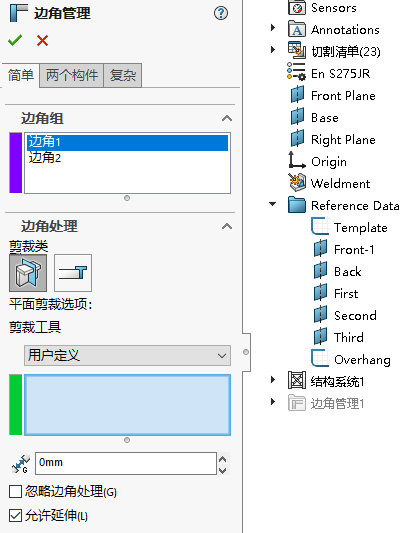

SOLIDWORKS 2020版本对平面剪裁进行了增强，以往平面剪裁会自动选择与焊件直接接触的平面进行剪裁。SOLIDWORKS 2020版本增加了用户定义的方式，可以自定义选择你要的平面或多个平面，如图4。

   图4

4.合并相切构件

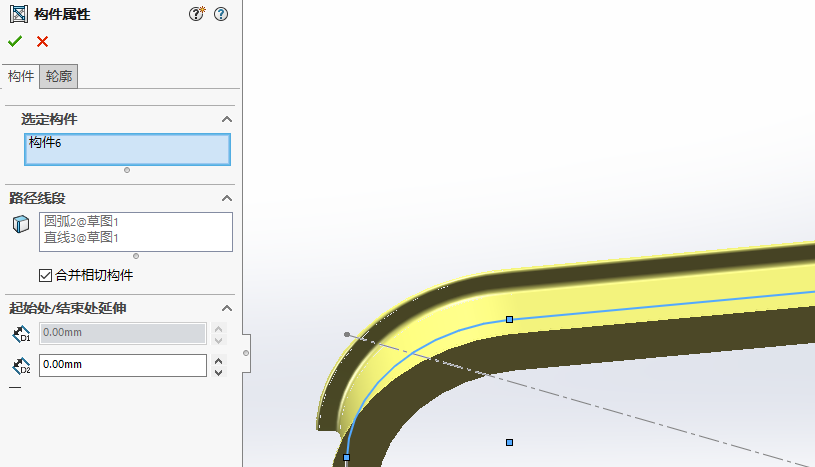

可以将两段相切的构件合并成一个构件，以往不管是焊件模块或者是结构系统均不能创建，如图5。

图5

5.整列或镜像

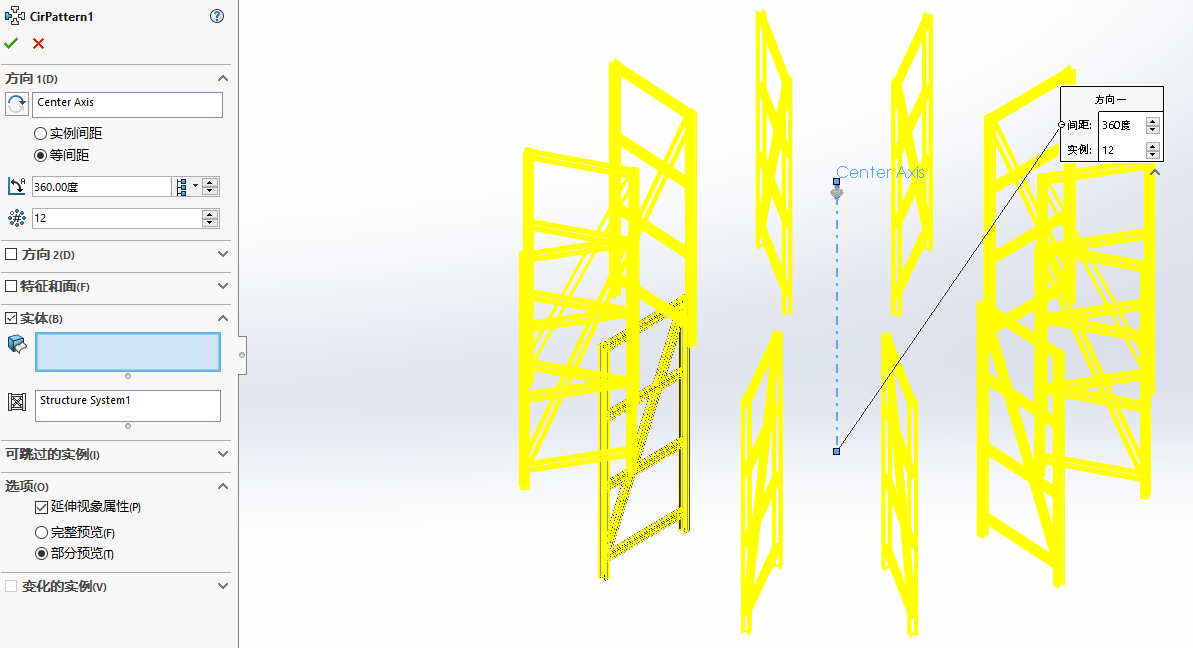

以往你想创建阵列或镜像，需要选择一个一个构件才行，需要花费电脑资源和时间，现在可以通过直接阵列或镜像单个结构系统，来快速创建，如图6。

   图6
