告别3D草图噩梦SW结构系统焊接机架设计更轻松

对于从事焊接结构设计（如设备机架、工作台、护栏、输送线）的工程师来说，传统焊件模块的使用体验并不算友好：必须先画好完整的3D草图，然后在草图上逐一添加结构构件，草图中的任何一条线段遗漏都会导致构件缺失，修改起来更是牵一发而动全身。

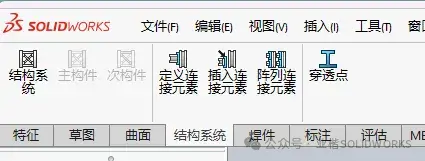

从SOLIDWORKS 2019版本开始，软件推出了一个全新的焊接设计环境——结构系统（Structure System） ，彻底改变了焊接结构的设计方式。但由于每年新功能太多，很多人至今没有注意到这个“宝藏功能”。

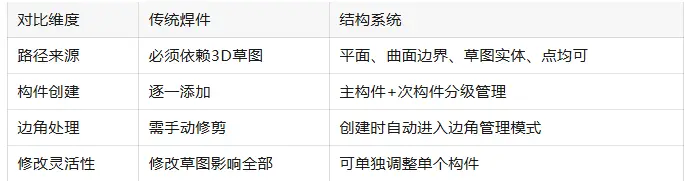

结构系统 vs 传统焊件：有什么不同？

核心操作流程

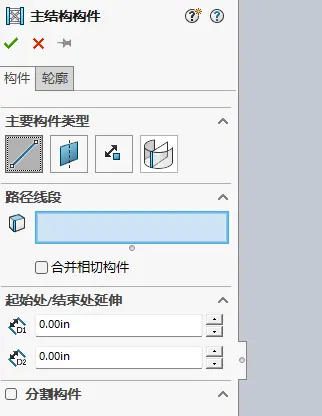

步骤一：创建主构件

进入结构系统后，选择路径线段或两个及以上平面/曲面上的交点（单个点也可以），给定长度参数，主构件即刻生成。最典型的是可以通过选择草图实体作为参考来设置主构件的方向，其终止条件有多种选择：

• 成形到点： 将主构件延伸至选定的点
• 直到平面： 将主构件从一个点延伸到指定的基准面
•

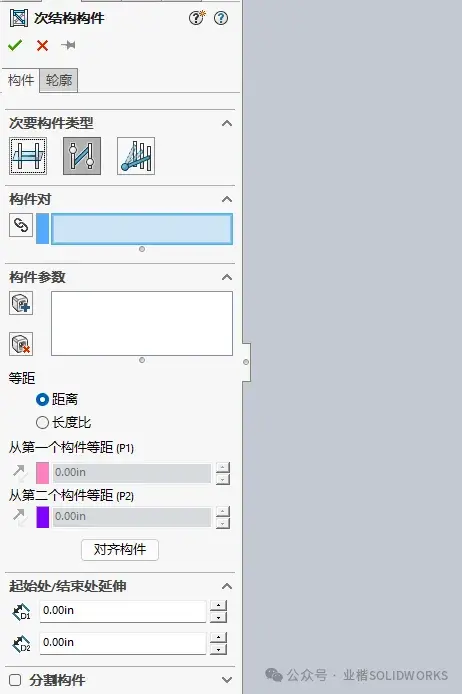

步骤二：添加次构件

在主构件的基础上，可以添加连接件、支撑件等次构件。这一步不是必须的，但对于完整的焊接框架来说通常是必要的。

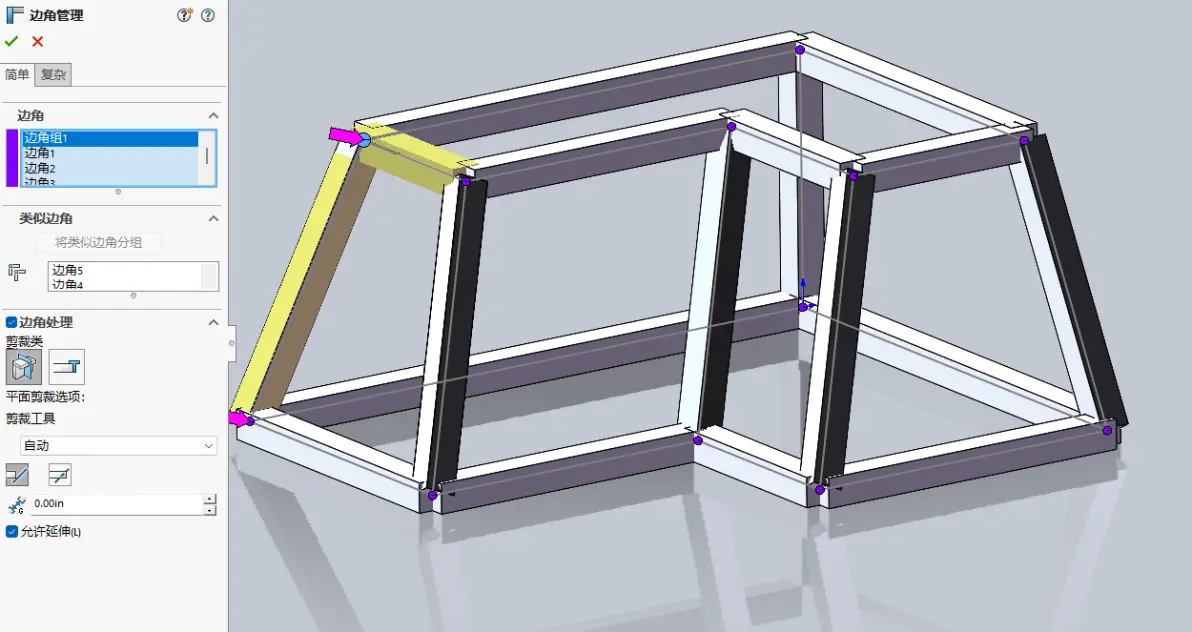

步骤三：边角处理

这是结构系统最便捷的设计之一。添加完主/次构件后，软件会自动进入边角处理模式，你可以根据实际的焊接工艺，即时对每个拼接处的边角进行处理（如斜接、对接等）。

步骤四：完成

这几步走完，一个焊接框架就完成了。相比传统方法需要在3D草图中画出全部线段再逐一添加构件，效率提升不止一倍。

进阶功能

• 对类似边角进行边角处理： 批量处理同类型的边角，不用一个个点选
•
•

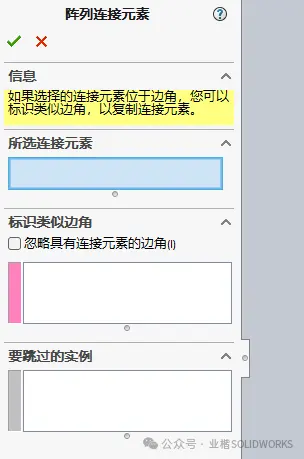

• 阵列连接元素： 将连接件（如角撑板、端盖）批量复制到多个相似位置
•
•

• 多草图组合： 可以使用多个草图来共同定义框架结构，灵活性极高

焊接设计的基础要点

无论使用哪种方法进行焊件设计，以下几个核心要素都是绕不开的：

1. 焊件轮廓库： 焊件由型材（方管、圆管、工字钢、槽钢等）构成，将企业常用型材做成自定义焊件轮廓库，调用时效率倍增

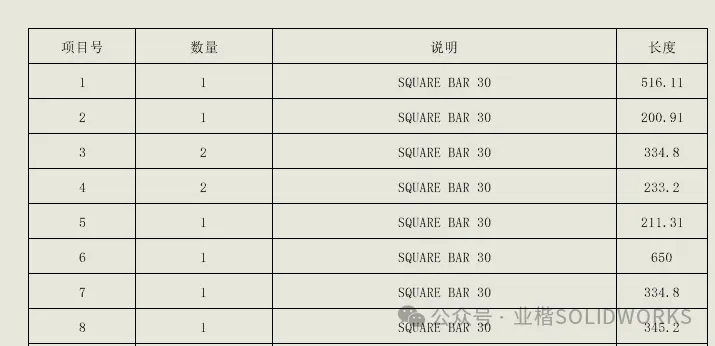

2. 焊件切割清单： SOLIDWORKS可以自动生成切割清单，包含构件名称、数量、长度、重量等信息，直接导出到Excel表格，告别手动统计。
7.
10.


• 焊件结构仿真： 设计完成后可利用SOLIDWORKS Simulation进行有限元分析，在同一界面内完成强度验证

总结

结构系统是SOLIDWORKS为焊接设计提供的一次“体验革命”。它不再强迫你用繁琐的3D草图定义每一根构件，而是以一种更直观、更灵活的方式让你“搭建”结构。如果你是焊接结构件的重度用户，掌握这个功能绝对物超所值。
