告别繁琐装配SW这一隐藏功能让科研装备设计效率翻倍

高校实验室与科研院所的装备研发、测试等项目中，标准件与重复结构件的批量布置是装配体设计中的高频任务。

传统做法通常是：多次插入或复制零部件，再逐一手动添加配合关系。这不仅繁琐低效，还极易因参照选错导致模型报错，严重影响科研项目的推进效率。作为达索系统SOLIDWORKS授权代理商，微辰三维在助力科研院所数字化转型的过程中发现：熟练掌握SOLIDWORKS中的 “随配合复制” 功能，能有效突破传统装配的效率瓶颈，让科研设计工作更加高效、准确。

一、 什么是“随配合复制”？操作逻辑全解析

“随配合复制”功能的核心逻辑是 “零件复制+配合继承”，操作简洁直观，彻底告别重复劳动。

具体操作步骤如下：

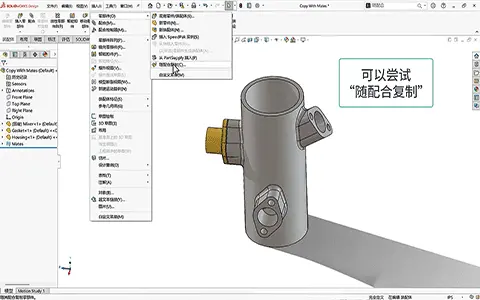

1. 启动功能：在顶部菜单栏选择“插入” > “零部件” > “随配合复制”。
2. 选择零件：在装配体设计树或图形区域中，选中需要复制的零部件。此时，左侧属性窗口会自动列出与该零件关联的全部配合关系。
3. 灵活设置参照： 参照改变时：对于需要保留但参照面/边线发生变化的配合，直接在图形区域为新实例点选新的配合参照对象。 参照不变时：只需勾选该配合下方的“重复”选项，系统便会自动沿用原始配合的参照对象。
4. 一气呵成：完成一个实例设置后单击确认，新零件便会带着完整的配合关系精准落位。此时属性窗口保持打开，可直接继续下一处位置的操作。

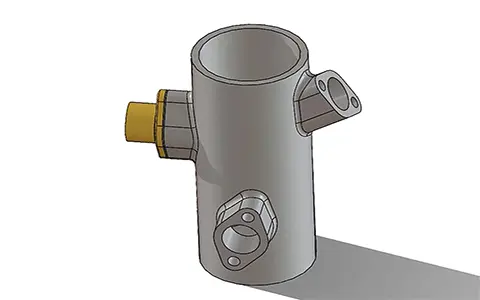

该图片可能AI生成

     动图


这种连贯式的操作模式，将原本割裂的“复制-配合-再复制”流程融为一体，使批量装配成为一件轻松流畅的事。

二、 科研与工程实战：应用场景分享

在实际的科研装备设计中，随配合复制的应用场景十分广泛。

典型案例：实验装备标准件的批量装配 假设研发一台大型测试台架，需要将数十个螺栓安装在不同位置的孔位上。每个螺栓都需要与孔形成“同轴心配合”，并与安装面形成“重合配合”。

• 传统做法：插入几十个螺栓，再逐个添加上百个配合关系，极易卡顿或选错面。
• 随配合复制：研发人员只需在第一个螺栓孔处完成一次完整配合，后续所有螺栓只需快速点击新的参照孔，系统自动完成同轴与重合配合。

这不仅降低了复杂装配体的操作门槛，更大幅节省了科研团队在三维建模阶段的时间成本，让工程师将宝贵精力集中于核心结构的创新设计上。

     动图


三、 版本避坑指南：高版本优势凸显

值得一提的是，随着软件的迭代，“随配合复制”功能在SOLIDWORKS 2024及后续版本（如即将到来的2025版） 中得到了进一步深化。

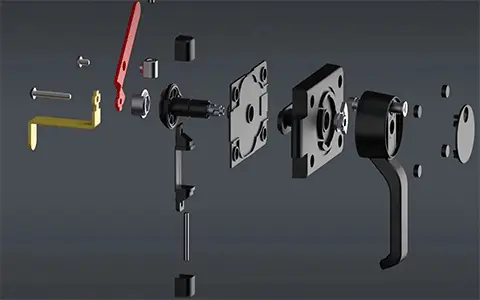

在早期版本中，该功能主要支持标准配合关系的复制；而在近年的高版本中，该功能已深度支持锁定配合、路径配合、线性耦合配合，以及齿轮、凸轮等高级机械配合的复制。

这项革新使随配合复制的适用范围，从普通结构件扩展到了精密传动机构、运动仿真组件等更为复杂的科研设计领域。因此，微辰三维建议科研院所尽量使用SOLIDWORKS 2024及以上版本，以获取最佳的装配体验。

     动图


四、 微辰三维赋能：共筑高效科研新生态

“随配合复制”是SOLIDWORKS装配设计中极具实用价值的利器，尤其适用于批量标准件装配、子装配体复用以及不规则分布零件的快速定位。深入掌握这一功能，将使科研团队的装配设计效率迈上新台阶。
