本次学习下草图几何关系的绘制，包括：重合、中点、平行、相等、共线、相切、对称，草图编辑功能包括：裁剪实体、转换实体引用、等距实体。同样伴随实战练习，一起熟悉了解下这些功能。
草图几何关系，其本质操作就是同时选择要形成几何关系的几个图形，然后选择所需的几何关系属性即可，因为不同几何关系的重复步骤较多，下面不一一演示了，主要看下整体操作步骤。

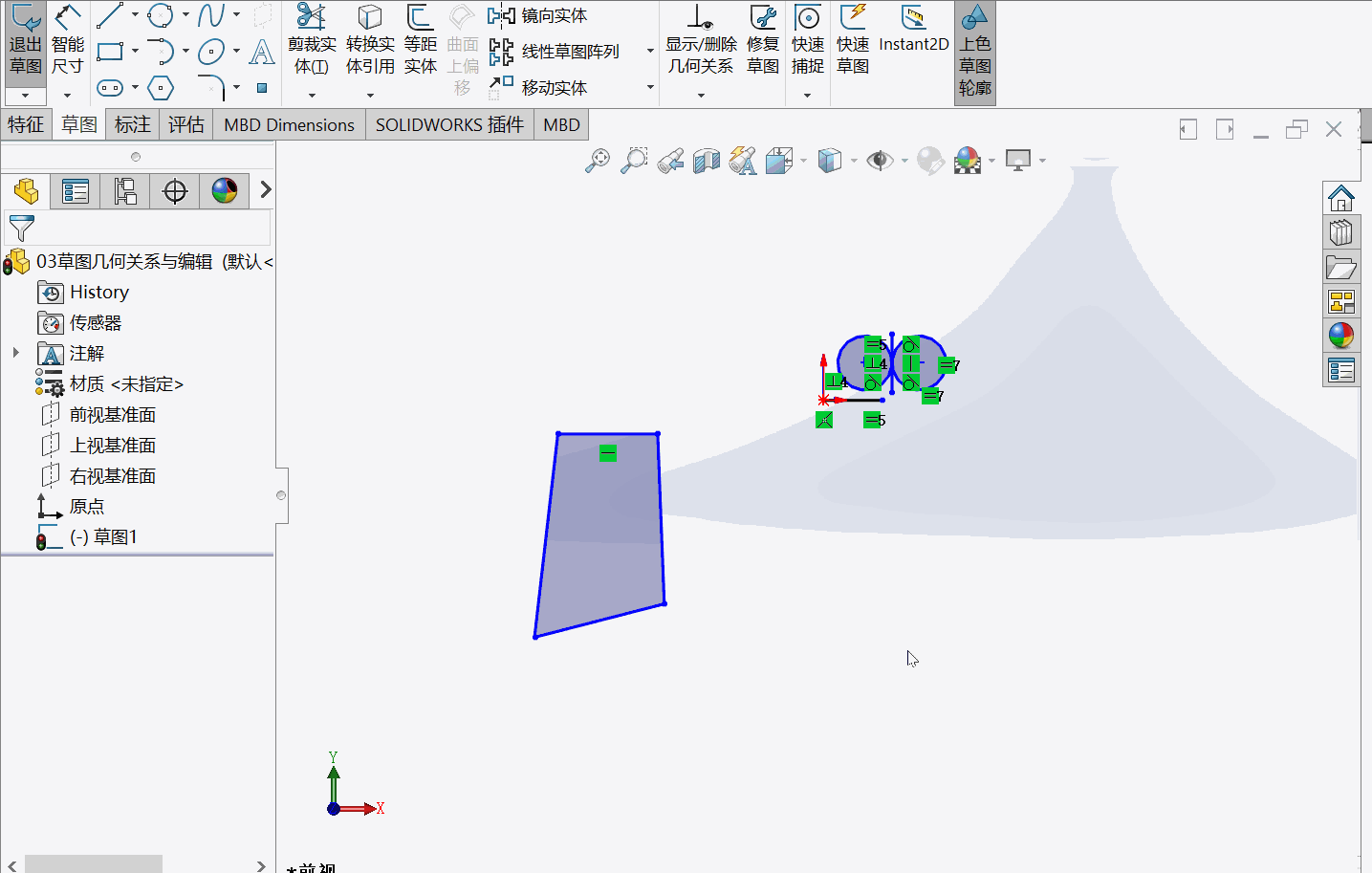

下面整体演示下上面提到的几何关系：

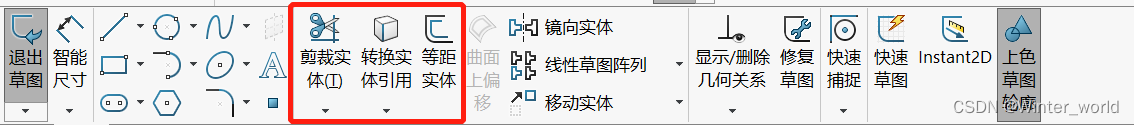

常用的草图编辑功能有三个：裁剪实体、转换实体引用、等距实体，功能按钮位置在工具栏中。

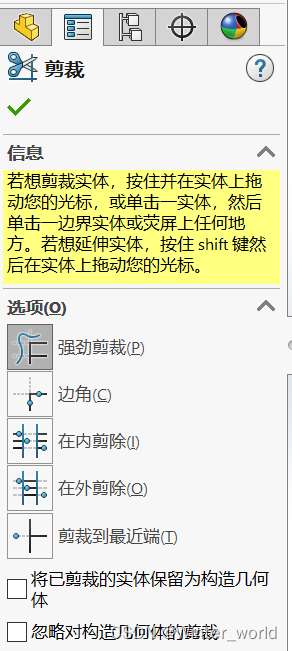

草图中画好的一段线段，若只需要一部分，另一部分需要删除掉，此时可以使用裁剪实体按钮处理。点击裁剪按钮，可见裁剪方法有五种，其中强劲裁剪和裁剪到最近端最为常用，二者都能实现中间的三个方法。

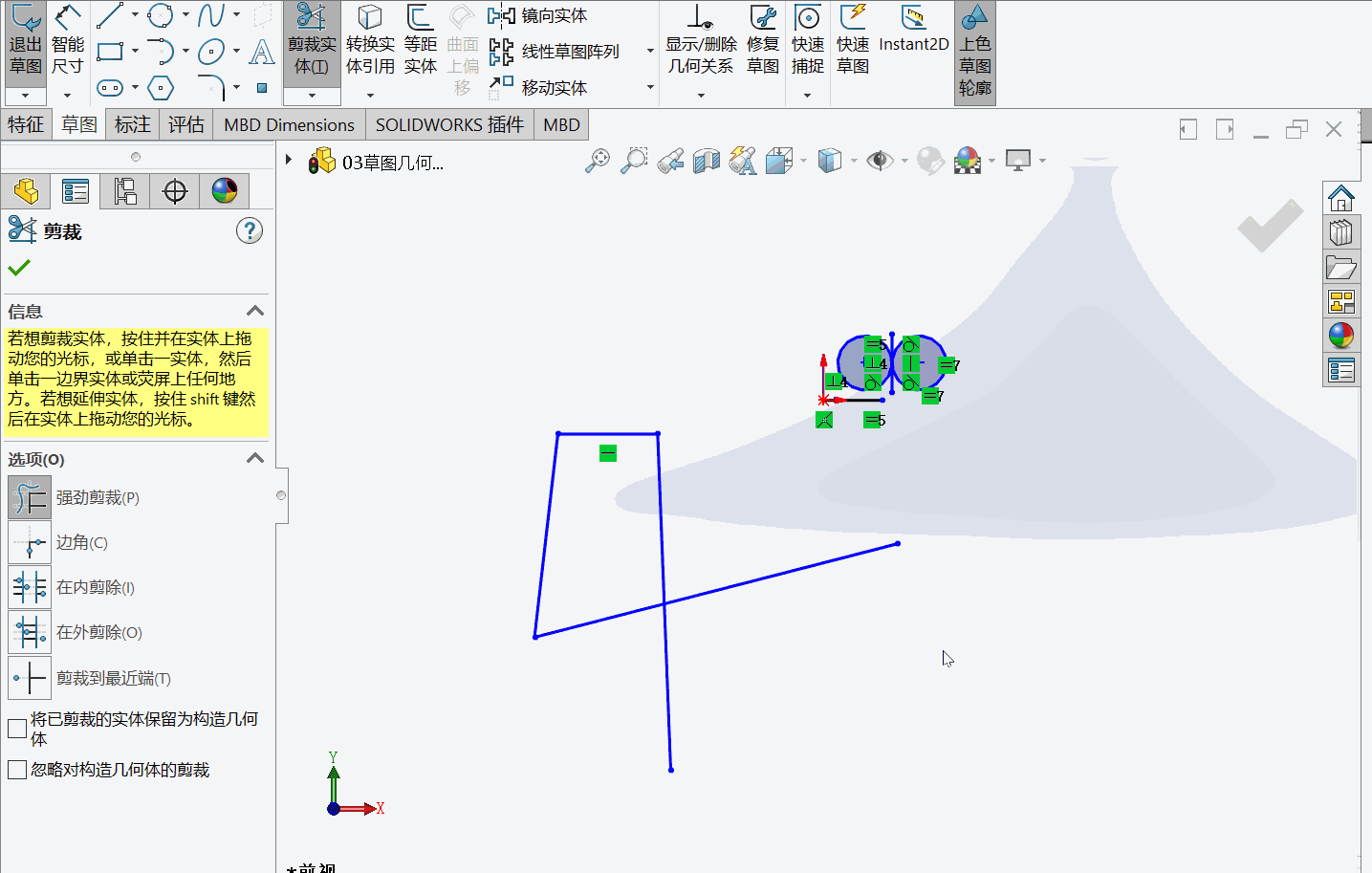

【强劲裁剪】：
【裁剪到最近端】：
转换实体引用，这个名称就不太容易理解，可以理解为转换草图引用，或转换轮廓引用，该功能可以将草图线或轮廓线 转换至当前草图，使其成为当前草图的线段。看起来可能还是很迷糊，下面实际举例操作，熟悉下转换实体引用到底有什么用。
【实现方法1】：原始拉伸凸台方法
【实现方法2】：转换实体引用方法
上面的方法显着有些麻烦了，为什么非要在需要拉伸的面上先画一个草图，然后在该草图基础上再拉伸呢？那么，看下转换实体引用方法，是否能更加便捷

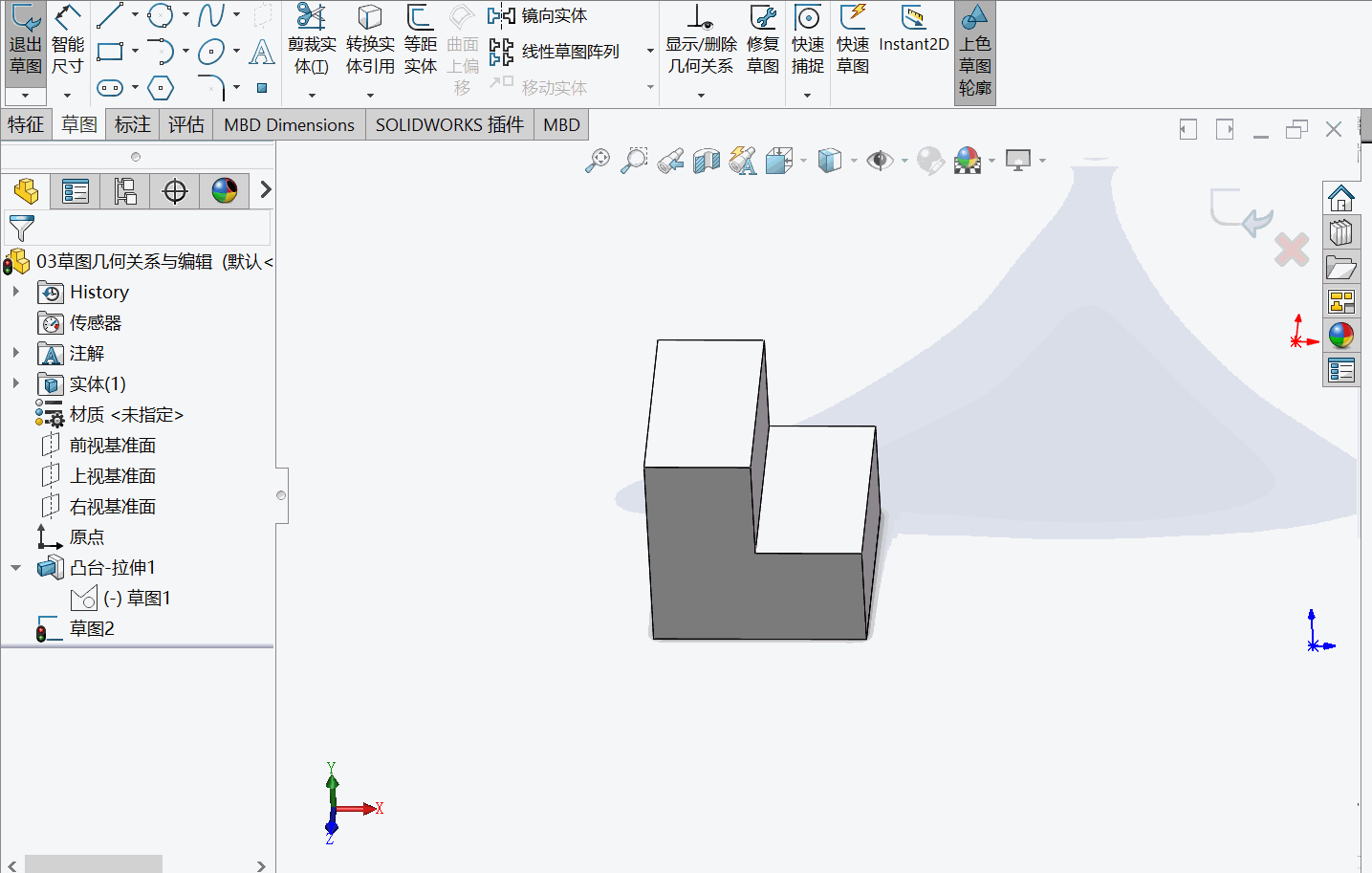

以上两种方法对比，我们对转换实体引用功能应该比较清晰了，有了它，我们不用把所需的所有边线都画出来，方便很多，也减少了操作错误的几率，比如还是上面的图形，我们要做一个T型，同样使用转换实体引用功能操作如下：
在Solidworks，不仅实体的边线可以等距，草图的元素也可以等距

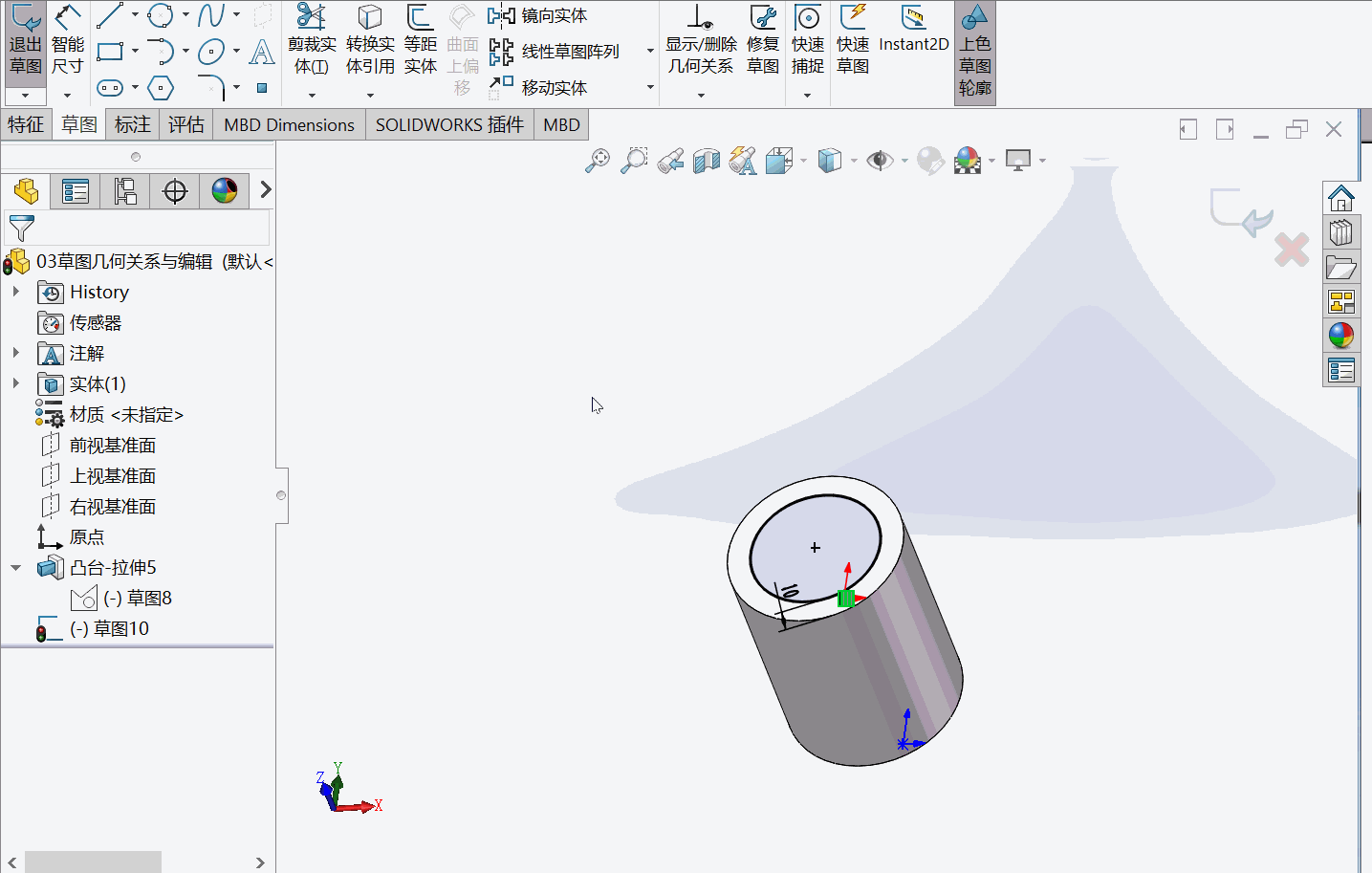

【圆柱体上平面使用等距实体功能】：
【草图中一条直线使用等距实体功能】：
本次博文主要学习了草图几何关系的绘制，以及草图的编辑功能，如裁剪实体、转换实体引用、等距实体，每个小功能都做了相应的练习演示。当然，这些都可以看做模块子功能，真正画一个草图设计时就需要用到这些功能了，下一节博文中会做一个实战练习，一起把草图绘制学习的这些功能串联起来。
