‌Solidworks三维产品设计：画图技巧与实例‌

Solidworks主要培训内容：草图、特征建模、高级特征、钣金 、焊件、产品渲染效果图、曲面及高级曲面设计、装配图、爆炸图、动画仿真、工程图等。

1

草图

1. 草图绘制——基础图元、样条曲线与文字

2. 草图编辑——等距、转换实体引用、剪裁、延伸、分断、阵列

3. 草图的精确控制——尺寸标注、几何约束

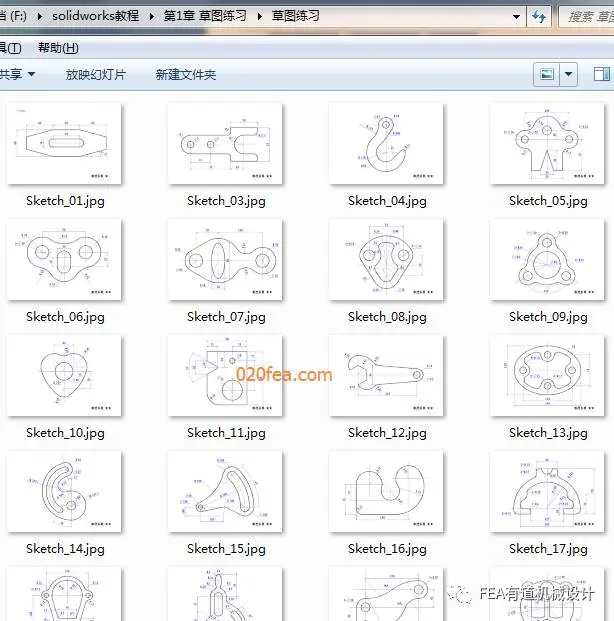

4. 草图绘制实例。

2

特征建模

1. 基础特征——拉伸、建模实例

2. 旋转、基准面、基准轴、拉伸切除、建模实例

3. 扫描——简单扫描与引导线扫描

4. 圆角、孔、筋，建模实例

5. 简单放样、异型孔向导、建模实例

6. 抽壳、移动面、动态修改特征、移动/旋转、镜向、缩放、拔模、包覆、阵列

7. 建模实例综合

3

高级特征 / 产品渲染效果图

1. 引导线放样、引导线扫描等

2. 弯曲、变形、特型等

3. 综合实例、产品渲染效果图等

4

曲面/高级曲面设计

1. 曲面拉伸、扫描、旋转、放样；等距曲面、延展曲面等

2. 曲线和曲面的相关概念、主要曲线造型方法——3D草图、投影曲线、组合曲线、分割线等

3. 平面、等距面、填充面、中面、剪裁曲面、删除面、曲面缝合、替换面等

4. 产品曲面类型、曲面造型、变形在曲面造型上的应用

5. 曲面控制

6. 曲面造型实例演示

5

装配图

1. 装配体基础——简单配合、装配体特征树、爆炸图

2. 零件操作——零件复制、镜像、替换、阵列、装配体特征

4. 动画与仿真——旋转动画、爆炸动画、模拟、动画模拟

5. 典型产品的装配、运动仿真、干涉检查和零件编辑

6

工程图

1．工程图基础、建立工程视图——模型视图、标准三视图、剖切图、投影视图等

2．尺寸标注、工程符号、工程图打印

3．工程图模板定制

4．工程图配置、零件序号与材料明细表等

7

钣金设计及焊件

1. 钣金特征

2. 基体法兰

3. 平板型式特征

4. 斜接法兰

5. 边线法兰

6. 钣金成型工具

7.钣金的展开和折叠

8. 焊件

9. 建模实例综合
