SOLIDWORKS Electrical三维布线：路径避让功能的实用技巧

在做三维布线过程中，是按照最短最优路径原则，而实际情况则往往要根据具体工况来布线，这时候就会导致，一条电线在走线过程中，因为要躲避干扰，动力和信号线要分开布置等原则限制下，无法走最短路径。那在SOLIDWORKS Electrical里如何实现这一操作呢？

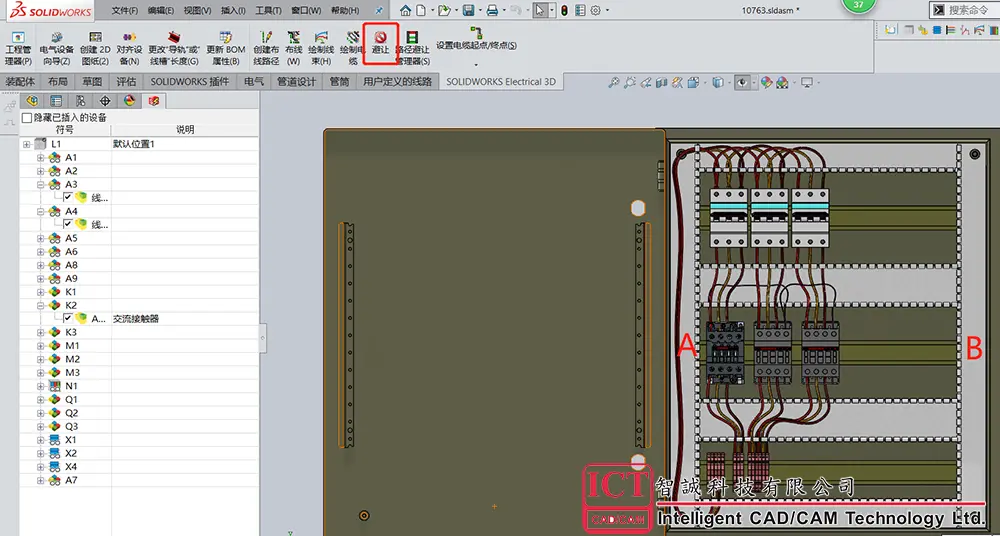

首先打开一个布好线的柜子，

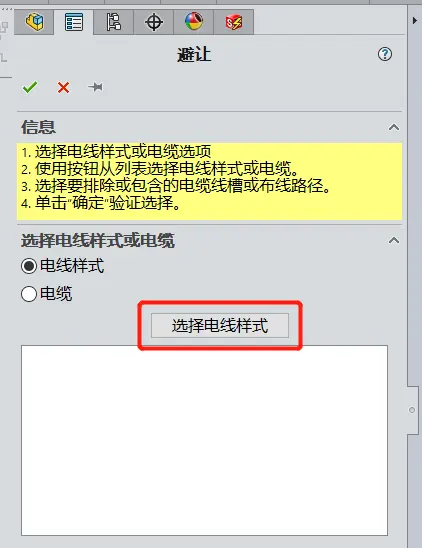

假设要把A线槽的电线都换去B线槽，只打开避让功能，

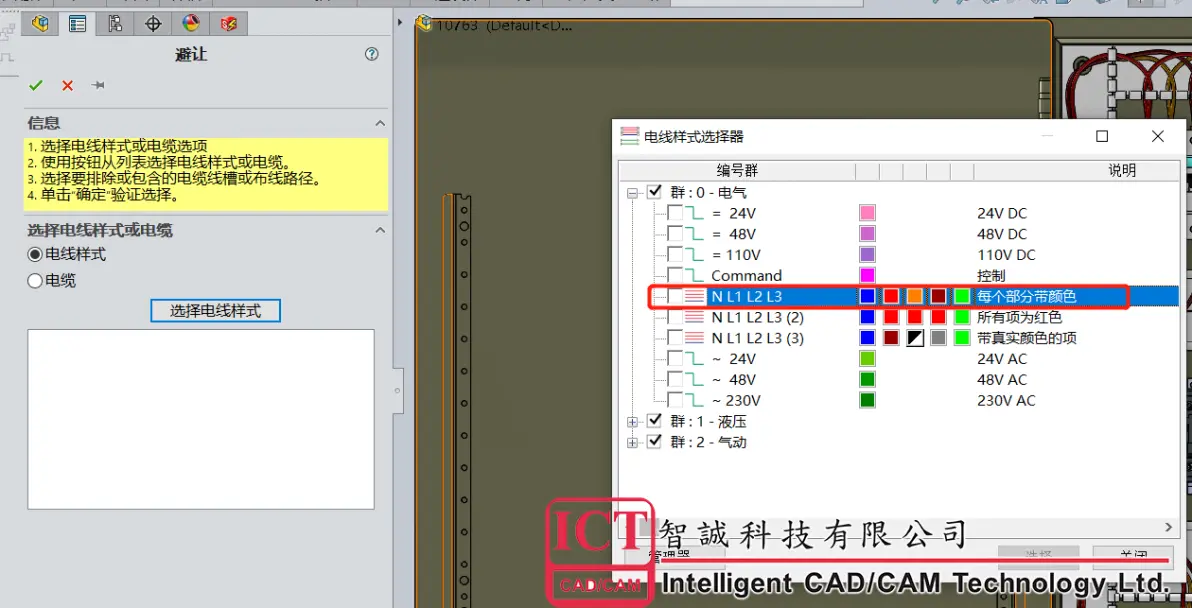

选择所需要避让的电线

选择要避让的线槽

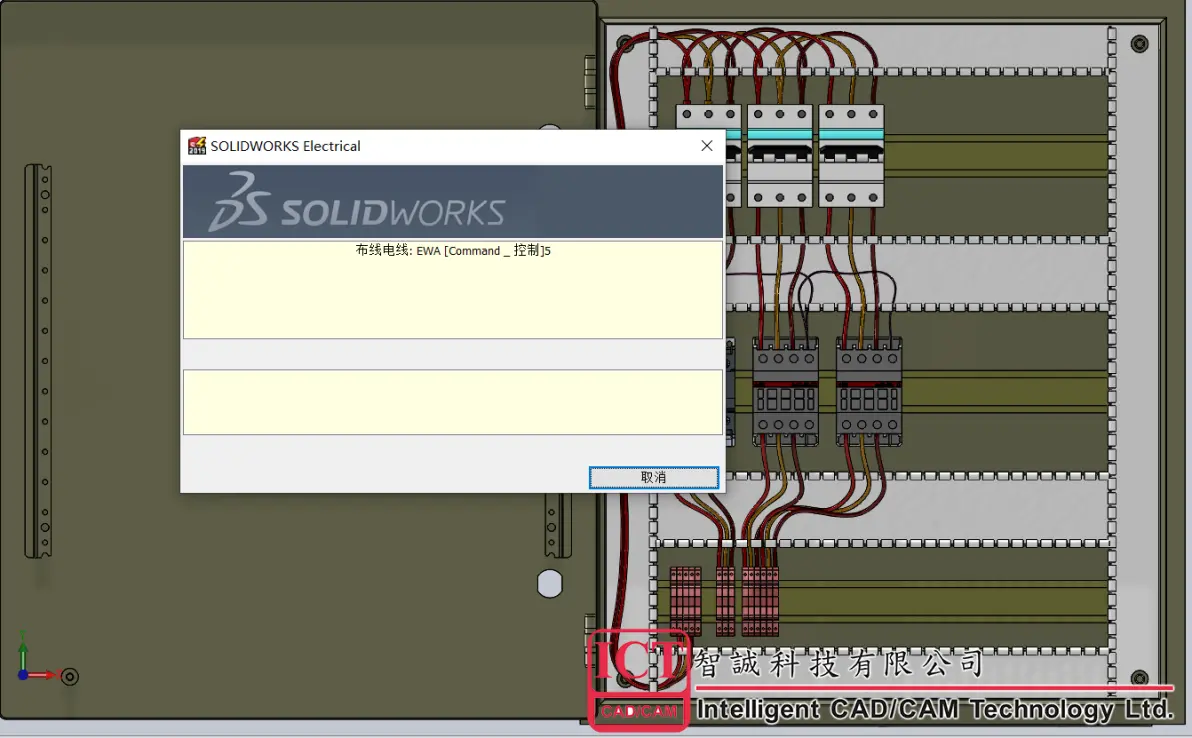

重新布线

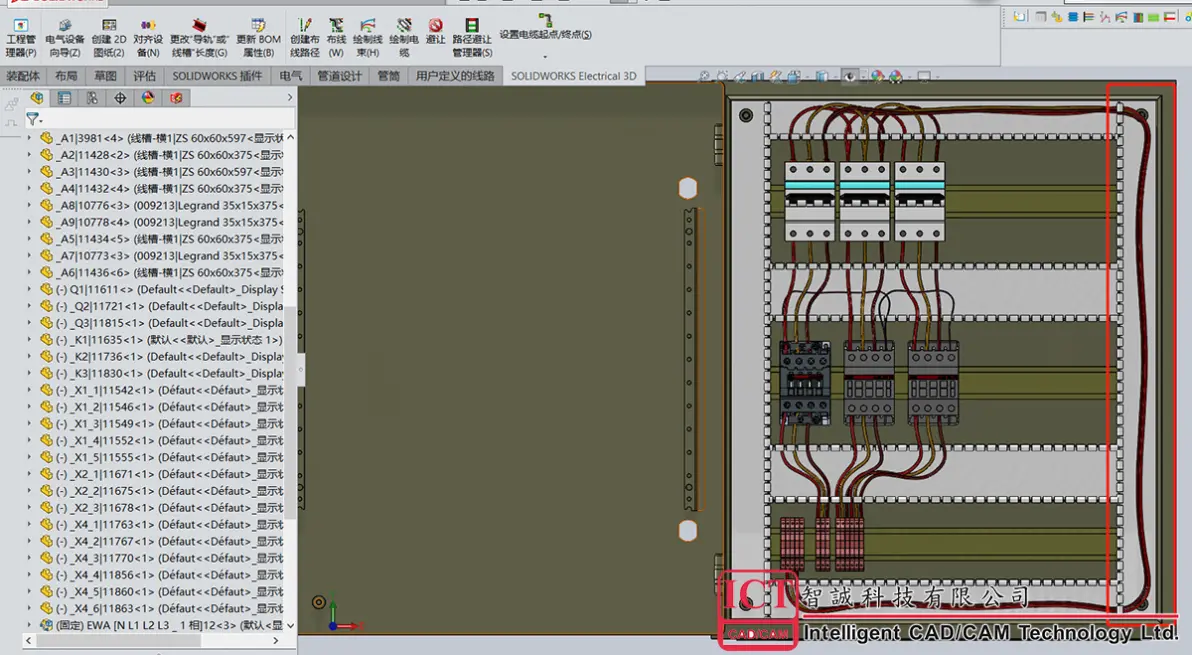

布线效果

  总结：避让管理在选中线槽时，实际是识别线槽中的布线路径，也就是说只需要添加布线路径，也可以在没有线槽的情况下，根据实际情况绘制了布线路径后，实现布线路径避让功能。
