SOLIDWORKS Electrical 2021新功能概览

SOLIDWORKS Electrical 电气设计

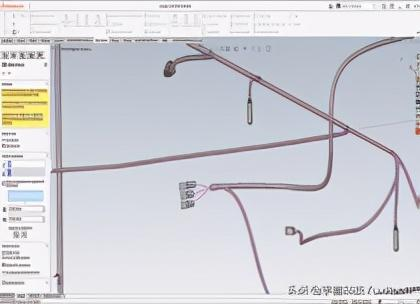

   SOLIDWORKS Electrical 2021新功能 - 可使用样条线、直线或其他草图实体在 3D 中进行线束布线


优势

现在,电线可以沿更广泛的自由形状 3D 路径布线

可使用样条线、直线或其他草图实体在 3D 中进行线束布线

• 在对线束布线时,可使用选择来选择样条线以获得更逼真的渲染效果

• 使用样条线、直线、圆弧或转换的曲线,为电气布线生成线路路径草图

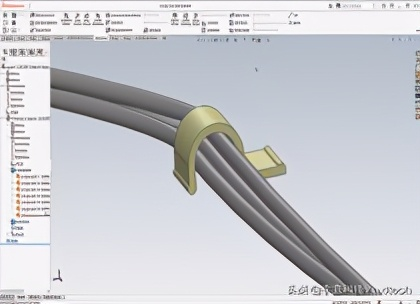

   SOLIDWORKS Electrical 2021新功能 - 增强了对穿过线夹的电线和电缆进行排列的功能


优势

可在需要更好的电线位置控制时提高生产率

增强了对穿过线夹的电线和电缆进行排列的功能

• 多根电线和电缆可穿过线夹,并按照不同需要进行排列和展示



   SOLIDWORKS Electrical 2021新功能 - 增强了对电气线束文档的平展控制


优势

通过更好地控制平展电气线束并提升其准确度,改进装配体文档

增强了对电气线束文档的平展控制

• 现在,线束板工程图可以同时包含平展区域以及带 3D 展示的区域

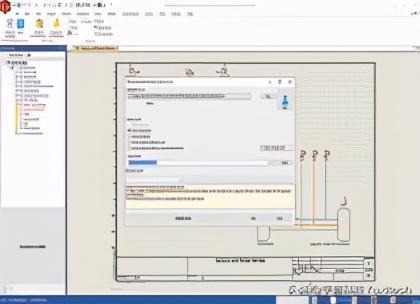

   SOLIDWORKS Electrical 2021新功能 - 新的存档环境功能


优势

可以更好地控制备份电气库和设计项目

新的存档环境功能

• 可以自动执行或排期执行电气项目的存档

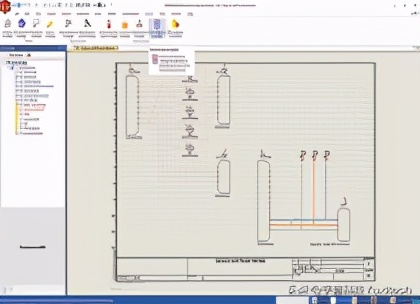

   SOLIDWORKS Electrical 2021新功能 - PDF 文件生成的增强功能


优势

更快地为电气设计项目创建文档

PDF 文件生成的增强功能

• 项目的 PDF 文件生成速度最高可提升 9 倍,具体取决于项目大小



   SOLIDWORKS Electrical 2021新功能 - 增强了对覆盖层以及电线和电缆库的管理


优势

通过更轻松的电气库更新来加快设计变更

增强了对覆盖层以及电线和电缆库的管理

• 电线、电缆和电气线束数据的工程单位可以使用Routing Library Manager (RLM) 进行更新



   SOLIDWORKS Electrical 2021新功能 - 新的终端类型管理器


优势

更精确地处理接线端子和 互连

新的终端类型管理器

• 可定义将哪些接线端子用于特定的接线板,以实现更好的控制并提升设计准确度

• 整个接线板可在电气原理图中直接记录并进行管理



   SOLIDWORKS Electrical 2021新功能 - 支持接头表、互连和附件库中的端接


优势

通过原理图和 3D 之间的更紧密连接来提高生产率

支持接头表、互连和附件库中的端接

• 可将端接信息从 SOLIDWORKS Electrical Schematic 带 入到 3D 中,以实现更完整的记录

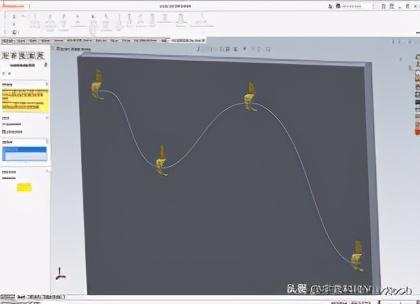

   SOLIDWORKS Electrical 2021新功能 - 用于无端接电线的增强功能


优势

利用附加设计工具,解决更多客户难题

用于无端接电线的增强功能

• 挠性接线等无端接的电线现在可在从原理图到 3D 的整个工作流程中使用

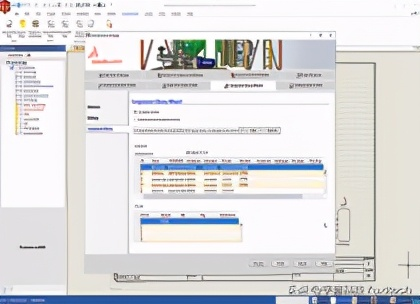

   SOLIDWORKS Electrical 2021新功能 - 增强了基于 Excel 的自动化


优势

充分利用通过Microsoft Excel 实现的电气设计自动化

增强了基于 Excel 的自动化

• 利 用 Microsoft ® Excel 实现电气设计自动化的 SOLIDWORKS Electrical 用户现在可以使用 Excel 插件来 简化流程
