SOLIDWORKS 2022 Simulation新增功能概览

伴随着2022年的到来,达索也推出了SOLIDWORKS的2022新版本，许多新功能的添加将让您的设计如虎添翼，大大提高工作效率，接下来让我们看看SOLIDWORKS2022的Simulation仿真模块有哪些令人期待的新功能吧！

1、虚拟连杆接头

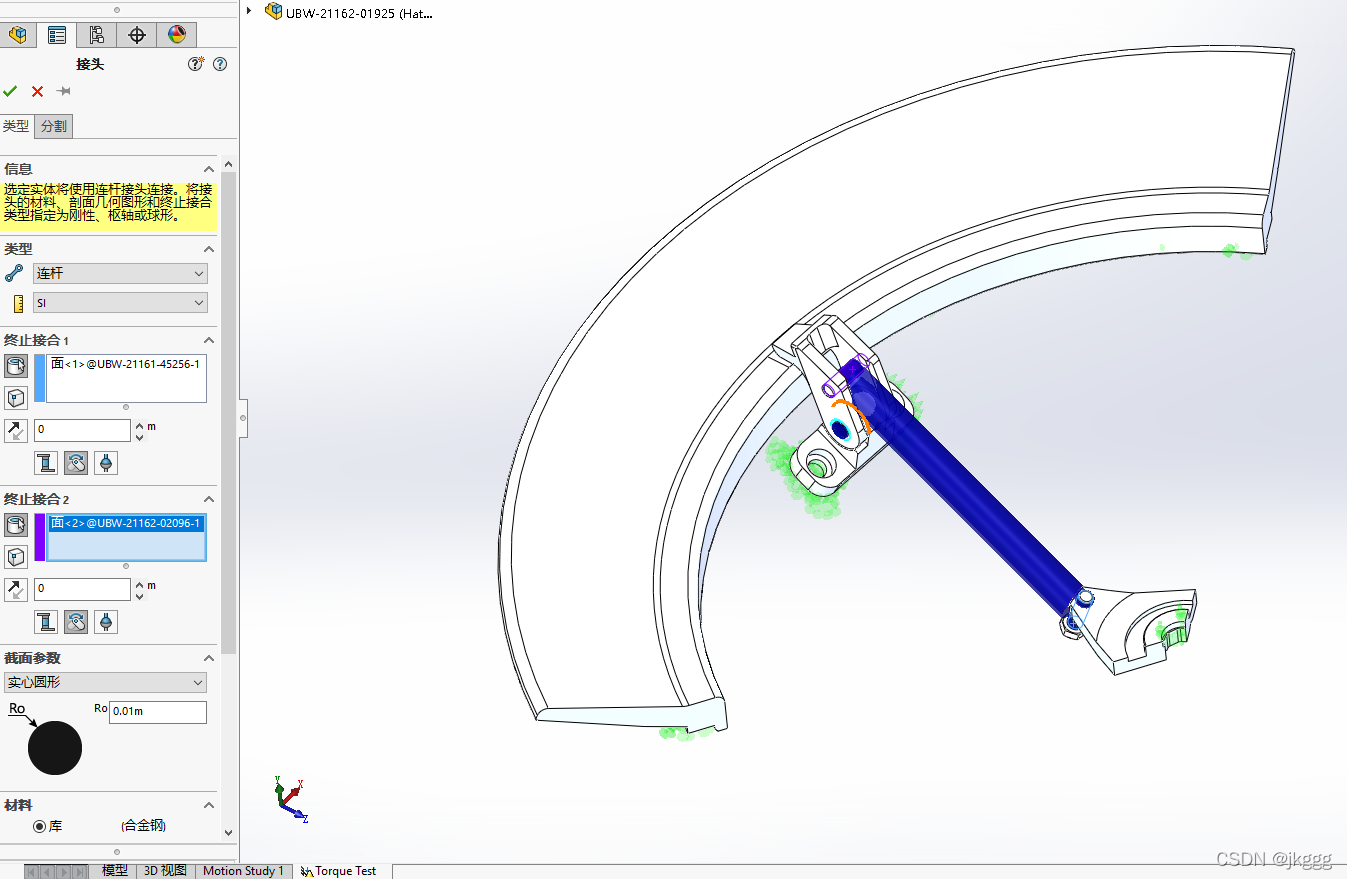

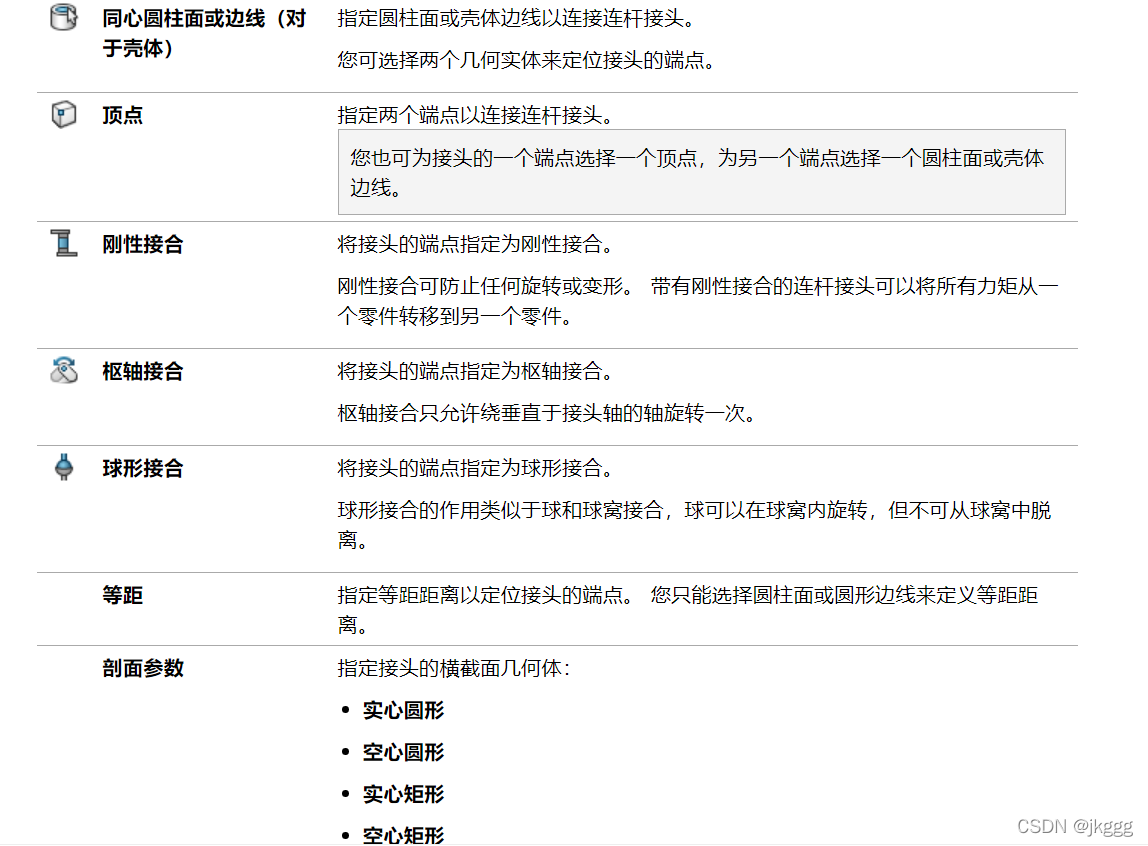

2022新版本中，我们在加载Simulation插件、创建新算例之后，可以在连结中选择连杆来创建虚拟连杆接头，通过选择圆柱面、圆形边线和顶点，轻松创建这款新的、虚拟的连杆接头，而无需修改几何图形，从而更快地完成设置和仿真操作。

2、基于混合曲率的网格设置

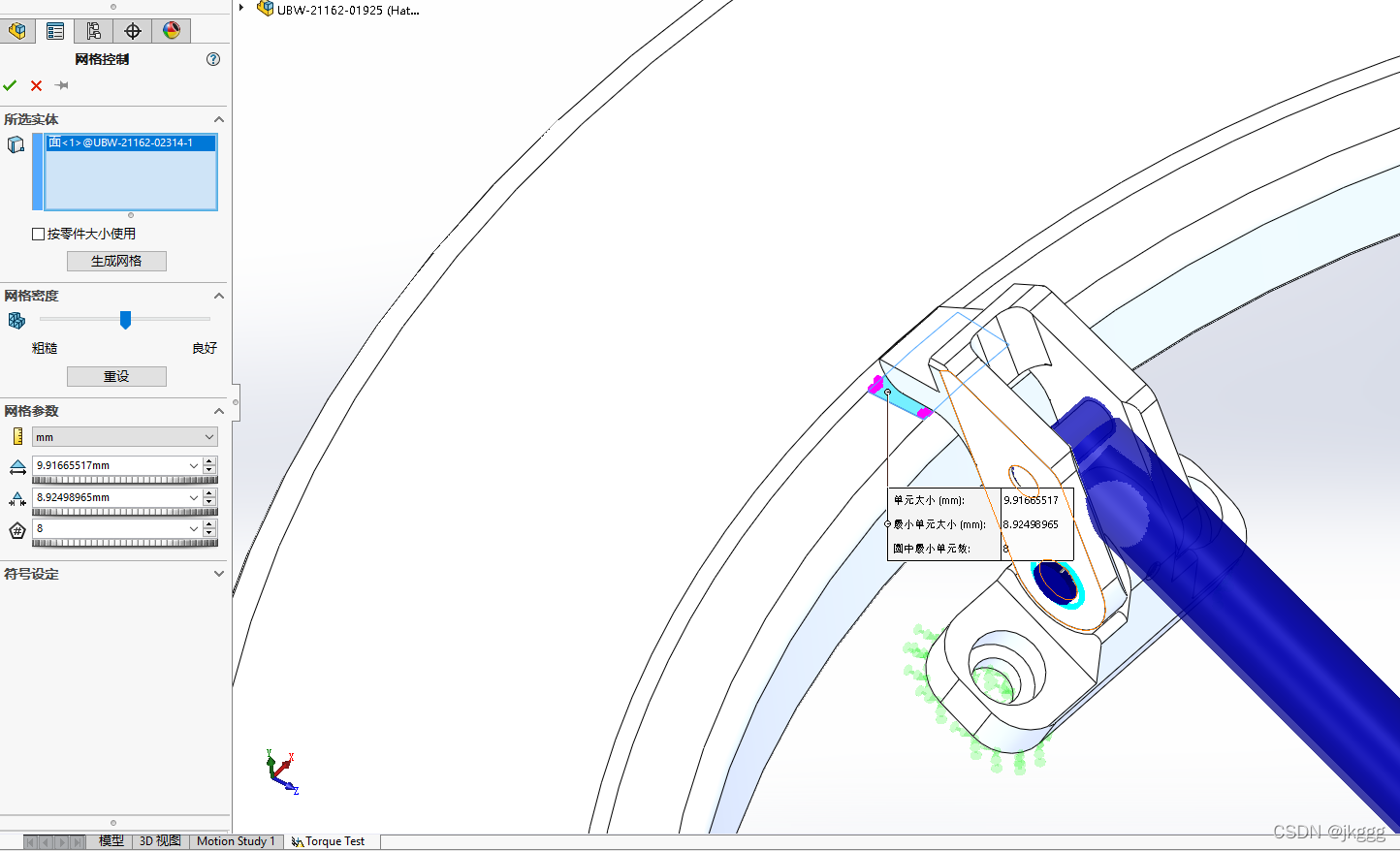

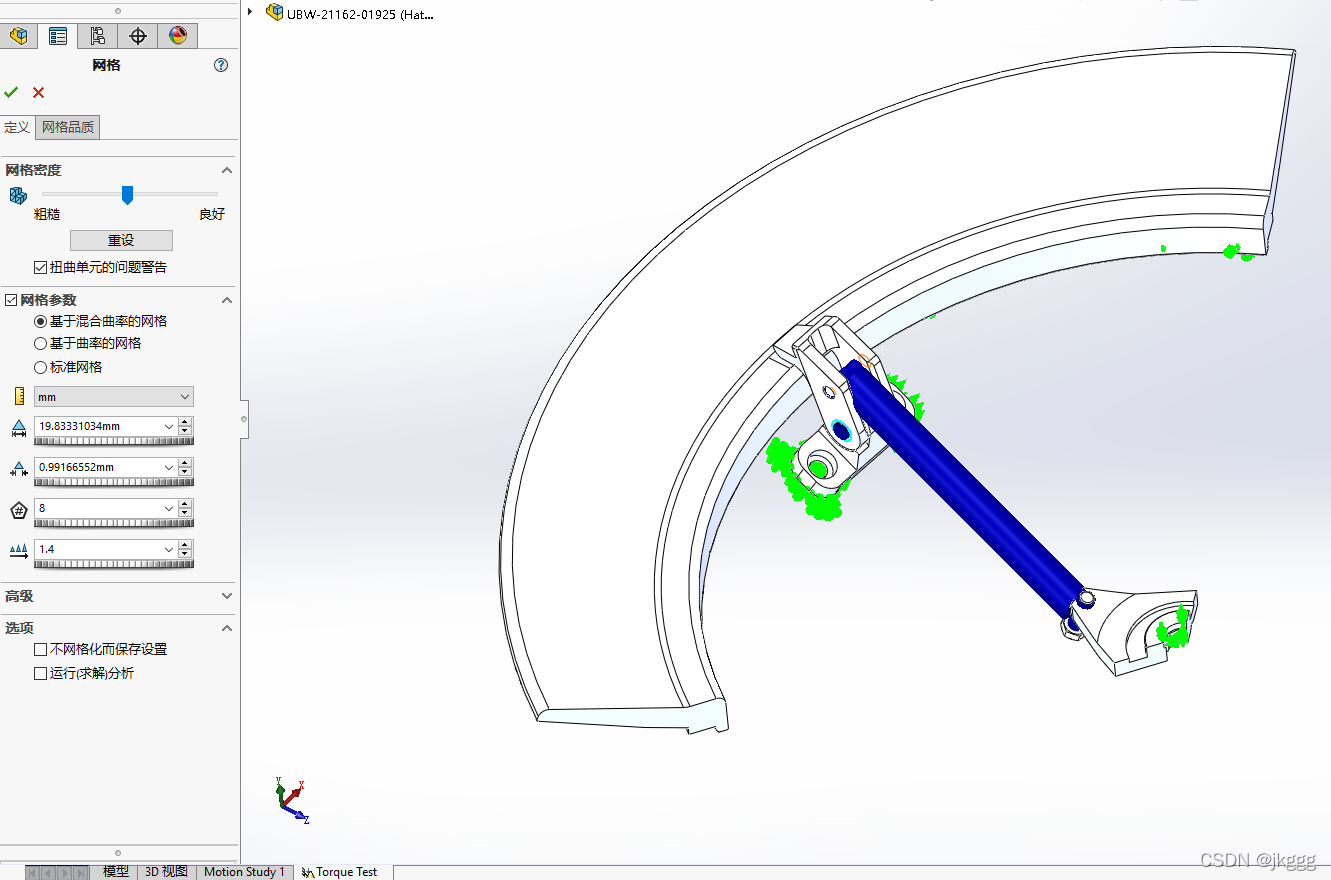

新版本中我们在创建网格时会默认使用基于混合曲率的网格，使用基于混合曲率的网格器，我们可以应用元素大小大于全局网格大小的网格控制，为可能对仿真不重要的实体创建更粗糙的网格，以减少分析时间。以前的版本中我们只能应用网格控制来细化所选实体和几何实体的网格。

3、网格摘要

新版本创建网格后，我们可以访问网格摘要，在仿真算例树中，右键单击网格，然后单击摘要，其中报告了各个实体和几何实体的大小分配。这让我们能够更直观、更清晰地了解网格效果。

4、接合和接触架构

我们可以看到接合和接触架构的几项增强功能，可提高仿真的整体性能和准确性。

a.移除接合和接触约束方程式中的重复自由度

b.减少接合和接触约束方程式

c.以距离单位测量接合和接触应变，而不是体积单位

d.改进了约束面积的计算

e.优化了与接合和接触惩罚刚度相关的无单位参数

f.消除了接触搜索代码内对小任务的不必要函数调用

因这些增强功能而实现的性能改进，在使用 FFEPlus 迭代解算器运行并有大量节点参与接合和接触交互的仿真中更加显著。

5、仿真解算器

新版本中我们开始使用FFEPlus迭代和英特尔Direct Sparse解算器，并且通过基于函数的处理将求解扩展到包含接头和其他特征的仿真算例。同时自动解算器选择也扩展到了非线性、频率和扭曲算例。

a.FFEPlus迭代和英特尔 Direct Sparse 解算器

由于基于文件的处理被基于函数的处理所取代，因此我们可以看到新版本优化了用于求解方程式系统的刚度数据传输。

包含以下内容的仿真性能得到了改进：

接头：弹簧、轴承、螺栓和刚性接头；

周期性对称、带刚性连接的远程载荷，以及充当加固器的横梁。

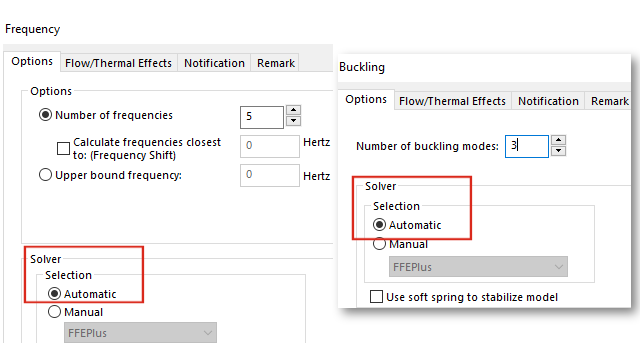

b.自动解算器选择

选择最佳方程式解算器的算法已得到改进，可以做到非线性、频率和扭曲算例的自动解算。 最佳方程式解算器（英特尔 Direct Sparse 或 FFEPlus迭代）的选择取决于方程式数量、载荷实例、网格类型、几何特征、接触和接头特征以及可用的系统内存。

对于频率算例，除了前面提到的参数外，算法还会考虑频率的数量。对于扭曲算例，它会考虑模式的数量。

c.用于线性动态算例的英特尔 Direct Sparse 解算器

新版本我们可以将英特尔 Direct Sparse 解算器用于线性动态算例，将选定基准激发用于频率和响应计算。如果在运行仿真时遇到求解器故障，SOLIDWORKS Simulation 会提示我们将记录求解器故障相关信息的文件发送给技术支持团队。开发团队可以根据 SIMSTACK-*.dmp 文件中的数据从导致求解器故障的模块中提取信息，而无需使用任何其他信息，现在无需共享机密模型数据即可对仿真求解器故障进行故障排除。

以上就是关于SOLIDWORKS2022Simulation新功能的介绍，符合你的期待吗？每次新功能的发布，都会大大提高我们的工作效率，并且让我们发现，设计就是如此简单。
