SOLIDWORKS2026新增功能Simulation二详解

该章节包括以下主题更新：

• 具有接头的算例性能改进

• 销钉接头力

• 为响应波谱分析应用远程质量支持

• 壳体定义

• 用户界面

具有接头的算例性能改进

展平BOM（仅限子级）视图仅显示汇总的子项目。以前，展平BOM视图显示汇总的父项目（例如 子装配体）和子项目（例如零件）。 展平BOM（仅限子级）类似于SOLIDWORKS PDM中的仅限零件BOM。

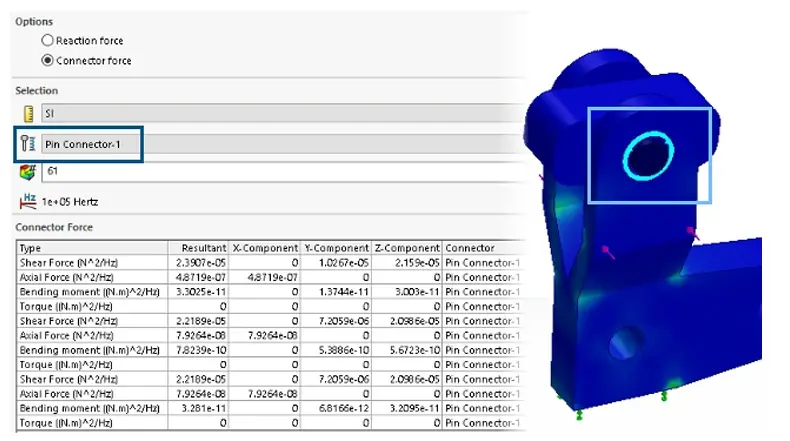

销钉接头力

您可以在线性动态随机振动算例中提取销钉接头力，包括剪切力、轴心力、弯矩和扭矩。

在合力PropertyManager 中的选项下，选择接头力以查看求解器计算的销钉接头力清单。您可以列 出销钉接头力相对于全局坐标系或局部坐标系的X、Y和Z分量以及合力。SOLIDWORKS Simulation 根据PSD（功率谱密度）值列出销钉力和力矩，该值表示整个频率域的力分布。

点击响应图表以生成频率域内的销钉力响应图表。

这样，您可以在无规则振动算例中评估作用在销钉接头上的力和力矩，从而更准确地反映载荷分布。

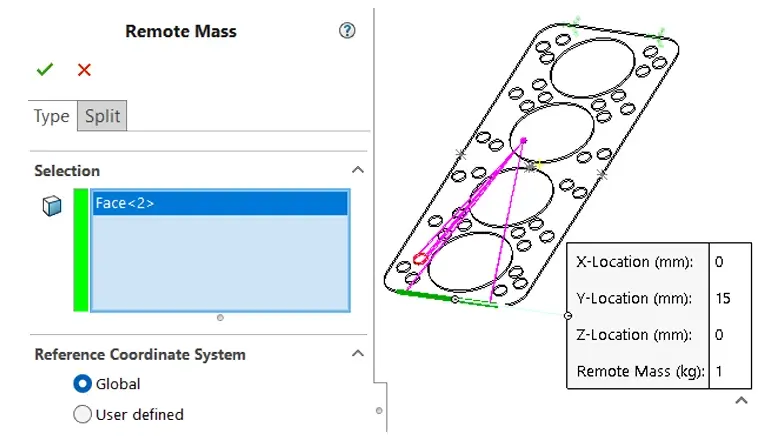

为响应波谱分析应用远程质量支持

响应波谱分析算例支持应用远程质量。 通过将零部件质量视为远程质量，可以将不属于网格化几何体的零部件质量的影响包括在模型的其余部分。

要将远程质量应用到要为其运行响应波谱分析的模型，请在仿真算例树中右键单击外部载荷， 然后选择远程质量。指定远程质量在零部件重心处的位置。远程质量在选定的面、边线或顶点处与模型的其余部分以刚性方式连接。

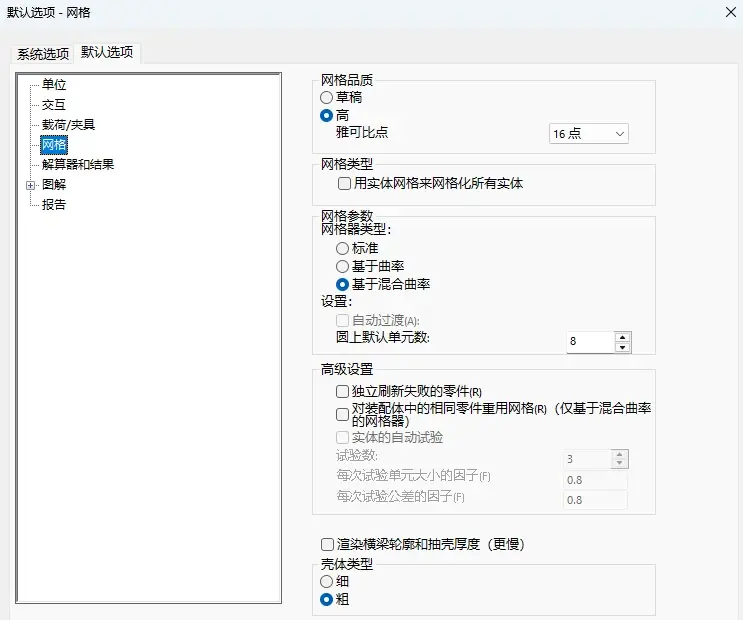

壳体定义

您可以为新算例全局分配壳体类型定义（厚或薄）。

 要修改壳体类型，请从顶部框栏的菜单中单击仿真>选项...>默认选项>网格。指定的壳体类型适 用于使用按所选面定义壳体命令从曲面实体、钣金实体和实体创建的新壳体定义。

用户界面

多项用户界面增强功能可改善用户体验。

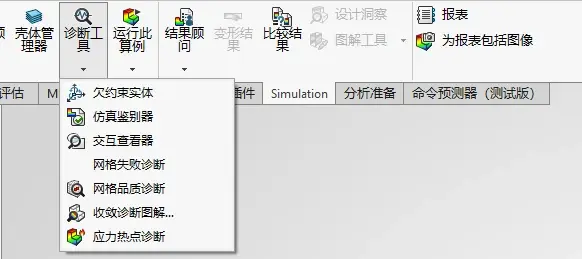

• 您可以从诊断工具下的 CommandManager 访问压力热点工具。

• 在报告选项对话框中，您可以在生成报告之前选择或清除所有报告分段，只需执行一项操作即可， 从而节省时间。

• 错误消息的措辞更清晰，更容易识别仿真算例中错误的根本原因。
