SOLIDWORKS2026新增功能配置输入输出详解

该章节包括以下主题更新：

• 配置表和显示状态表的可用性

• 将配置拆分成单个文件

• 导入期间保留面和边线标识符

配置表和显示状态表的可用性

提高了配置表和显示状态表的可用性。

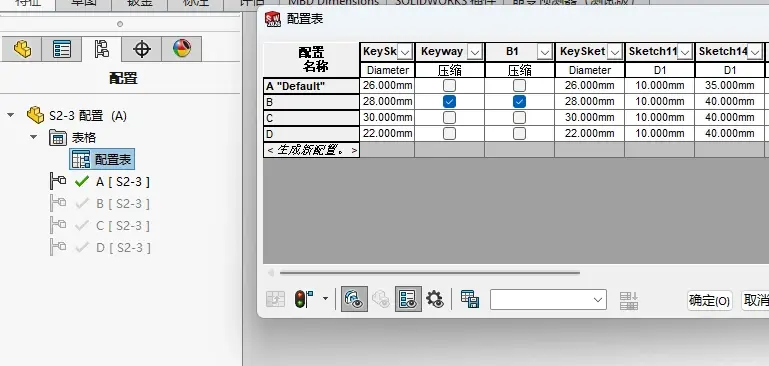

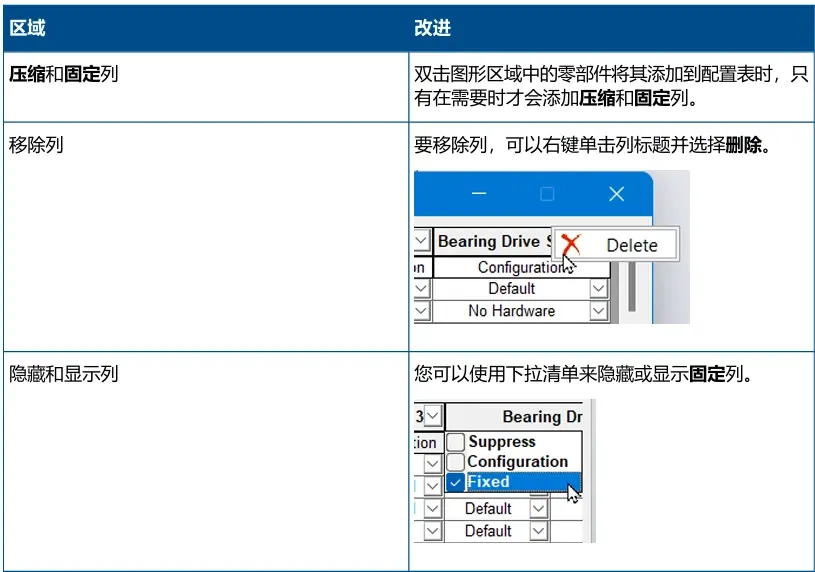

配置表改进

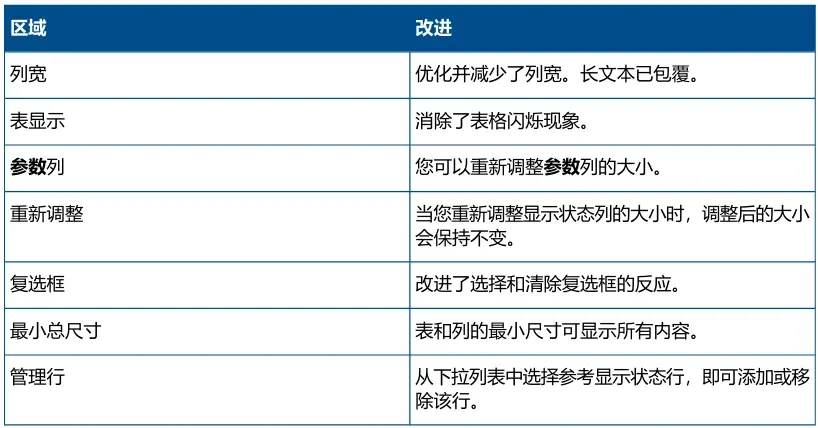

显示表改进

将配置拆分成单个文件

在具有多个配置的零件或装配体中，可以将所有配置拆分成单个零件或装配体文件，并保存这些单个文件。您可以在拆分后更新使用位置参考。

好处：该功能为您提供了一种处理模型配置的不同方法。

要将配置拆分成单个文件，请执行以下操作：

1. 打开具有多个配置的零件或装配体。

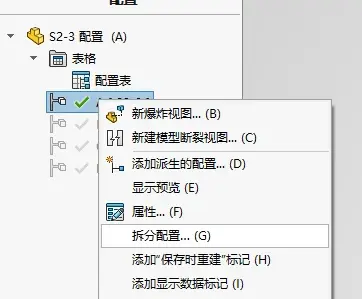

2. 在ConfigurationManager中，右键单击树顶部的文件名或树中的任意配置，然后单击拆分配置。

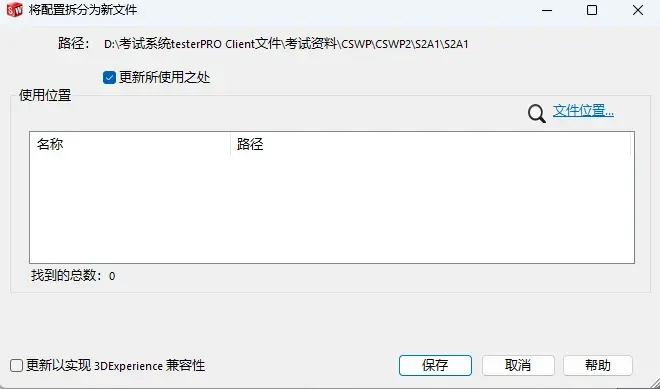

此时将打开将配置拆分为新文件对话框。

3. 您可以指定这些选项：

• 更新所使用之处。将装配体或工程图中原始零件的所有参考更新为开放和内存外文件中新创建的单个物理产品文件。如果清除该选项，使用位置表将不可用。

• 使用位置。显示正在配置的零件或装配体的所有开放内存装配体或工程图。如果您选中一个复选框，软件将使用新的分割零件更新所选装配体和工程图的参考。

• 文件位置。打开文件位置对话框。拆分配置时，可以更新开放和内存外装配体和工程图文件的 使用位置参考。

• 更新以实现3DEXPERIENCE兼容。创建单个物理产品文件。

4. 单击保存。 所有配置都被分割成单独的文件，与原始文件位于相同位置。文件名为 . .SLDPRT或SLDASM。例如，对于名为BasePart.SLDPRT 的零件，如果其拆分配置名为LongHandle，则拆分配置名称为 BasePart.LongHandle.SLDPRT。

导入期间保留面和边线标识符

在将某些源CAD文件导入SOLIDWORKS®时，SOLIDWORKS会尽力在当前整个发布周期内使面和边线标识符保持稳定。

好处：稳定的标识符可确保在更新的版本中重新导入源CAD文件时，之前版本的SOLIDWORKS特征仍然有效。

这些信息适用于以下可以导入到SOLIDWORKS的源CAD文件格式：

• Autodesk® Inventor®

• CATIA® V5

• PTC Creo®

• SLDXML

• Solid Edge®

• Unigraphics®/NX™
