SOLIDWORKS2026新增功能Simulation一详解

该章节包括以下主题更新：

• 横梁上施加的力

• 扭曲算例

• 电缆接头

• 角度变形显示

• 壳体边线的分布式远程载荷

• 许可更新

SOLIDWORKS® Simulation Standard、SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium 作为单独购买的产品提供，您可将其与SOLIDWORKSStandard、SOLIDWORKS Professional、SOLIDWORKS Premium 和 SOLIDWORKS Ultimate 一起使用。

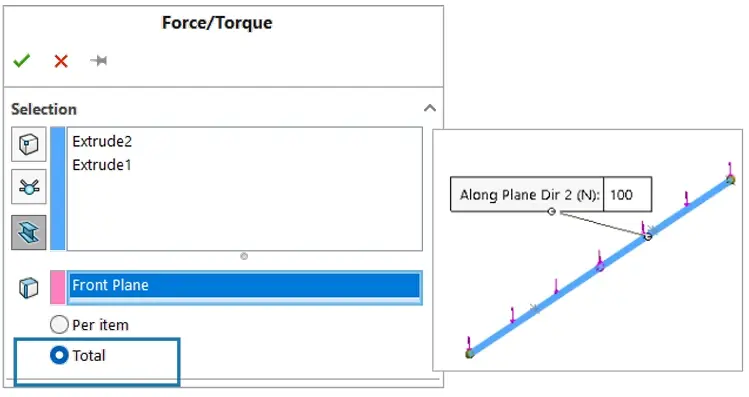

横梁上施加的力

在对横梁实体施力时，您可以有更大的灵活性。

在早期版本中，只能使用默认选项每个项目对横梁实体施加力载荷。在此版本中，您可以在力/扭矩 PropertyManager 中选择总计选项，以在多个横梁实体之间分配与横梁长度成比例的力载荷。

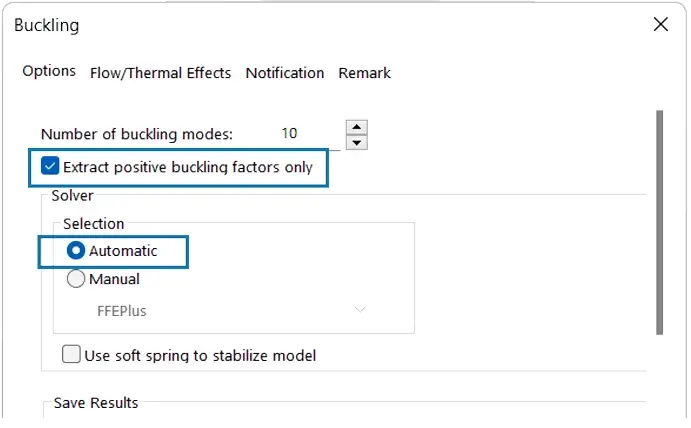

扭曲算例

对于用于运行扭曲算例的模型，您可以仅提取正扭曲因子和模式。

仅提取正扭曲因子选项可在扭曲算例属性对话框中访问。如果选择仅提取正扭曲系数和模式，求解器 就会切换到自动选项。SOLIDWORKS Simulation 不会报告解算器可以为扭曲仿真计算出的任何负扭 曲因子及其相关模式。

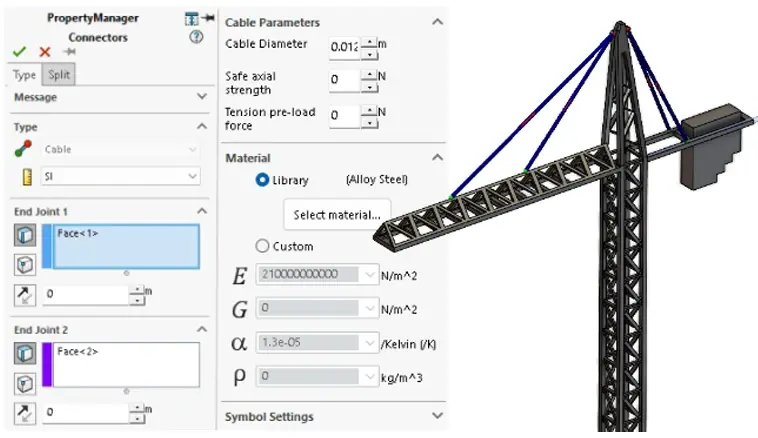

电缆接头

您可以指定面（实体）、圆形边线（壳体）或顶点（实体或壳体）之间的拉伸电缆，也可以指定顶点到面、顶点到圆形边线或圆形边线到面的组合电缆。

您可以使用电缆接头对电缆元件进行精确建模，这些元件常用于斜拉桥、起重机和其他承重结构元件。

要为电缆建模，必须指定电缆的直径和材料。您还可以指定安全轴向强度，这在后处理过程中非常有 用，可用于确定拉伸电缆能否承受所施加的轴向载荷。

要定义电缆接头，请在仿真算例树中右键单击连接，然后单击电缆。 要在运行仿真后列出作用在电缆接头上的轴向力，请右键单击结果然后单击列出接头力。

线性静态算例支持电缆接头，SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium 也支持该接头。

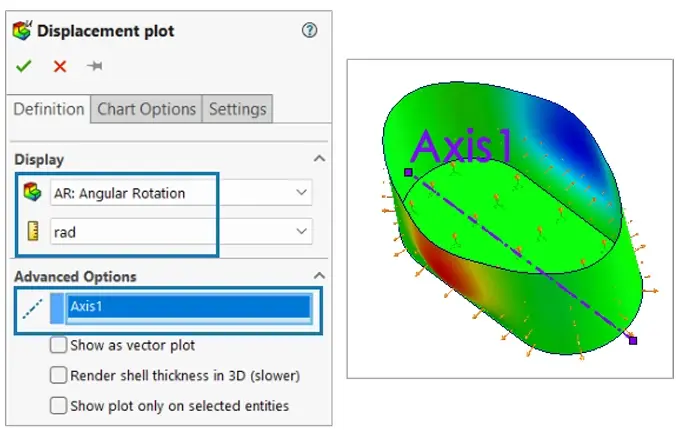

角度变形显示

您可以以度或弧度为单位绘制相对于给定轴的角度变形结果。

在位移图解PropertyManager 中，选择 AR：角度旋转（位于显示下）和高级选项下的轴。 这可用于静态算例和非线性静态算例。只有使用所有实体、壳体或横梁网格的算例才支持显示角度旋转。不支持混合网格算例。不支持为非线性算例创建角度旋转的时间历史图解。

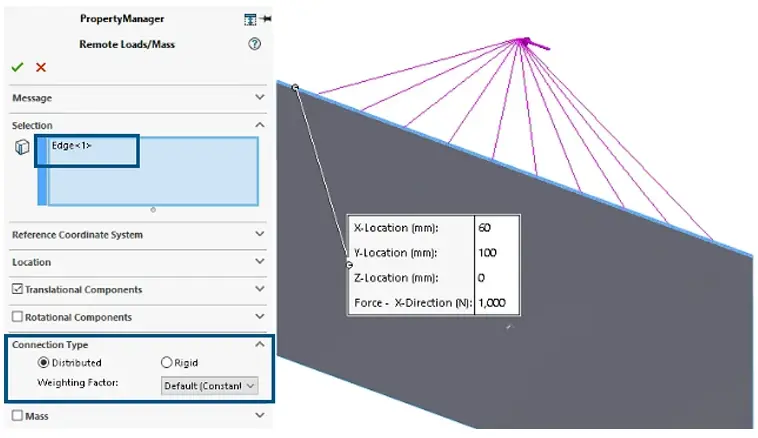

壳体边线的分布式远程载荷

远程载荷和远程质量的分布式耦合公式现在支持壳体边线。

当选择壳体边线作为支持面时，远程载荷或质量会分布到边线的耦合节点上。以前，分布式耦合公式只适用于面。 这可用于线性静态算例，以及相关的疲劳、设计和压力容器设计算例。

许可更新

以前仅可用于SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium 许可证的功能现在可用于SOLIDWORKS Simulation Standard 许可证。

• 自动检测欠约束实体。从系统选项-常规对话框访问的自动检测欠约束实体选项可用于所有 SOLIDWORKS Simulation 许可证。 当您选择自动检测欠约束实体时，求解器会检测在仿真过程中未充分约束的实体，如果模型不稳 定，这些实体可能展现平移或旋转刚性实体模式。刚性实体的自动检测可用于线性静态算例。

• 高级接合和接触算法。求解器改进了内存估计、分配和管理，可以完成以前因内存不足而失败的大 型曲面到曲面接合和接触交互集。

• 基于函数的通信。将数据传递给方程求解器FFEPlus和LargeProblem Direct Sparse 对于所 有许可证都更有效。基于函数的内存使用数据通信取代了基于文件的通信。
