SolidWorks有限元分析全流程技巧与常见误区规避

在科研与工程领域，有限元分析（FEA）是实现“虚拟验证”的核心工具——通过数值模拟替代部分物理实验，可大幅降低研发成本、加速技术突破。SolidWorks作为CAD与仿真集成的主流工具，因操作便捷、与设计流程无缝衔接，成为科研人员与工程师的常用选择。但多数入门者常因步骤不清晰、细节处理不当导致结果偏差，甚至误导决策。本文结合工程实践经验，梳理SolidWorks有限元分析的全流程技巧，并解答常见疑问，帮助用户建立标准化分析思维。

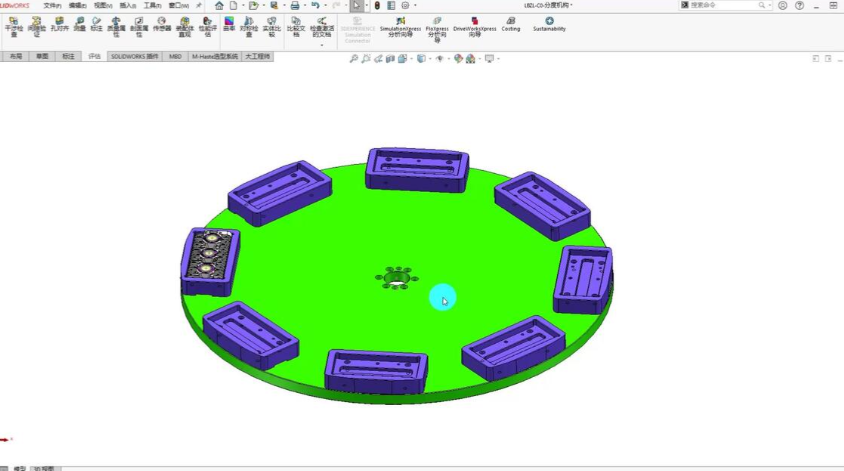

一、SolidWorks有限元分析核心流程与关键技巧

有限元分析的本质是“将复杂问题拆解为可计算的单元”，需遵循“需求定义→模型预处理→网格划分→载荷约束→求解→结果验证”的逻辑链。以下是各环节的关键技巧：

1. 第一步：明确分析目标，避免“为仿真而仿真”

核心动作：在启动仿真前，需回答三个问题——

- 要解决什么问题？（如“汽车摆臂的最大应力是否超过材料屈服强度”“手机壳的热传导效率能否满足散热要求”）

- 边界条件是什么？（如固定约束位置、载荷类型（集中力/分布力）、环境温度）

- 精度要求有多高？（如是否需要考虑非线性（材料塑性、接触摩擦）、是否需要耦合多物理场）

技巧：用“问题树”工具拆解需求——例如分析“新能源电池包的热管理”，需进一步明确：是电芯发热导致的温度分布？还是冷却系统的流体流动效率？避免因需求模糊导致的“无效仿真”。

2. 第二步：几何模型预处理，简化是关键

SolidWorks的CAD模型常包含大量非关键特征（如装饰性倒角、螺纹、小凸台），这些特征会大幅增加网格数量，降低计算效率。预处理的核心是“保留与分析目标相关的特征，删除无关细节”。

技巧：

- 用“压缩特征”工具隐藏非关键部分（如手机壳的logo凹槽）；

- 用“删除面”工具去除微小圆角（若分析的是结构强度，直径<1mm的圆角对结果影响可忽略）；

- 修复几何缺陷：通过“检查几何”工具排查缝隙、重叠面，确保模型“水密性”（否则网格划分会失败）。

3. 第三步：网格划分，平衡精度与效率

网格是有限元分析的“基石”，密度过密会导致计算时间翻倍，过疏则结果失真。需遵循“关键区域加密，非关键区域稀疏”的原则。

技巧：

- 网格类型选择：四面体网格适合复杂曲面（如汽车覆盖件），六面体网格适合规则结构（如长方体梁）；

- 局部网格控制：对“应力集中区”（如孔边、焊缝）用“网格控制”工具设置更小的单元尺寸（如从10mm加密到2mm）；

- 网格质量检查：通过“网格统计”查看“歪斜率”（≤0.5为合格）、“雅可比行列式”（≥0.3为合格），避免畸形网格影响结果。

4. 第四步：载荷与约束，还原真实工况

载荷与约束的设置错误是“仿真结果不准”的主要原因之一。需严格模拟实际使用场景——例如，汽车摆臂的固定约束应设在与车架连接的螺栓孔处，而非整个底面；手机壳的载荷应模拟用户握持时的压力（分布力），而非集中力。

技巧：

- 用“参考几何体”（基准面、基准轴）准确定位载荷位置（如集中力施加在孔的中心）；

- 对于“接触问题”（如螺栓与孔的配合），选择“绑定接触”（无相对位移）或“摩擦接触”（有相对滑动），避免简化为固定约束；

- 分步施加载荷：对复杂工况（如“先受静载荷，再受冲击载荷”），分步骤设置，更贴近实际。

5. 第五步：求解与后处理，从“数据”到“洞见”

求解器的选择需匹配分析类型：

- 静力学分析：用“Static” solver；

- 动力学分析（如振动）：用“Frequency”或“Dynamic” solver；

- 热分析：用“Thermal” solver。

后处理技巧：

- 生成“云图”（如应力云图、温度云图），快速定位极值区域（如红色区域为高应力区）；

- 用“路径分析”查看关键路径的参数变化（如从孔边到摆臂末端的应力分布）；

- 输出“变形动画”，直观展示结构的变形过程（如汽车底盘的弯曲变形）。

二、SolidWorks有限元分析常见Q&A

Q1：几何模型简化的“度”如何把握？

A：遵循“三保留三删除”原则——

- 保留：受力部位的圆角、焊缝、关键连接特征；

- 删除：装饰性倒角、非关键螺纹、重复小凸台；

- 修复：缝隙、重叠面、非水密特征。

例如，分析汽车传动轴的扭转强度时，可删除表面的防锈涂层特征，但需保留花键连接的齿形。

Q2：网格密度如何验证是否合适？

A：通过“网格独立性验证”——

1. 先划分粗网格（如单元尺寸20mm），计算结果；

2. 逐步加密网格（10mm→5mm→2mm），重复计算；

3. 当相邻两次结果的差异小于5%时，此时的网格密度即为“合适”。

例如，分析简支梁的弯曲应力时，粗网格结果为150MPa，加密到5mm时结果为155MPa，差异3.3%，满足要求。

Q3：多物理场耦合（如结构-热）需要注意什么？

A：1. 模型一致性：几何模型、网格划分需同时适用于两个物理场；

2. 耦合变量关联：如热应变由温度变化引起，需将温度场的结果作为载荷施加到结构分析中；

3. 分步求解：先计算温度场，再进行结构分析，避免“一次性耦合”导致的结果偏差。

Q4：如何判断仿真结果是否可靠？

A：用“三重验证法”——

1. 理论验证：对简单问题（如简支梁），用材料力学公式计算理论值，对比仿真结果；

2. 实验验证：若有物理实验数据（如拉力测试的应力值），直接核对；

3. 交叉验证：用其他软件（如ANSYS）重复分析，对比结果差异（若差异较小，则结果可靠）。

Q5：SolidWorks适合复杂非线性分析吗？

A：SolidWorks Simulation的非线性分析（如材料塑性、大变形）功能相对基础，适合常规非线性问题（如塑料零件的弯曲变形）；若需处理极端非线性（如金属的塑性屈服、爆炸冲击），建议结合专业软件（如ANSYS）或寻求第三方服务支持。

三、专业有限元服务的价值：从“工具技巧”到“工程落地”

SolidWorks的便捷性适合“快速验证”，但对于复杂工程问题（如航空航天结构的疲劳寿命、新能源电池的热-电耦合），需更深厚的工程经验与标准化流程支撑。例如：

- 某车企的“汽车底盘轻量化设计”项目，需同时考虑结构强度、疲劳寿命与轻量化目标，需结合拓扑优化与多工况仿真；

- 某科研院所的“超导材料热稳定性分析”，需处理极低温度下的非线性热传导与结构变形，对仿真精度要求极高。
