5 划分网格

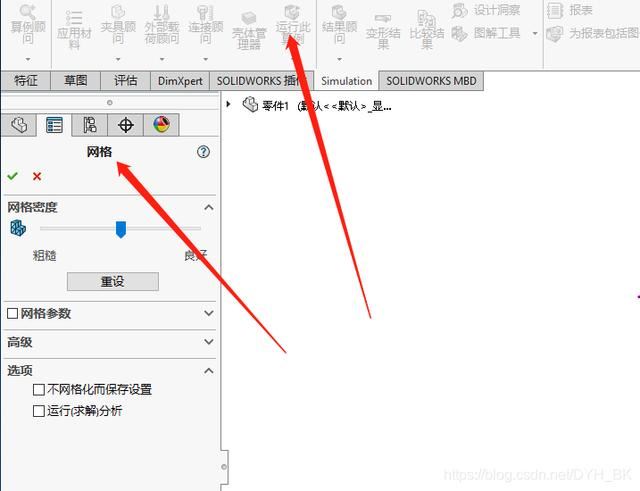

划分网格一直是有限元仿真中对结果影响非常大的一步；如下图所示，点击运行此算例下拉菜单中的生成网格按钮，会出现网格设置界面；

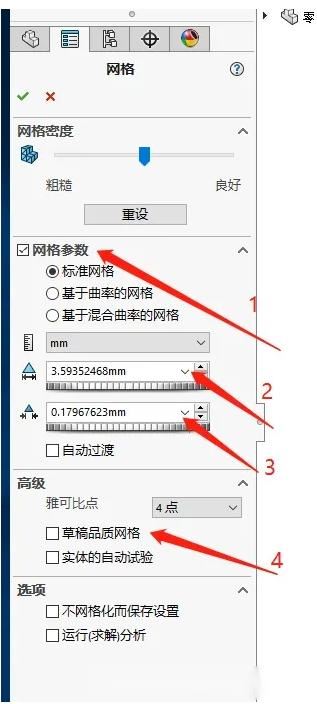

在网格设置界面，分别网格参数进行选择，更多的是选用基于曲率的网格，主要是在该模式下算法能够生成可变化单元大小的网格，有利于在几何体的细小特征处获得准确的结果。

然后如图所示分别在箭头2所示处设置最大网格尺寸，箭头3所示处设置最小网格尺寸；

在高级设置处，如箭头4所示进行模式选择，其中草稿品质网格是基于二维网格划分，默认不进行选择。

最终，生成的网格如图箭头2所示，施加的力方向如图箭头1所示，固定的面如图箭头3所示；

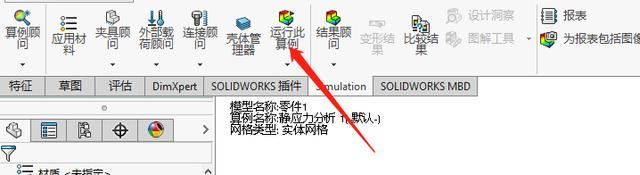

6 运行分析

7 分析结果

结果的分析是非常重要的，如下图所示，可以进行不同的显示程度和选项进行；

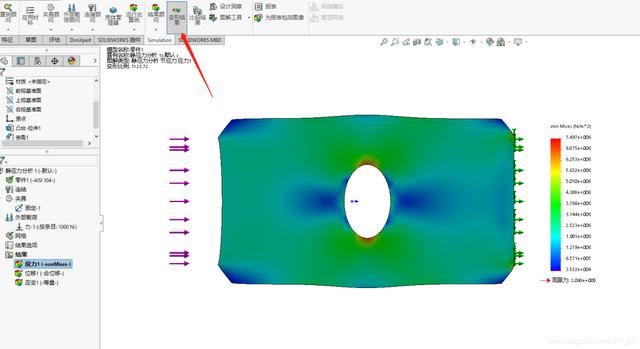

如下图是显示应力变形结果的；

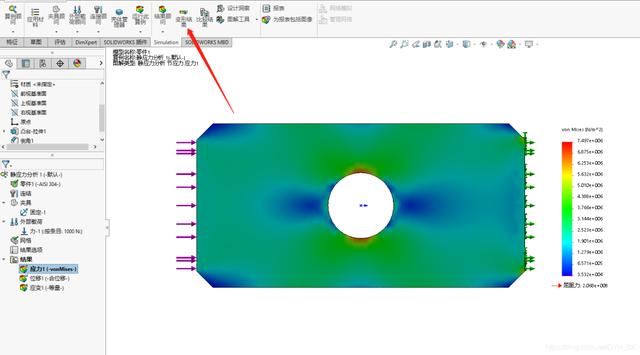

如下图所示是显示应力但是不显示变形结果的；

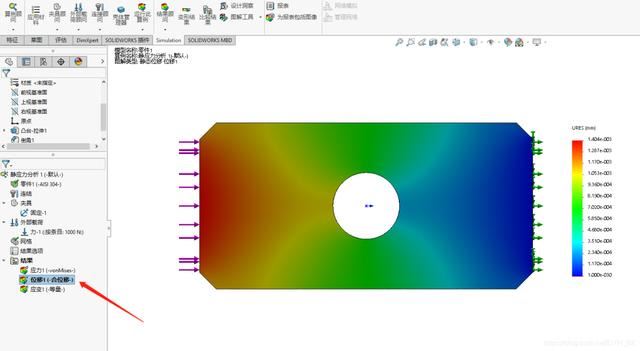

如下图所示是显示位移的；同时还可以进行分位移的选择，如只显示X方向的，等等；

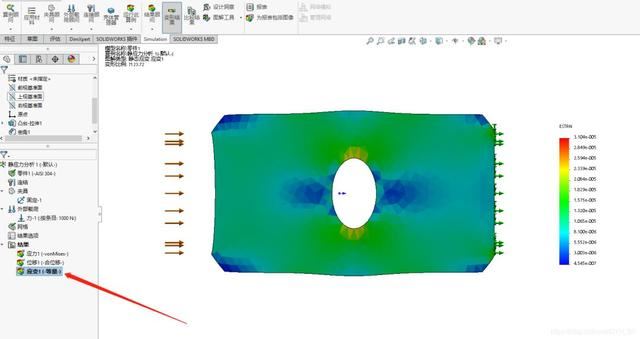

如下图是显示应变的；

如下图所示是显示应力的最大与最小值的；
