Solidworks Simulation Motion案例解析：千斤顶仿真分析

通过Motion可以完成很多自动化演示，菲菲老师给大家做了一个千斤顶运动分析的案例，大家一起跟着做做吧！

动图演示

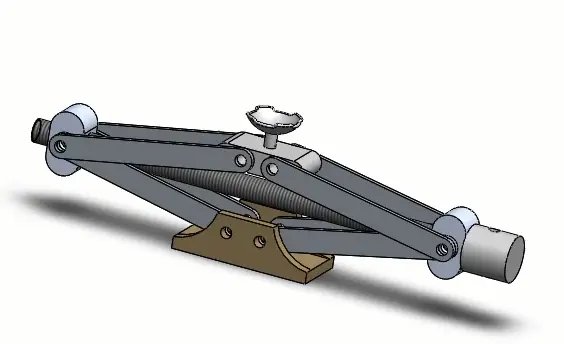

1.打开压缩包中的装配体；

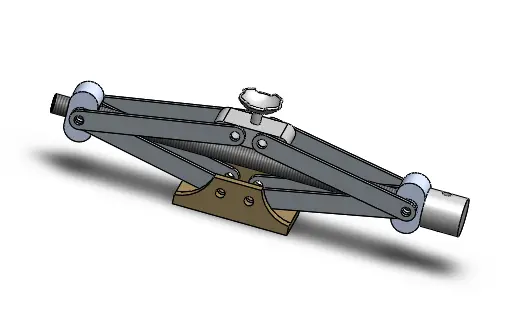

图1

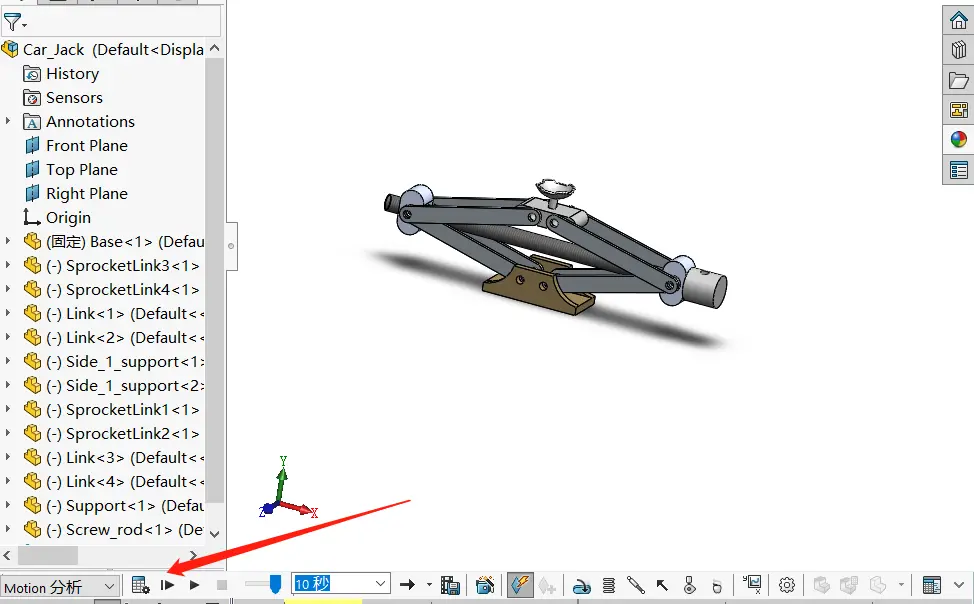

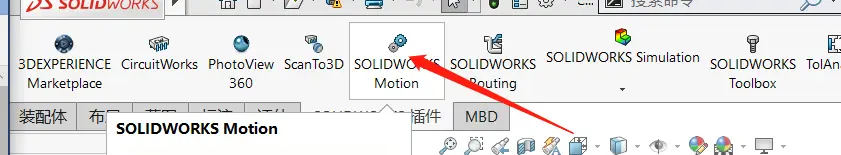

2.在Solidworks插件中点击Motion按钮，底下状态栏则会弹出Motion案例；

图2

图2.1

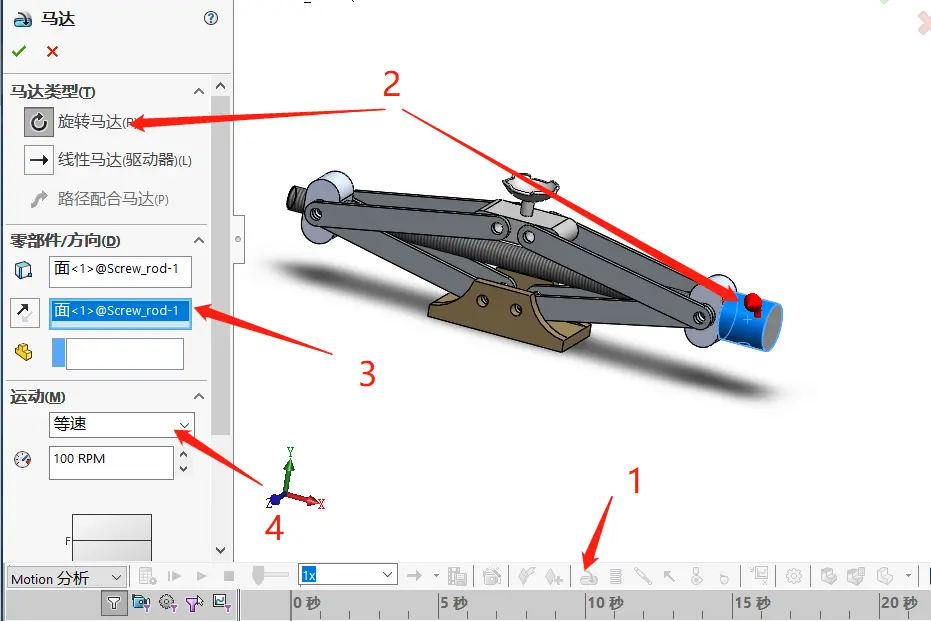

3.施加马达，对千斤顶手柄处添加马达选项，有三个步骤：（1）单击马达选项；（2）选择合适的面来进行零件旋转；（3）确定零件旋转方向为“反向”；（4）选择马达类型：有很多可以根据需求自行选择。

图3

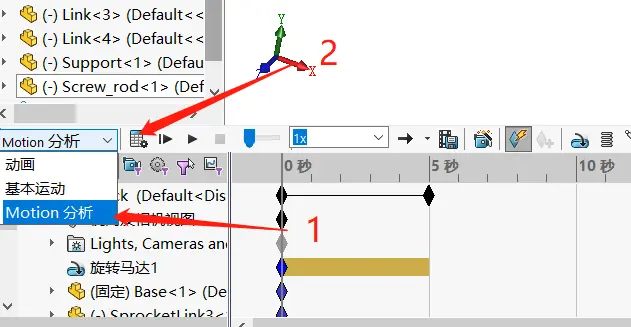

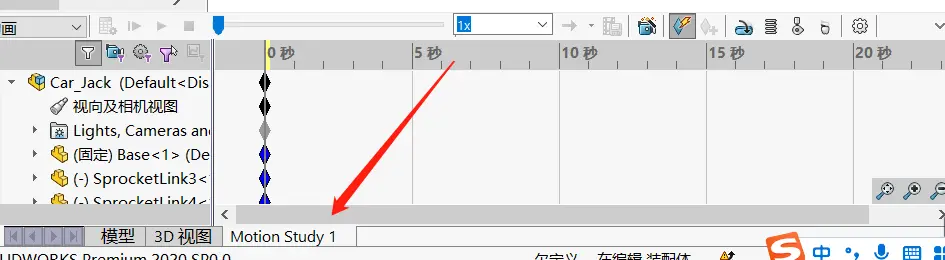

4.从【动画状态】切换到Motion分析；

图4

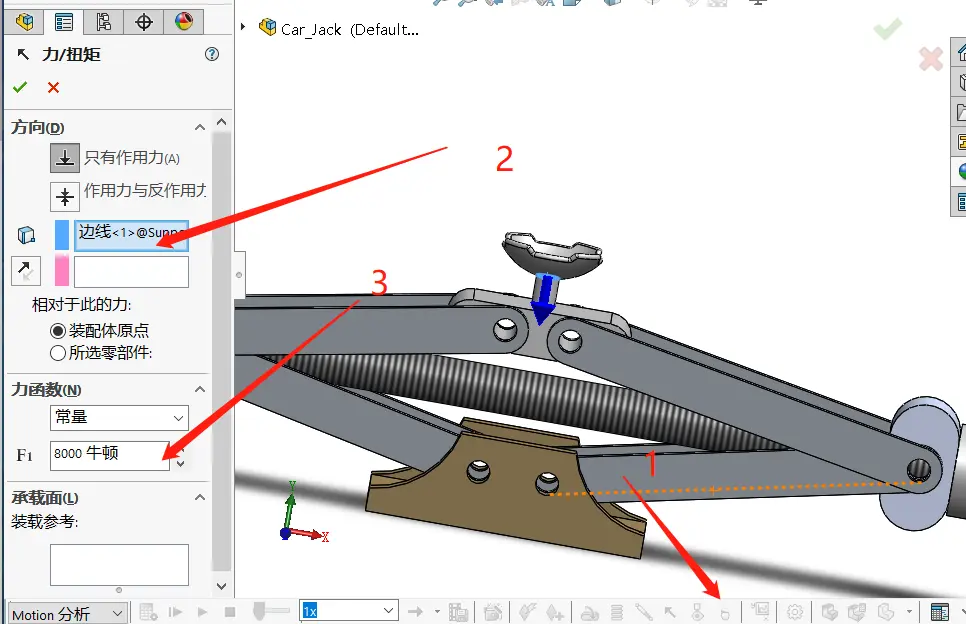

5.给定合适的力矩【模拟顶起重物】操作步骤如下；

图5

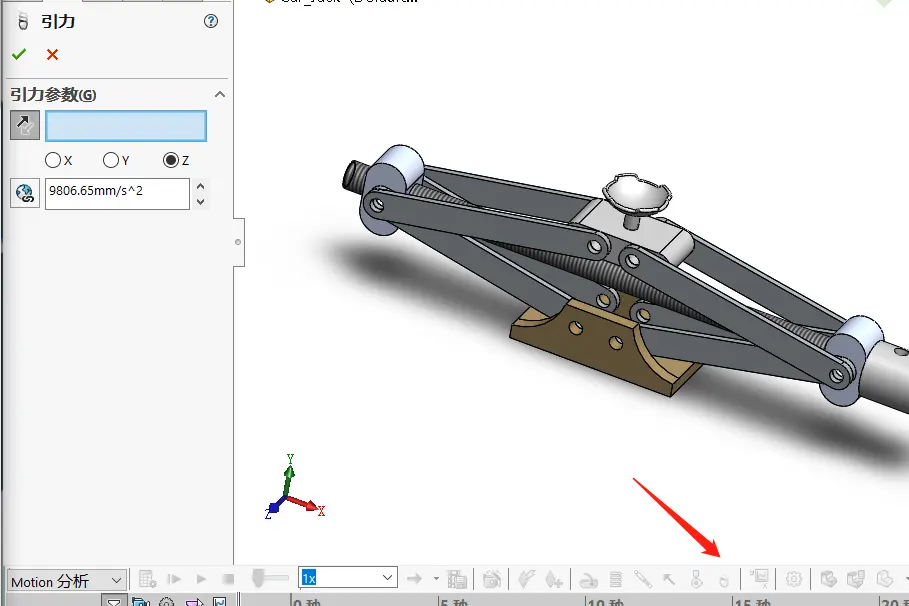

6.给物体添加合适的引力，来模拟真实的重量；

图6

7.运行算例  ，开始模拟；

图7

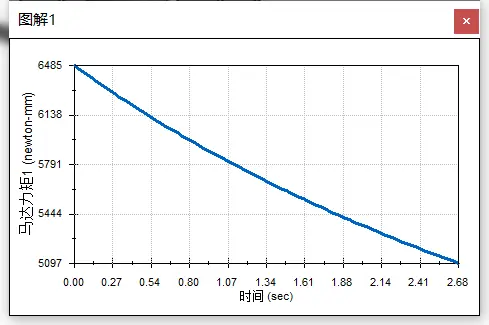

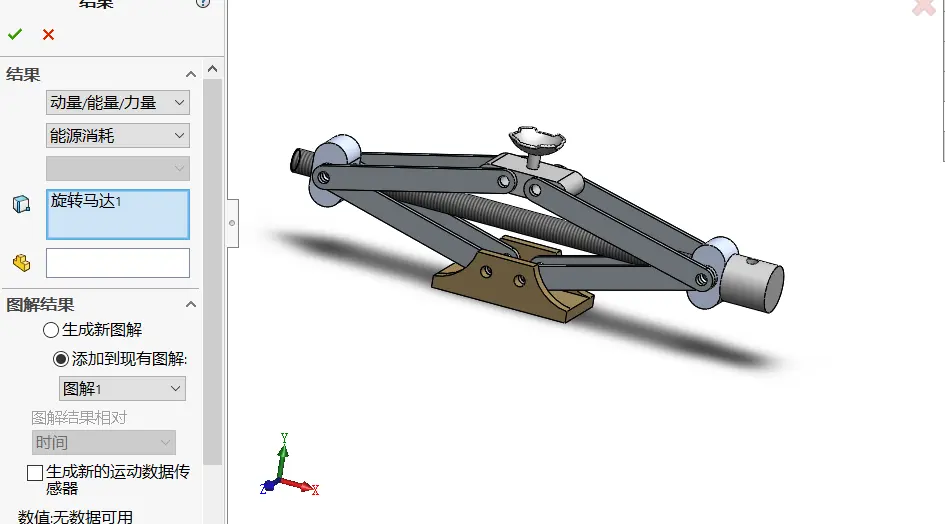

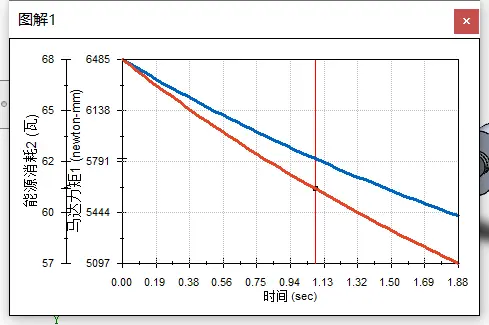

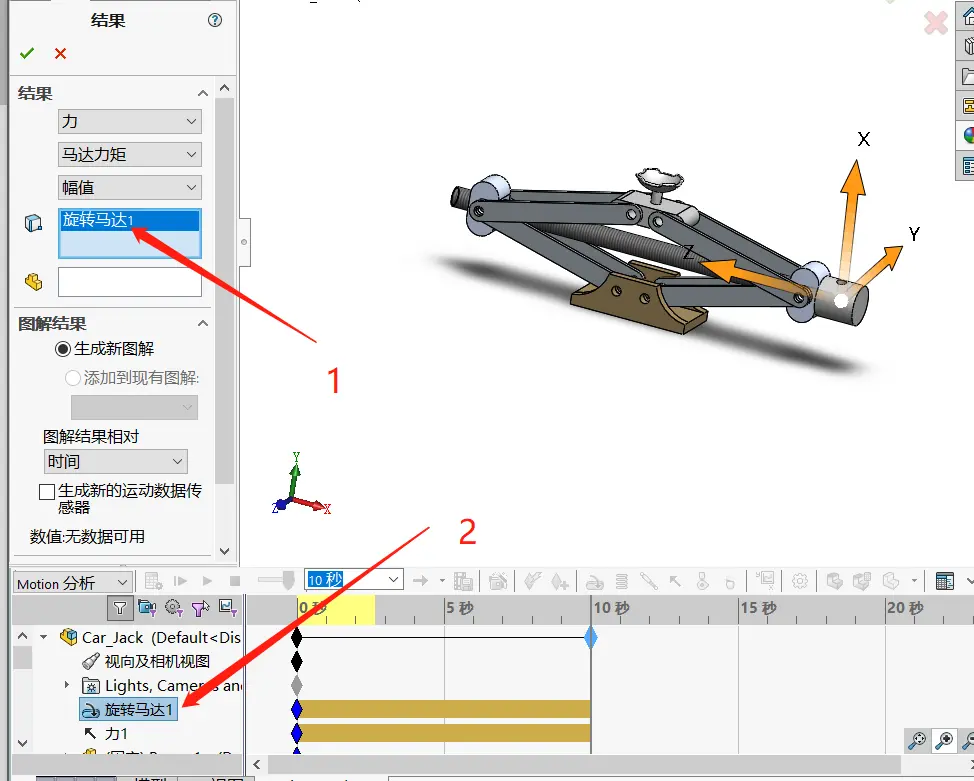

8.最后添加结果表格，可以添加多个关系表格，也可以将两条曲线添加到一个表格中；

图8

图8.1

图8.2

图8.3

看完菲菲老师的演示，大家可以自己动手实操一下哦！
