Solidworks Simulation：静力学分析简明教程

关于solidworks中simulation有限元分析(以静力学为例) 的简明使用教程。适用于跑一个简单的示意流程，专业分析会移步专业软件。不足之处，恳请指正。

主要流程：

1.定义模型材料

2.固定模型位置

3.添加作用力

4.划分网格

5.运算

其他项：

开始前：模型导入

运算后：结果分析

一、模型导入

打开软件，导入需要分析的模型，以单个零件、静力学分析为例。

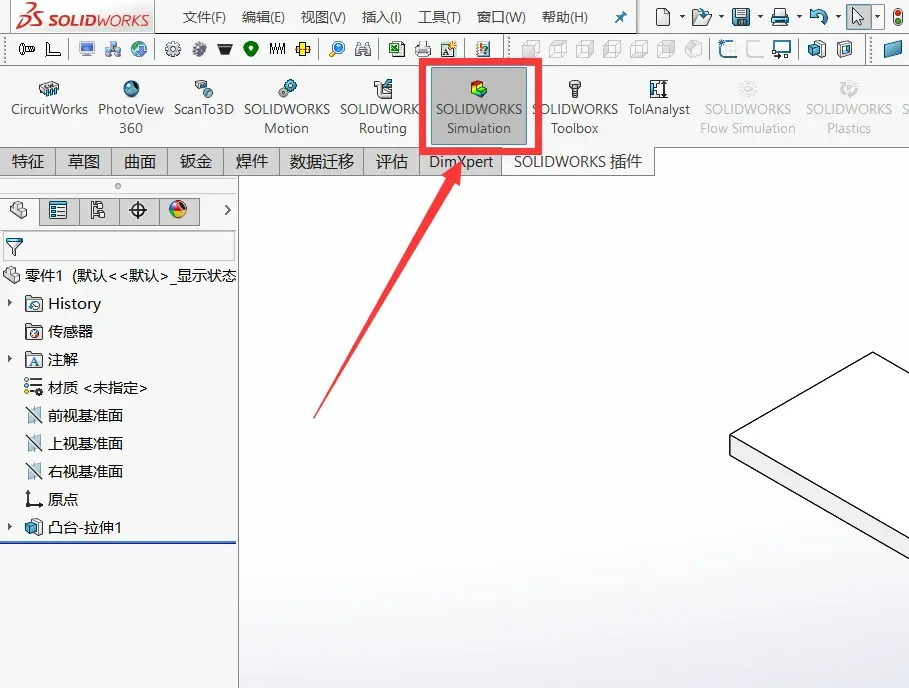

选择模块

点击，创建新算例

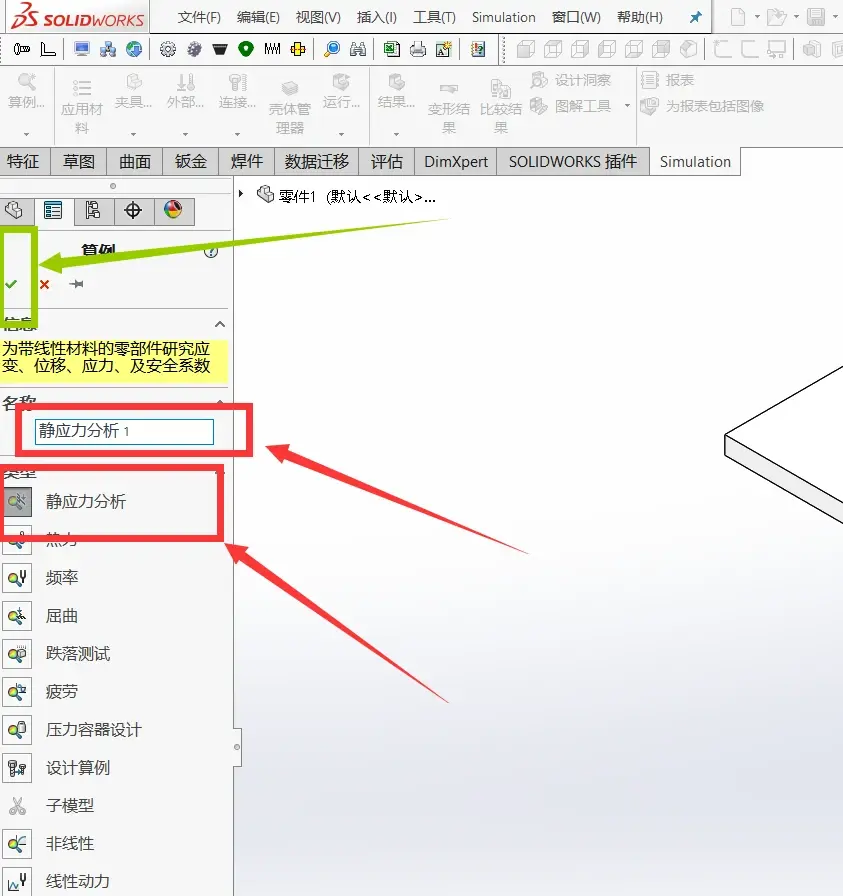

自下而上，选择静应力分析，项目命名，确认

二、定义模型材料

定义模型材料，不同材料分析结果差别很大。虽然只是跑大致流程，材料特性参数应与实际相近。

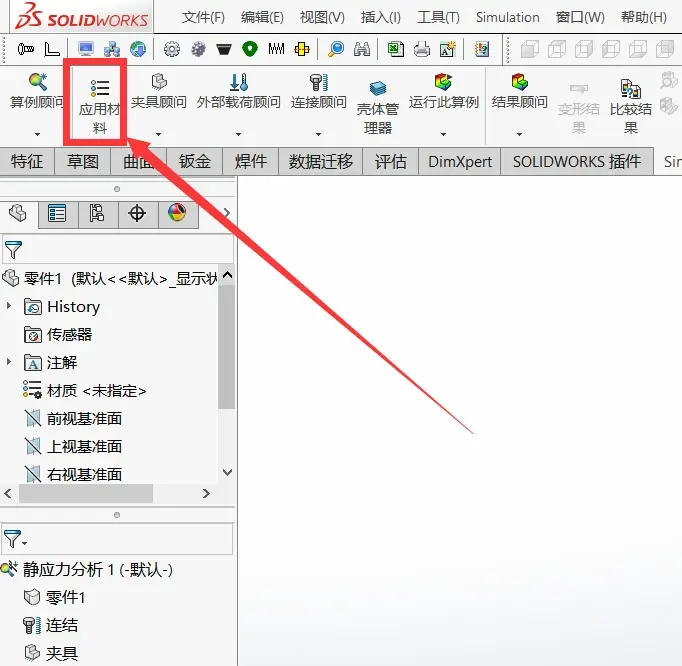

点击应用材料

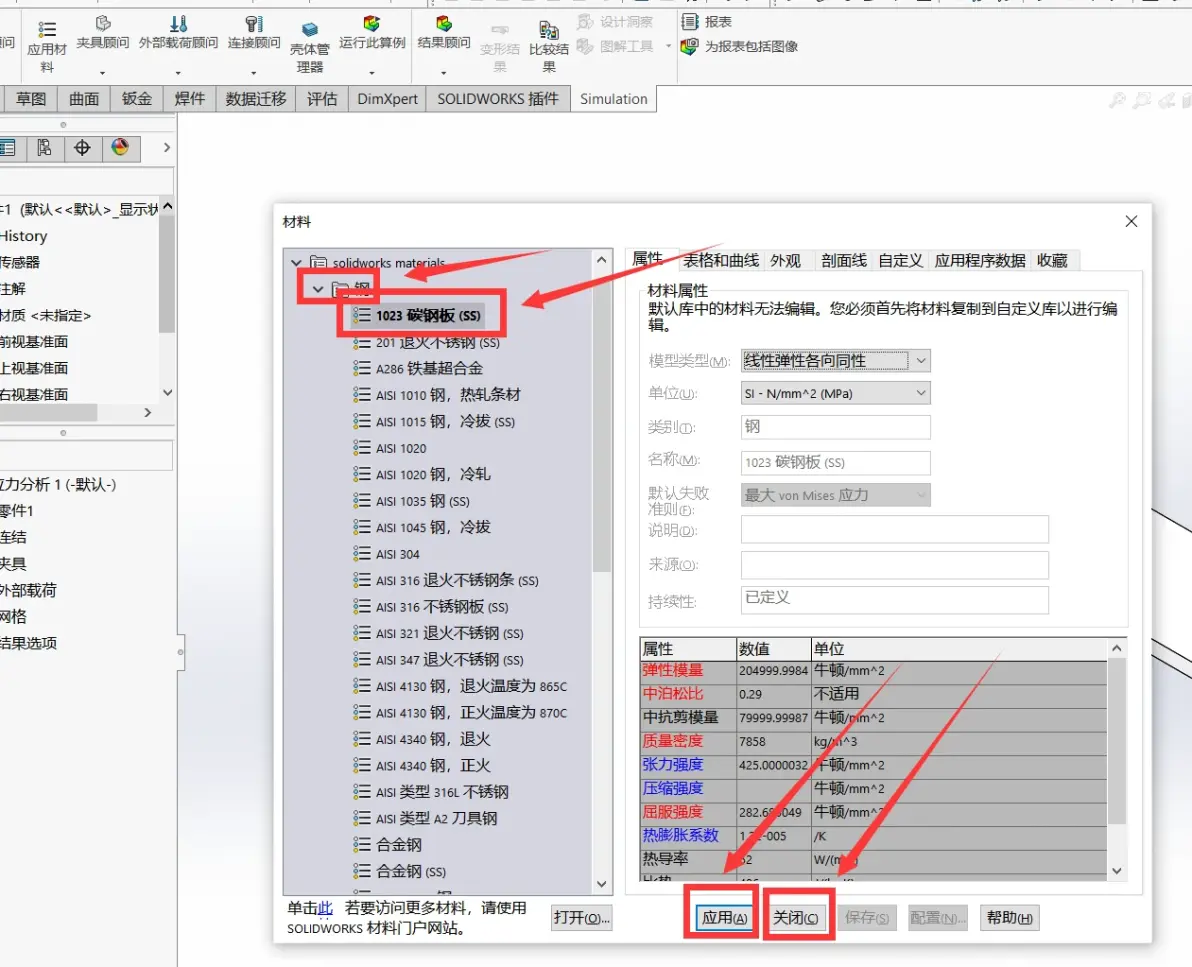

选择材料大类（不可以只选中大类），选择材料小类，点击应用、点击关闭

如果材料里面没有自己需要的材料，可以自己添加新材料，具体教程可以看另一篇 定义材料的简明教程

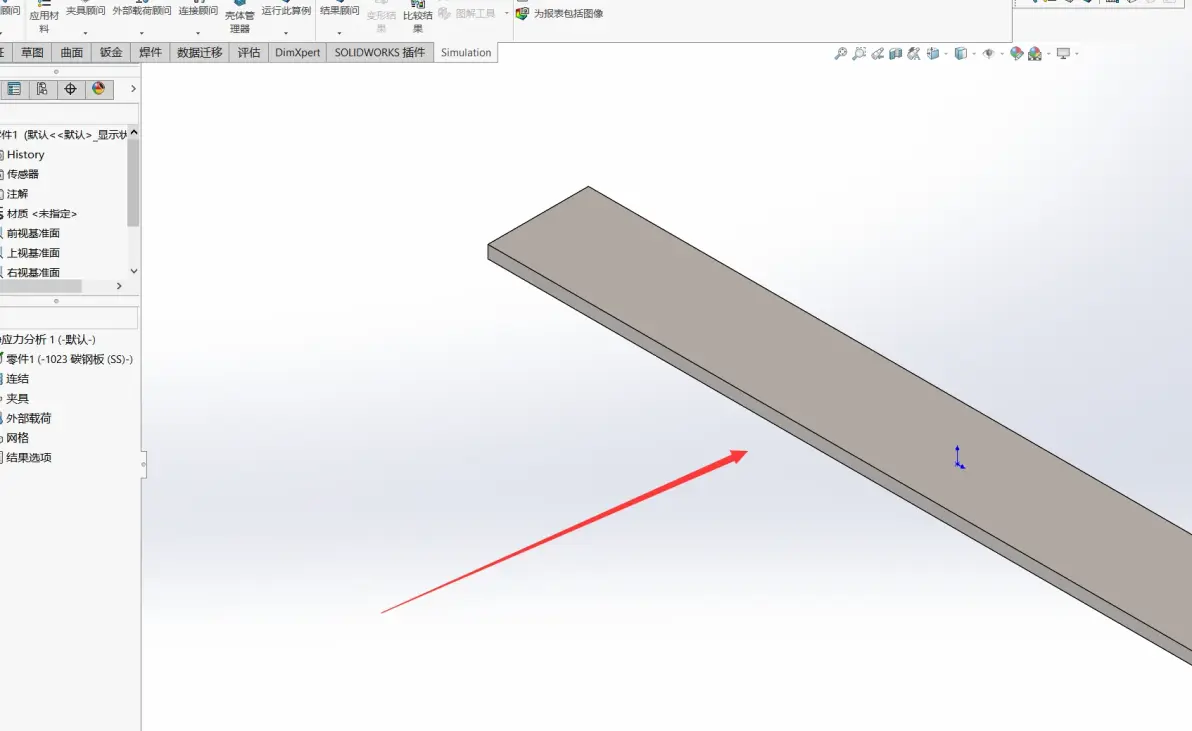

赋予材料后零件一般会改变外观颜色

三、固定模型位置

添加夹具，使模型在不受外力时，持静止状态。

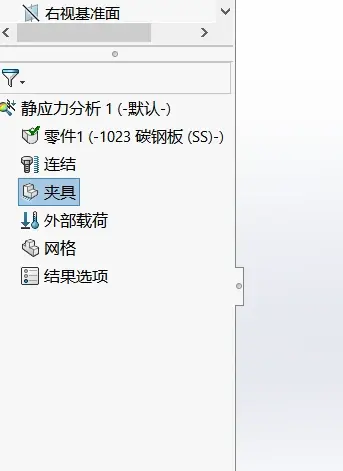

点击夹具，右键单击

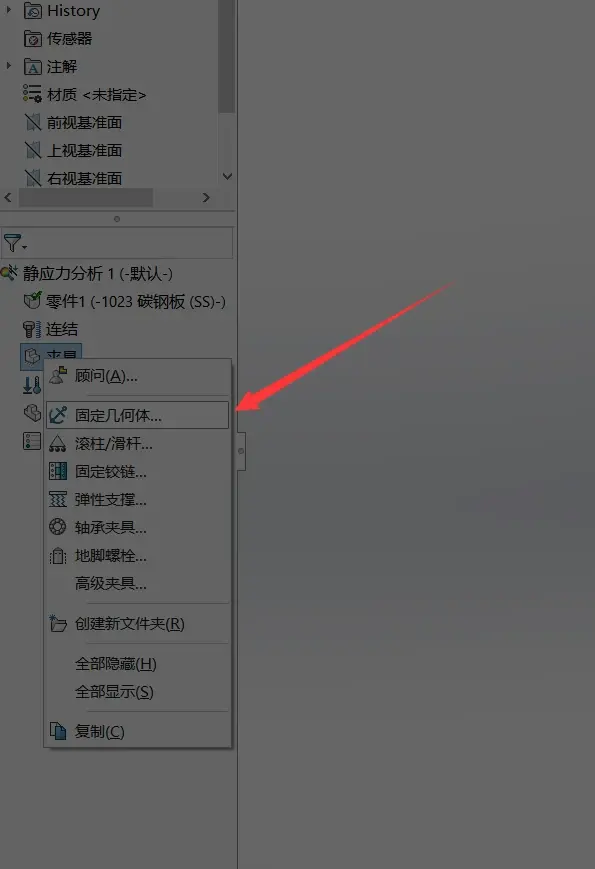

点击固定几何体

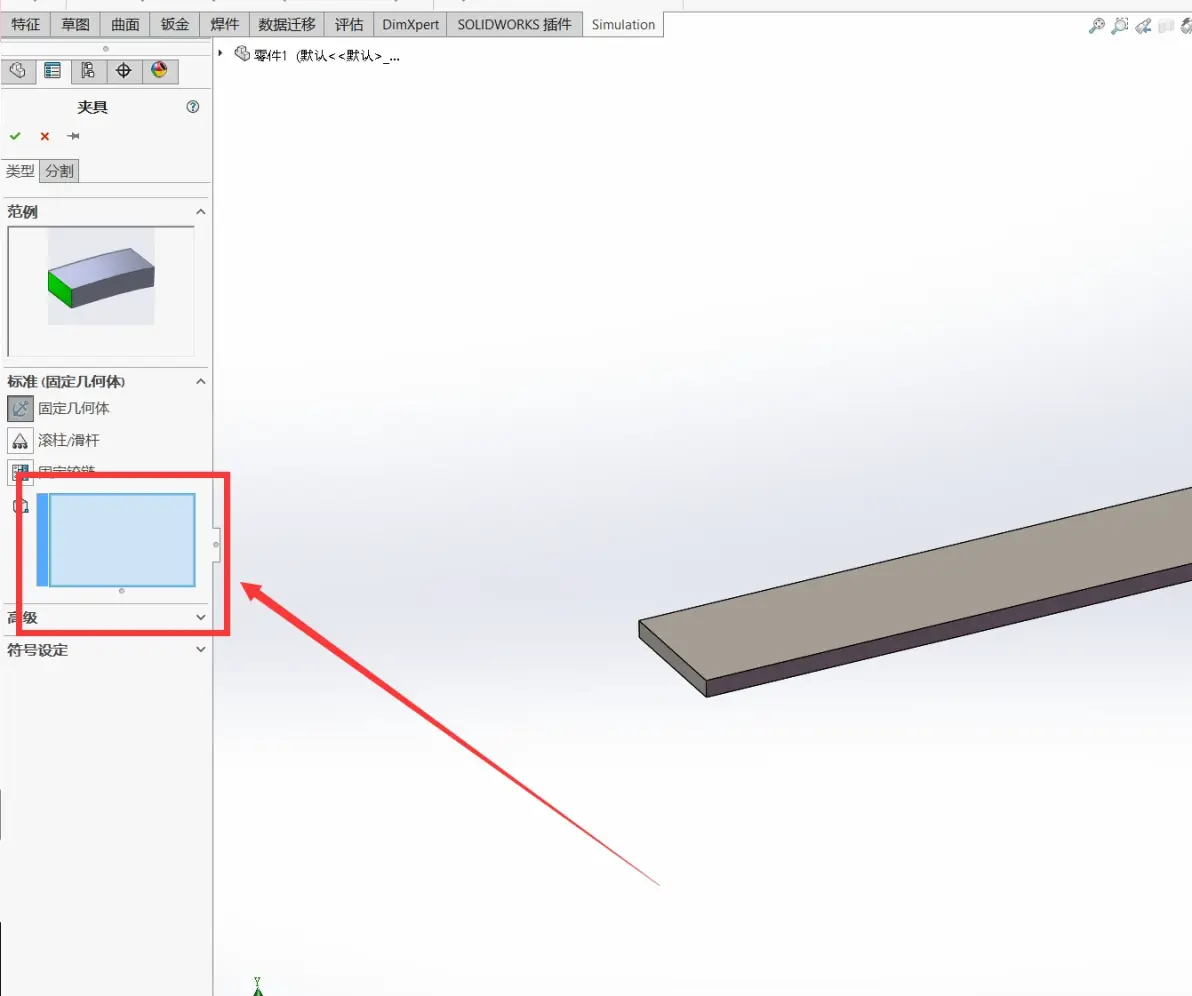

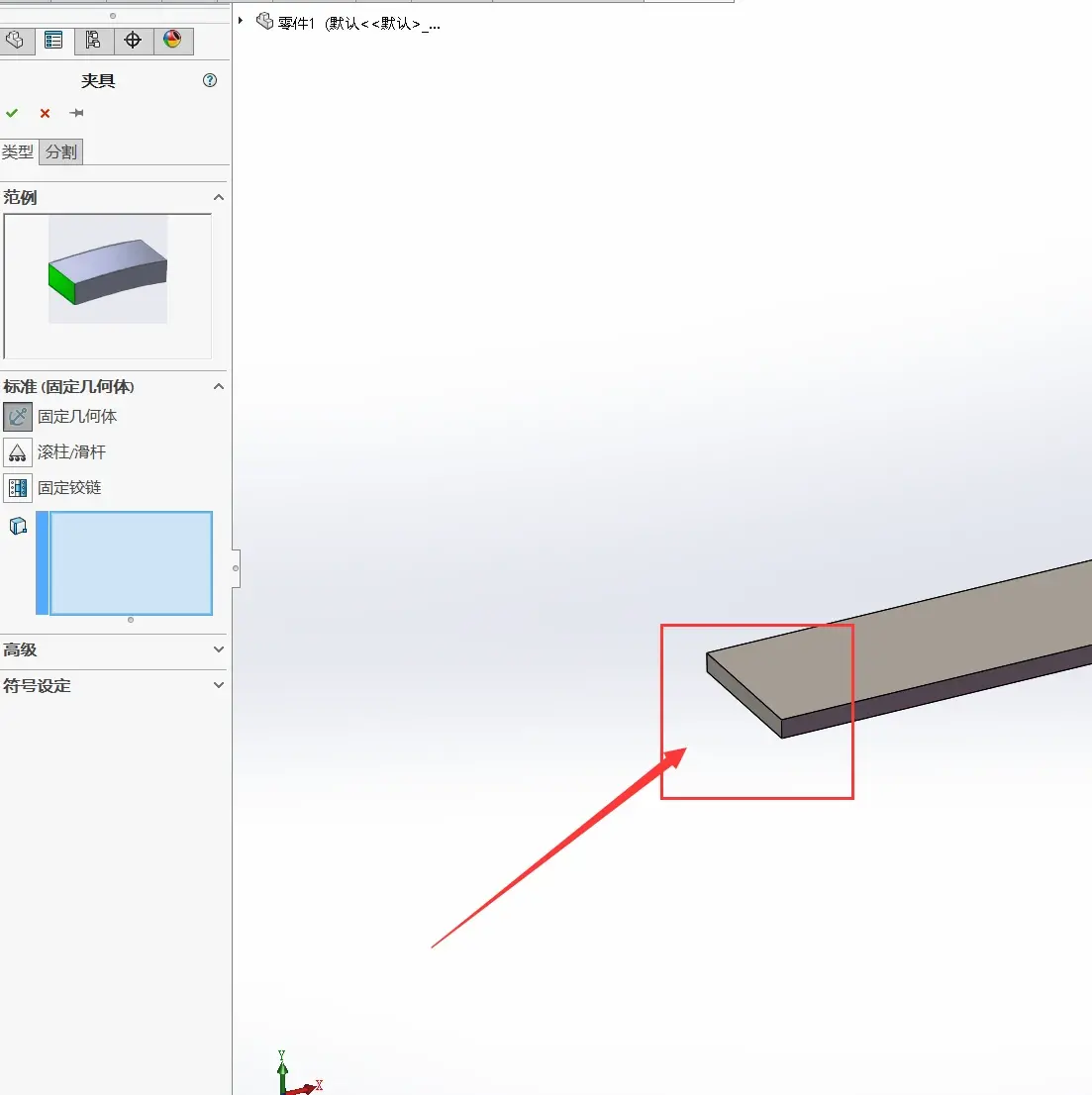

点击方框，以选择零件要固定的面

点击零件被固定的面

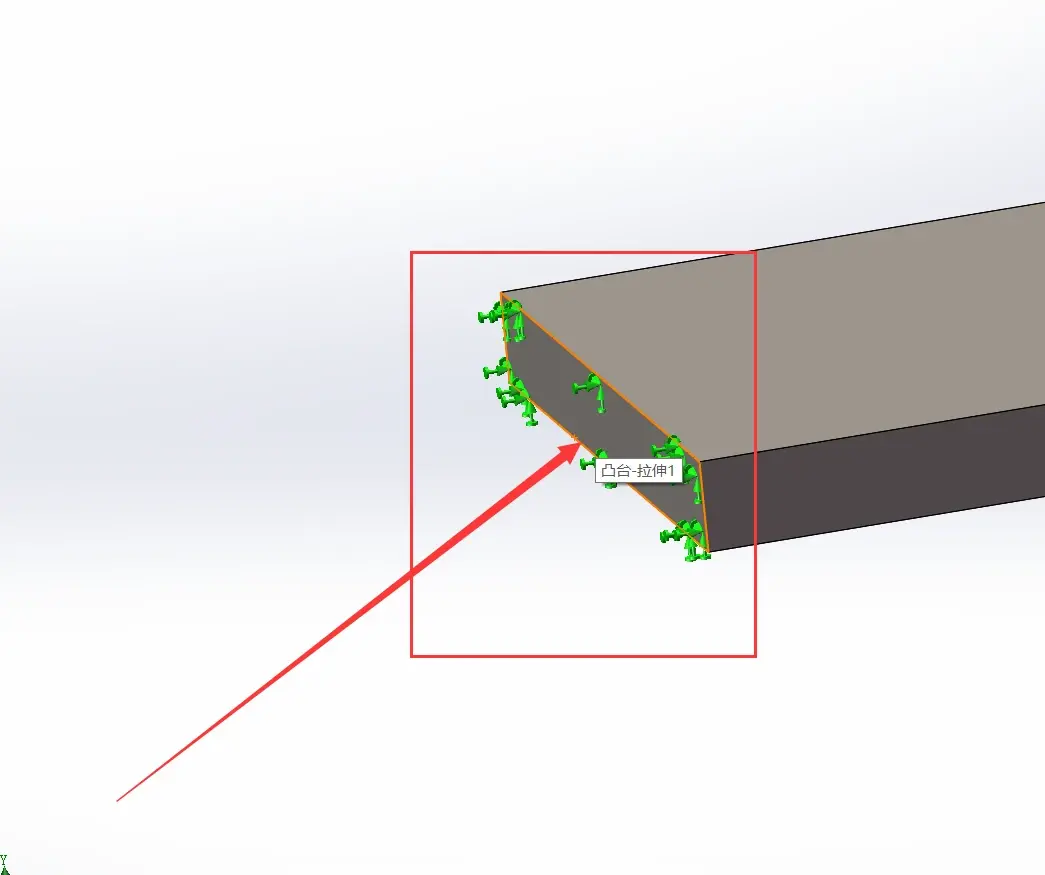

选中后如图所示，出现绿色箭头

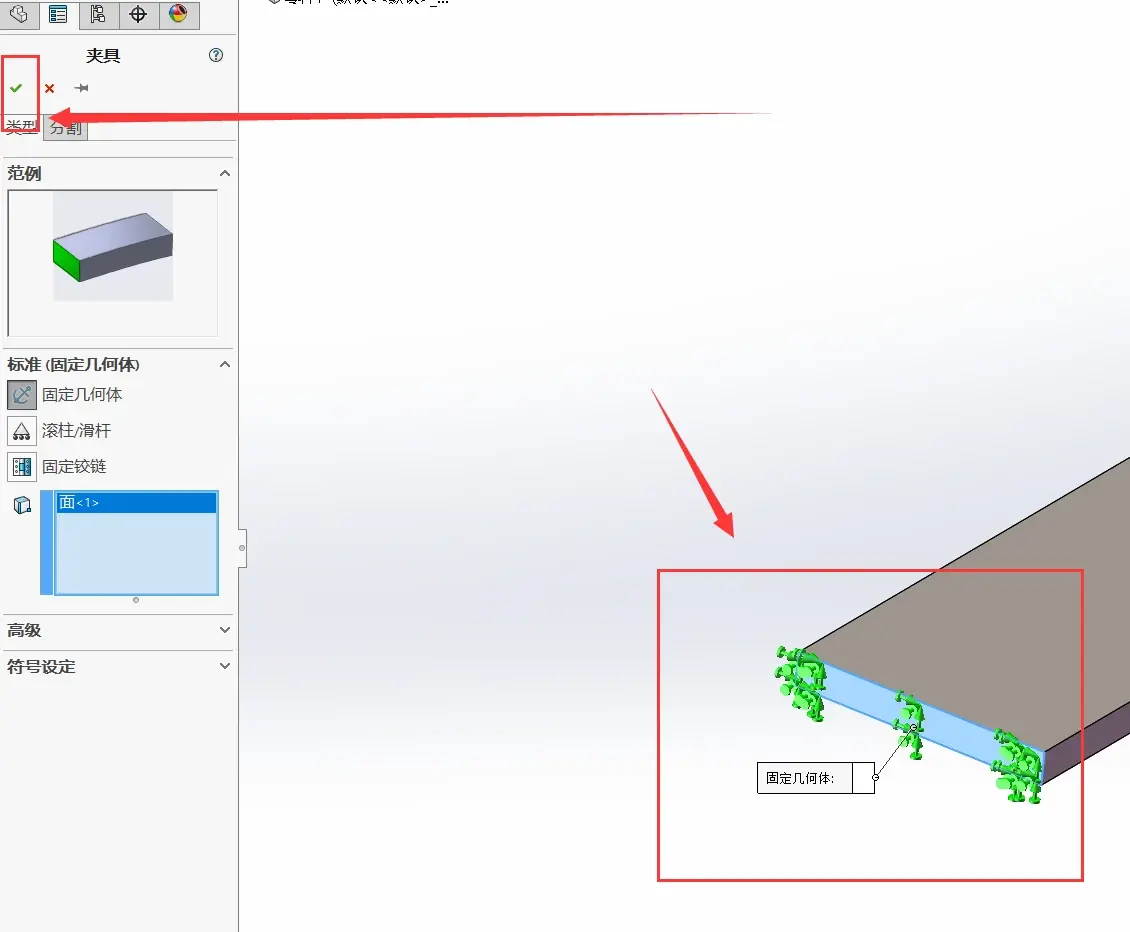

右下角表示固定完成，然后点击左上角完成

四、添加作用力(外部载荷)

添加外部作用力，即分析模型受外力变形状况中，产生作用结果的外力。

点击外部载荷，右键单击

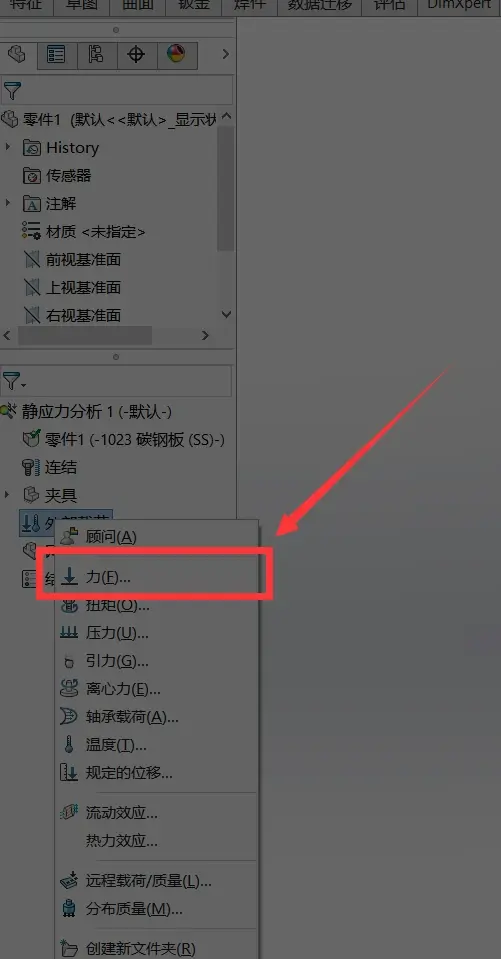

点击力

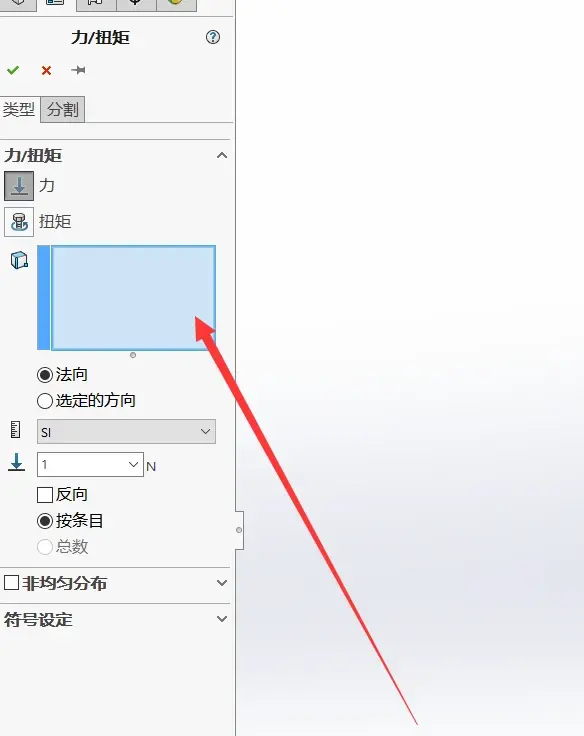

点击方框

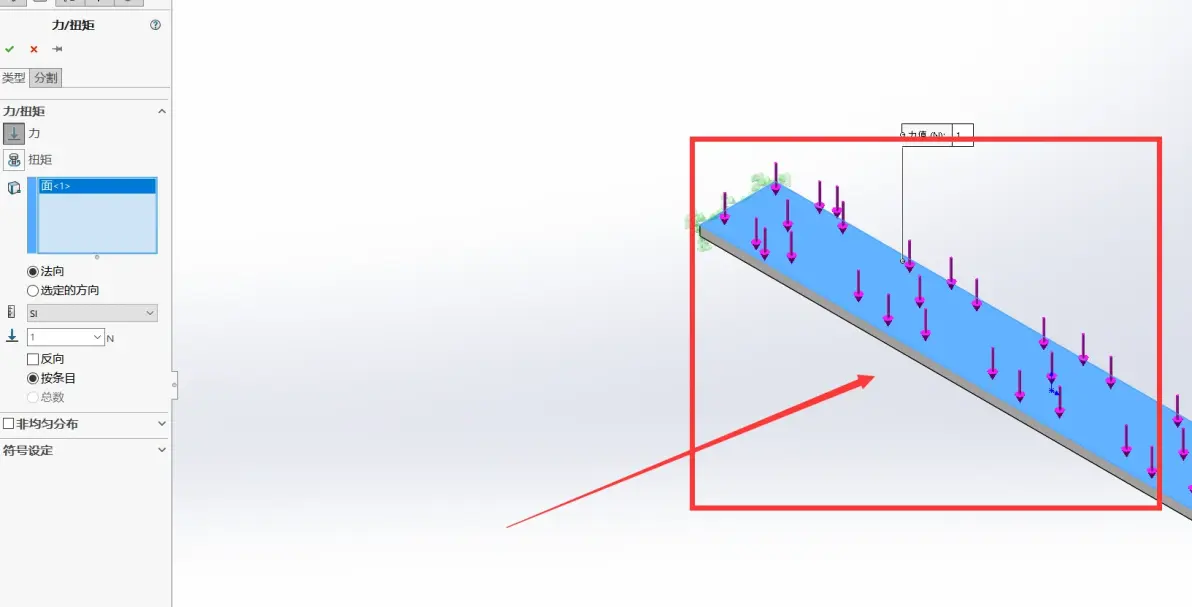

选择要施加力的面

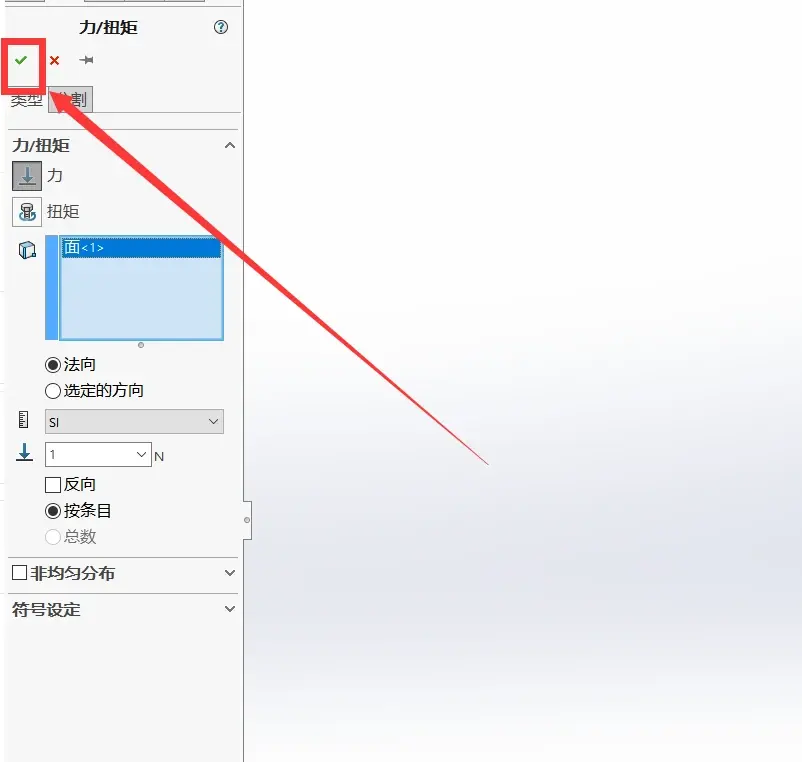

点击完成

五、划分网格

将模型“分割”成小块儿，以解算受力特点。网格划分的越精细，分析的结果越精准，相应的运算量加大对计算机要求变高。

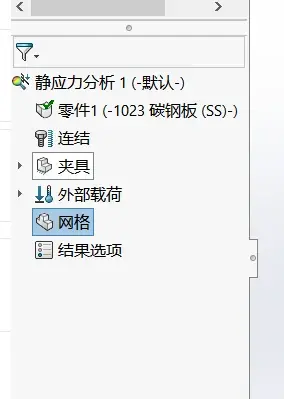

点击网格，右键单击

点击生成网格

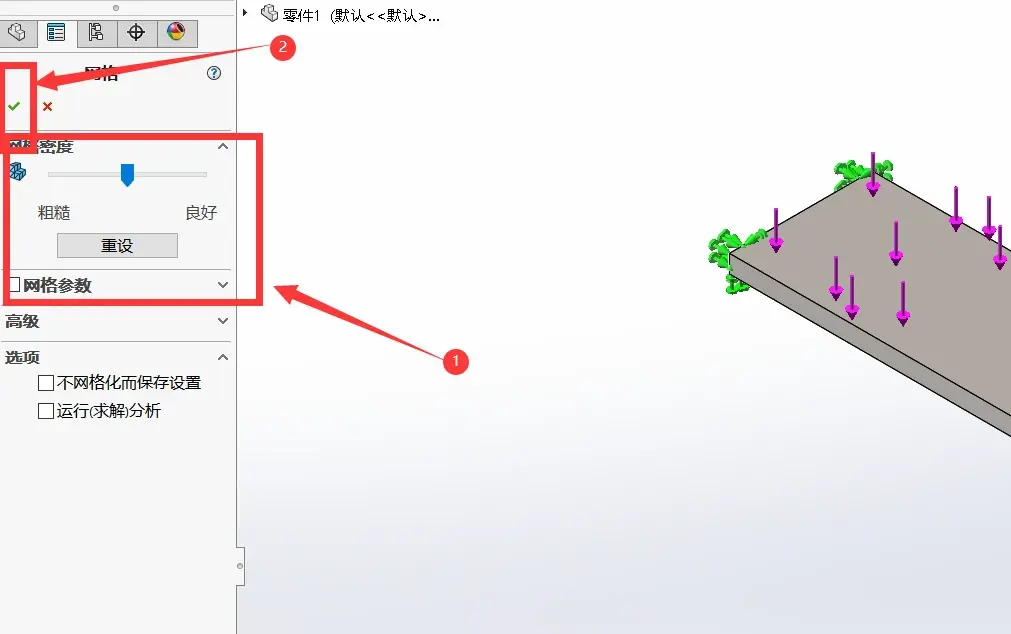

1可以调整网格密度，2点击完成

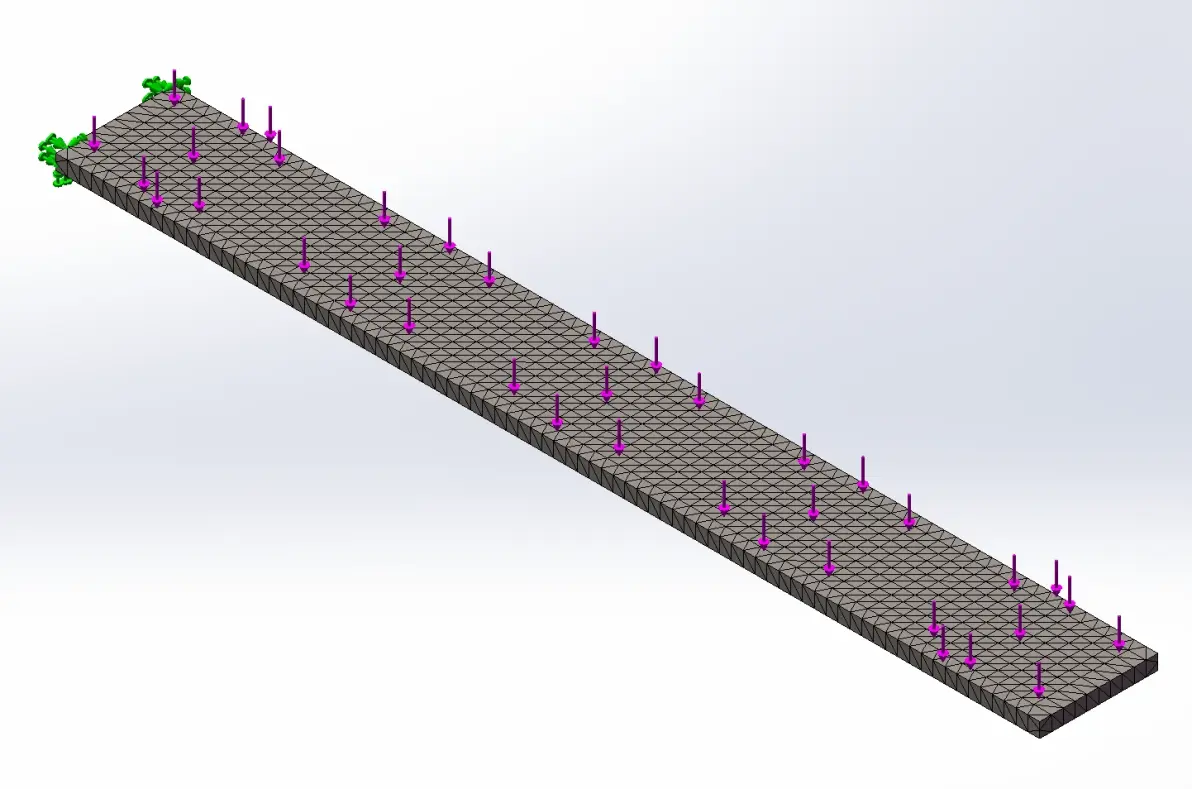

网格化以后如图所示

六、运算

计算机解算。

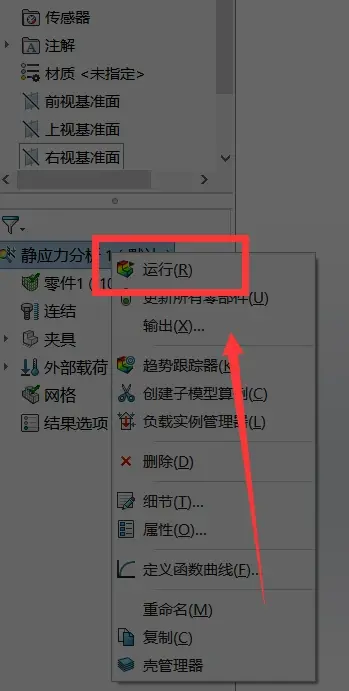

点击静应力分析1，右键单击

点击运行

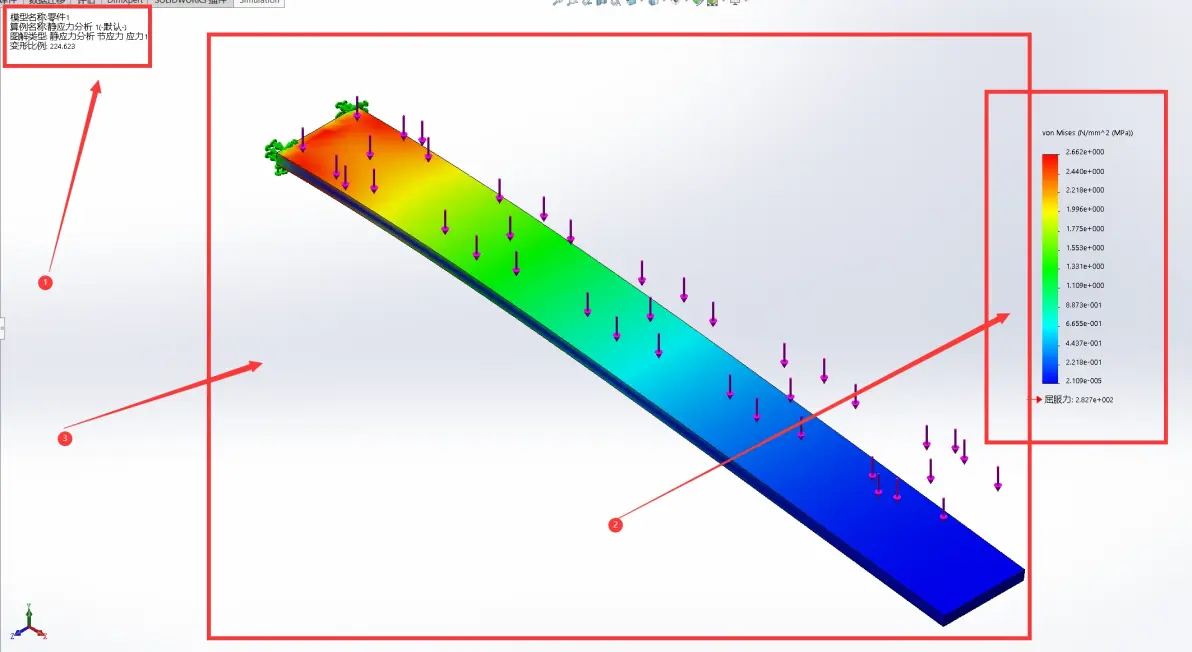

得到运行结果如图。左上角是标注，包括变形比例（就是变形放大了多少倍）。

中间是具体形变结果。根据颜色，在选中形变结果时，变形幅度最大的是红色区域。

七、结果分析

主要是看懂运算结果表示的内容。基于设置的形变比例，从颜色、形变量来观察。

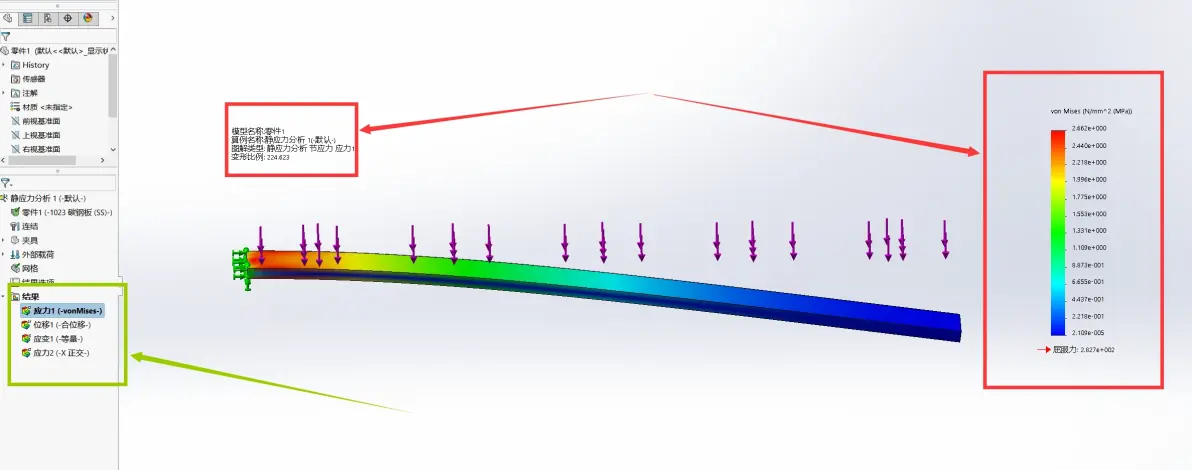

绿色框，双击任一小项，可用来选择查看，结果类型

应力用来看形变严重程度。

位移用来看零件受力后位移幅度。

变形与位移不同，如上图蓝色位移最大，形变最小（形变最大的是红色区域）

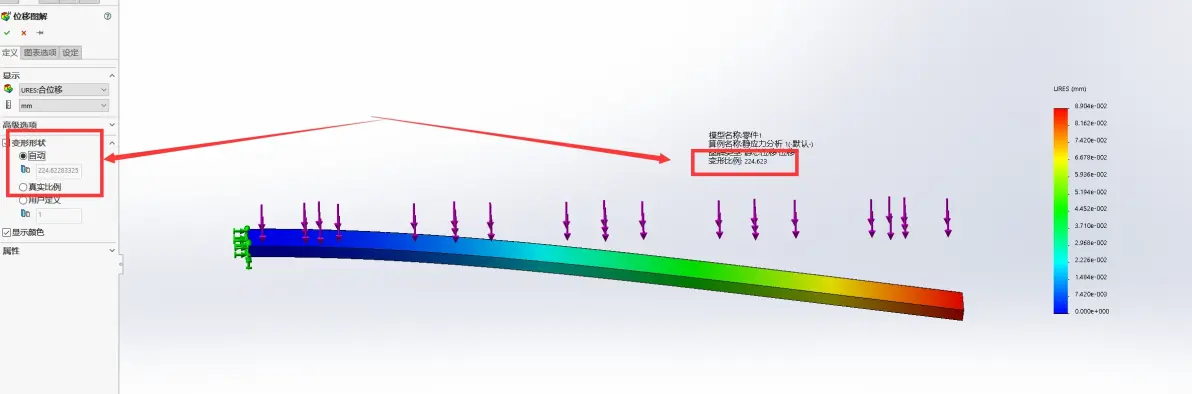

双击右侧框选的标注，即可进入修改形变比例

本图是选择了查看，位移结果，所以位移最大的部分是红色。注意与上上图相反。

可以里看到，形变比例为1（不放大）时，钢板几乎无肉眼可见形变
