SOLIDWORKS Simulation中的2D简化应用策略

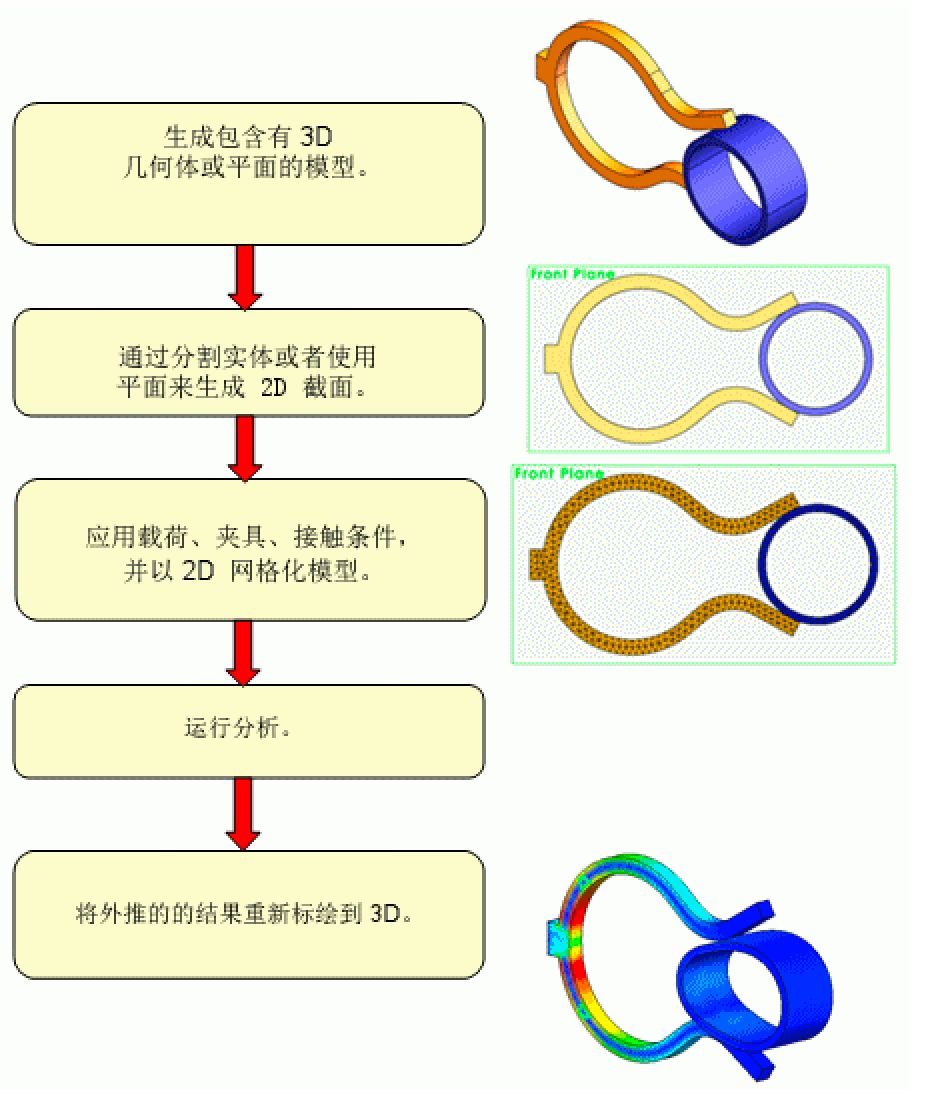

S OLIDWORKS S imulation中做分析的时候,有时因为模型太过复杂,计算时间较长,对于此种情况,我们可以考虑使用 2 D 简化;从而可供使用的平面应力、平面应变、拉伸及轴对称选项进行选择。在选取了2D简化选项后,求解问题的工作流程与所有选项类似。




2D简化可以选择以下类型之一


平面应力

为细薄几何体使用该选项,在这些几何体中一个尺寸比其它两个尺寸要小很多。垂直于截面的作用力必须可以忽略,从而产生垂直于截面的零值应力。此选项不可用于热力算例。


平面应变

为其中尺寸之一比其它两个要大很多的几何体使用该选项。在垂直于截面的方向,实体不变形,而且力不能变化。此选项不可用于热力算例。



拉伸

使用该选项定义沿拉伸方向的恒定热载荷。此选项仅适用于热力算例。



轴对称

当几何体、材料属性、结构和热载荷、夹具以及接触条件饶轴对称时 (3600) 使用该选项。



剖切面

定义与 3D 几何体相交的截面。选取参考基准面、平面、或草图基准面。

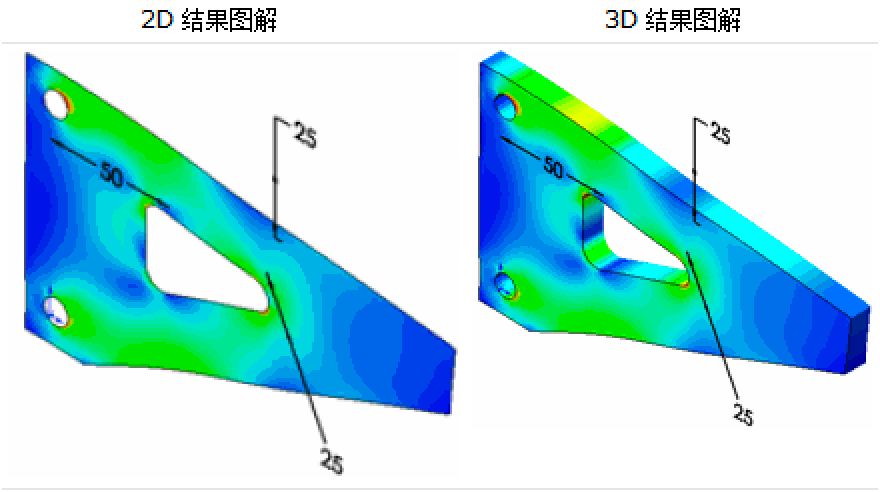

2D 简化算例后,您可以用3D标绘结果

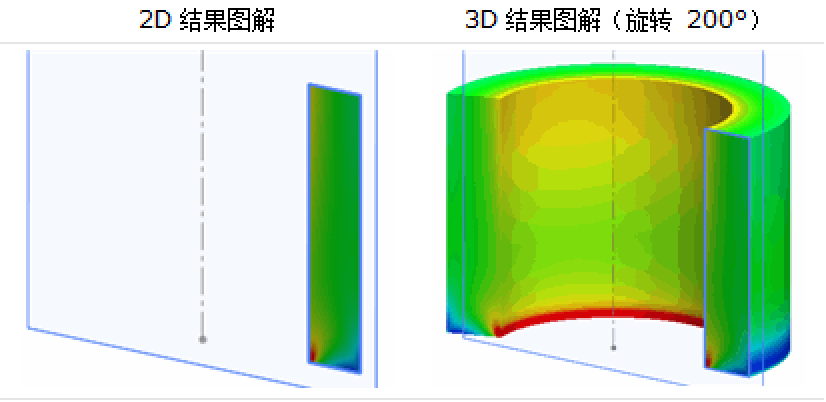

用右键单击图解,然后选择显示为3D图解。对于基准面应力、基准面应变,以及拉伸的简化类型,结果沿截面深度拉伸。对于轴对称分析类型,结果绕对称轴以 330º 旋转。

对于平面应力或平面应变假设,平行于剖面的所有横断面结果都相同。



对于轴对称假设,绕旋转轴的所有横断面的结果都相同。
