Solidworks工具探秘：简化工具应用指南

在使用solidworks时，受电脑配置、模型大小影响等因素影响，可能我们打开模型的速度比较慢，除了使用轻化模式和大型设计审阅模式外，我们还可以对模型进行简化处理，简化模型中不使用的细节，以提高模型打开和软件运行速度，提高工作效率。对于solidworks模型简化我们有两种简化工具。

一是通过简化命令

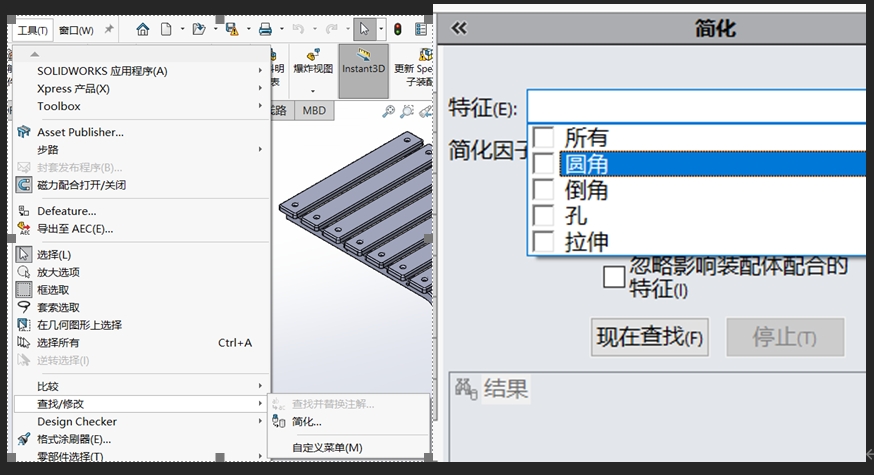

一是通过【工具】/【查找/修改】/【简化】压缩零件中不使用的细节

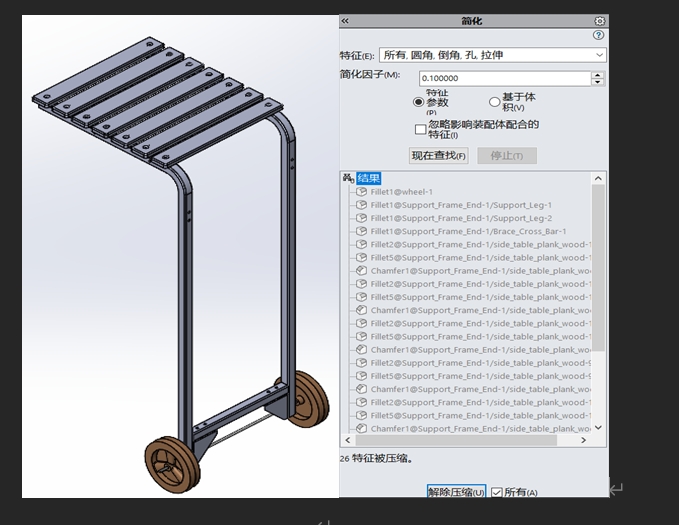

勾选需要简化的特征，点击现在查找，然后再点击压缩特征。

二是使用Defeature工具

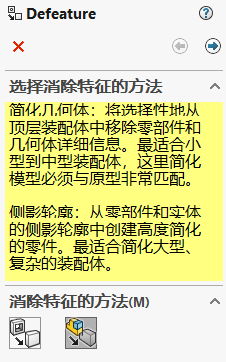

第一步，在工具-Defeature里点击，会出现两个消除特征方法：简化几何体和侧影轮廓

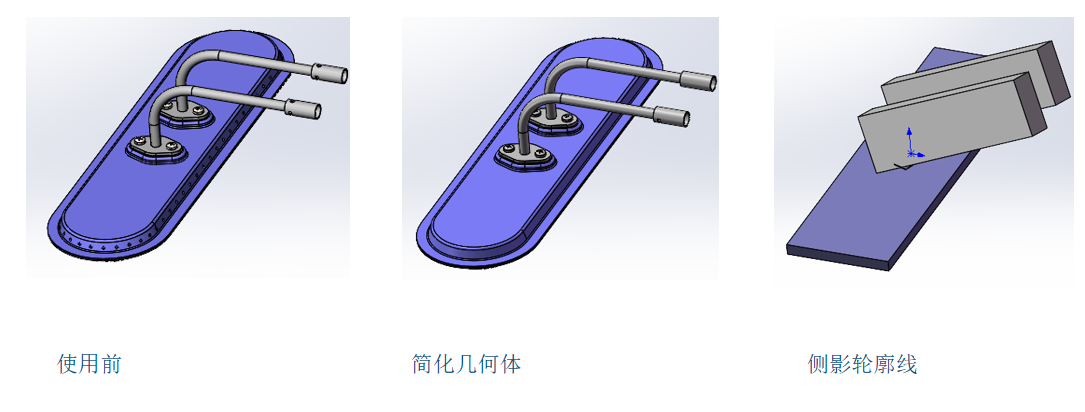

下图是使用两种方法的效果图，

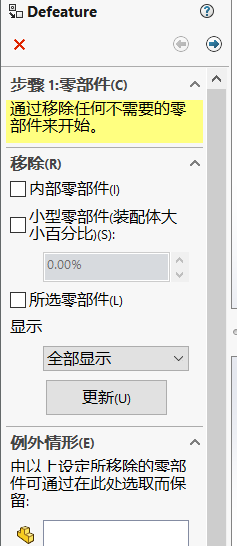

第二步，我们可以通过总体的控制来进行大部分的简化，如去除内部零件、通过百分比控制来简化零件或者通过选择来进行简化。

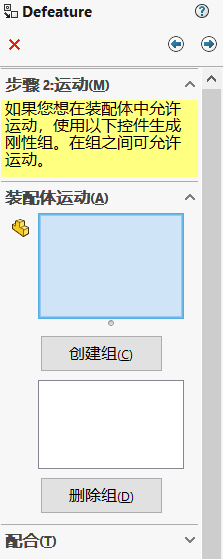

第三步，如果装配体中存在可运动的机械结构，我们可以在这一步中对于可运动部分进行选择，如装配体中没有运动部分则可以略过此步骤。

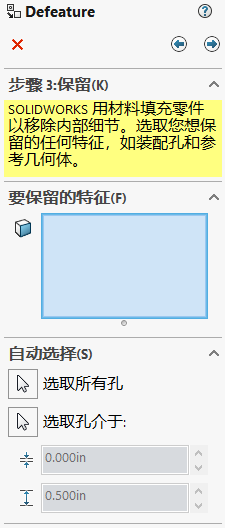

第四步，如果在被简化的零件中有某些外形特征是比较重要的，那么在这一步我们可以单独选取这些外形或特征来保留它们，在自动选择中我们可以按照大小对孔进行快速选择。

最后一步，选择保存不同形式。

我们可以看到solidworks简化工具简洁高效，易于操作，方便我们做模型和装配体的简化工作，更多好用功能欢迎大家咨询我们。
