SolidWorks基础教程:用SolidWorks绘制简单零件过程(通孔针管工具)

需求:

  • 将直径1mm的细线放入设计的针管外壳中,起保护作用
  • 底座可以拧上螺丝夹紧

目标零件成型图:

在这里插入图片描述
在这里插入图片描述

制作过程

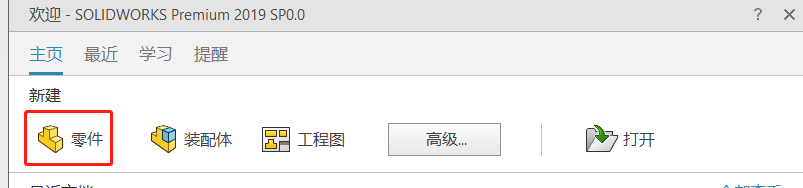

1.新建零件:

在这里插入图片描述

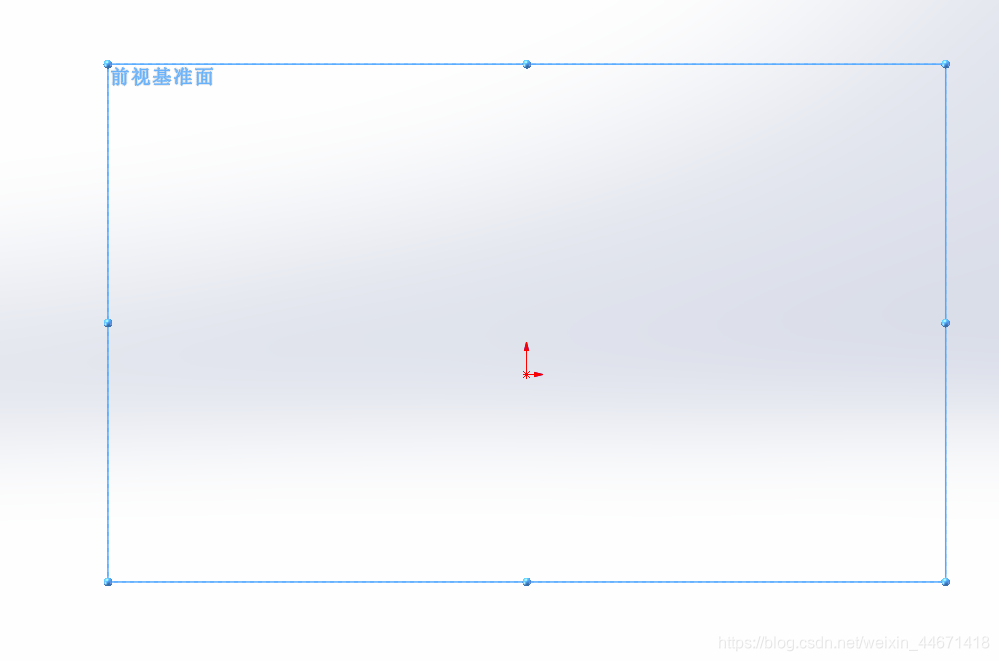

2.绘制前视基准面的草图:

在这里插入图片描述

3.在草图中画出,三维模型在此二维面上的样子,然后通过旋转拉伸等操作变成立体。

在这里插入图片描述

主要的工具都在这里:
在这里插入图片描述

4.画草图:

在这里插入图片描述

5.用智能尺寸标注尺寸:

在这里插入图片描述
在这里插入图片描述

6.旋转:

在这里插入图片描述

确定一个旋转轴:
在这里插入图片描述确定:
在这里插入图片描述
在这里插入图片描述

7.给圆柱打通孔:

因为要在图示位置打孔,所以首先要选择打孔的基准面:
在这里插入图片描述

   选择在该面草图绘制:
在这里插入图片描述选择圆工具:
在这里插入图片描述

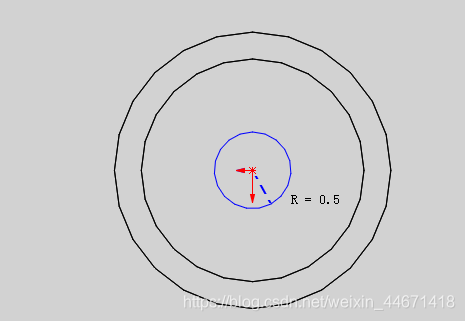

   做半径为0.5的圆:
在这里插入图片描述在这里插入图片描述对该圆进行拉伸切除,切除拉伸出来的圆柱部分:
在这里插入图片描述
在这里插入图片描述至此通孔:
在这里插入图片描述

8.下面切割底座

首先选择参考基准面:
在这里插入图片描述点击工具栏的 插入-》参考集合体-》基准面,设置相关参数:
在这里插入图片描述

选择该基准面,绘制草图:
在这里插入图片描述

   画一个覆盖底座的矩形:

在这里插入图片描述

   特征选择拉伸切除,设置相关参数:

在这里插入图片描述在这里插入图片描述

如图:
在这里插入图片描述

   另外一半同理(其实可以用镜像对称功能):

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

至此,零件如图:
在这里插入图片描述

9.下面为底座打孔:

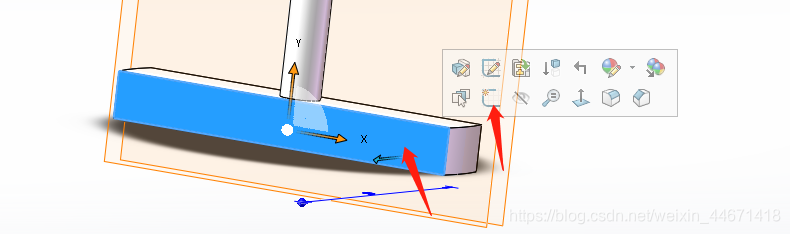

选择基准面,草图绘制:
在这里插入图片描述

   画圆圈:
在这里插入图片描述拉伸切除:

在这里插入图片描述

   我想要对称再来一个孔,所以先选中一个镜像对称的平面(这里是前视面):
在这里插入图片描述

工具栏-》插入-》镜像:

在这里插入图片描述

   效果如图:
在这里插入图片描述

10.现在分割一下零件:

选择右视面为基准面:
在这里插入图片描述

   正视,草图绘制只包含底座的矩形:
在这里插入图片描述拉伸切除:
在这里插入图片描述效果如图:
在这里插入图片描述

再切除上半部分,获得另一半:

在这里插入图片描述

至此,绘制完成,3D打印后,可以通过螺丝将其拼在一起。
