轻松进行SOLIDWORKS基础绘图

通过几个简单的步骤教大家轻松进行SOLIDWORKS基础绘图：

1.打开界面：

   2.点击文件，即可出现：

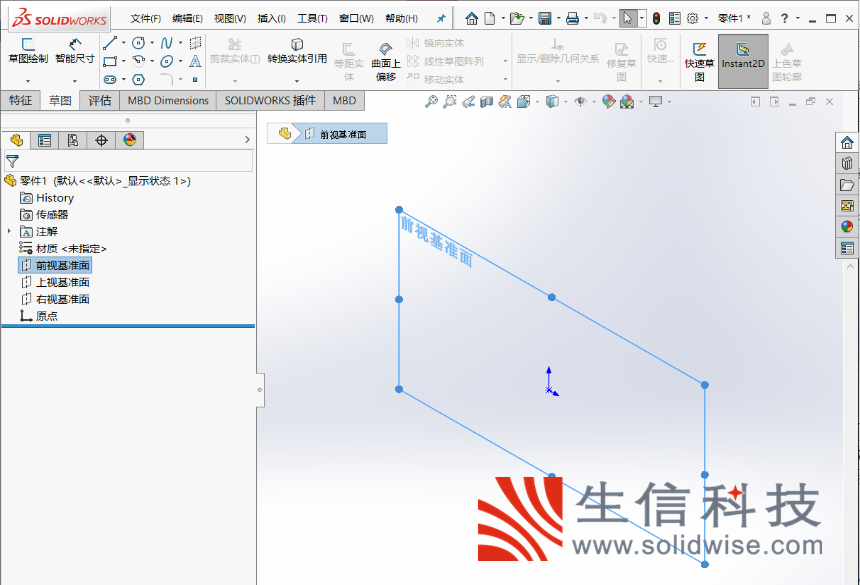

   3.先选择零部件的设计：鼠标左键前视基准面便可得到下图，再按空格键便出现向下左右前后视图，可调整视图方向，我们选择前视基准面作为画图面，如下面第二幅图。

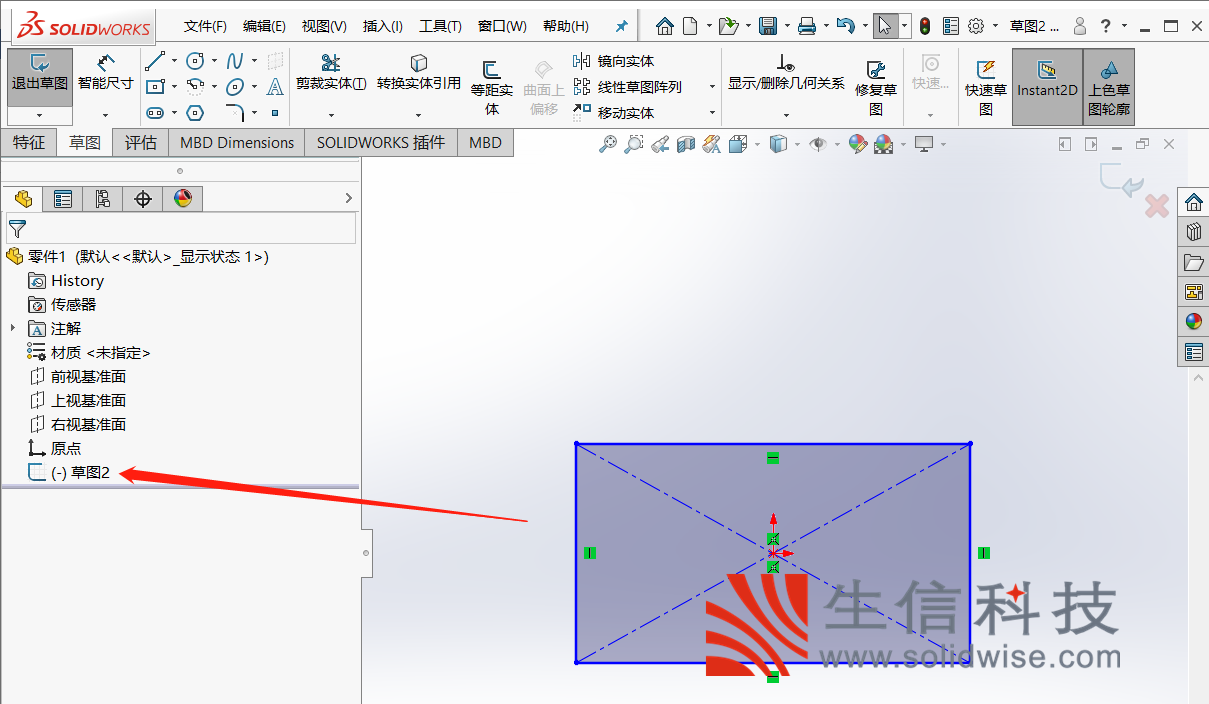

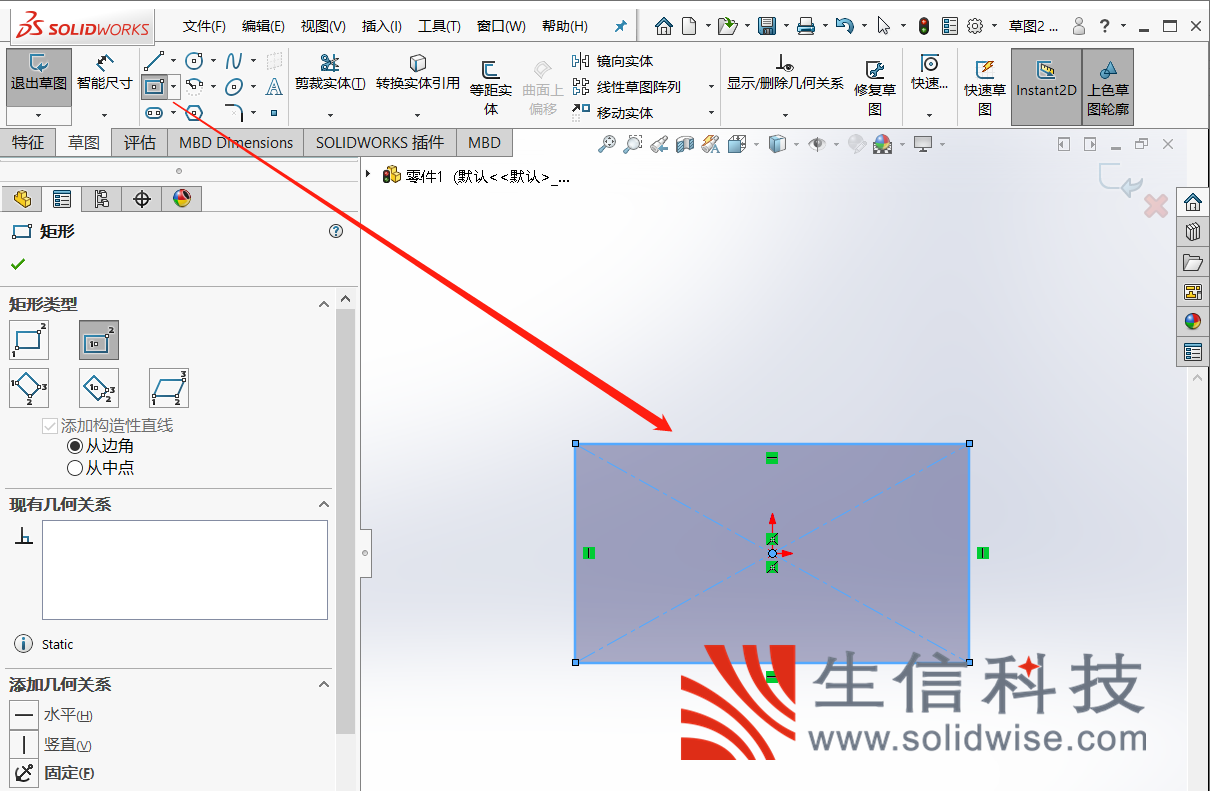

   4. 点击草图绘制，便进入了绘制草图模式，点击方框中的矩形，单击拖拽至想要形状再单击便可确定图形，esc键便可退出画矩阵模式便可得到一张草图,将其选中便可在其中进一步作图。

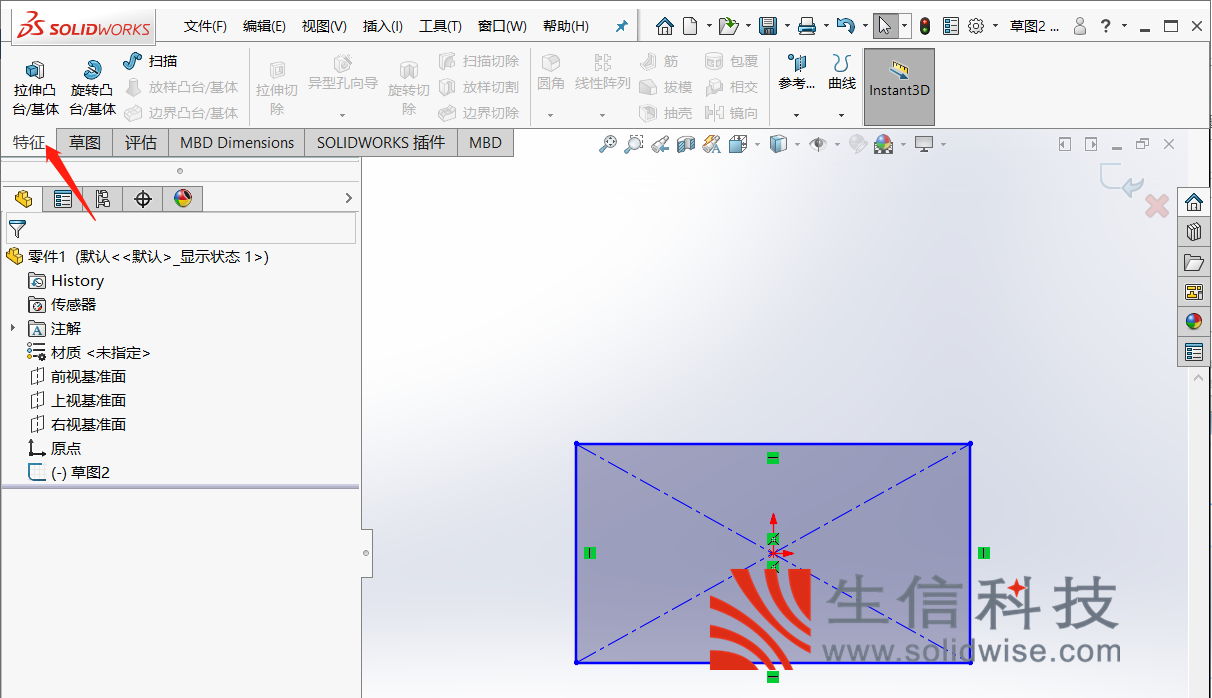

5.选择特征，再选择特征命令管理器中的拉伸凸台命令，便可将二维平面拉伸成三维实体。

6.在界面中输入想要的方向和相应的尺寸，在得到想要结果后可选√确定，即得到凸台拉伸体。


7.选择凸台拉伸体要操作的一面，即可进入草图模式，进一步进行相应操作。


8.选择特征，再选择特征命令管理器中的拉伸切除命令，便可对所画图形进行切割得到一个切除-拉伸特征（在凸台拉伸体上）。

注意，切除或拉伸的形状一定要是一个闭环，才能进行相应的操作。
