SolidWorks基础绘图入门指南

    环境：2016版本

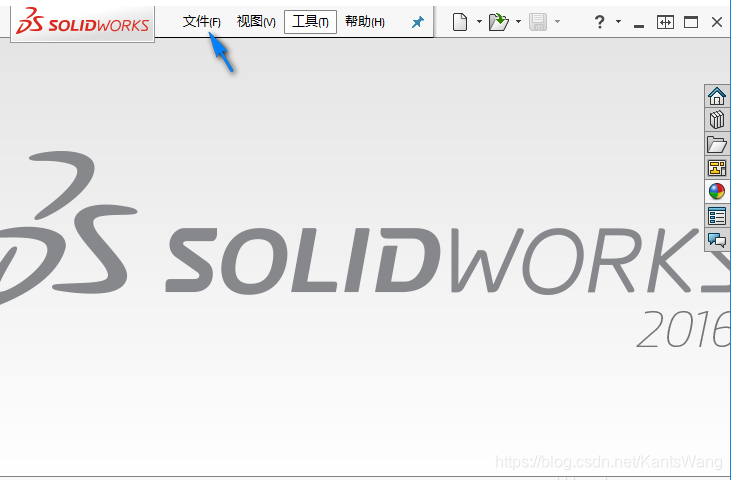

    打开界面：

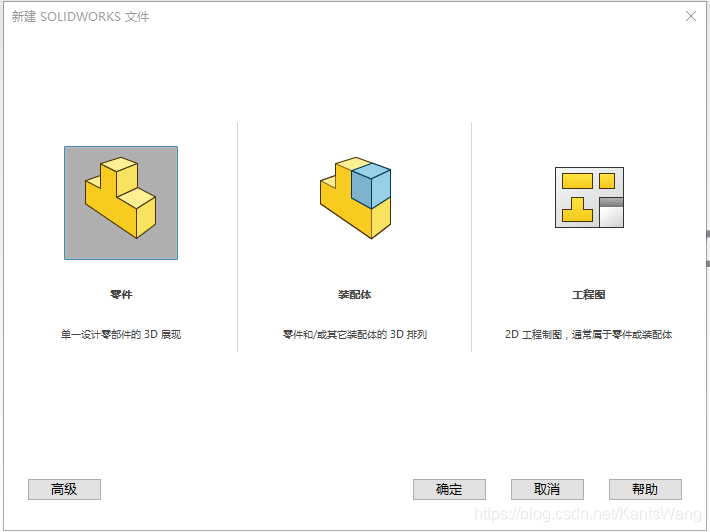

    点击文件，即可出现：

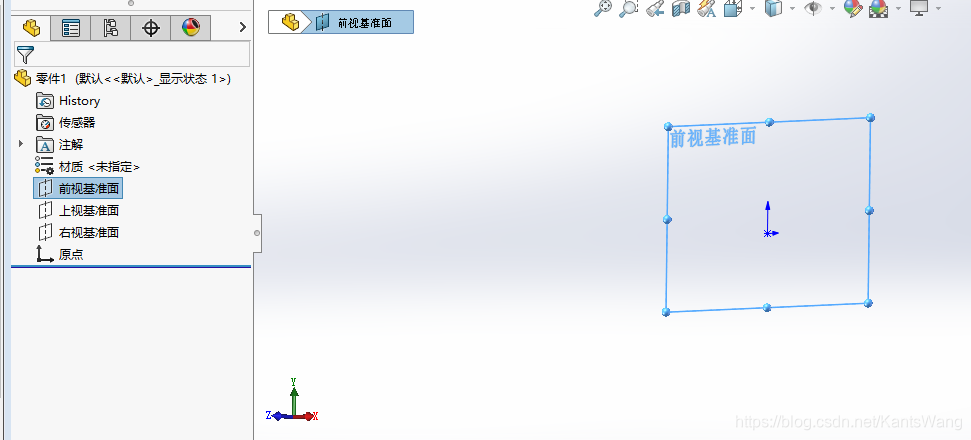

   先选择零部件的设计：鼠标左键前视基准面便可得到下图，再按空格键便出现向下左右前后视图，可调整视图方向，我们选择前视基准面作为画图面，如下面第二幅图。

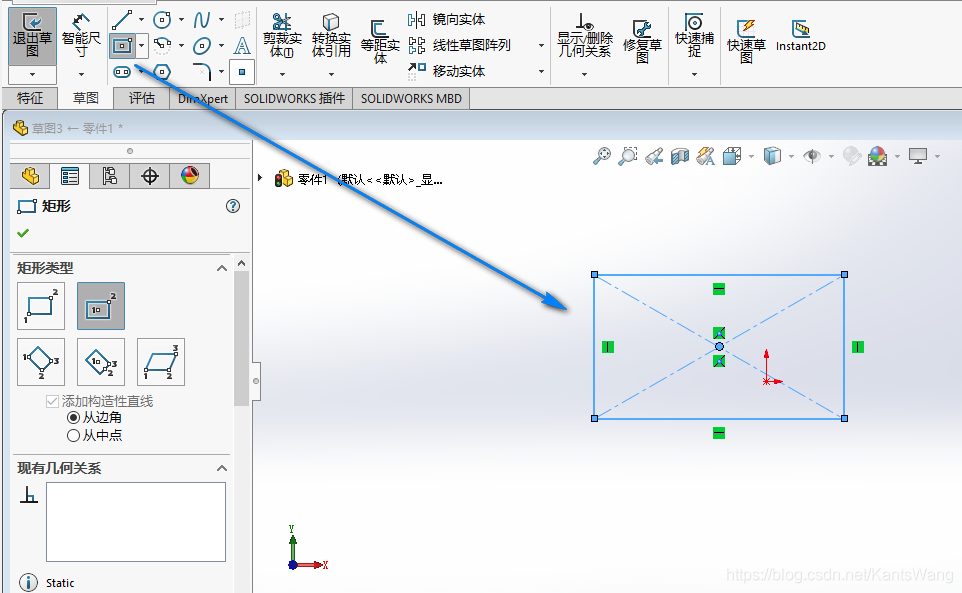

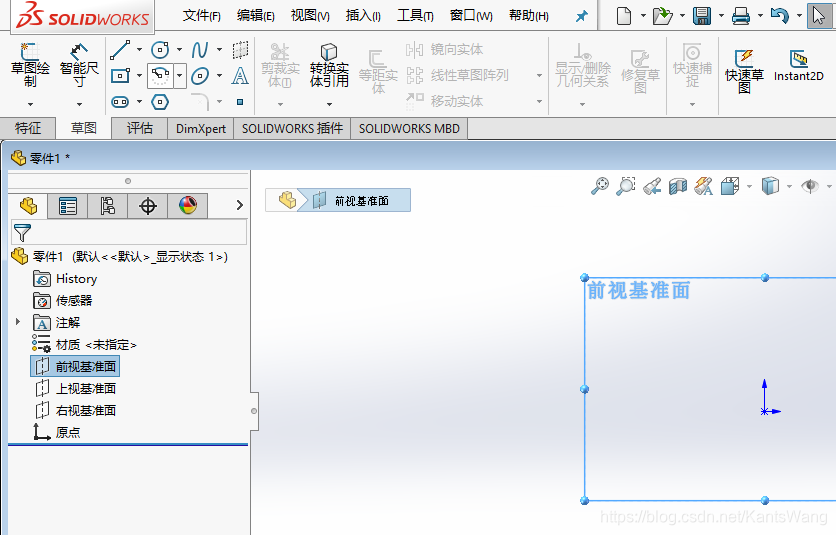

   点击草图绘制，便进入了绘制草图模式，点击方框中的矩形，单击拖拽至想要形状再单击便可确定图形，esc键便可退出画矩阵模式

便可得到一张草图3,将其选中便可在其中进一步作图。

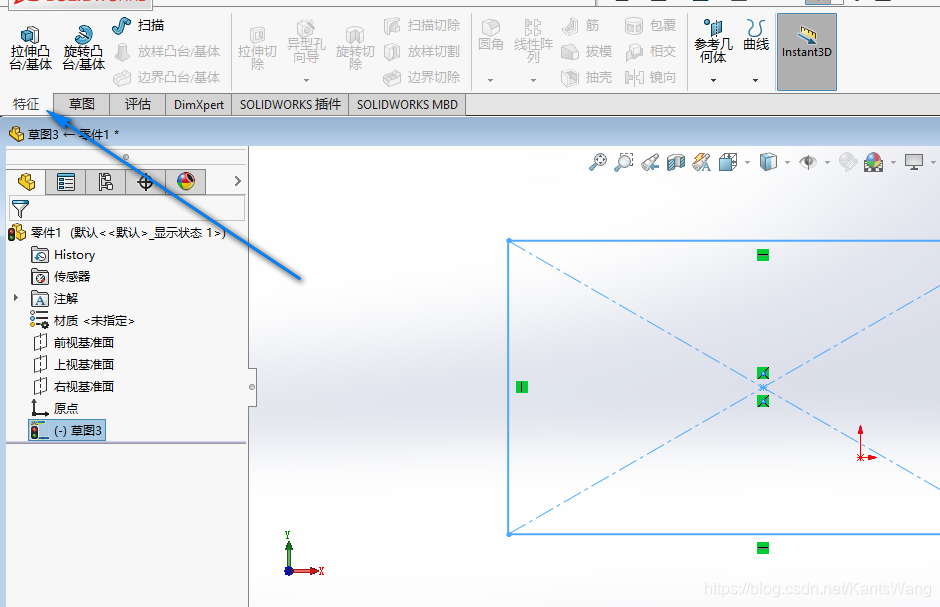

选择特征，便可将二维平面拉伸成三维实体。选择拉伸凸台

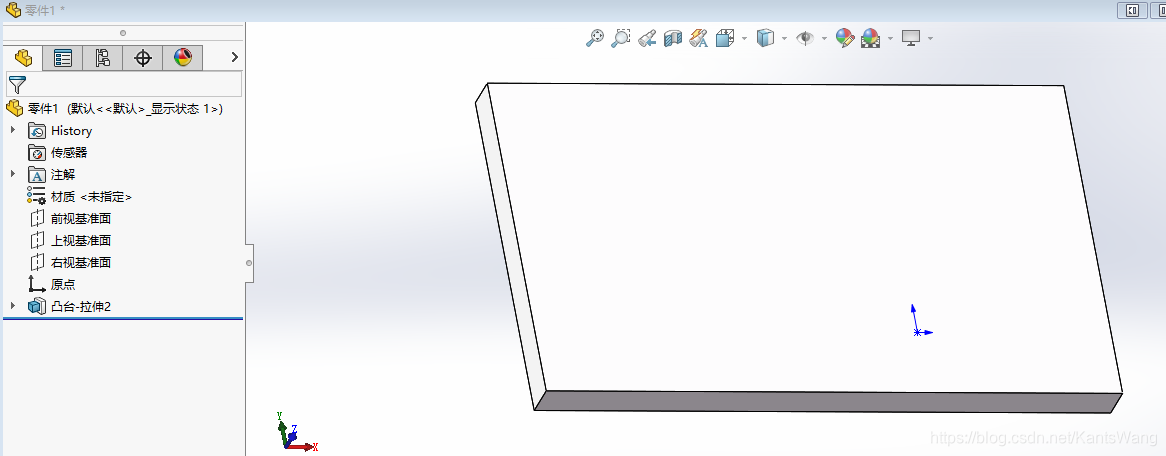

在界面中输入想要的方向和相应的尺寸，在得到想要结果后可选√确定，即得到凸台拉伸体

选择凸台拉伸体要操作的一面，即可进入草图模式，进一步进行相应操作。

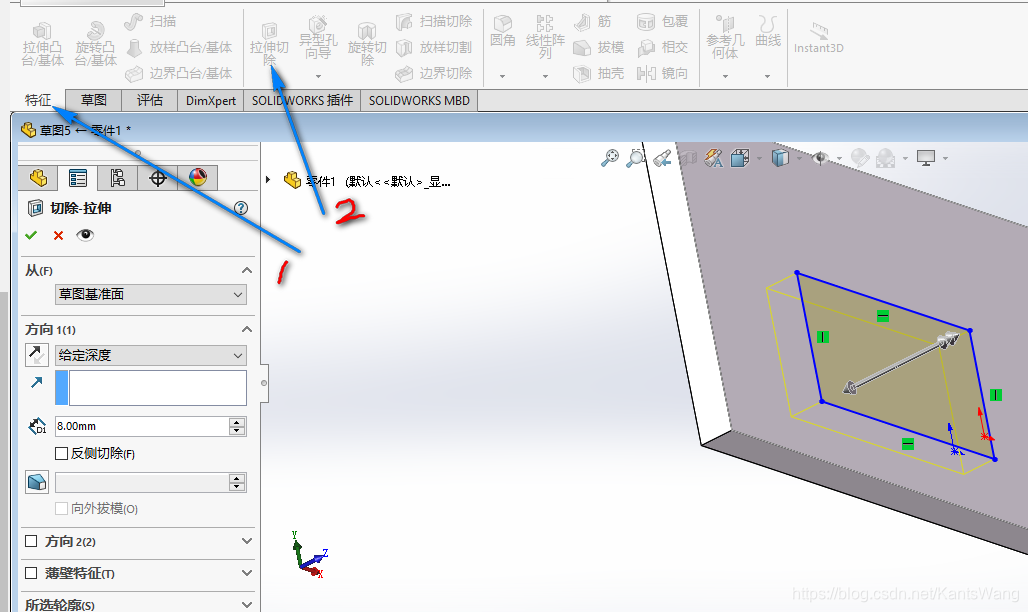

选择特征便可对所画图形进行切割，可以是设计的结构、螺帽等尺寸

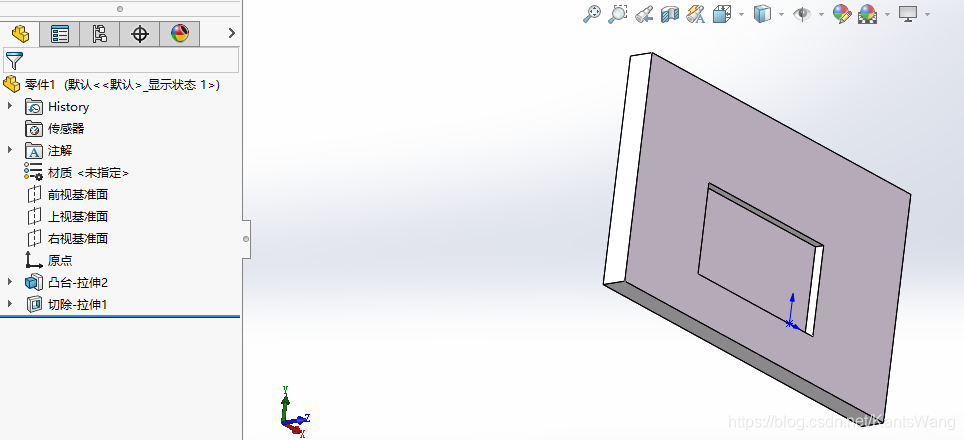

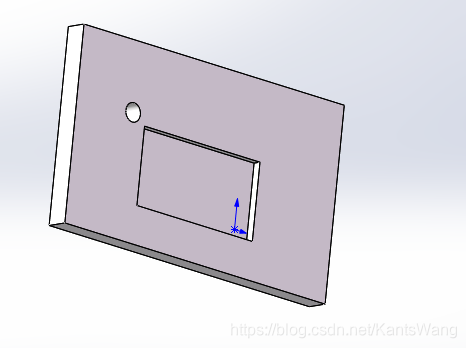

就得到一个切除-拉伸体，注意，切除或拉伸的形状一定要是一个闭环，才能进行相应的操作。
