为了制作不同Z平面高度的图形,需要选取不同的参考面,因此:ctrl+鼠标选中参考面(选中参考面边线),直接拖移,直至大概的位置,然后再输入偏移距离。
对于作图过程中的过程线与辅助线,不要随意删除,可以:选中-->作为构造线;

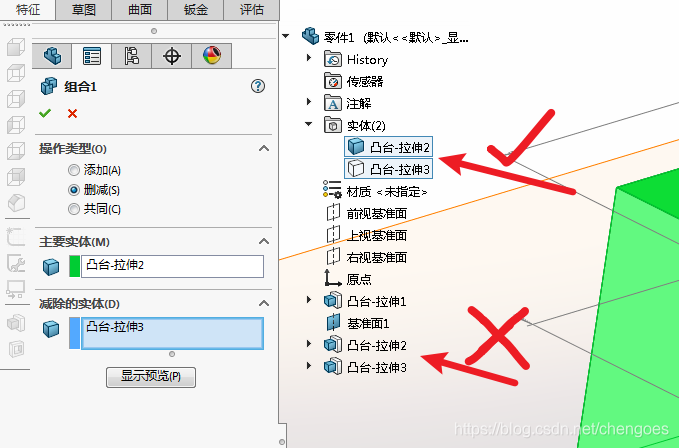

插入--->特征--->组合
点击特征树,左边出现全部的设计过程,选择实体中的栏目,而不是选择特征树下的栏目,不然会报错:
“特征不能被选择。从特征树或图形窗口中选择一实体”

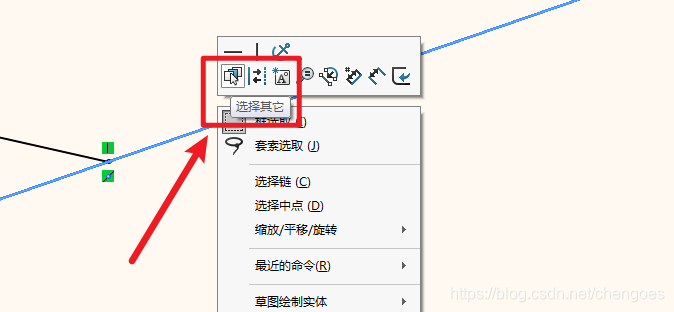

选中两条重合的直线,右键--->选择其他--->出现实体名字列表--->选择

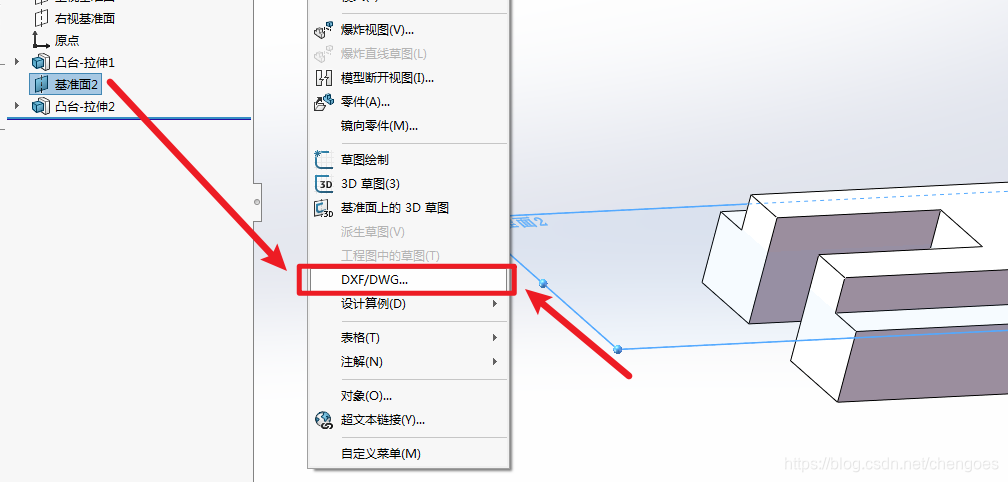

选择基准面---->插入---->DXF/DWG(注意要保存为低版本格式,否则无法识别)---->下一步---->下一步----->完成;
最好是同一个图层模板复制出每一层,否则会导致不同基准面导入的图形参考点不一致!

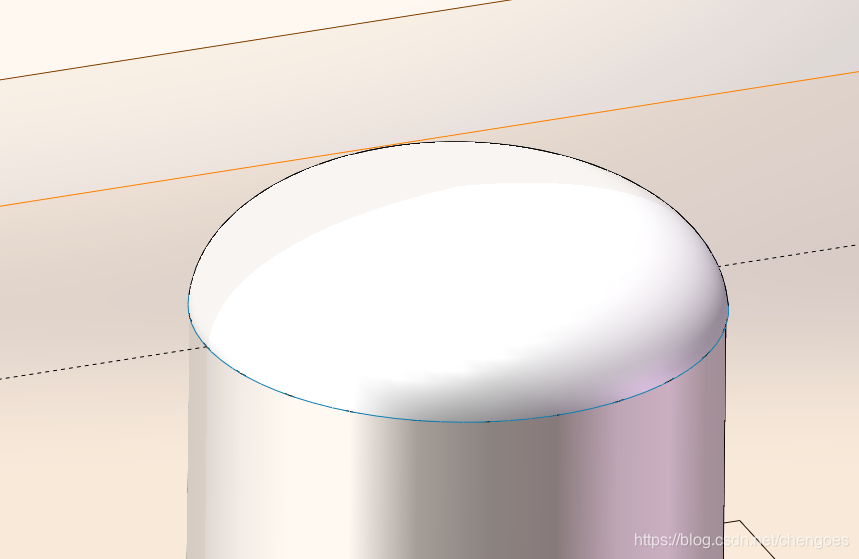

对于曲面旋转生成帽子形状物理,需要采用曲面--->旋转曲面,而不是特征--->旋转凸台;

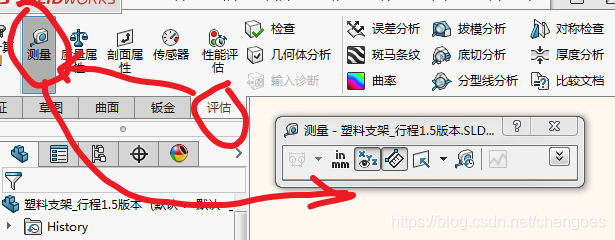

选择:评估---->测量

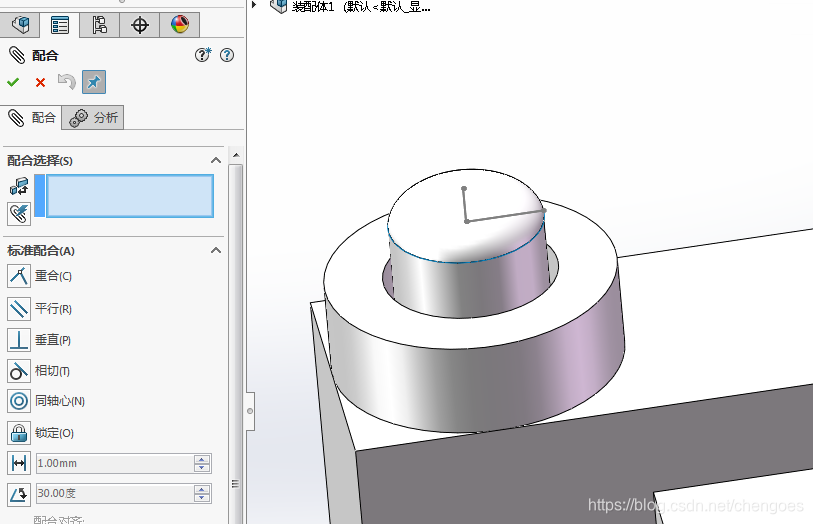

新建一个装配体文件gb_assembly,导入需要装配的零件,点击【配合】,有多种配合模式可供选择。
