Solidworks学习笔记：从入门到精通的干货分享

31:12第1讲SolidWorks基础操作与功能订制

一、

1.文件 →新建

选择“高级”：

1》gb_part零件设计模式

2》gb_assembly装配体设计模式

3》工程图模板gb_a0/gb_a1/gb_a2/gb_a3/gb_a4/gb_a4p

注意：gb是国标的意思。选择1》就进入了Solidworks三维设计界面了。

2、注意：Solidworks软件低版本不能直接打开高高版本所创建的文档；建议在条件允许的情况，尽量安装2018~2022或以上。学习Solidworks建议有一定的AotuCAD基础，有CAD基础上手更简单。

3、分六个界面：

1)菜单前边是菜单功能组，后边部分是软件通用图标。带齿轮的是系统设置

如若没有显示菜单功能组，请点击一下黑色三角符号

2、功能模组：零件设计，我们通用的就是这个特征，它可以在不同的功能模块之间切换。（如需做曲面就点击曲面）

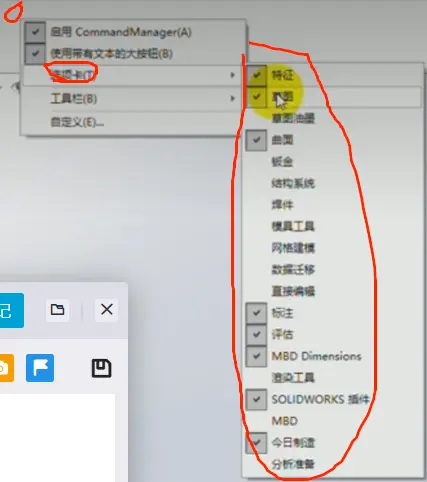

在功能模块右边空白处点击鼠标“右键”→单击“选项卡”勾住即可

3、设计树：记录建模步骤（重要）

4、视图前导：主要是用来控制我们的显示样式

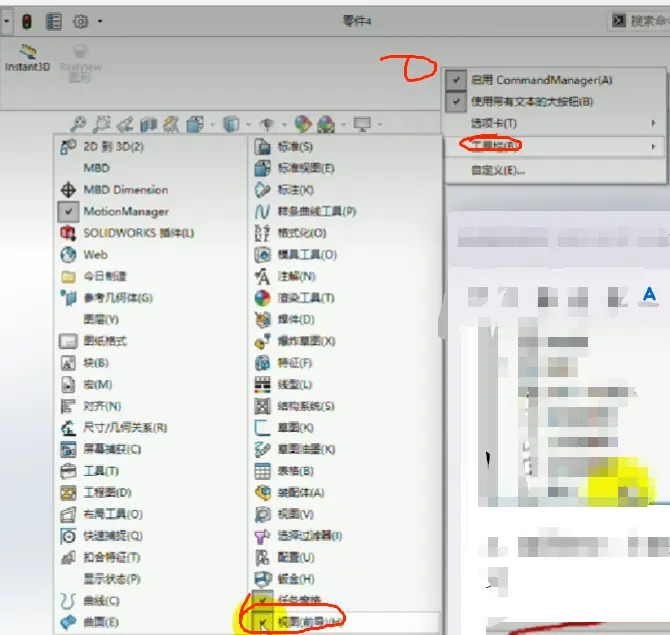

注意：如果软件开没有显示以上内容的话，根据步骤2的方法点击功能模组右边的空白处，再单击“工具栏”再勾住“视图前导即可”

5、任务窗格

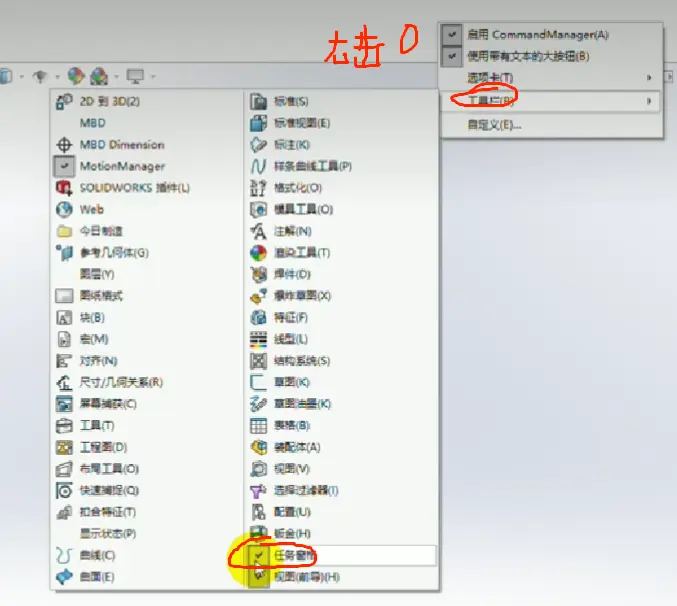

注意：如若没有显示按一下步骤操作，勾住任务窗格即可

6、建模窗口：无限大，画图工作界面。

底部是信息提示栏

二、

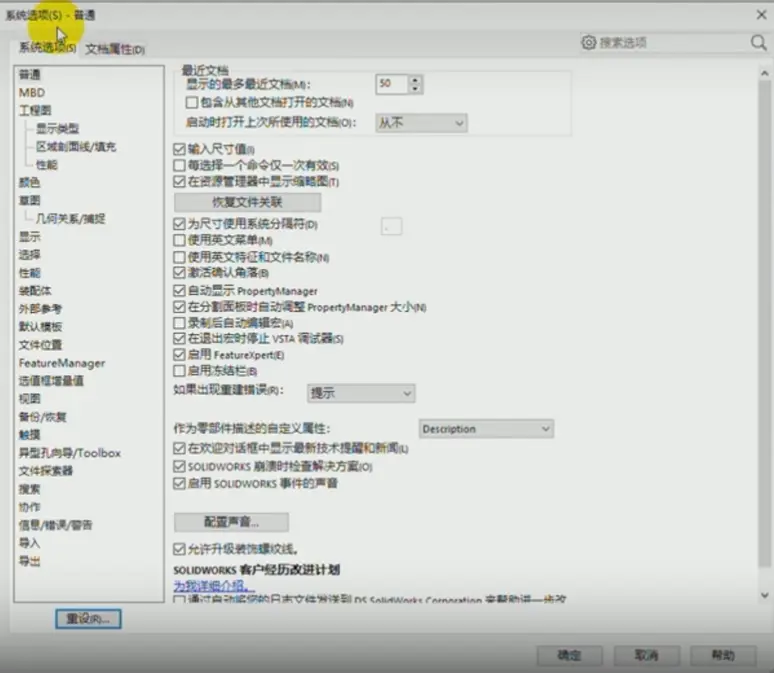

1、点击

，就可以进入到Solidworks系统选项设置。

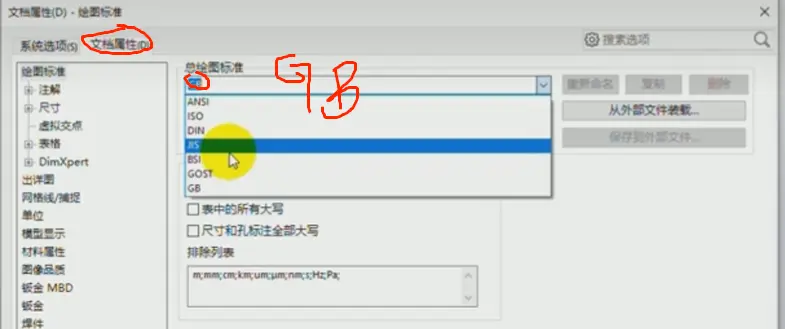

单击“文档属性”→选择：GB（国标）

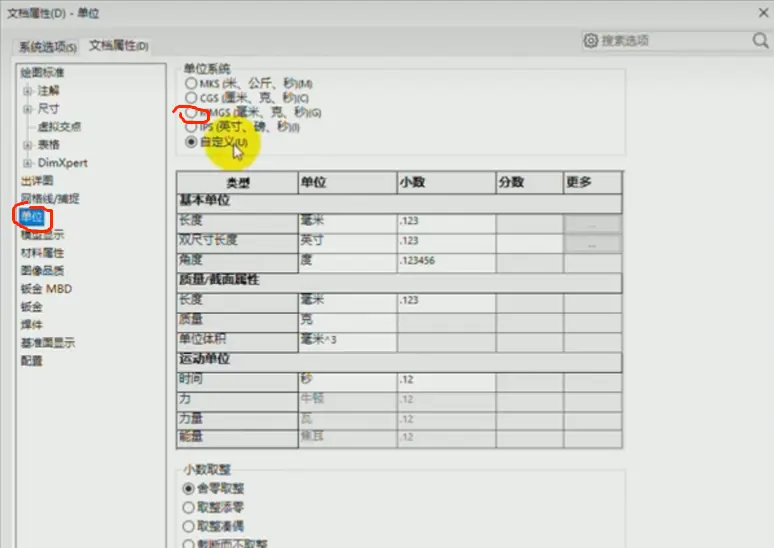

点击“单位”，设置单位

点击“确定”。

2、图标命令

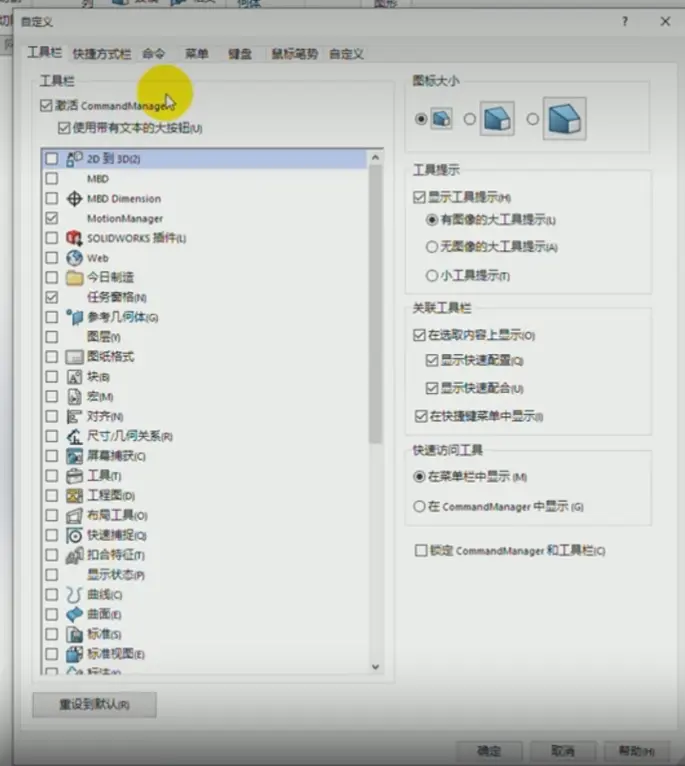

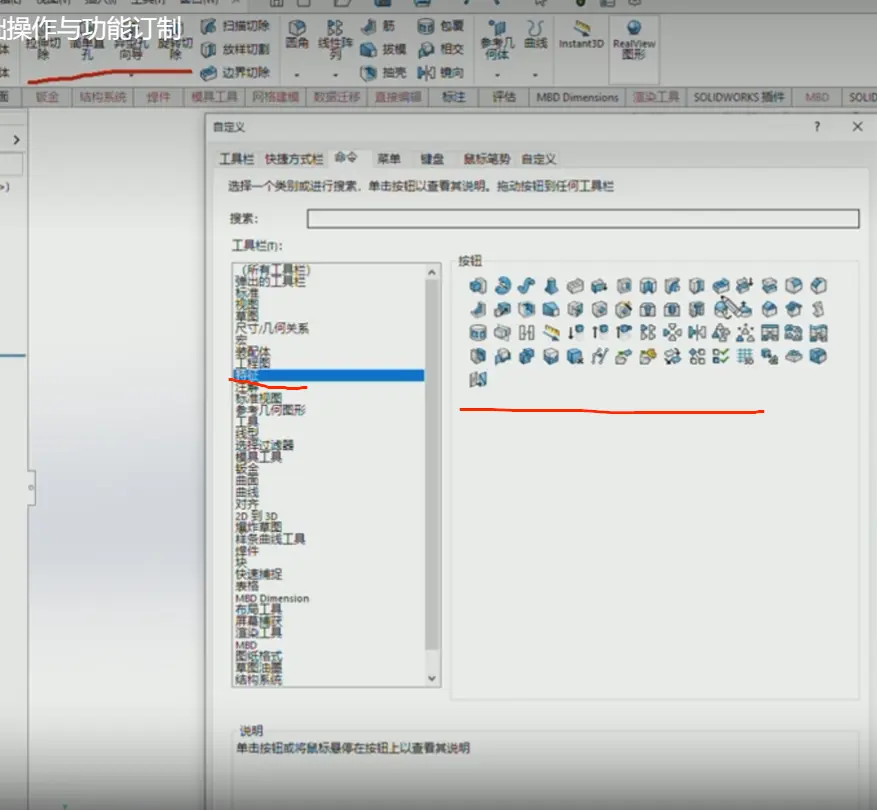

在功能模块组空白处单击“右键”→选择”自定义“

或单击下方三角符号，再选择自定义

弹出对话框

点击”命令“→找到”特征“，需要添加见框中按钮移动到功能模组即可，如需删除从功能模组拖回对应框就好。

其他同理。

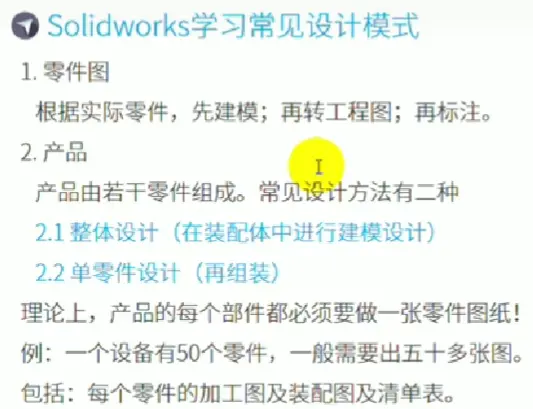

3、常见的设计模式

第1讲常用快捷键及视图样式

第2讲常用快捷键及视图样式 P2 - 10:33

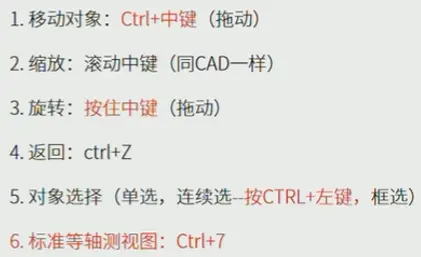

一、知识点——基本功能操作

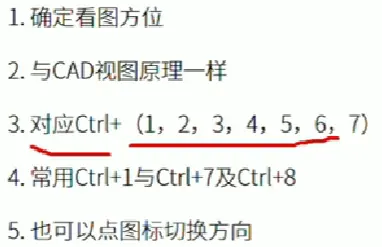

二、知识点——视图定向

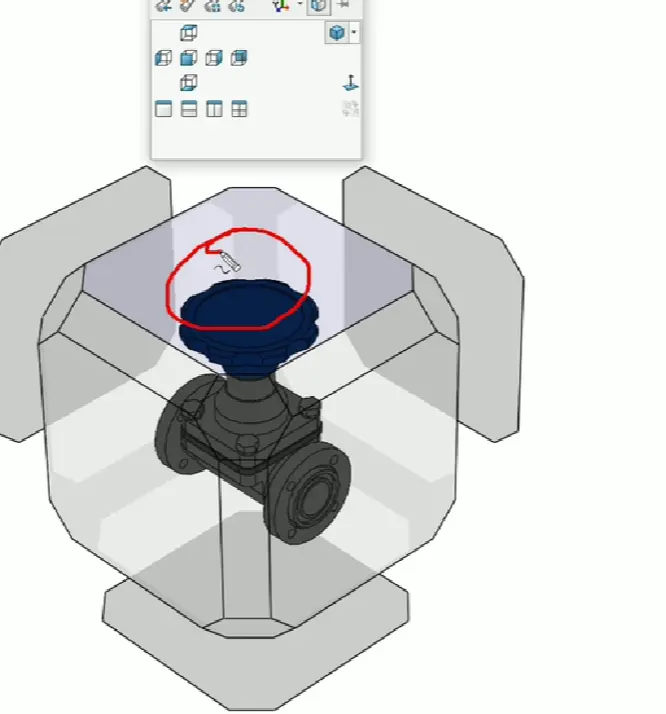

1、按空格键可以快速启动视图定向

2、Ctrl+8快速摆正。

三、知识点——文档操作

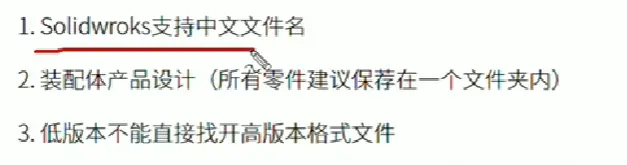

第3讲视觉样式及对象可见性

第3讲视觉样式及对象可见性 P3 - 00:04

1、设计背景

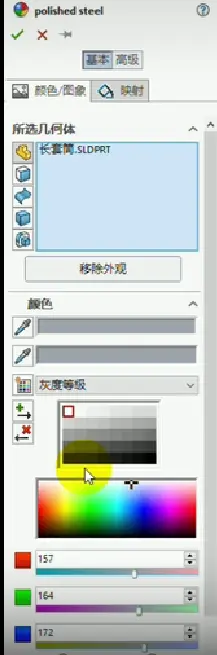

2、修改颜色单击

注意：如果零件比较多，需要给出不同的颜色，那么先单击

，选择一种颜色后，再点需要着色的部件零件（对象）。

一、知识点——视觉样式

1、带边线的着色

2、不带边线的着色

3、隐藏

4、看不到的线以虚线显示

5.线框模式所有的线都会以线框模式显示出来

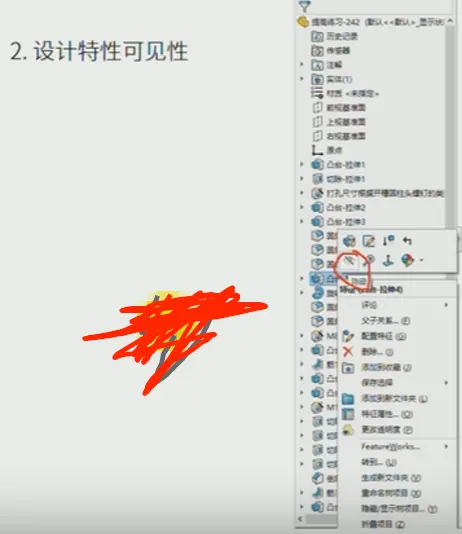

二、知识点——可见性

第3讲视觉样式及对象可见性 P3 - 10:49

注意：要隐藏某一块点击

压缩即可，显示点击解除压缩即可。

第4讲参数化、设计树及特征父子关系

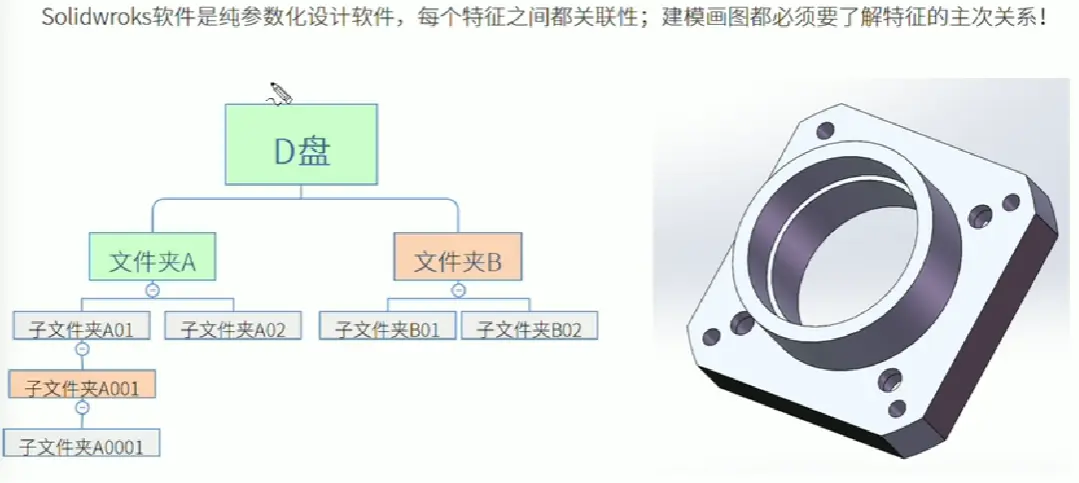

一、知识点——特征的父子关关系

第4讲参数化,设计树及特征父子关系 P4 - 03:11

二、参数化

1.双击需要修改的大小，点击尺寸标注修改好后，点击红绿灯

重生成你刚改的尺寸。

2、工程图会同步更新。

第5讲Solidworks基准绘图概述（重要）

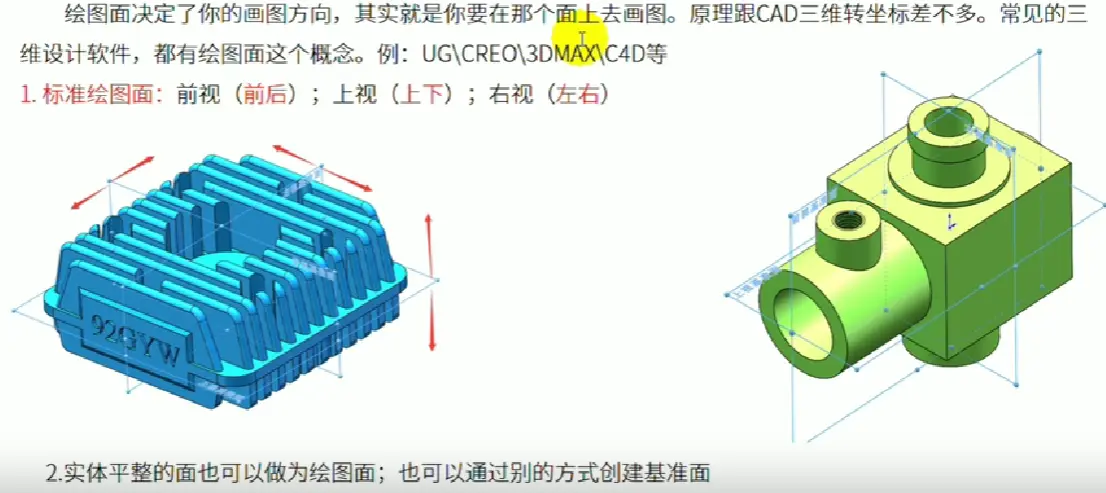

一、知识点——绘图面

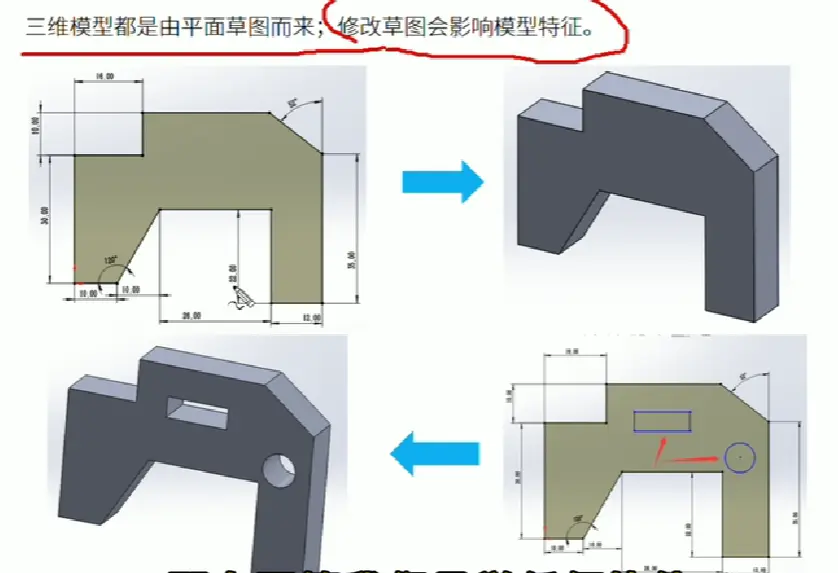

二、知识点——草图与建模
