SOLIDWORKS焊件模块入门到精通指南

SOLIDWORKS焊件模块是针对焊接件模型所做的模块，它可以帮助设计师快速进行焊接件模型的绘制。如果不使用焊件模块功能，我们在设计这类零件时，就只能按照零件装配的方式来做；如果使用焊件模块功能，只需要绘制草图轮廓线，选择对应的型材，就可快速生成一个完整的焊件模型。

下面给大家简单介绍一下SOLIDWORKS焊件功能是如何使用的。

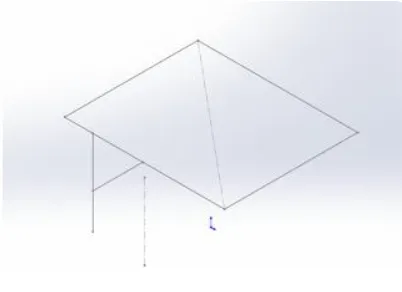

1、绘制轮廓草图。可使用 2D 或者3D 草图来定义焊件结构的基本框架，如下图所示。

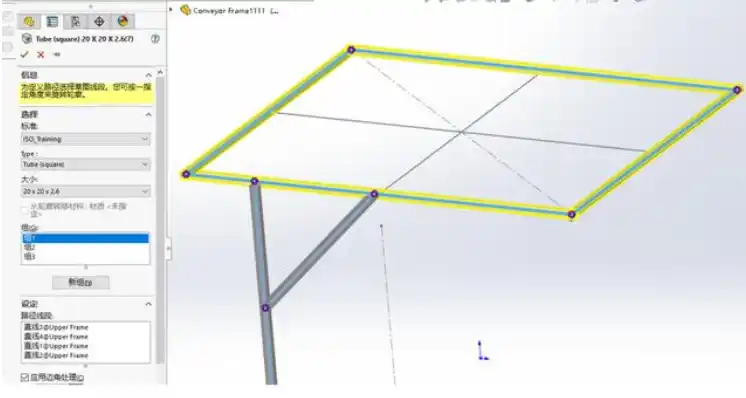

2、选择“结构构件”功能。点选路径线段，选择构件的标准，类型和尺寸，由于同一组的绘制路径段必须相连或者相互平行，所以如图所示的布局需要添加三个组。

3、边角处理的方式我们可以自行选择。

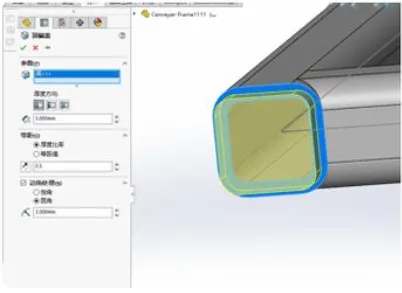

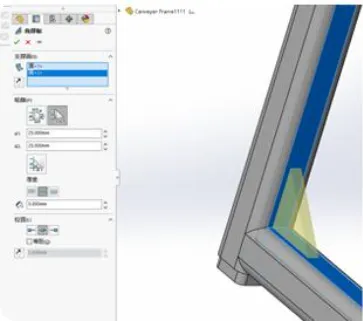

4、焊件中角撑板和顶端盖是很常用的特征，通过焊件功能可大大简化这两个特征的创建过程。

5、这样就绘制完成一个简单的焊件零件。

绘制过程中所用到的焊件轮廓库也是可以自定义的，我们可以将常用的焊件轮廓做成库，方便调用，而且焊件模块还可以导出焊件切割清单，清单中可以自动汇总长度。我们还可以通过SOLIDWORKS二次开发的方式，批量给焊件切割清单添加属性信息，这样就能够最大程度的省去人工重复性工作。
