SolidWorks螺杆绘制教程:从零到精通

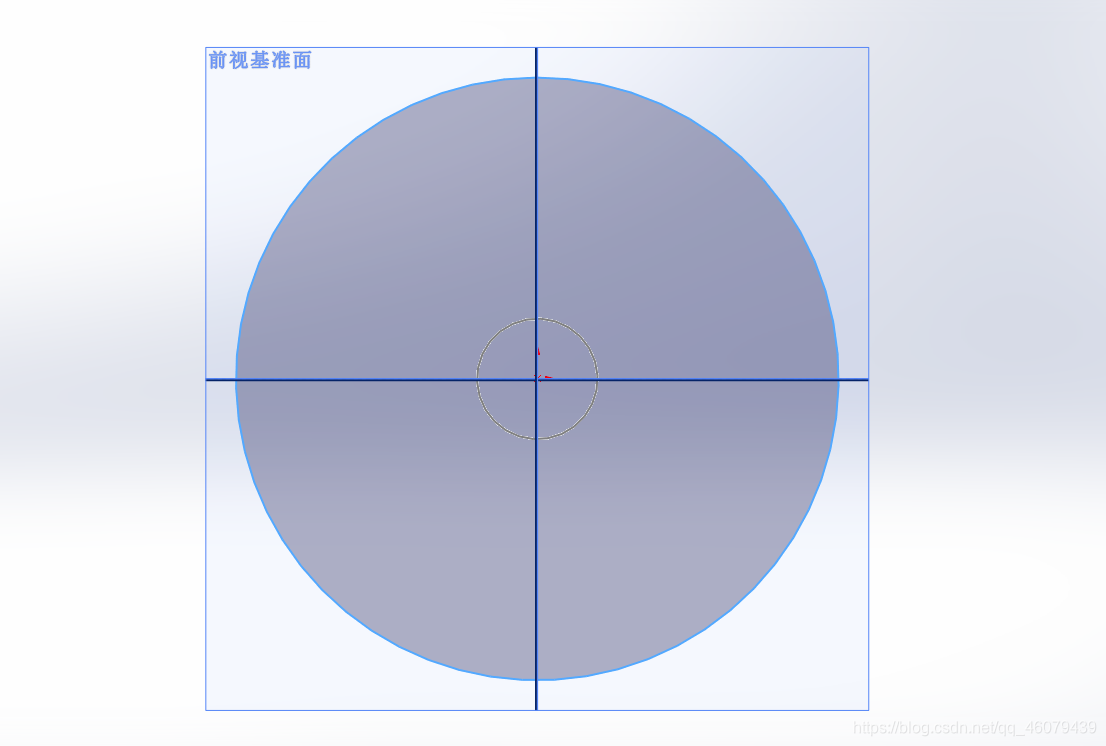

1、先画一个圆,作为轴,在这里选择半径3mm
在这里插入图片描述

2、退出草图后再画一个同心圆,这里选择半径15mm
在这里插入图片描述


3、不退出草图,选择“”特征“–>”“曲线”–>“螺旋线/涡装线”
在这里插入图片描述

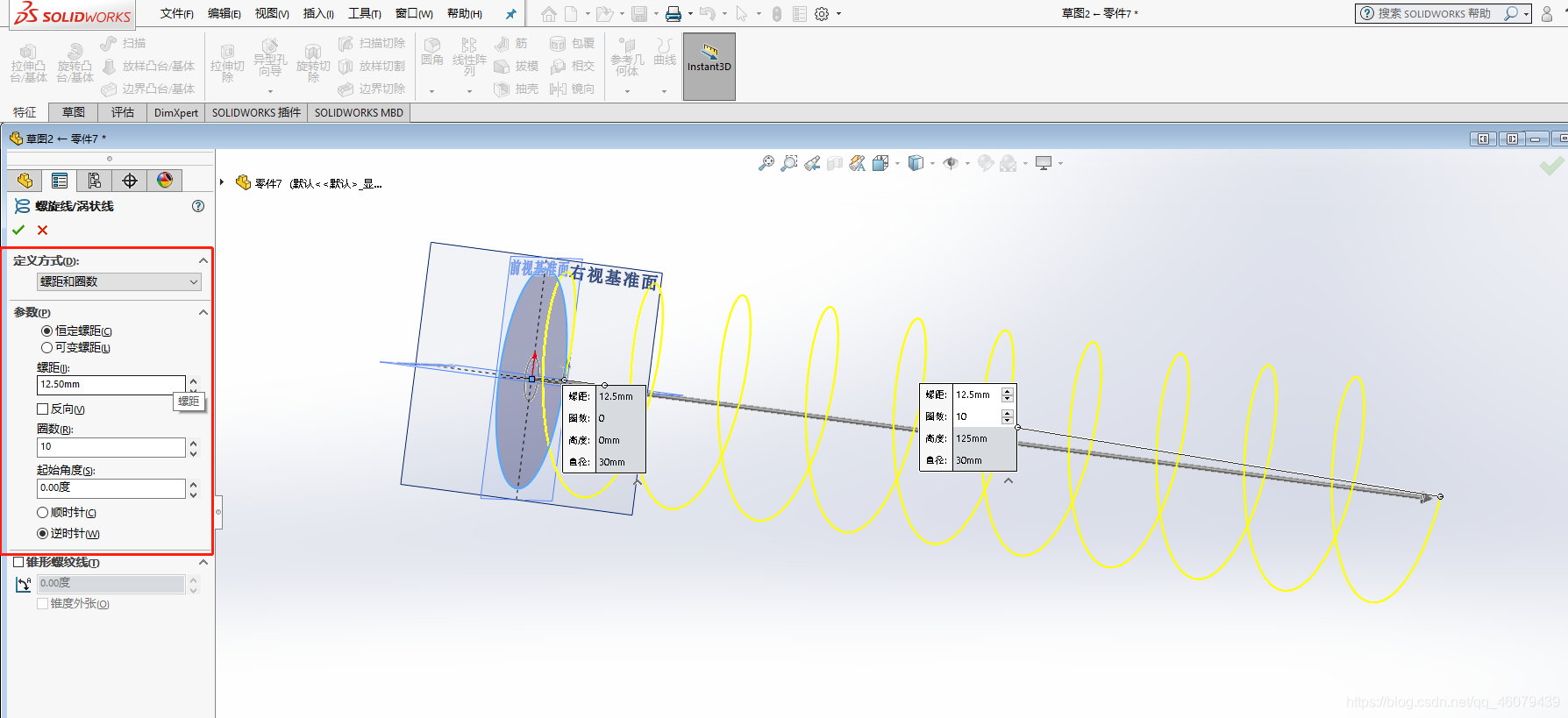

4、配置你想要的参数,可用鼠标中间查看预览图
在这里插入图片描述

5、保存退出草图

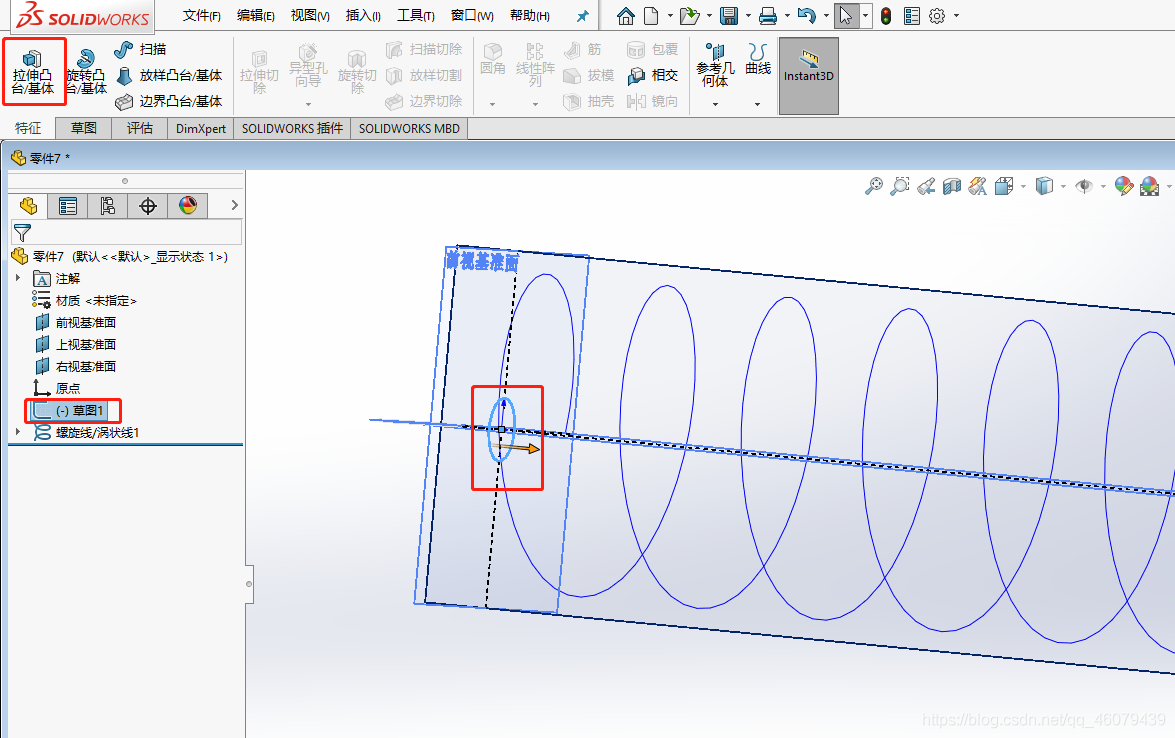

6、(拉伸轴)选择刚才的内圆,选择拉伸凸体
在这里插入图片描述

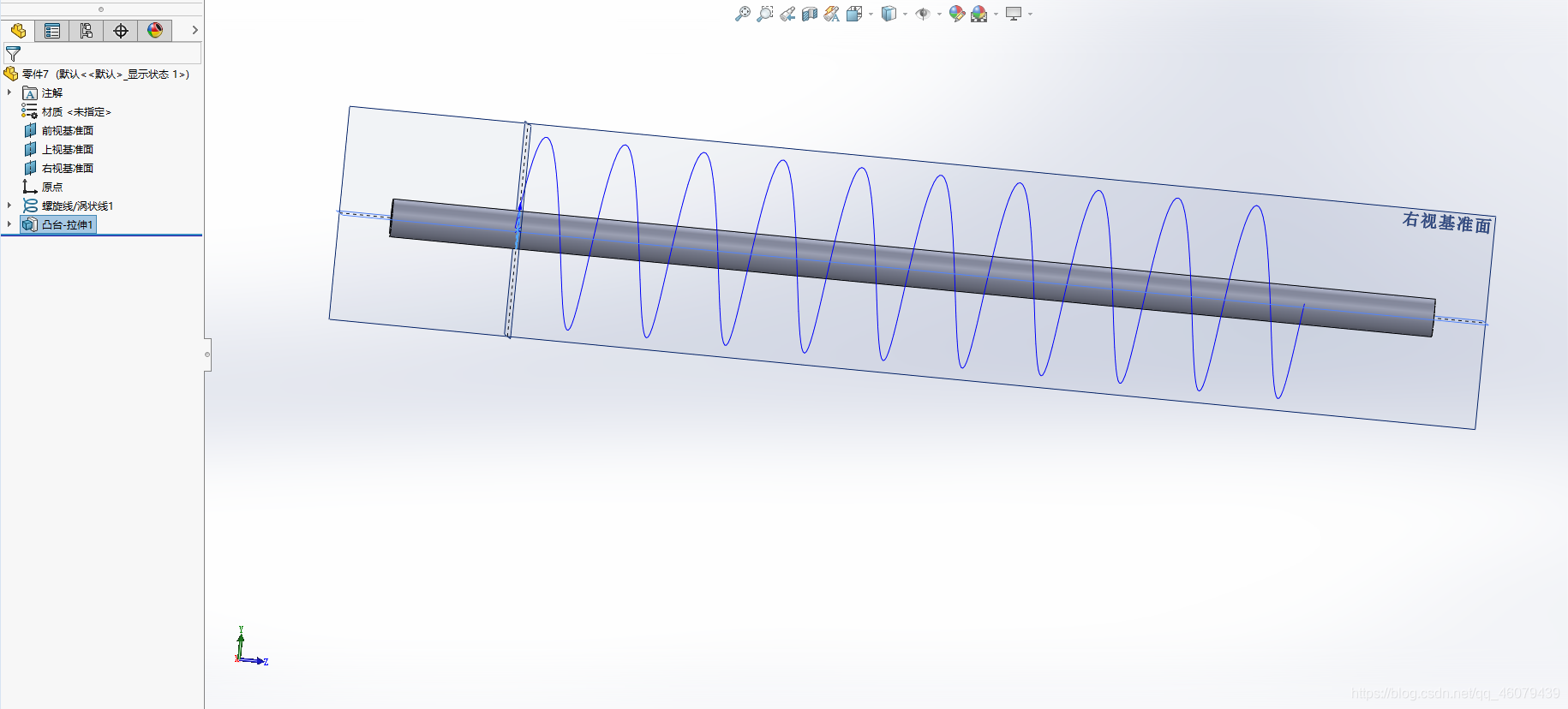

7、配置你想要的参数(根据需要勾选方向2)
在这里插入图片描述

8、选择某个基准面,在曲线上画矩形
在这里插入图片描述

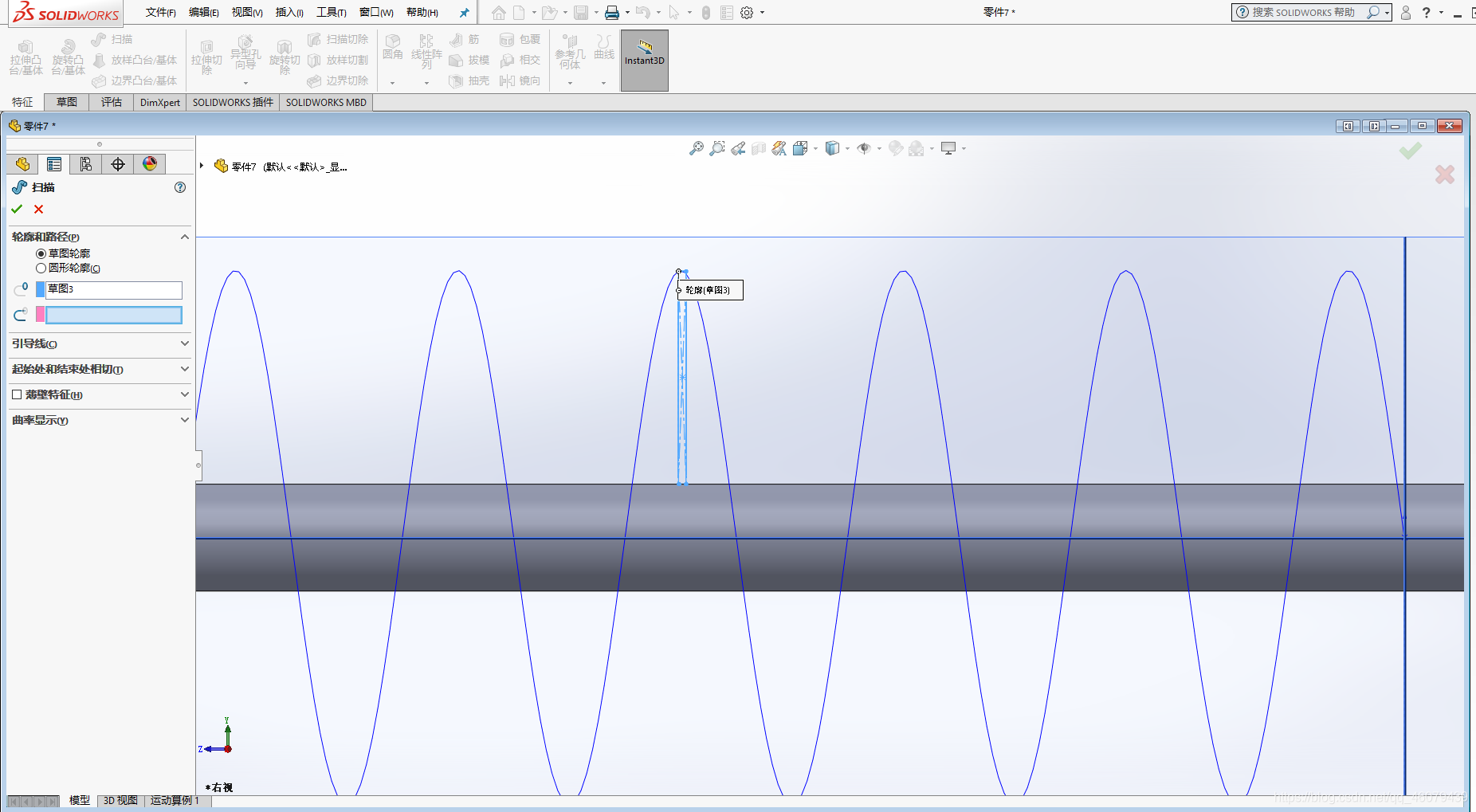

9、退出草图选择特征–>扫描
在这里插入图片描述

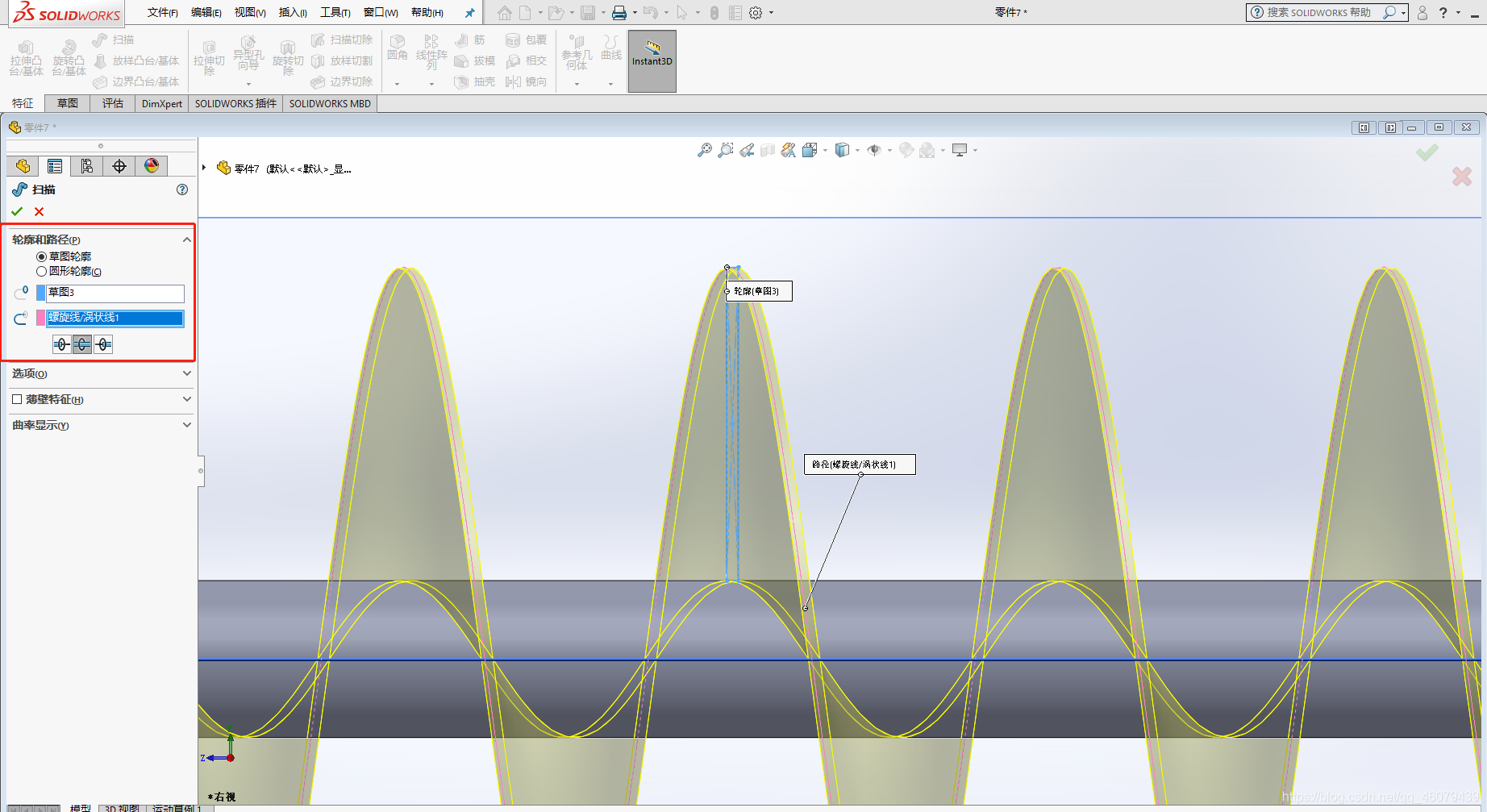

10、选择轮廓为刚才的矩形,路径为曲线,勾选双向
在这里插入图片描述

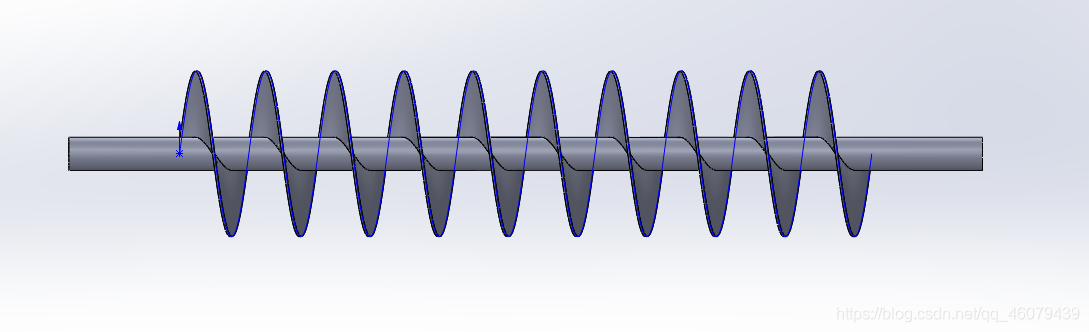

11、这样螺杆就画好了
在这里插入图片描述
