三维模型需要建立在草图特征上，因此需要先绘制二维草图。
二维草图的绘制（草图特征的建立）流程图如下
举一个简单例子：选择某个平面，绘制出圆的几何轮廓，确定圆的大小与圆心的位置，退出草图。这个例子对应上述的一个流程，同时也体现了Solidworks中二维图的绘制逻辑。可以看到，在每个流程的不同阶段，实现了不同的作用，最终，形成了有固定形状、大小与位置的，可以为后续三维特征所用的草图特征。
下面介绍在软件中，每个环节中的具体操作。
由于草图是绘制在一个平面上的，因此绘制草图特征前需要选择基准面。在设计树中进行基准面的选择，后续会介绍基准面的选择原则。
进入到主界面后，左侧找到设计树，
在前视、上视和右视中任选一个，点击“前视”，

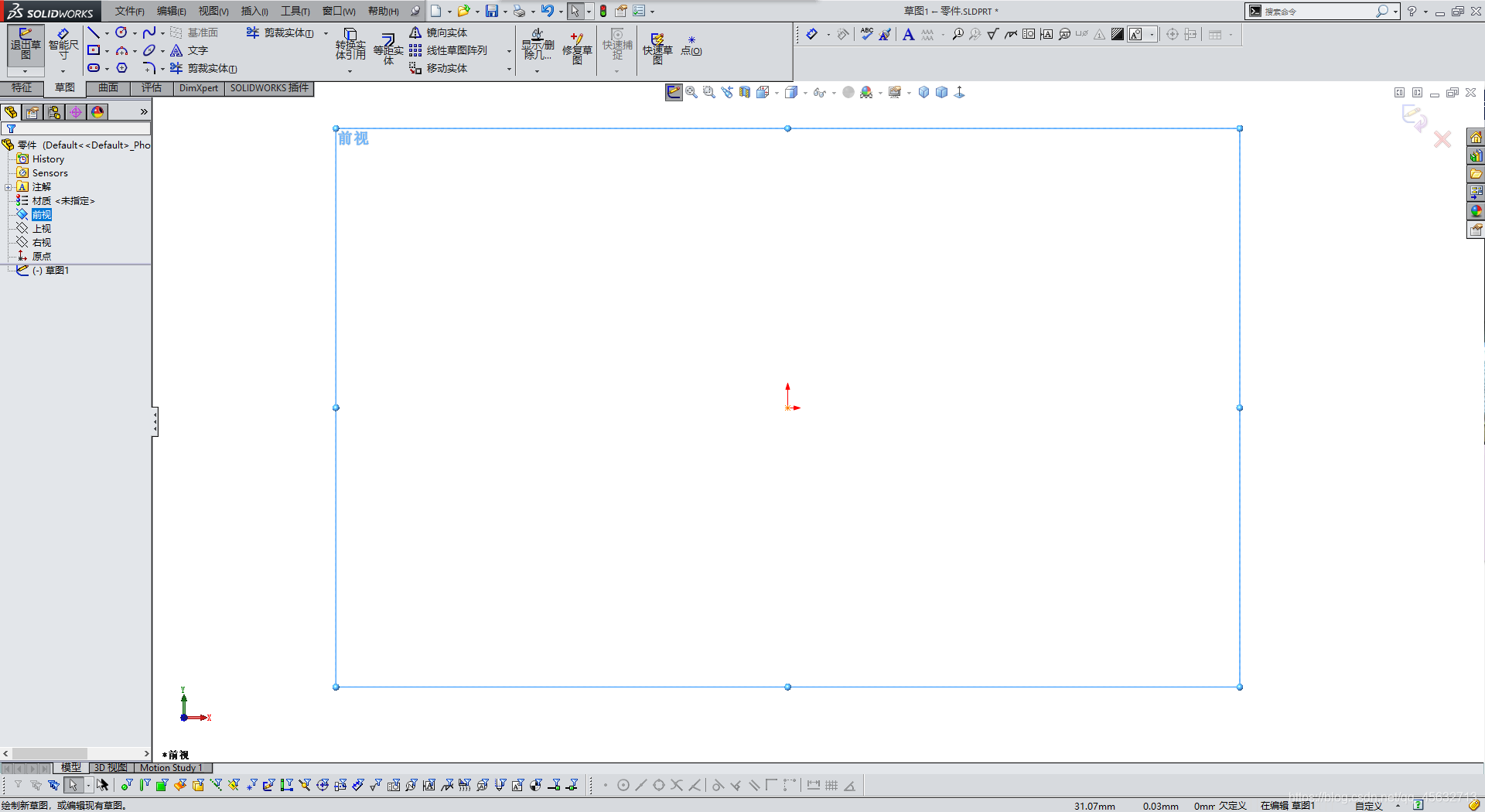

在跳出的选项框中，选择第一个图标（草图绘制），即可进入到草图绘制中。只有进入草图绘制中，才能进行后续的图形绘制。
一些基本图形，由单个几何元素构成，或者由多个几何元素简单组合而成。

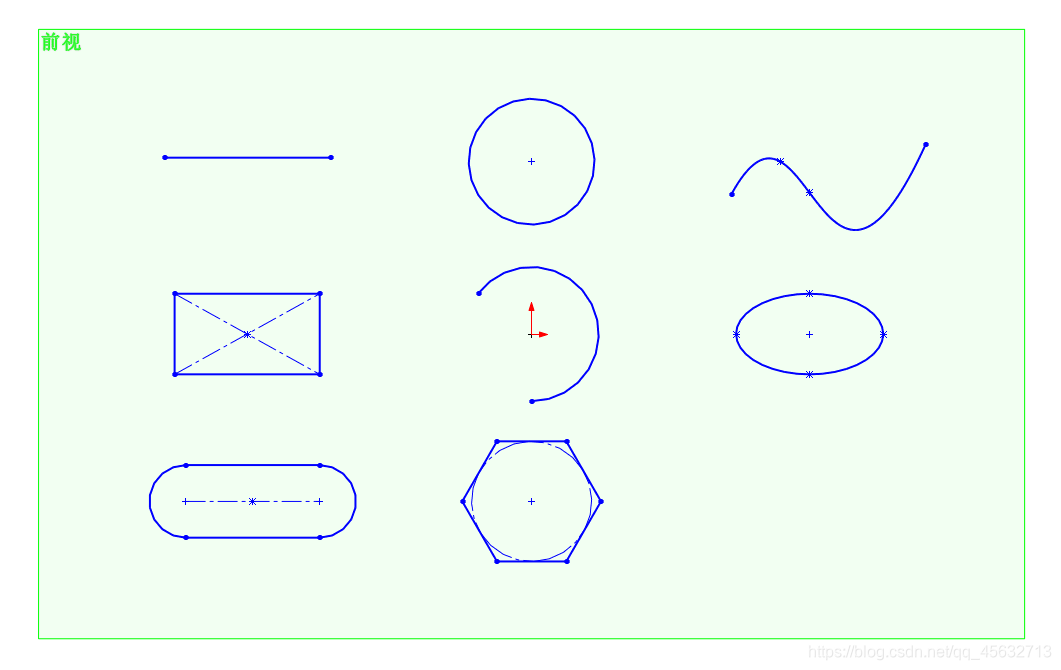

有哪些基本几何元素呢？直线、圆（圆弧）、曲线、矩形、椭圆等等。
对于这类基本图形的绘制，只需要绘制出一个或多个几何元素即可。
绘制结束后，可以直接进入3 约束环节。注意这里的绘制主要是几何形状的绘制，其主要的大小位置信息，由3 约束环节所确定。
绘制流程图如下
经过此流程后，将得到一个具有一定几何形状的，没有固定的位置和大小的基本图形。
下面具体讲解单个几何元素构成的图形的绘制流程。多个几何元素构成的图形在后续也会介绍。
以直线命令为例，找到工具栏中的直线形状的草图绘制命令，直接点击，
或是点击倒三角符号，在下拉菜单中，点击“直线”。
实线，中心线是直线线型的两种表示，可以在下面的属性中互相转变。

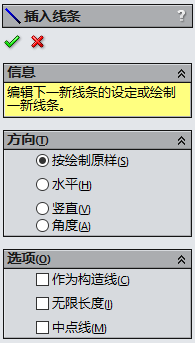

点击直线命令后，工作区左侧会弹出属性栏，按照默认设置即可，如有需要，在子属性栏“方向”和“选项”中点击进行设置。
系统已默认设置，属性栏在草图绘制阶段使用频率较低。
在工作区，点击一次确定第一条线段的起点，再点击一次确定第一条线段的终点，第一条线段完成。此时，直线命令并未结束，第一条线段的终点默认是第二条线段的起点，再在工作区点击一次即可完成第二条线段。这种称为线段间的链接，可双击结束。
上述是直线几何形状的绘制，为了方便画图，可以利用辅助线等，让其拥有一定的位置信息。直线由两点构成，两点不仅确定直线首尾的位置，还确定直线的方向。当鼠标拖进工作区后，在未进行点击操作前，
按上述方法，可绘制出如下图形：
点击属性栏对话框的绿色的对勾或通过Esc键可结束命令。
多个几何图形的
更多的图形是由多个几何元素组合而成。此时，可能会使用到更多草图命令，来形成大致轮廓。下面通过一些例子来描述这些命令。
在命令管理器中选择并点击“镜像实体命令”，
