SolidWorks:二维图纸到三维模型的轻松转换

如何通过solidworks将复杂二维图转化成三维图,下面通过操作进行演示。

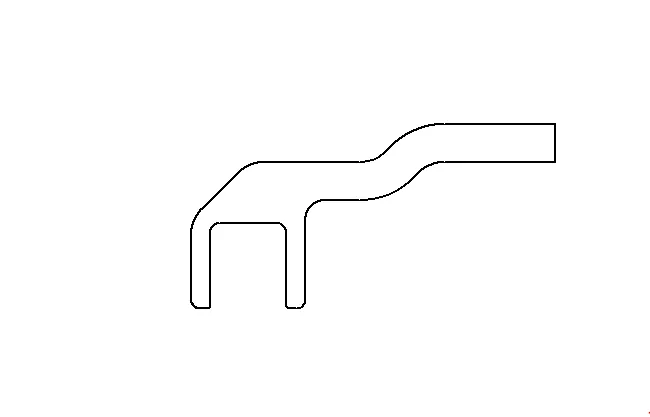

二维图形如下




1、将要转化的二维图纸生成为dwg文件。

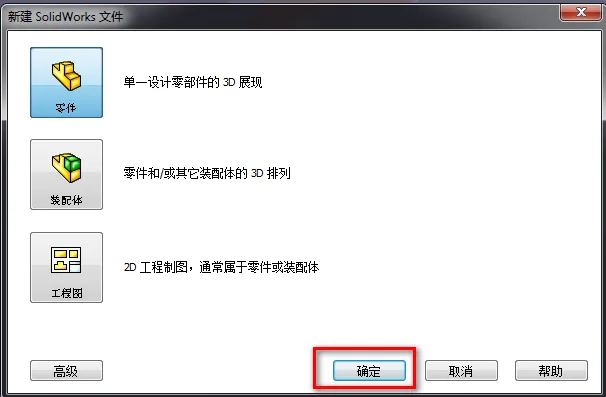

2、打开solidworks

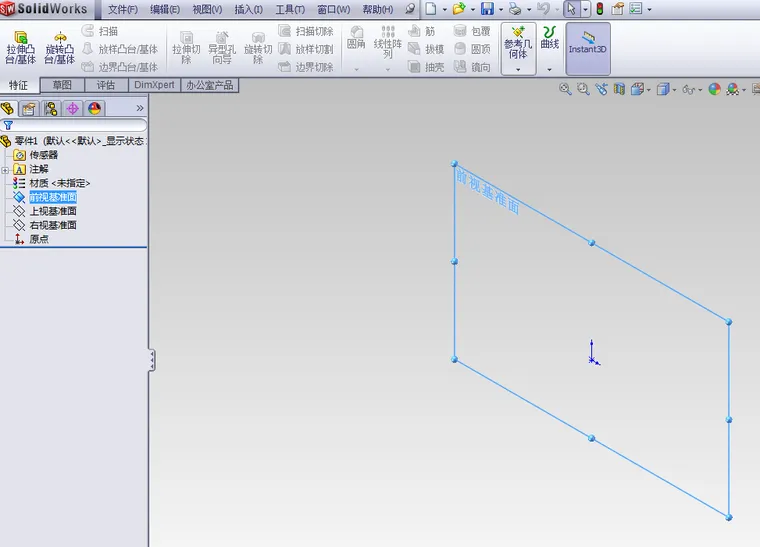

3、选择要放置二维草图的平面



4、选择"插入"-"DXF/DWG"

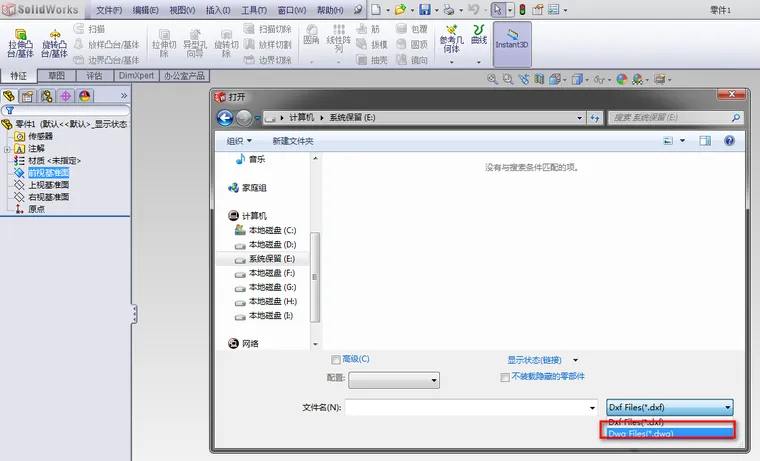

5、切换文件类型为"DWG"格式,打开对应文件

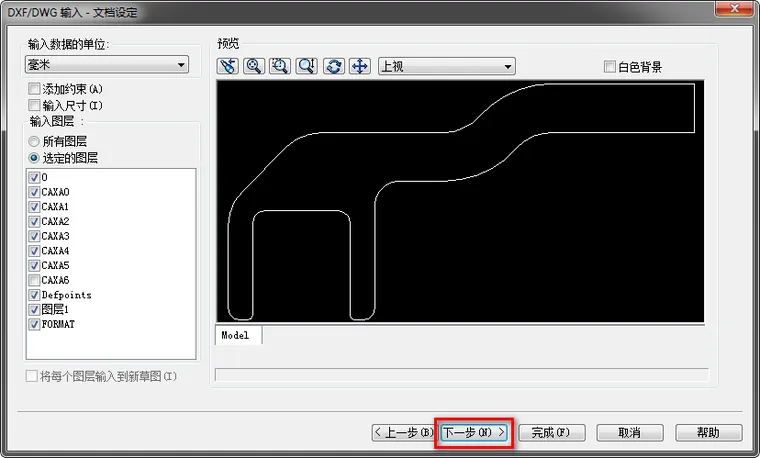

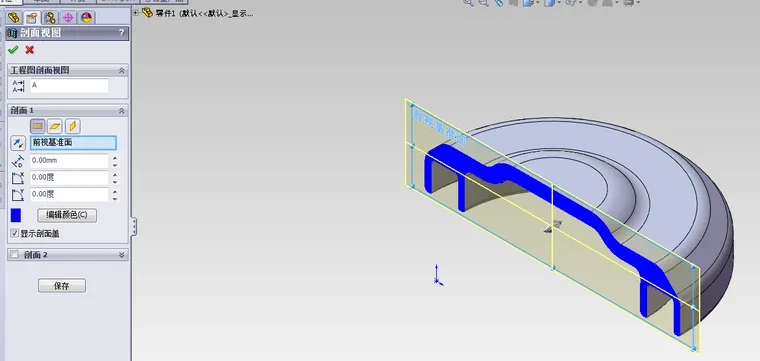

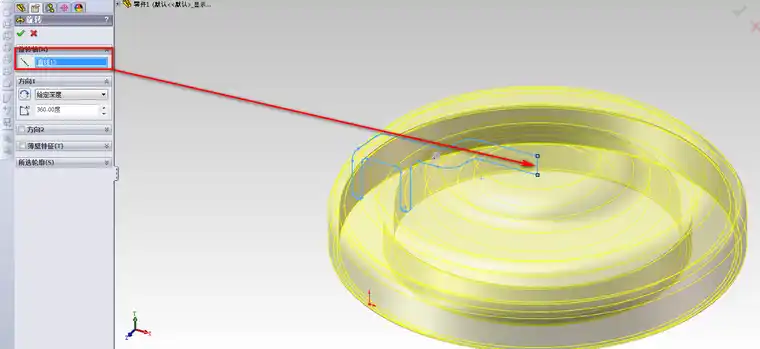

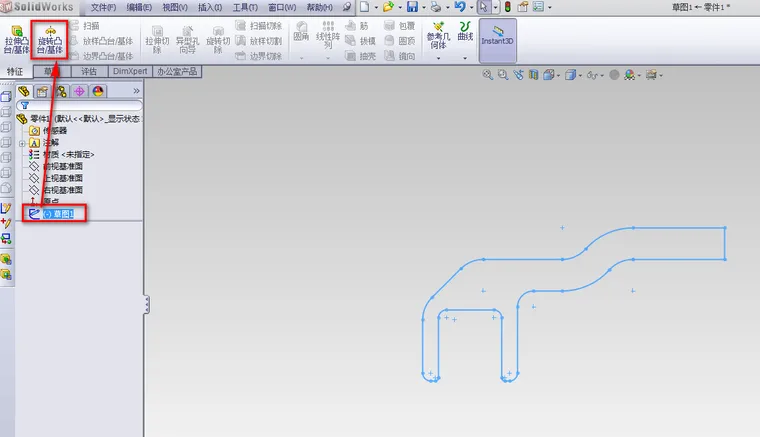

6、导入二维图形,生成旋转体
