SolidWorks基准平面与草图绘制技巧

我们知道,在SolidWorks中没有平面就没有草图,也就是说,平面是草图得以依附的根基。所以,理解好平面和创建平面是我们绘制草图的基础。本篇博客,我们来看看基准平面的创建和典型应用。


一、普通的基准平面

普通基准平面一般平行于SolidWorks给出的三种典型的平面,如前视基准面、右视基准面、顶视基准面。一般要创建一个参考平面可以通过特征(Features)、表面(Surfaces)、焊接件(weldments)三个工具面板中找到,如下图:
在这里插入图片描述
在这里插入图片描述

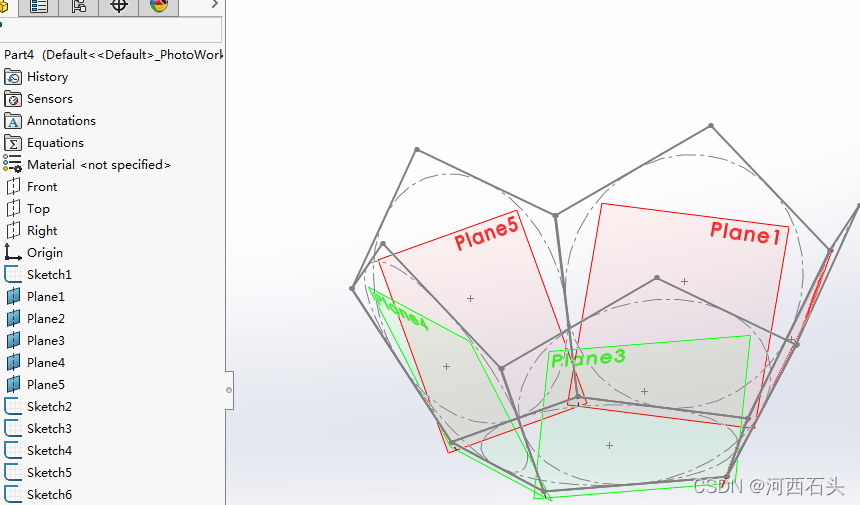

二、带指定角度的基准面(空间曲线一般都需要有带角度的基准面的配合)

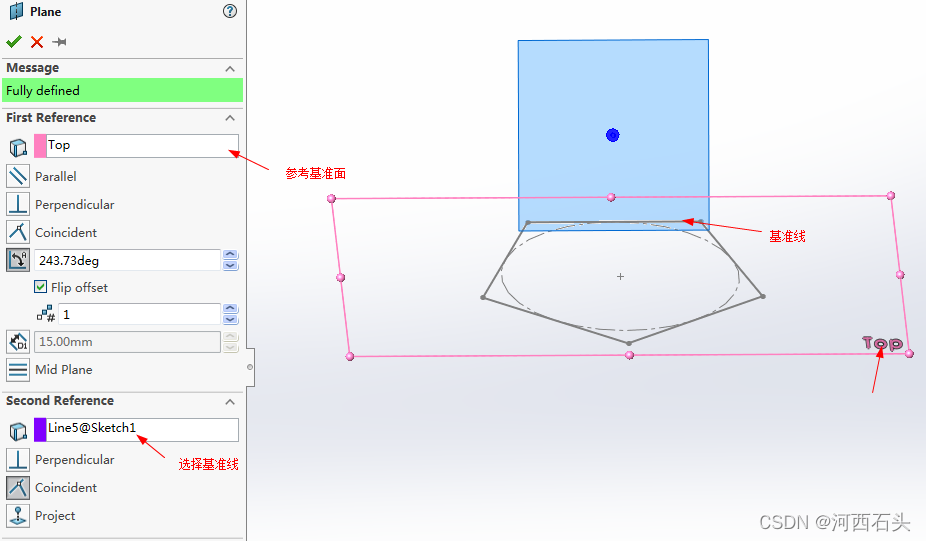

在这里插入图片描述

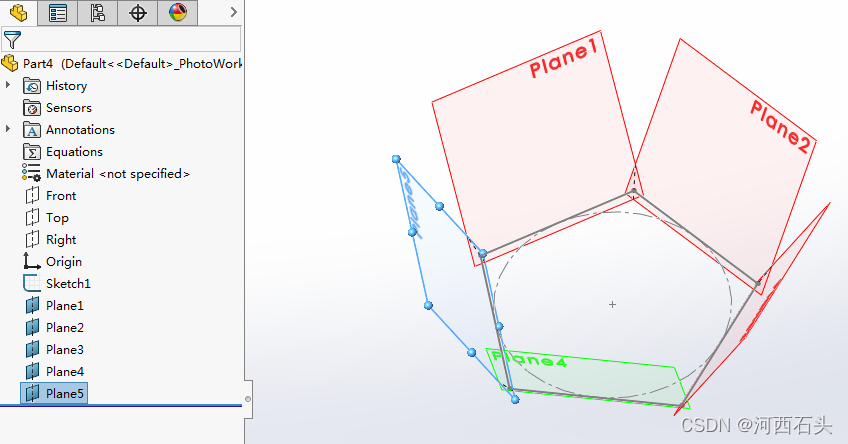

我们建立好后就可以绘制空间的草图,如:
在这里插入图片描述
在这里插入图片描述


三、通过特定的线建立基准面(如实体上的边线)

1、实体边线

在这里插入图片描述

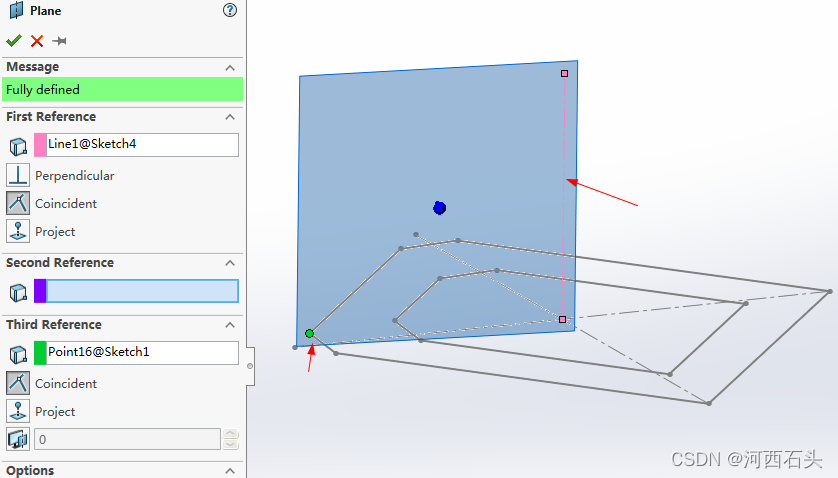

2、通过点和线来建立基准面
在这里插入图片描述

总结

基准面的建立是实现各种草图的基础,所以掌握好基准面的使用也是绘图的基本功。
