SolidWorks草图变更错误处理技巧

有时发现图中的草图尺寸参照有问题，或是缺乏某些合适的参照会给后续的绘图带来不便。如果我们回头去变更已被某些特征交互参照的草图，从而引发了一系列的错误，甚至会吓得咱们赶快恢复而不敢再动。但是有时候必要的更改是必要的，只要我们对出现错误的原因就不会投鼠忌器了。

以下图为例，现在我们“制造”一场因修改草图而生成的错误。

方法：

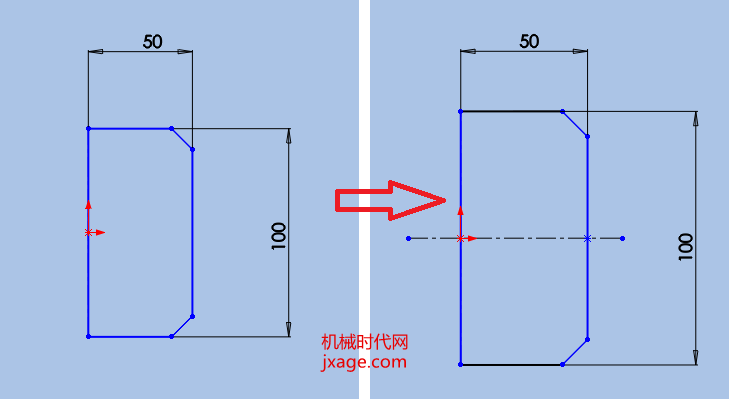

1.将原有的草图改为对称画法。

弹出如下的提示窗口。

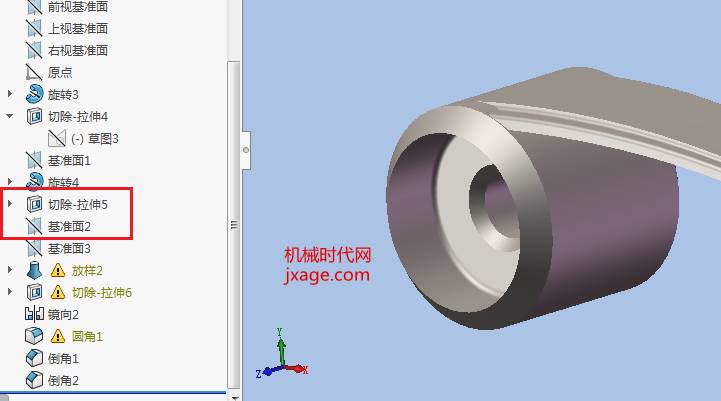

2.我们可以看到在特征管理区中失去参照的特征名称前都有一个内含惊叹号的警示符号。 虽然尺寸值和造型并没有改变，但是对SW来说，它已经认为您换了一个新的草图。

多数情况下，错误不一定是特征本身，可能是它所参照的草图失去尺寸或者基准参照

。下面我们必须从上到下一个一个解决错误。

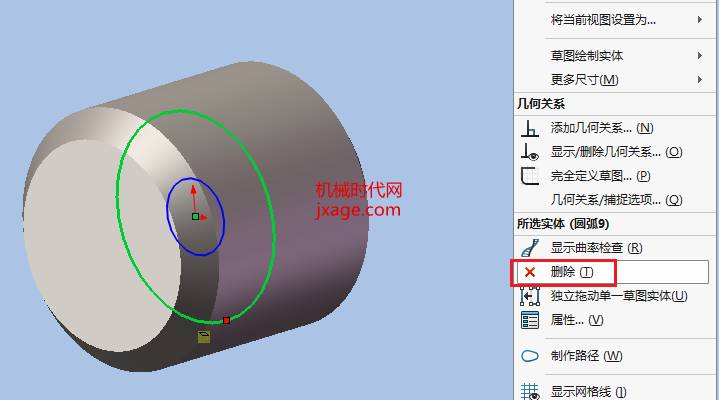

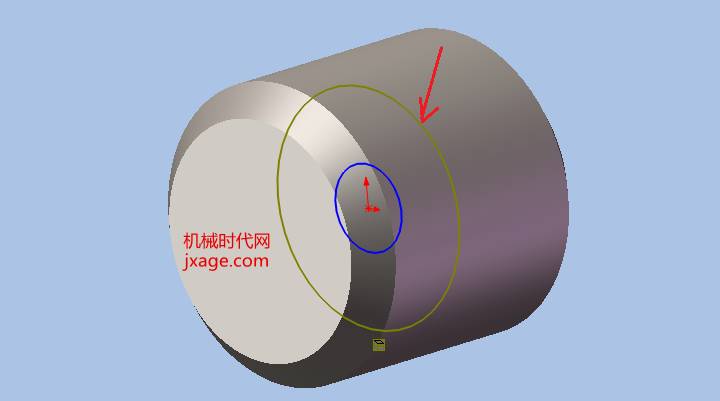

3.选择出现错误的草图进行编辑。如下图，黄色的圆因为没有被用到而出现错误，将其删除即可。

如下图，可以我们已经将第一个出错的特征修复成功。

在多数情况下，新手会犯将约束删除后，忘了或者不知道再补上相关约束的毛病。虽然有时这对模型最后的结果并不会产生及时性的影响，但这会让草图约束结构成为潜在的问题。比如我们在修改别人的画时，因为不清楚原设计者所加的约束的用意，导致运行特征失败。

4.后面的几个错误按照下图进行操作。

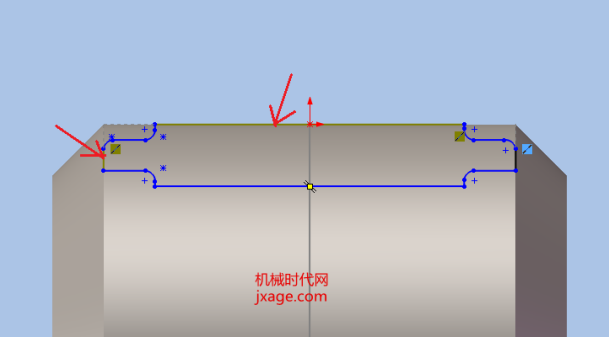

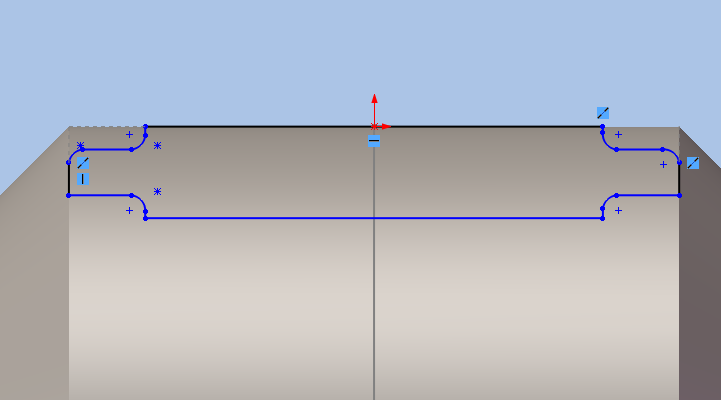

1）删除边线重合约束后，再重设一次即可。

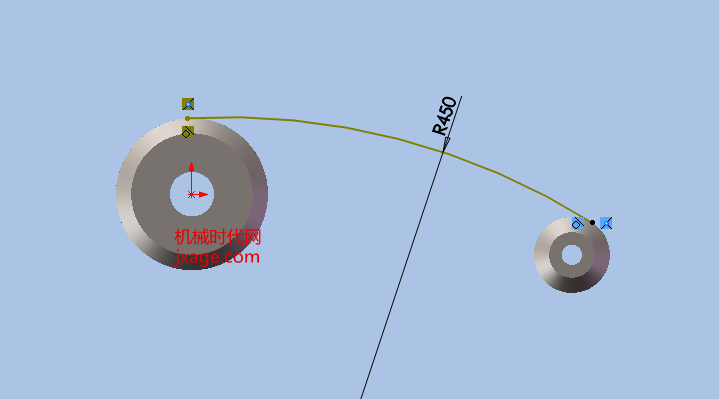

2)删除点线重合和切线约束，再重设一次即可。

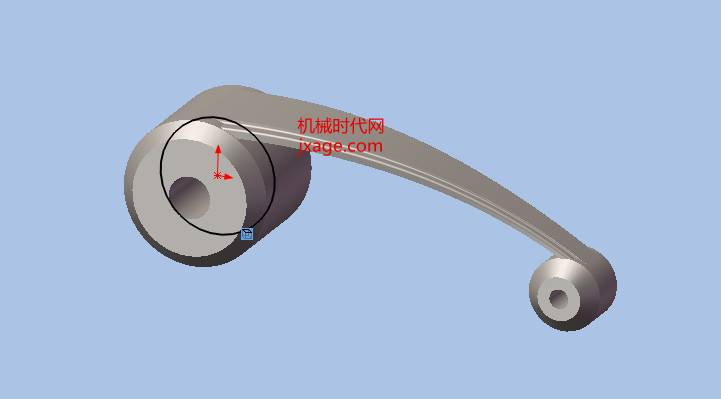

3）删除该圆之后，再次使用转换实体引用工具即可。

这样我们就将文件恢复到最初的状态。经过以上过程，我们可以知道：草图或者特征失去参照之后，草图的部分会围绕在尺寸标注、约束设置和基准的转换设置上。而特征的部分则需要补全设置所需的边线或基准。
