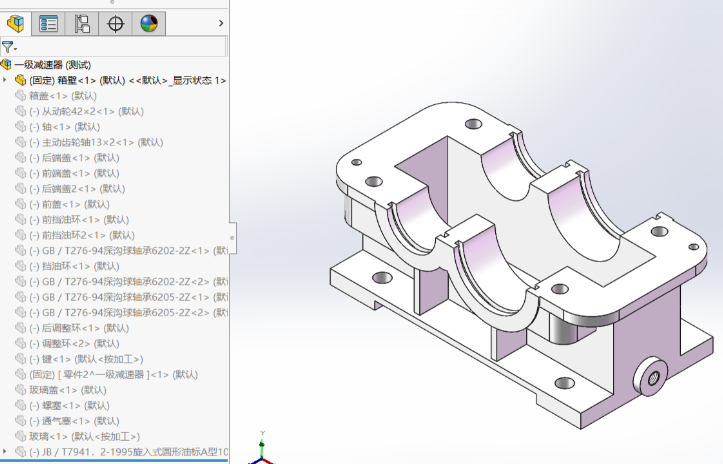

SW使用异型孔导向出现重建模型错误草图实体开环处理

异型孔导向点确定，蹦出重建模型错误，草图实体是开环、自相交或中心线相交，孔位置检查了，草图画在平面上，端点重合，中心线也没交叉，还是报，换孔型也报，删掉重画也报。

折腾半天，孔底部角度先设的180，报错，改成0，还报，改成90，不报，特征出来后再编辑定义改回180，确定，不报，问题在孔底部角度不能一开始就设180或0，先设个非180非0的角度，等特征生成成功，再改180就行，百度搜到的，B站抖音翻遍了没有，搜到的都是检查草图开环，没一个说角度。

就这个。

操作顺序，异型孔导向，位置选好，类型柱形沉头孔，孔底部角度填30，确定，特征树里出现孔，右键编辑定义，角度改180，确定，重建，不报。

如果先设45度再改180还是报错就换角度试，89.9，或者179.9，或者先设30生成再改180，改完不行就删掉特征重新做，重新做的时候不要直接设180，多孔阵列的话先做一个孔设30生成，阵列，阵列出来的每个孔角度都是30，再逐个编辑定义改180，或者改一个再阵列，阵列后每个孔都改，不改也行，角度30的锥底和180的平底在工程图里标注不一样，看需求。

这个提示跟草图开环没关系，草图是好的，就是孔角度，180度等于平底，0度也是平底，软件在生成特征时把平底当成开环或者自相交来处理，设成30度是个锥底，生成成功后再改平底就不触发检查。

保存路径D:\SW\异型孔导向\角度问题\，记录一下。

下次再遇到就直接先设30度生成再改180，不用去查草图，如果还报就换179.9，再不行就……
