SW轮足机器人单part多实体与工程出图映射矛盾处理

问题背景

1. 轮足大腿，是一个左右分半螺钉锁紧的结构，轮足左大腿与右大腿是左右镜像零件，为了方便修改，我在一个part中，设计了轮足大腿的左右分半结构，然后使用镜像体命令，得到了轮足右大腿的左右两半，现在一个part中有4个体，出工程图时4个体如何映射？
2.
3.

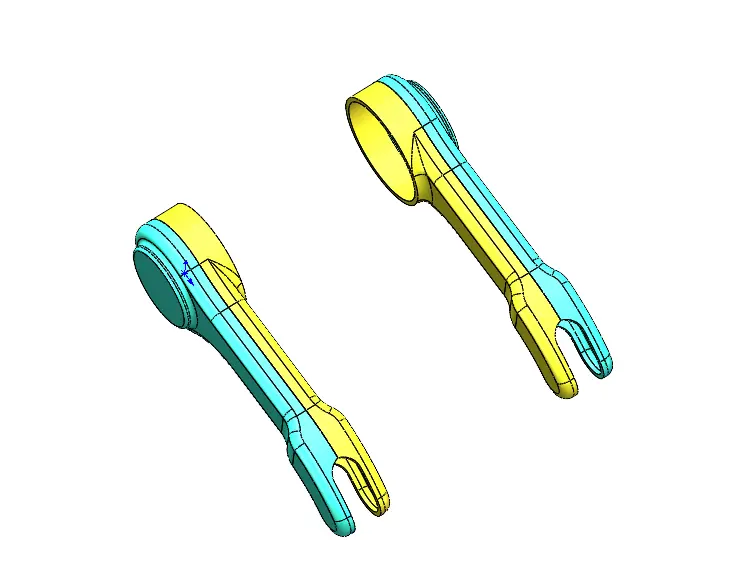

      图1 模型展示


1. 不推荐的方案（我正在用的）

分别申请了独立的图号以及物料号，将该part复制四分，分别命名字，在各个part中，只显示一个体，其余体隐藏，然后分别出工程图。

弊端：

• 彻底丧失了联动修改能力： 一旦您把原始 Part 复制成了 4 份独立的文件，它们之间就彻底断绝了父子关系。如果在后续修改模型，需要手动打开这 4 个独立的文件，把同样的修改重复做 4 遍。这完全违背了当初把它们画在一个 Part 里为了“方便修改”的初衷。
• 重量与 BOM 属性严重报错： 在 SOLIDWORKS 中，“隐藏”一个实体仅仅是让它在屏幕上看不见，它并没有被删除，它的质量依然存在。如果用这种文件去出工程图，图纸标题栏自动提取的重量，将会是4 个壳体总和的重量。

1. 推荐的方案

“保存实体”派生法

步骤 1：执行保存实体

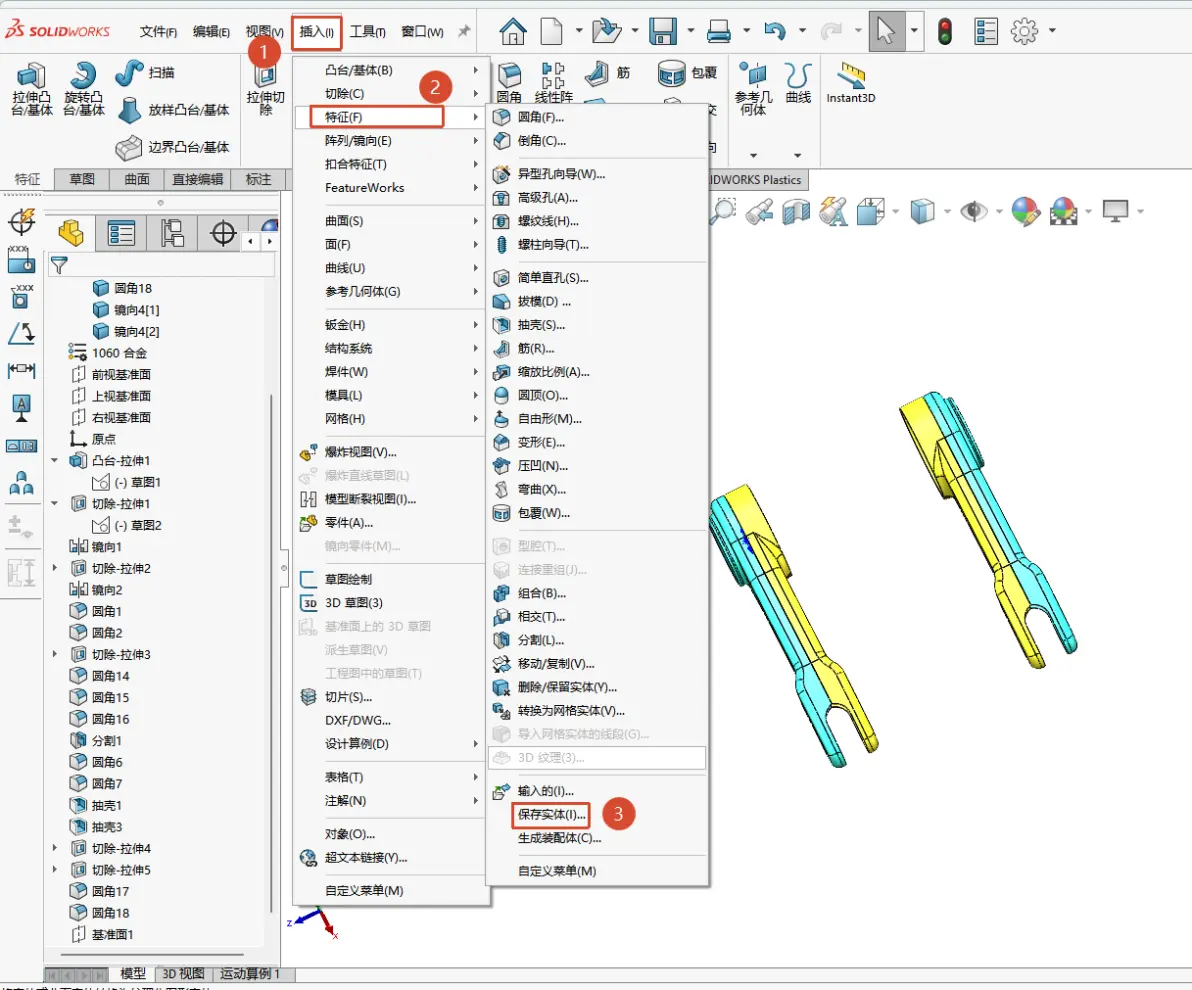

• 在屏幕顶部的菜单栏，依次点击 插入 -> 特征 -> 保存实体。

步骤 2：分配您的独立图号

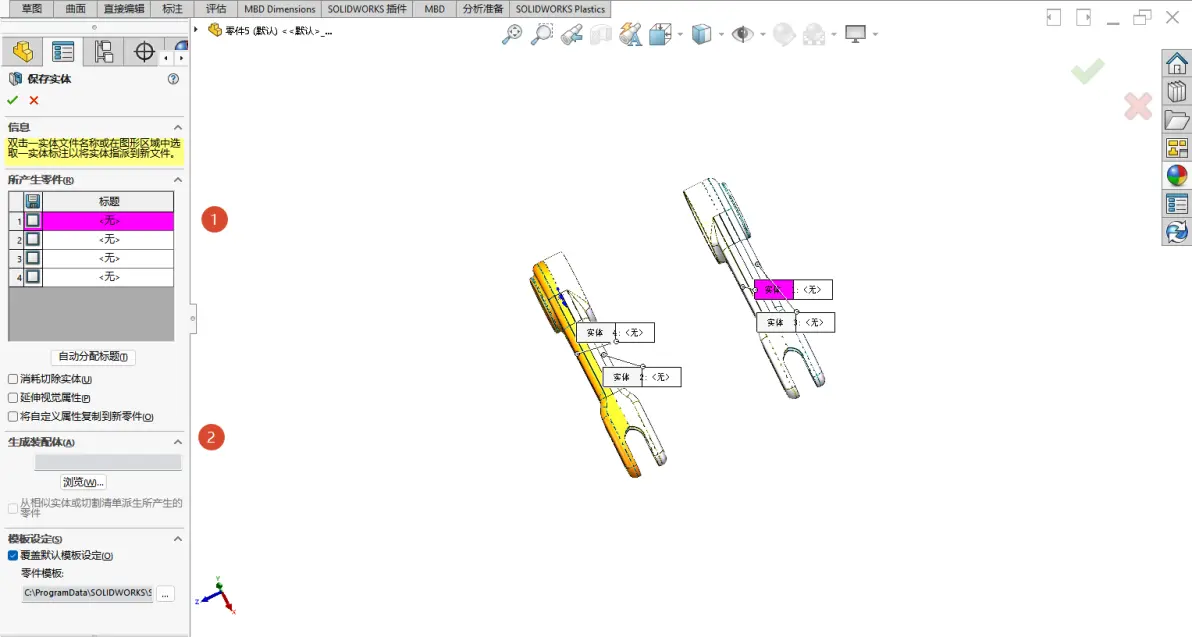

• 在左侧弹出的属性面板中，勾选这 4 个实体。

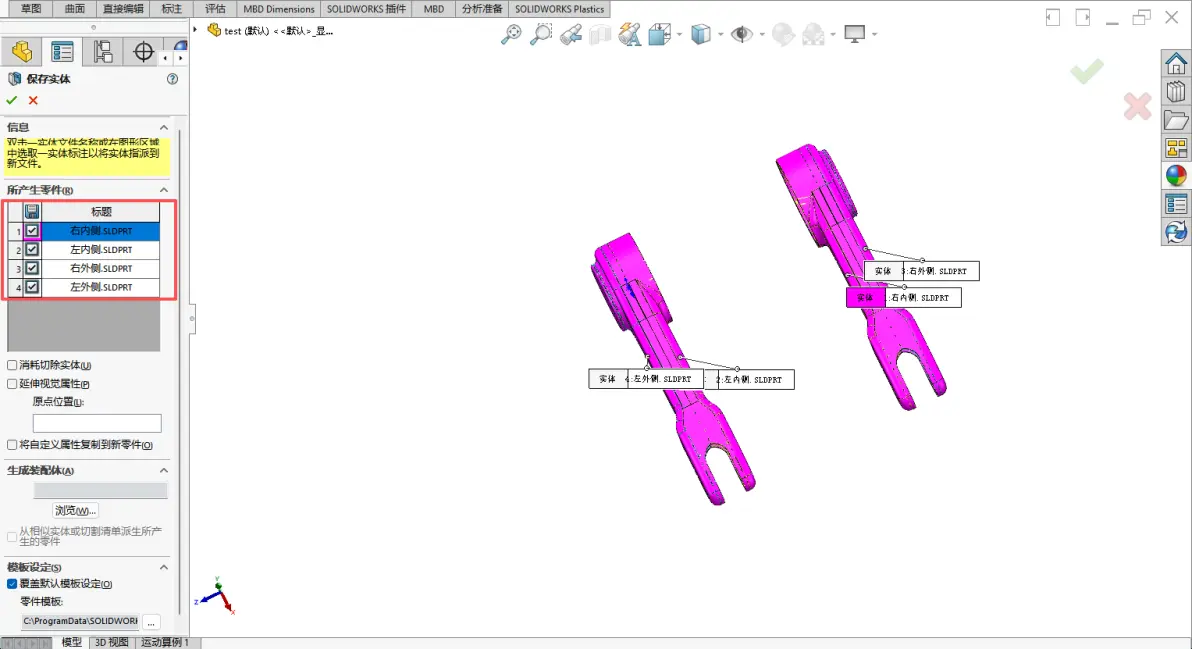

• 您会看到每个实体旁边都有一个“文件”图标和名字。双击它们，直接用您申请好的 4 个独立图号/物料号来命名，保存。

步骤 3：一键派生与装配（可选）

• 在面板最下方，勾选 “生成装配体”，给这个总装配体随便起个名字（比如 大腿装配总成）。
• 点击绿色的“确定”对勾。

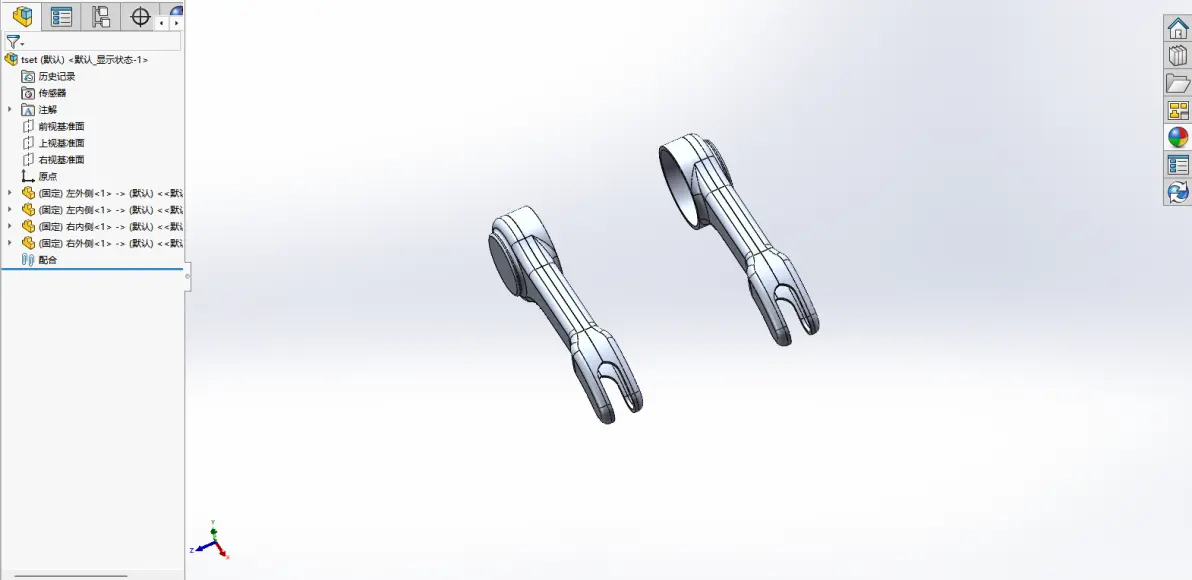

   装配体


发生了什么？

SOLIDWORKS 会在后台自动帮您生成 4 个全新的 .sldprt 零件文件。

• 这 4 个新文件拥有您分配的独立图号，且里面真的只有一个实体（重量 100% 准确，出图完全没问题）。

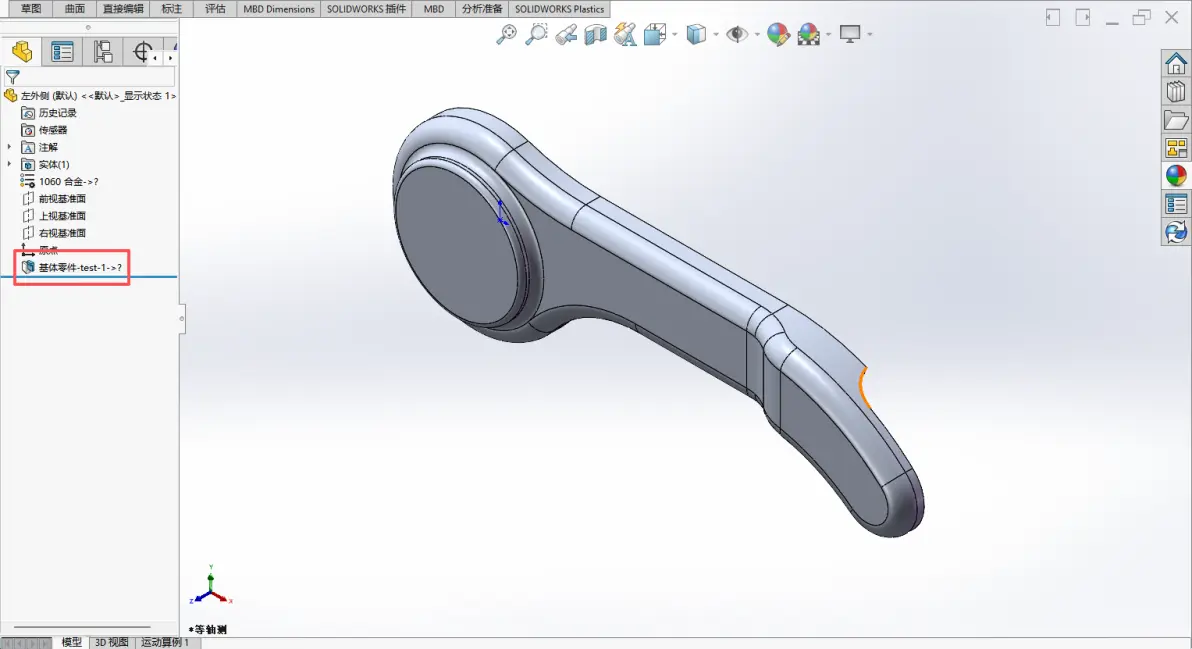

• 关联性： 这 4 个新文件是原始主模型的“派生件”。它们自带一个指向主模型的外部参考符号 ->。

💡 日常修改的正确工作流

采用派生法之后，您的工作流将变得极其优雅：

1. 出图： 用这 4 个带有独立图号的新零件去套图框、标尺寸。
2. 修改设计： 以后无论怎么改，永远只去改那个包含 4 个实体的原始主模型。
3. 自动同步： 改完主模型点一下保存。那 4 个带着图号的新零件，以及对应的 4 张工程图，全部会自动更新到位，完全不需要重复劳动。
