SolidWorks 大 STEP 文件处理攻略（后续：出图 + 改结构流程）

既要出图又要改结构，意味着你最终需要一个可编辑、拓扑干净、层级清晰的 SolidWorks 原生装配体。这对 596MB 的 STEP 提出了最高要求——导入只是第一步，导入后的“整理”才是决定你能不能顺利干活的关键。

下面这套流程是专门面向“要出图 + 要改结构”这个目标设计的，分四个阶段。

阶段一：导入策略（决定后续能不能改）

这一步的目标不是“快点打开”，而是拿到一个可拆解、可编辑的底子。

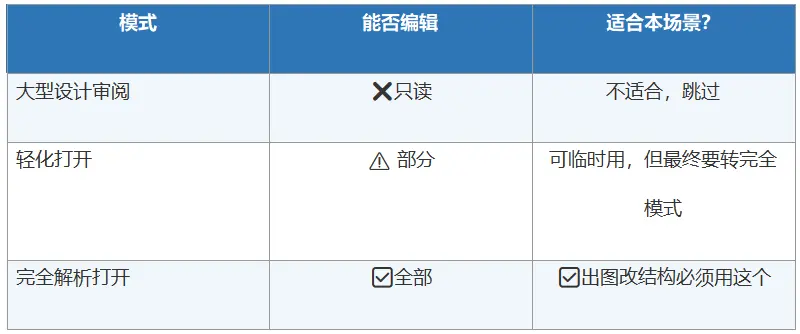

1. 打开模式的选择

结论：直接选“完全模式”打开。虽然最慢，但只有完全模式下的实体才是真实体，才能抽特征、做配合、出工程图。

2. 导入选项（关键）

打开对话框 → 点【选项】→ 按下面设：

• ✅ 导入的实体 → “缝合曲面”（要出图就必须闭合实体，否则剖面线出不来）
• ❌ 取消“自动运行输入诊断”（先关掉，后面手动跑，避免打开时卡死）
• ✅ 单位确认：选和你图纸一致的单位（毫米 / 英寸），这是出图不翻车的前提
• ✅ 装配体结构映射 → “默认（根据文件）”（保留原始装配层级，方便你按组件拆改）
• ❌ 不勾“创建分析面”、不勾“自由曲线作为草图”

3. 用过滤器控制首批加载量

即便要完全打开，也先勾过滤器，只选顶层装配 + 你确定要改的几个子装配，分批加载。全选一次性灌进内存，32GB 机器大概率爆。

阶段二：导入后的“固化”操作（必须做）

文件打开后第一件事不是改东西，是先把它变成“纯 SW 原生文件”。

1. 断开所有外部链接

设计树里看零件图标，有向左箭头的就是还有外部参考。

右键顶层装配体 → 断开所有链接 → 选“零件层级”

断完后图标箭头消失，文件彻底本地化，后续操作不会再触发外部刷新。

2. 立即另存为原生格式

文件 → 另存为 → 选 .SLDASM（装配体）/ .SLDPRT（零件）→ 勾选“另存所有零部件”。

建议建一个干净文件夹，把所有零件 + 顶层装配一起存进去。这一步做完，下次打开就是原生格式，速度能快 3–5 倍。

3. 给零件重命名 + 建文件夹结构

STEP 导入的零件名通常是 Body1、Surface2 这种垃圾名，出图时标注和 BOM 会一团糟。

建议按你的项目命名规则批量改名：比如 XX-001-基座、XX-002-端盖

文件夹建议按层级分：

项目名/

├─ 装配体/

│ └─ 总装.SLDASM

├─ 子装配/

│ ├─ 传动模块.SLDASM

│ └─ 外壳模块.SLDASM

└─ 零件/

├─ XX-001-基座.SLDPRT

└─ XX-002-端盖.SLDPRT

阶段三：让模型“可改结构”

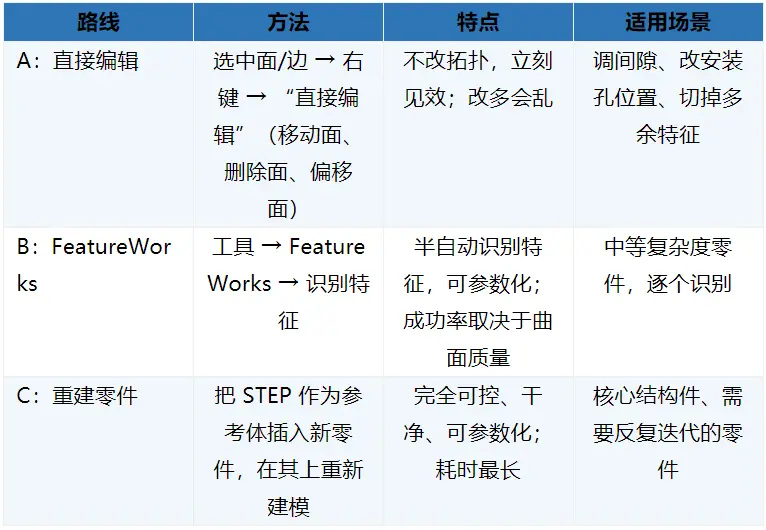

STEP 进来的实体是哑实体（dumb solid），没有特征树，不能直接改尺寸。要改结构，你有三条路：

💡 实战建议：三类混用。能直接编辑的小改动用路线 A；中等复杂度的用 B 识别；核心件用 C 重建。

阶段四：出图准备

出图卡顿的根源通常是“模型太重 + 视图在实时更新”，下面是对策：

1. 抽简化配置给工程图用

对每个关键零件：

• 配置管理器 → 新建配置“Drawing” → 用 Defeature 去掉螺纹、小圆角、内部细节

工程图引用这个简化配置，出图流畅度会天差地别。

2. 工程图设置

• 视图用“上色”或“隐藏线可见”，避免实时渲染
• 剖面视图不要一次切太多，分批做
• BOM 表用“零件号”排序，提前在装配体里设好零件自定义属性（零件号、名称、材料、供应商）

3. 性能兜底

工具 → 选项 → 系统选项 → 工程图 → 勾选“大型工程图模式”

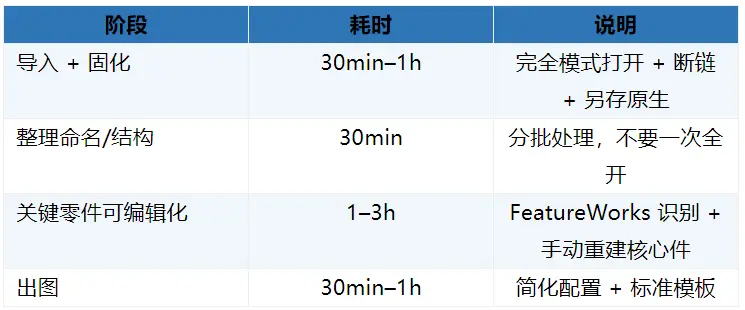

整体时间预期（仅供参考）

总计：一个工作日内可以把 596MB 的 STEP 变成一个能出图、能改结构的可用装配体。

最重要的提醒

不要试图一次性把 596MB 的装配体完全参数化。这是不现实的，也是没必要的。你的目标是"够用即可改、关键件可控"，把精力集中在真正需要改的 20% 零件上，剩下 80% 保持哑实体当参考就行。

源引用

适用版本：SolidWorks 2019 及以上。不同版本菜单位置可能略有差异，核心思路通用。
