SolidWorks 大 STEP 文件处理攻略

——从导入到出图改结构的完整实操指南（面向 500MB+ STEP 文件）

针对 500MB+ 这种量级的 STEP，SolidWorks 能不能“顺利打开”基本不看机器上限，而看你在点“打开”之前的设置是否到位。下面这套顺序按照“打开前 → 导入选项 → 打开模式 → 打开后处理 → 硬件兜底”排，照着做能把不可控的卡死变成可控的等待。

一、打开文件之前的系统级预设（只需做一次）

这几项是全局开关，设完之后对所有大 STEP 都生效。

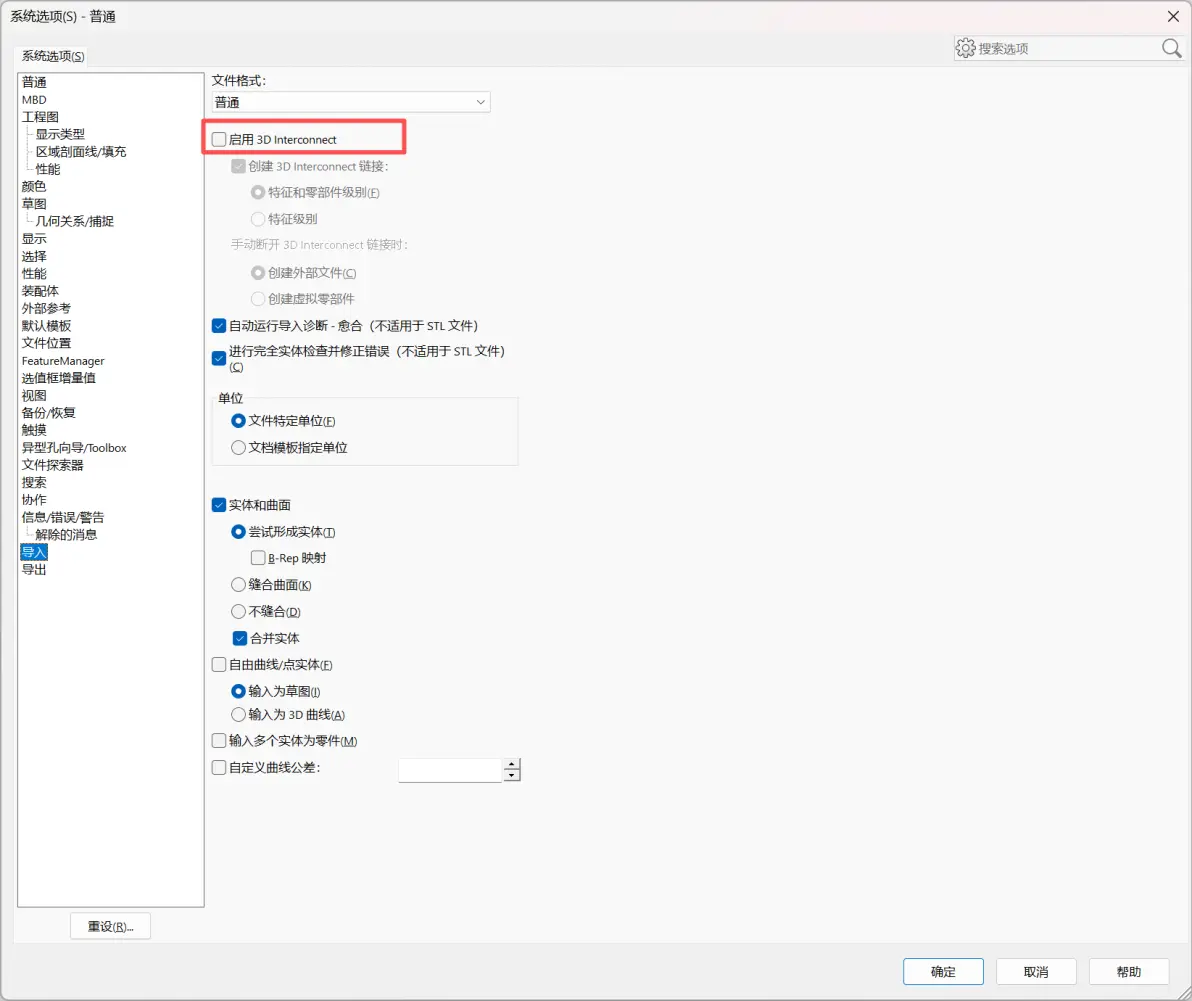

1. 关闭 3D Interconnect（最关键的一项）

路径：工具 → 选项 → 系统选项 → 导入 → 取消勾选“启用 3D Interconnect”

3D Interconnect 会在导入时给每个零件挂外部链接，596MB 这种文件会因此产生几千条外部参考，是打开慢 + 打开后卡的主因。关掉之后 STEP 会被直接转成本地 SW 文件，速度明显提升。

   ▲ 图：工具 → 选项 → 系统选项 → 导入

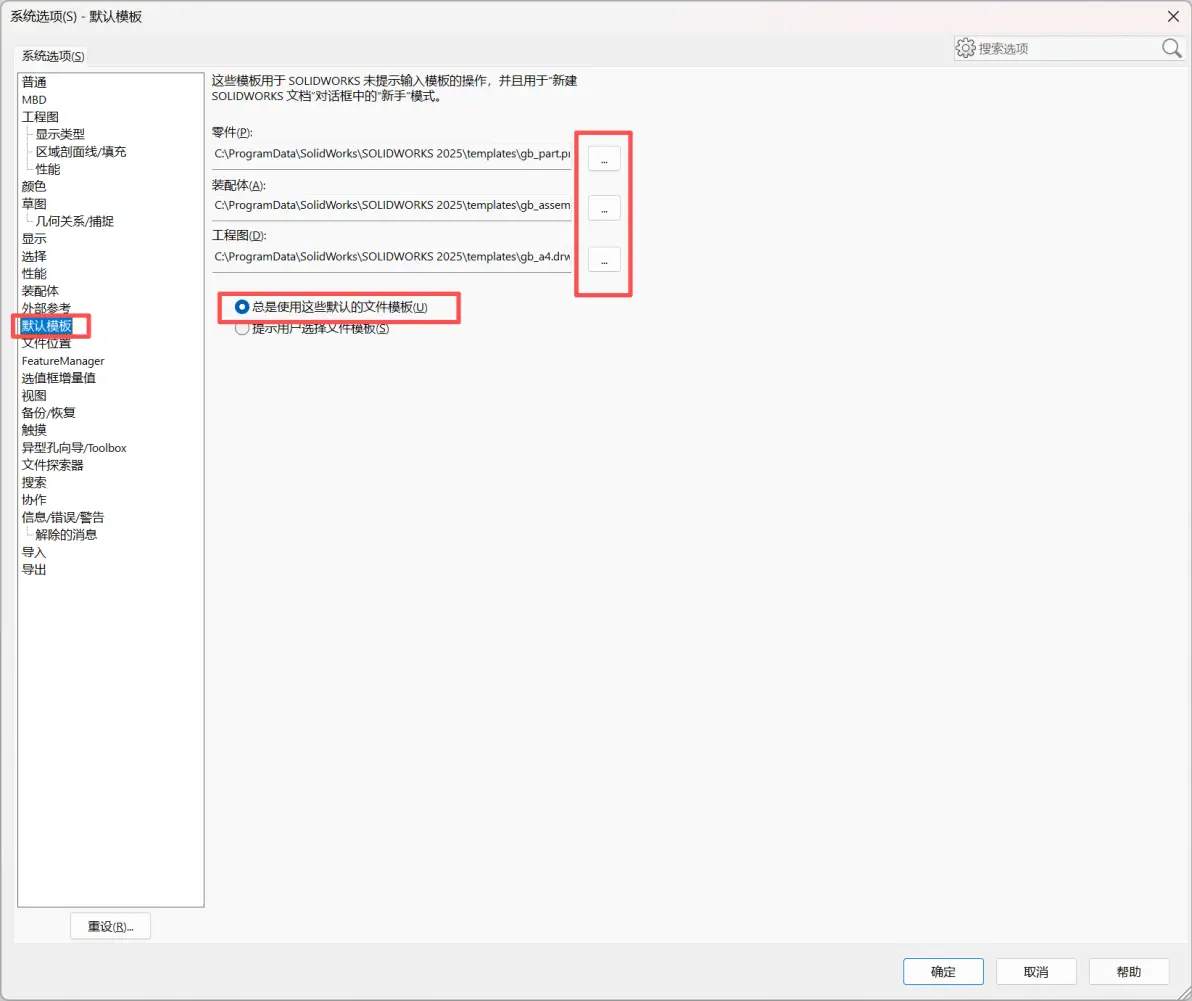

2. 设好默认模板

路径：工具 → 选项 → 系统选项 → 默认模板 → 给零件 / 装配体 / 工程图分别指定常用模板 → 勾选“总是使用这些默认模板”

否则每次导入都会弹模板选择框，且容易因单位/精度不一致拖慢后续计算。

   ▲ 图：工具 → 选项 → 系统选项 → 默认模板

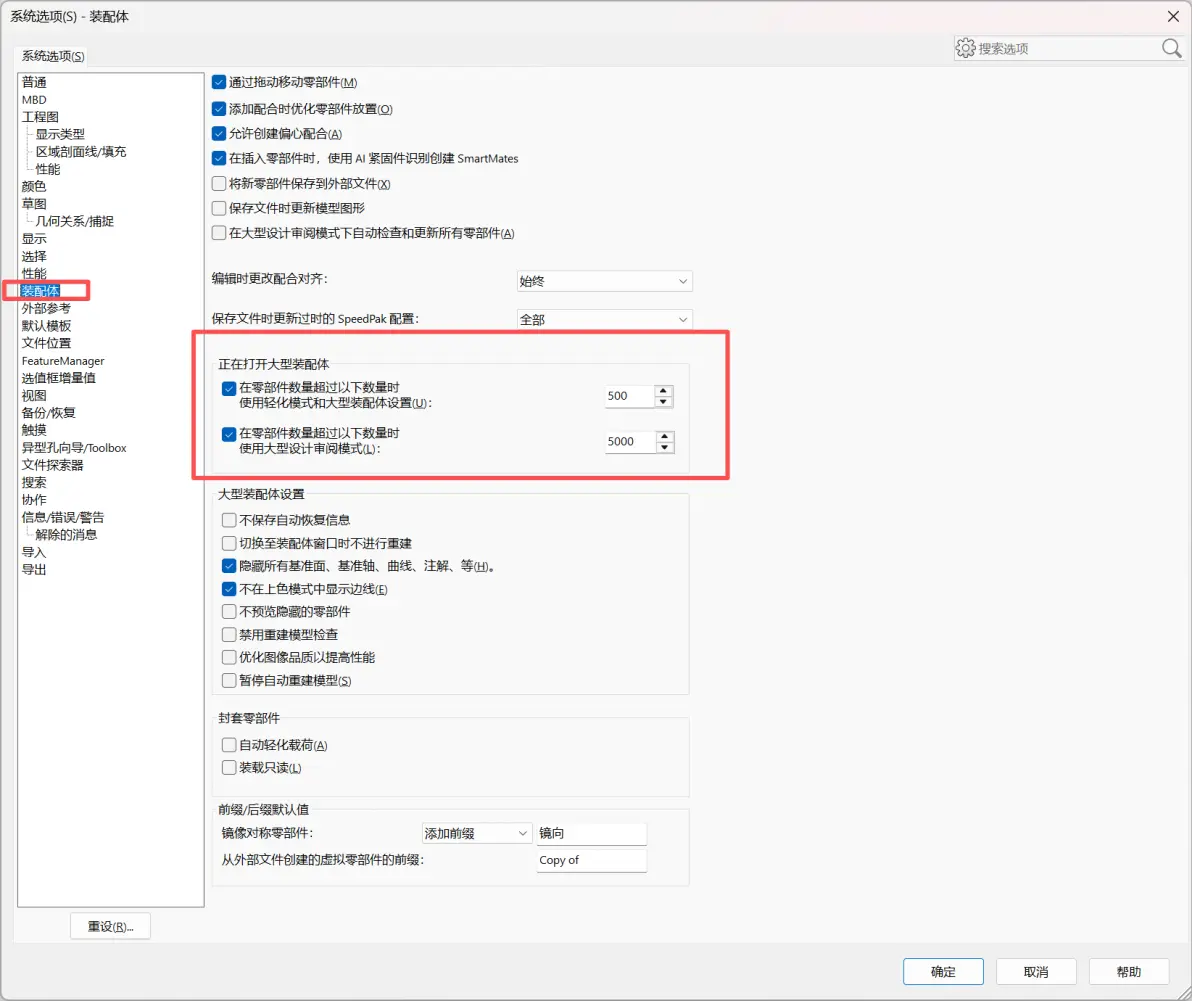

3. 启用大型装配体模式

路径：工具 → 选项 → 系统选项 → 装配体 → 勾选“自动以轻化状态装入零部件”，把“当零部件数量超过”阈值设到 500（甚至 200）。

   ▲ 图：工具 → 选项 → 系统选项 → 装配体

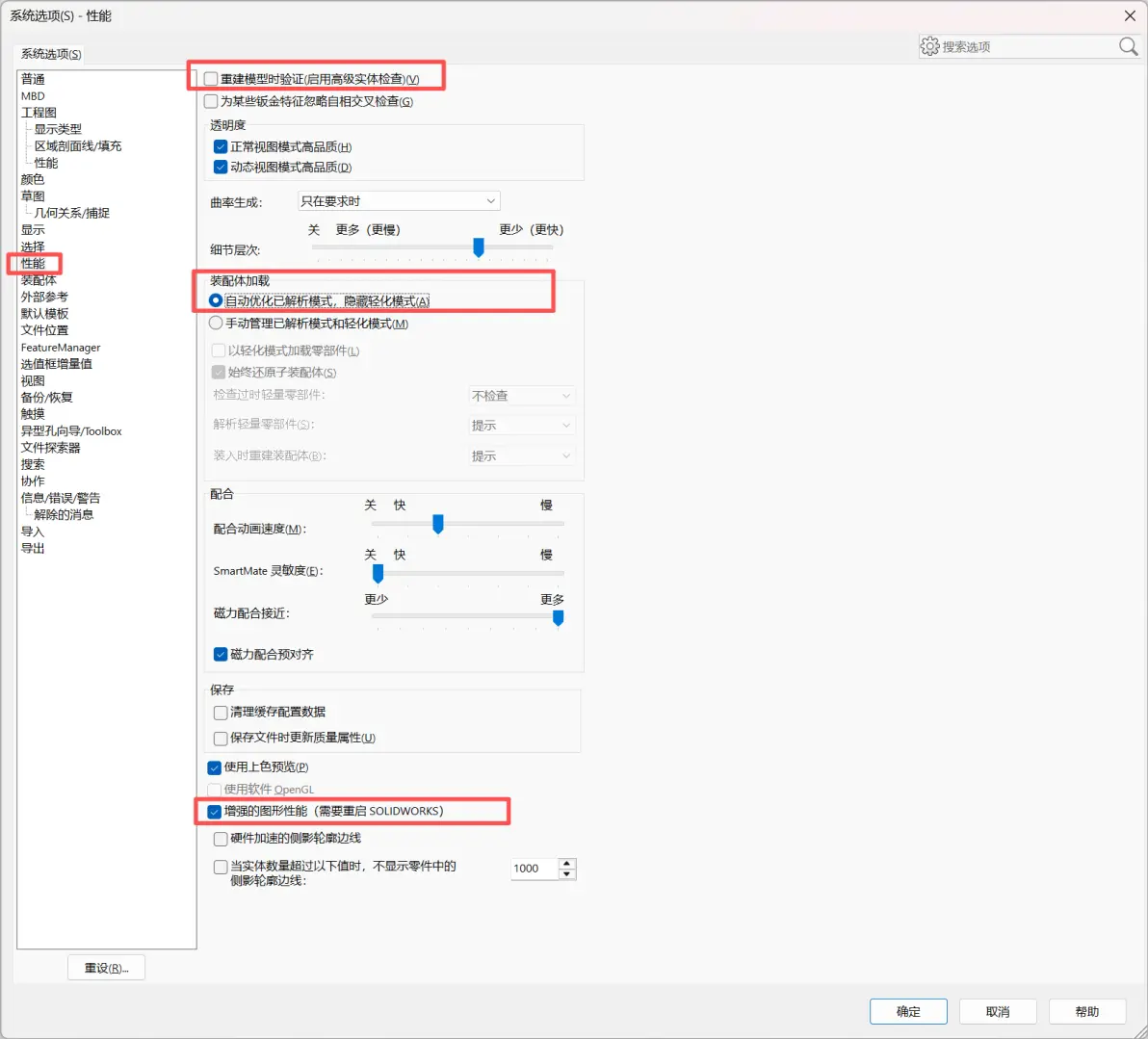

4. 性能与显示项

路径：工具 → 选项 → 系统选项 → 性能：

• 勾选“使用软件 OpenGL”（显卡驱动不稳时启用，正常专业卡可不开）
• 取消勾选“重建模型时验证”
• 图像品质滑块向左调（工具 → 选项 → 文件属性 → 图像质量）
•
•
     ▲ 图：工具 → 选项 → 系统选项 → 性能


二、点“打开”那一刻的关键选项

找到 .step 文件后别急着双击，先在打开对话框里做这几个动作：

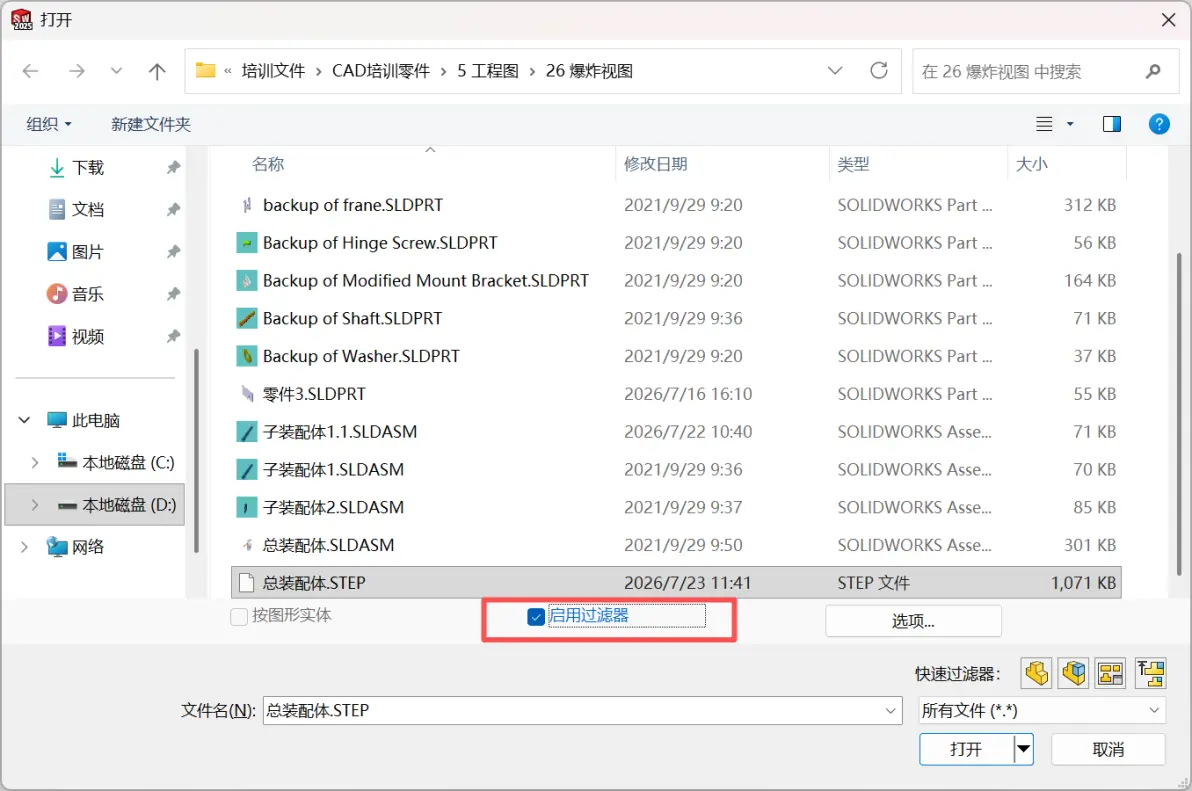

▶ 勾选“启用过滤器”

这是 596MB 文件最该用的功能。勾选后 SW 不会立刻加载 3D 几何，而是先快速生成结构树，你在左侧树里只勾选要看/要编辑的零部件，然后点【生成 3D 预览】→【导入模型】，没选的部分根本不进内存。

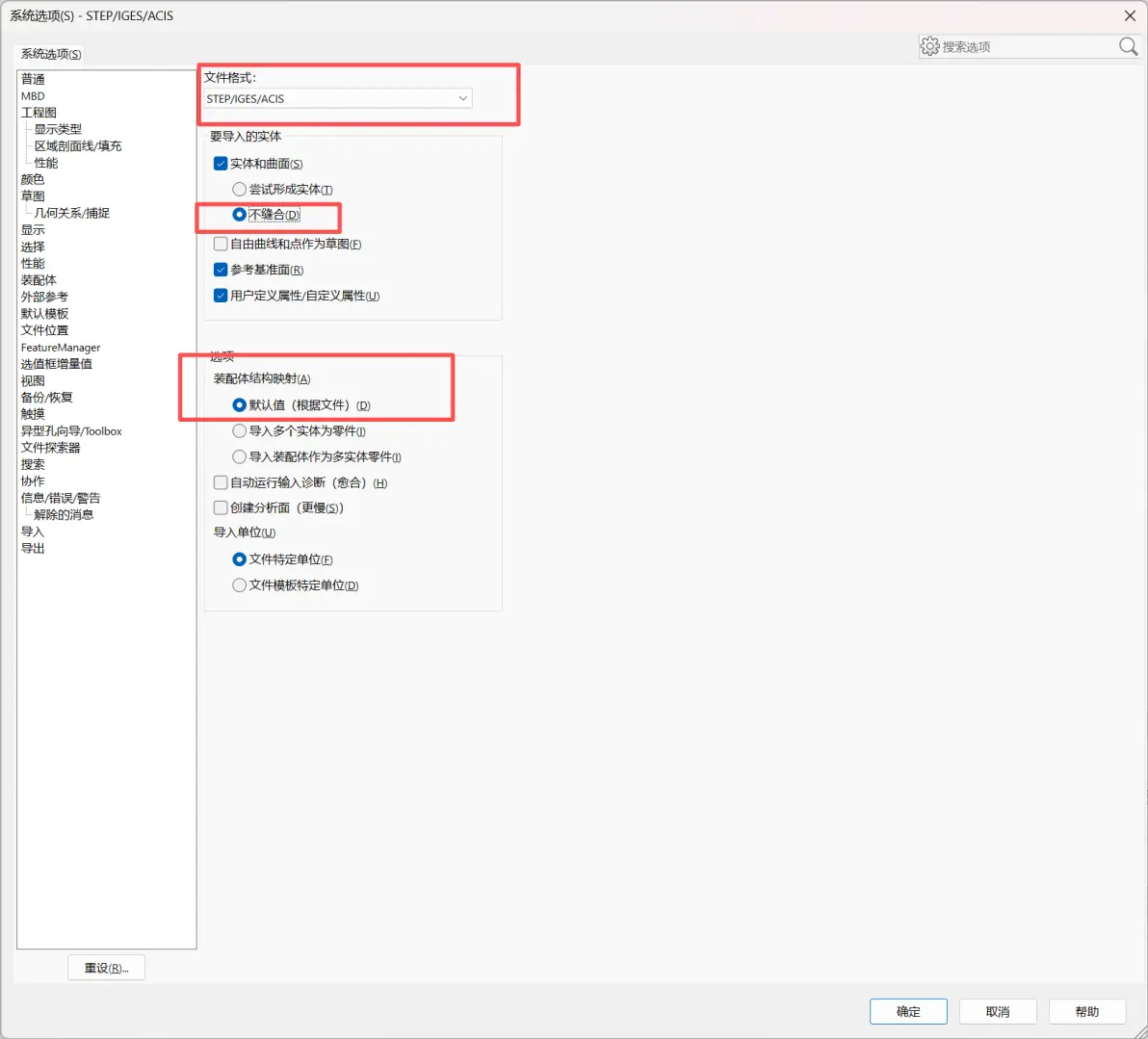

▶ 点击“选项”进入 STEP 导入参数

   ▲ 图：打开对话框 → 启用过滤器


• 导入的实体 → 选“不缝合曲面”（减少打开时计算量）
• 自动运行输入诊断（愈合） → 取消勾选（避免一打开就跑破面修复，省几分钟）
• 创建分析面 → 不勾（更慢）
• 自由曲线和点作为草图 → 不需要参考就不勾
• 装配体结构映射 → 按需求选： > 想保留原层级 → “默认（根据文件）” > 只想快速看形状 → “导入装配体作为多实体零件”（整个装配变成一个多实体文件，加载最快）

▶ 打开模式选“轻化”或“大型设计审阅”

打开对话框右下角“模式”下拉：

• 轻化：只加载图形与配合信息，内存能砍掉 50%+，需要编辑时自动解析为完全模式
• 大型设计审阅：只读，适合只看、测量、剖切，不能编辑，但打开速度最快，几千零件也扛得住

如果只是审查模型 → 选“大型设计审阅”；如果要转可编辑 → 选“轻化” + 启用过滤器。

三、打开之后的处理

文件进来了不算完，还要做一步固化：

1. 断开外部链接

即便关了 3D Interconnect，设计树里零件图标若还有向左箭头（表示有外部参考），右键顶层装配体 → 断开链接 → 可选零件层级或特征层级。

2. 立即另存为 .SLDASM / .SLDPRT

STEP 是中转格式，留在 STEP 状态每次操作都要重新解析。断开链接后马上另存为 SolidWorks 原生格式，后续重开速度会再上一个档次。

3. 显示优化

• 视图工具栏关 RealView 图形
• 显示样式切到“上色”，不要用“带边线上色”
• 关动态高亮、关阴影、反走样设为“无”

4. 复杂零件做简化配置

用 工具 → Defeature 把供应商 STEP 里的螺纹、圆角、内部腔体批量删掉，存一个简化配置供装配调用。

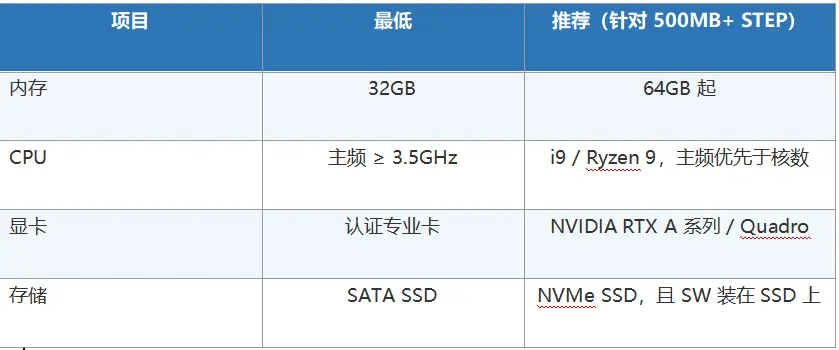

四、硬件与环境兜底

软件调到头之后，剩下的就是硬件底线：

系统层面：

• NVIDIA 控制面板把 sldworks.exe 指定为高性能处理器
• Windows 电源模式切高性能
• 杀毒软件把 SW 安装目录和项目目录加排除列表（实时扫描会把打开时间翻几倍）
• 文件路径不要有中文和特殊字符，路径别太深

⚠️ 一个常见坑：双击文件直接打开 + 开着 3D Interconnect + 没勾过滤器，这三件事同时发生时，596MB 的 STEP 在 32GB 内存的机器上很容易卡 20 分钟甚至无响应。只要避开这个组合，剩下的都是微调。
