SOLIDWORKS格式处理干货实操优化技巧分享

中间格式没有模型参数，我们要对它进行修改要做一些转换。常用的中间格式有STEP、IGS、X_T等，STEP是国际标准，很多设计软件都可以打开，兼容性强，模型信息完整，文件体积偏大，精度高，适用多种不同类型的软件转换;IGS较早的通用格式，主要以曲面，线框存储，体积小，对复杂模型存在限制，适用于简单模型;X_T基于Parasolid内核的转换，对于使用Parasolid内核的软件转换无失真，速度快，适用于Parasolid内核的软件中间转换。我们来看看打开中间格式之后，主要使用做哪些操作，以及如何操作。

一、 无修改，用于参考建模。

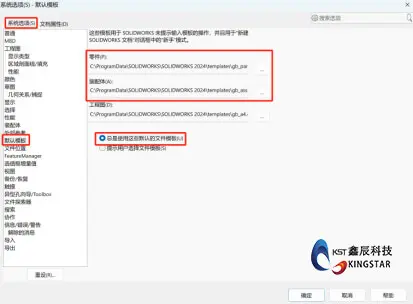

1、使用客户的产品进行组装、参考设计，我们只需考虑打开即可。在系统选项中设置默认模板，转换过程不弹出模板选择，可以快速转换。

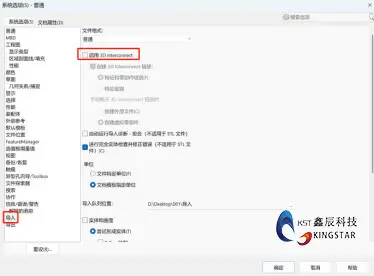

2、如无法打开，可以在导入中勾选或者不勾选【启用3D Interconnect】设置测试，以及使用软件默认模板，再打开。

二、 识别特征(简单模型可用)

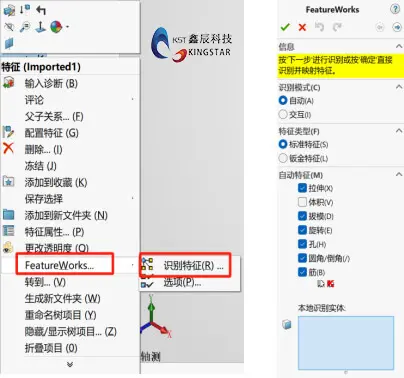

中间格式在打开之后，会在设计树中生成一个哑特征(Dumb Solid)，没有建模历史，没有参数的几何体。SOLIDWORKS中有自动识别特征的插件，插件自动识别模型的几何结构，将实体的建模过程还原，使其可以快速编辑修改。注意由于受到算法的原因，对于一些复杂的特征无法进行识别，如异形、复杂曲面、出现破面等模型无法识别。

三、 参考基准进行修改

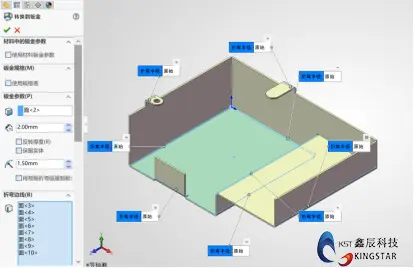

1、原格式为钣金件，将实体转换为钣金。使用转换到钣金功能直接转换，选择固定面，折弯边线点击采集所有折弯，将自动转换为钣金件，可以修改厚度，折弯半径等，无钣金建模数据。

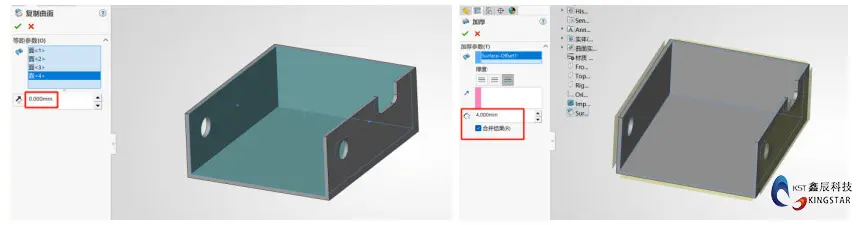

2、加厚实体。使用曲面->等距曲面命令等距出来，再进行加厚，将模型安装需要的方向进行加厚。

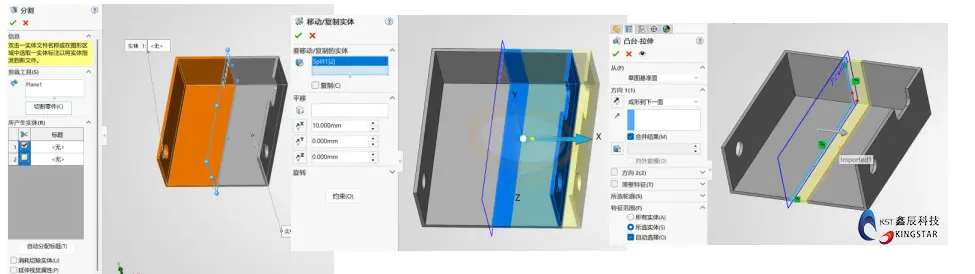

3、缩放。全部等比例缩放，可以使用缩放比例命令;单方向缩放，可以先将实体在延伸处分割，再移动到对应延伸长度的位置，然后再拉伸延长端面即可。

4、 修复曲面细小弧度的面。有的模型使用曲面建模，建模的曲面有细小的曲率变化，使用这些曲面创建实体之后，将无法进行抽壳，可以将文件保存为中间格式，再进行打开，使用输入诊断，即可进行抽壳。

四、 总结

中间格式的使用，应当结合实际应用场景灵活调整，不必一味还原原始建模步骤。以上为大家整理了部分中间格式的处理技巧，供各位参考，如有疑问，欢迎随时与我们沟通交流。
