SW外部输入STEP图档的导入架构设定方法

场景一

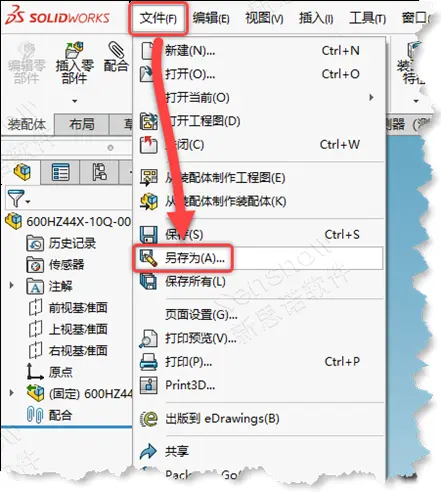

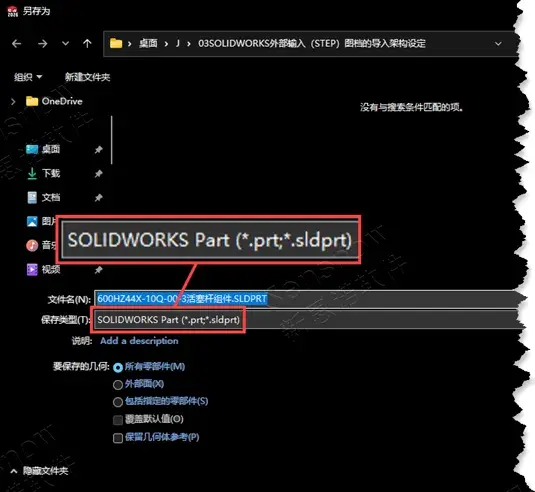

我在 SOLIDWORKS 导入外来的 STEP 时，可能这个 STEP 图档类似：电机、减速器、阀门这一类的外购件；对于我的设计而言外购件模型主体的大小、尺寸、精细度这些不是我所关注的，只要保证这些外购件的安装孔位数据准确即可。因此，如果供应商所提供的 STEP 图档是一个装配体文件，那么我需要在使用 SOLIDWORKS 导入后手动将装配体另存为一个单零件格式，毕竟此模型仅仅是参考使用，有个零件能写属性即可，这样可以满足后续插入进装配体中做三维设计以及保证 BOM 的准确性。





场景二

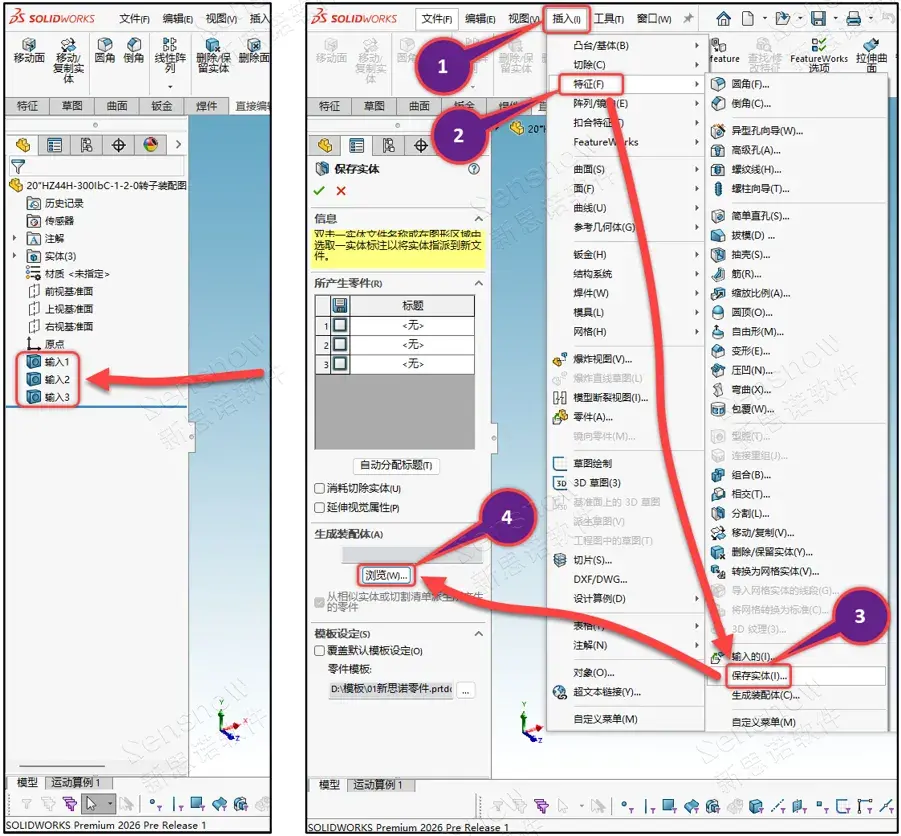

我是做机加工的，拿到了客户（甲方）的一个 STEP 图档，导入进 SOLIDWORKS 后发现是一个单零件多实体数据。为了拆分，我每次都不得不手动将其转存为装配体拓扑：插入下拉列表 -> 特征 -> 保存实体，然后再经过一系列的人工设置才能顺利转存为装配体结构，来满足我的出图需要。



那么，到底有没有一种方式，可以实现我们在根据不同应用场合时来控制 STEP 的导入结构？

比如，对于装配体结构的 STEP 我们仅仅需要一个单零件多实体的文件；而对于单零件多实体的 STEP 我们需要一套按照装配体层级展示的文件。

当然有！

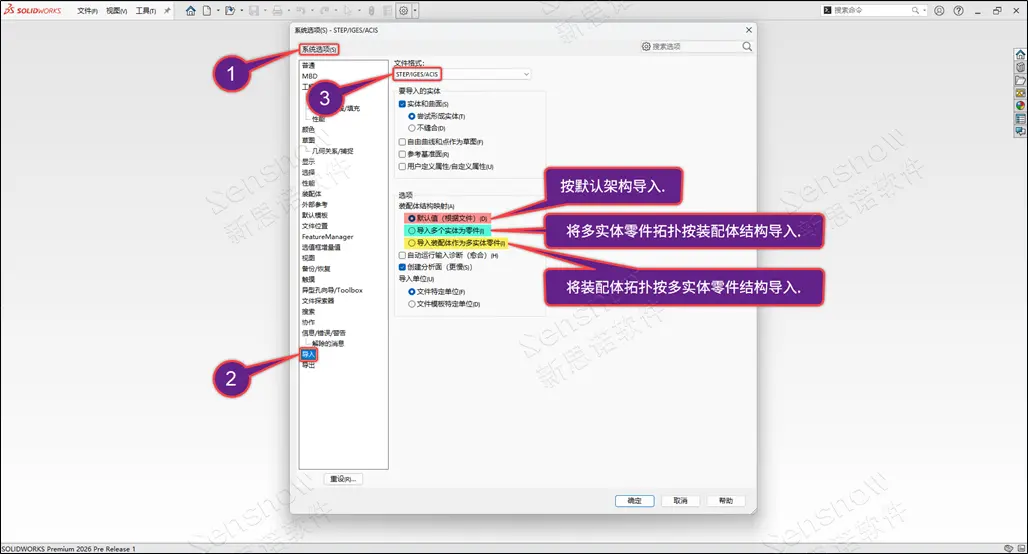

在 SOLIDWORKS 中我们可以事先设置我们导入 STEP 的结构映射方式，首先，我们进入：选项 -> 系统选项 -> 导入 -> 激活：启用 3D Interconnect -> 文件格式下拉列表选择“STEP/IGES/ACIS”，通过装配体结构映射选项来控制。



默认值：原始格式是装配体就按照装配体结构导入，原始格式是单零件就按照单零件结构导入；

导入多个实体为零件：将原始单零件拓扑按装配体结构导入，原始的单零件多实体数据将导入转换为装配体结构；

导入装配体作为多实体零件：将原始装配体结构按照单零件多实体结构导入。
