SOLIDWORKS高级设计技巧：外部引用设计法

在实际设计的过程中，很多时候需要先整体考虑，然后进行分割，比如汽车的设计，外形是整体进行设计，然后进行分割，分割成左右车门，车顶、后备箱等再进行详细设计。对于类似的设计，在SOLIDWORKS中就要用刀外部参考法来进行设计。

外部参考法就是在一个主零件中完成整体设计，然后使用多体或者分割的方法，把主零件分解成多个局部并传递到单独的零部件中，对于分解后的零件进行详细设计，最后在装配体内进行汇总完成设计。

外部参考法主要采用分割的方法，其流程为：首先设计主零件，然后由主零件分割出不同的部分并分派到不同的零件内，对每个子零件进行详细设计，最后组装在一起完成设计。设计变更时，只需用修改主零件，所有的子零件会自动更新。

今天我们通过一个手柄的设计，来了解下外部参考法的使用方法。

操作步骤：

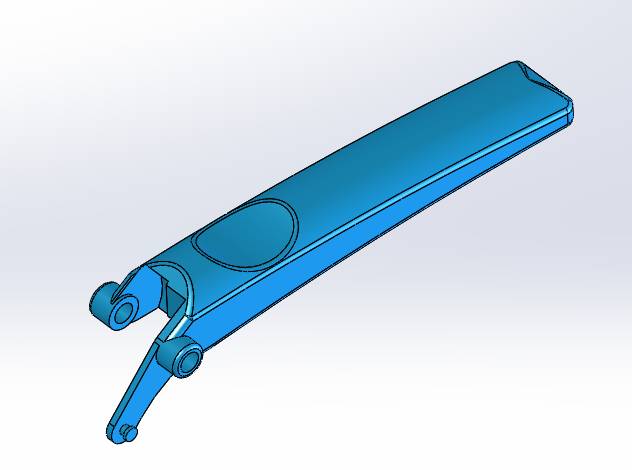

1、打开手柄的零件，如下图所示：

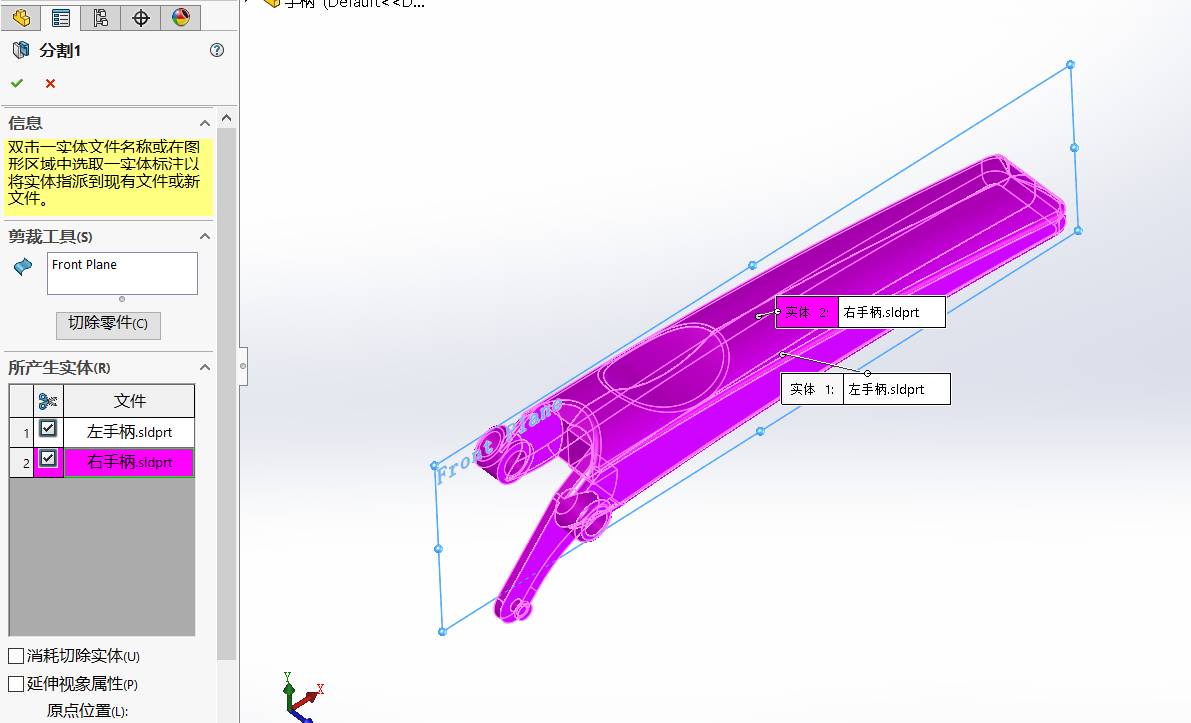

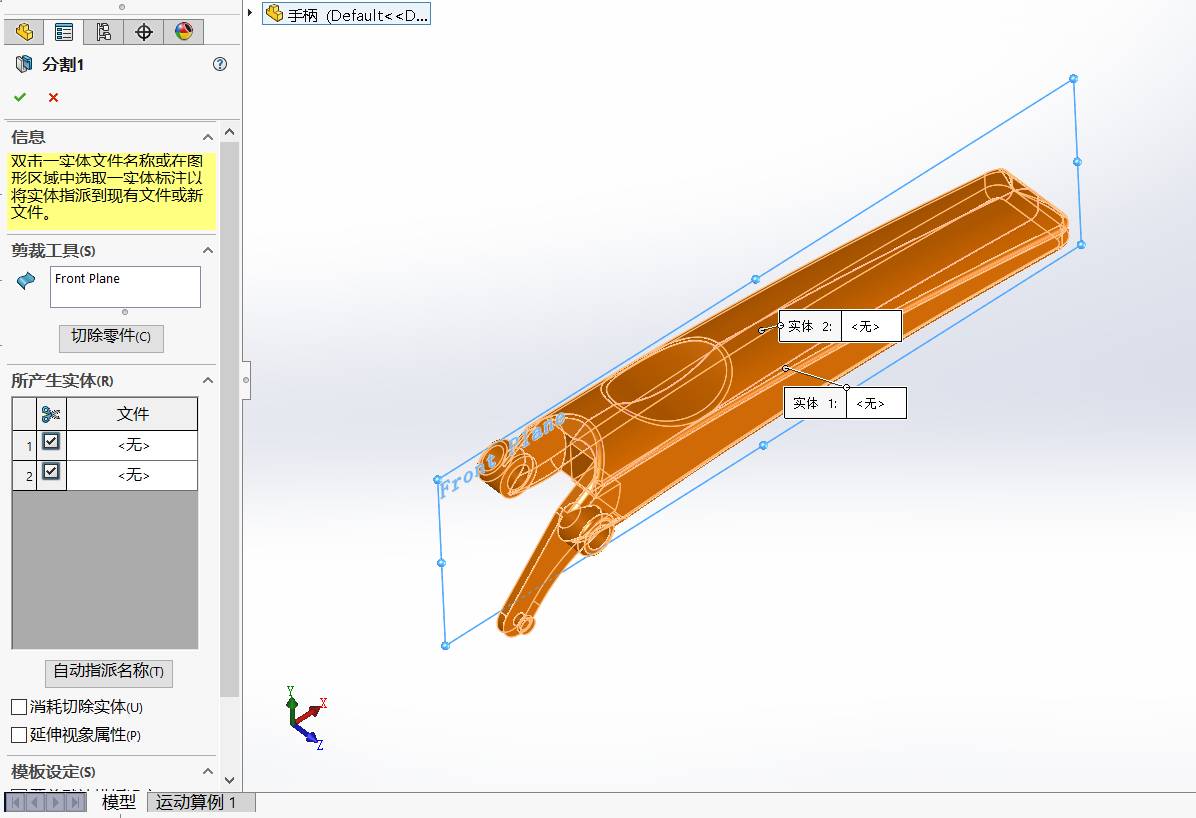

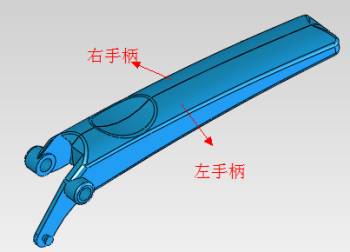

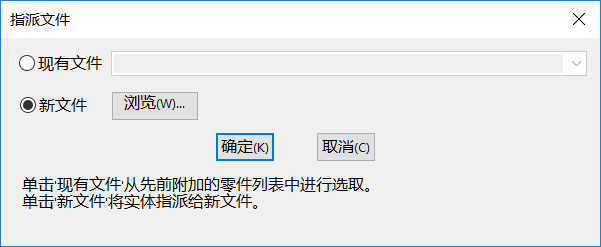

2、手柄的整体设计完成后，需要将其分为左手柄和右手柄两个部分，分割后的各部分实体插入到新的零件中分别进行详细的设计。在这里我们选择前视基准面作为分割工具将其分割为两个实体。 选择【插入】/【特征】/【分割】命令，利用前视基准面切除零件，将手柄模型分割为两部分实体，双击分割后的实体，弹出一个保存为新零件的窗口，分别将新零件命名为左手柄和右手柄。保存后的零件自动生成并打开，该零件只是作为原理图的基体零件，不附带任何特征，步骤如下图所示：

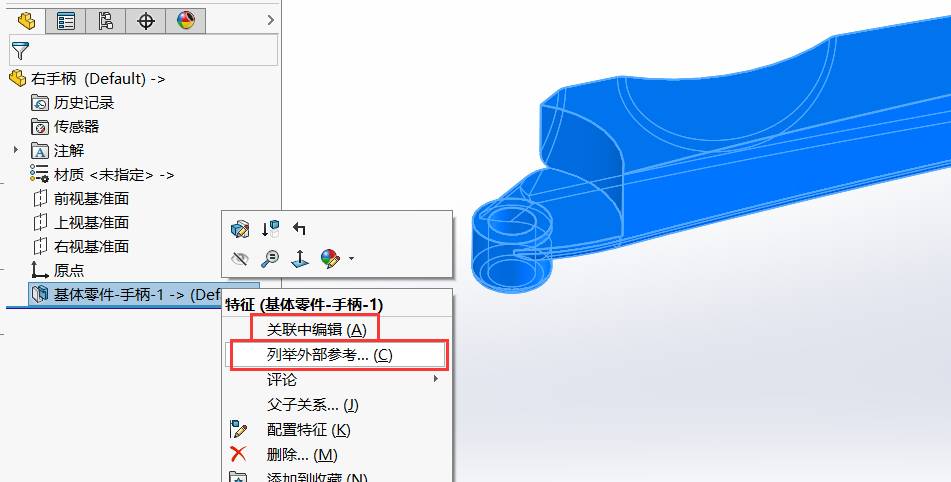

4、打开右手柄基体零件，可以看到有关联符号产生，在基体零件-手柄上鼠标右键，可以选择在关联中编辑进行修改，也可以列举外部参考进行参考查看。现在如果要基于右手柄进行额外的设计，对基体零件不回产生任何影响。而基体的修改则会对后续的特征有影响。

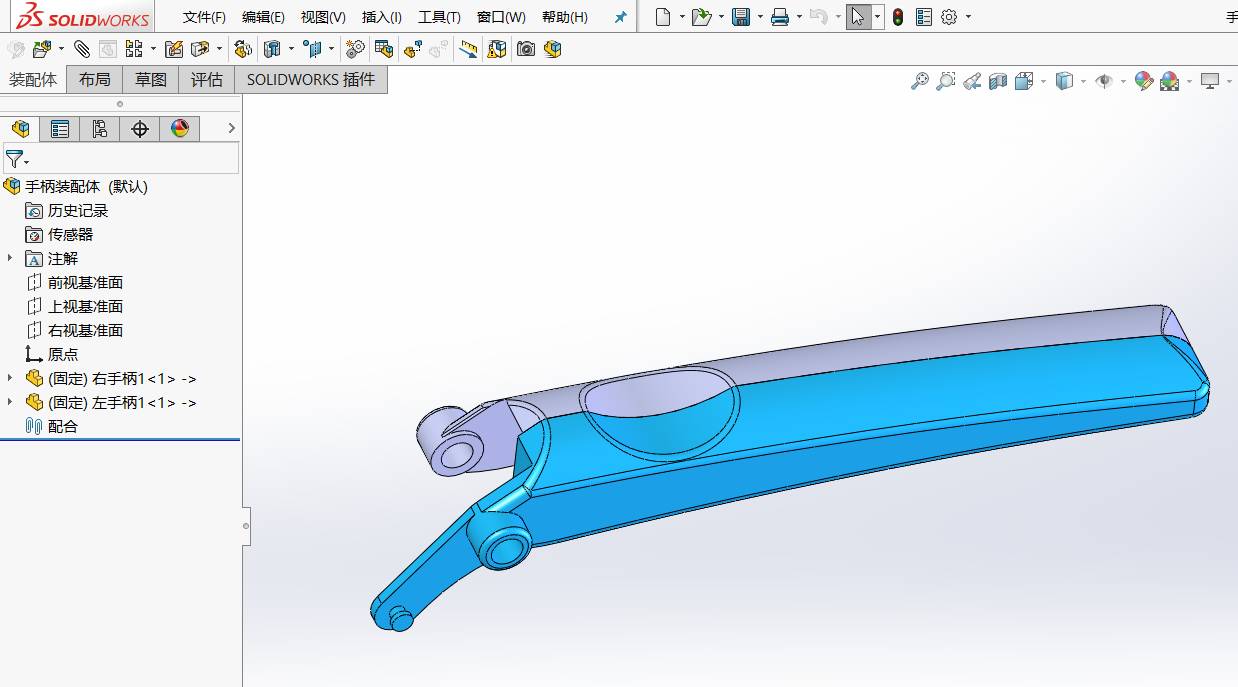

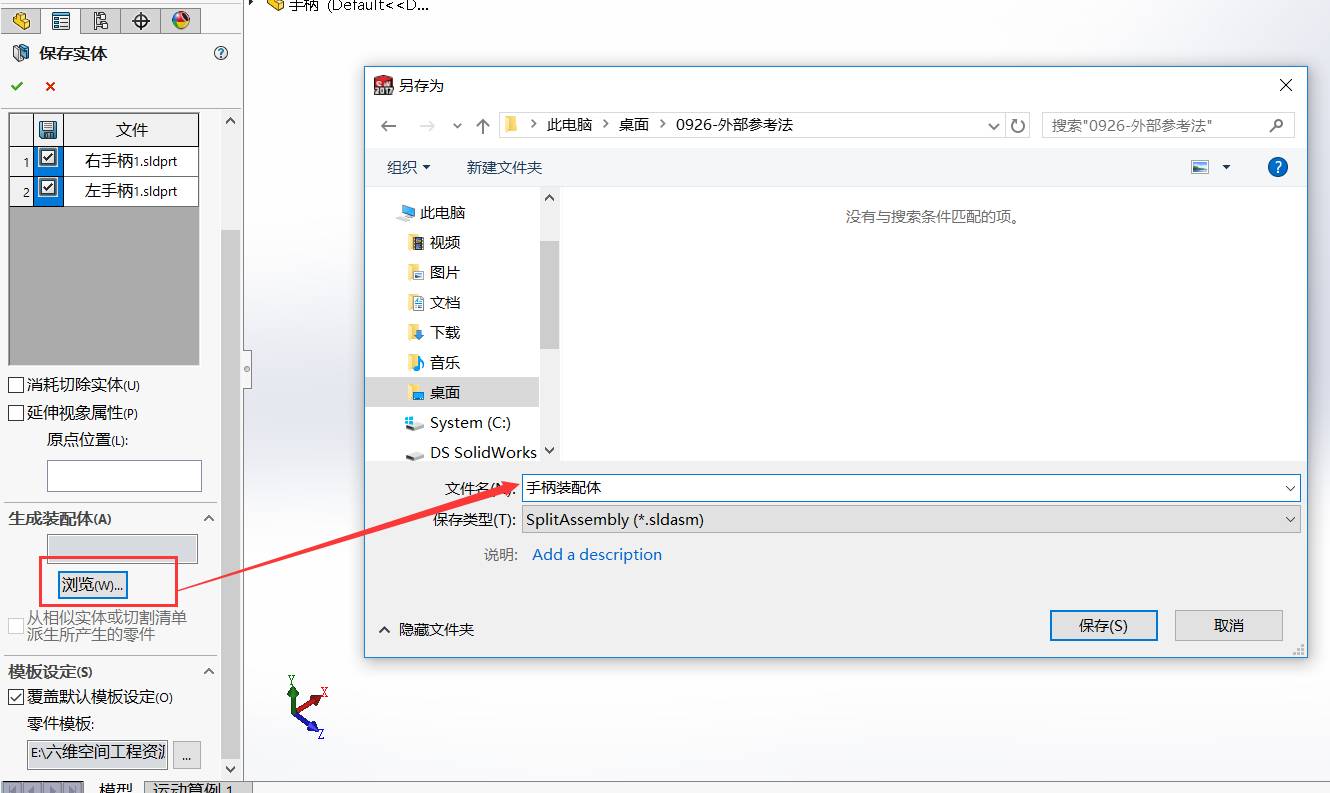

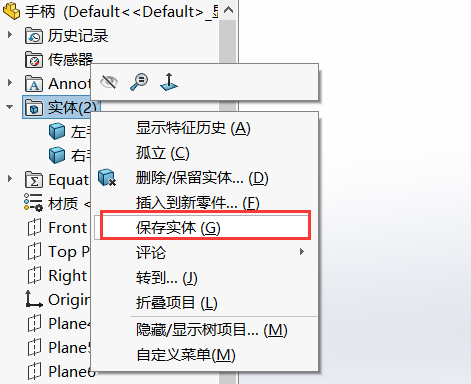

5、打开手柄原理图模型的零件，在设计树上方的实体文件夹，右键选择【保存实体】，将此手柄模型生成的实体保存为零件并创建成装配体，在保存实体窗口下面点击【生成装配体】的“浏览”按钮，给保存的装配体命名“手柄装配体”，就可将保存出以分割的多实体为基体零件的装配体，如下图所示：

注：使用外部参考法创建模型的优点在于：所有相关零部件在同一个主零件中完成，这样就不会产生复杂的关联参考，并且修改容易。但也有很大的局限性，只适用各零部件之间的关联非常多而且复杂的情况，且零部件之间相互没有运动。因为这种情况下，如果使用关联参考法，就会造成关联太多太复杂无法管理的情况。
